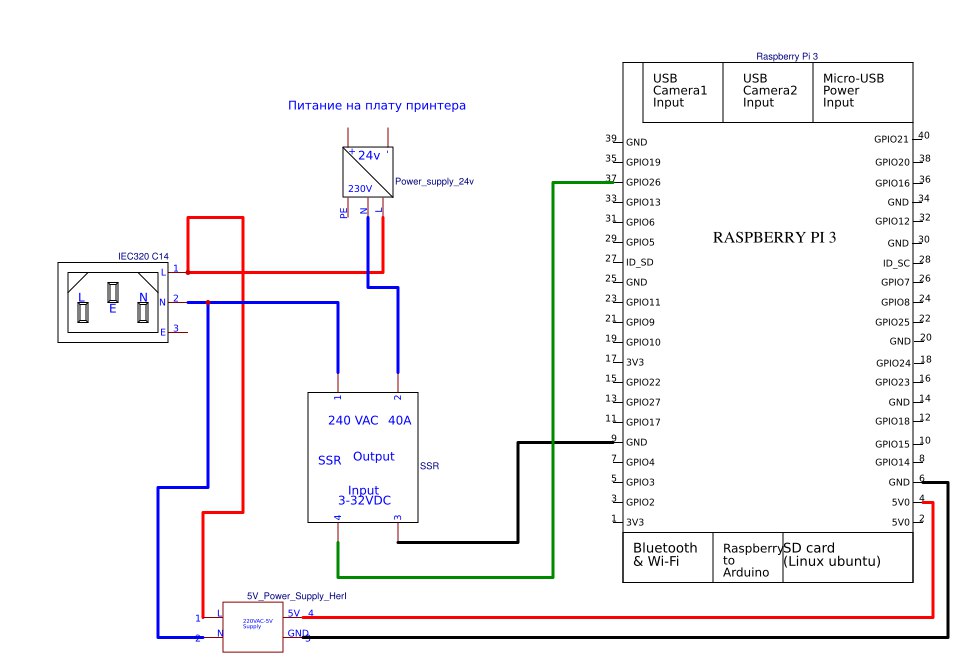

Вопрос по подключению нагрузки через твердотельное реле. Текущая схема подключения на картинке ниже. Вопрос вот в чем, когда на управляющие контакты не подается сигнал т.е. реле разомкнуто, на нагрузку кратковременно подается питание. (на доли секунды) Почему так происходит? Что сделано не так? )
Комментарии: 16
Dmitriy
Вход на реле отключен или всё же подключен к малине?
Denis
выход с реле идет на нагрузку. в данном случае ПБ 3д принтера.
Dmitriy
Я про выход ни слова не писал
Denis
вход на реле подключен к малине, да
Dmitriy
Если он не подключен, то тоже включается реле?
Denis
не пробовал так, не могу сказать. возможна неисрпавность самого реле?
Dmitriy
Нет
Denis
и все? больше комментариев не будет? )
Dmitriy
Без подключенного входа уже проверено?
Denis
вся эта радость дома стоит. проверить смогу только вечером, когда окажусь дома. если при отключенном входе с малины картина будет такая же то что тогда?
Dmitriy
Изучить документацию на реле
Denis
ок. а если при отключенном входе реле включаться не будет? что тогда изучать?
Dmitriy
Искать иные варианты подключения к малине, потому что там возможен вариант подачи лог 1 при сбросе проца
Denis
ммм. т.е. когда малина уходит в сон на, управляющем реле пине может оставаться напряжение? сигнальный светодиод на самом реле гаснет когда отключается малина. тоже происходит когда скрипт подает 0 на пин управления реле.
Dima
какая нагрузочная способность выхода в малине? это лишком большой ток с выхода надо через транзистор реле включать
Petr
это твердотельное реле, а не электромагнитное
