Ребят, подскажите пожалуйста дурачку как ему поднять силу тока на БП? А то надо найти кз по линии где больше 1 Вольта давать нельзя а потребление 0.22 и мой флир не видит тепла( я кручу ручку на БП «current» а сила тока не поднимается(( может мне нужен другой БП?( или что я делаю не так?( спасибо и простите за тупой вопрос ещё раз.
Комментарии: 17
Danon
Думаю, надо закон ома посмотреть
Anonim
Я не могу на ГПУ подать 5 вольт... кристал сгорит.
Unknown
В чем ваша проблема? Вы для начала опишите что сделано с чем аппарат пришел Если ваш вопрос только в том как поднять силу тока) То берите аккум АА(или батарею с аккумов) он на 1.2в и в линию Можно конечно и конвертер собрать
Anonim
Точняк( дундук я( у меня бокс оне х клиент пытался поменять термопасту, не мог снять крестовое крепление... походил по плате отверткой отлично так. Была память в кз, убрал, на 3 Вольтах тоже кз было убрал, на проц было кз 0.02 Ома убрал на удачу кондеры теперь 1.8 Ома но ГПУ осталось 0.02 Ома на вид уже 100 раз отсмотрел не нашёл нечего повреждённого явно( даю 1вольт там 0.22 мА, тепловизор не видит.
Danon
Так снимите гпу тогда
Unknown
Уже получше описание, Какие элементы были пробиты? Обвязку около видео осмотрели? Попробуйте запустить в том состоянии которое есть
Anonim
Керамические конденсаторы они скорее были не пробиты а отверткой разбиты( около 8-10 разных емкостей. Снимал мосфеты и шимы, мосфеты снял с 1 и 4 фазы, по даташиту мосфетов линия СВ в кз, я хотел узнать могу-ли я поднять силу тока с тем же напряжением чтоб поднять тепло и увидеть что греться начнёт. Ну наверное буду снимать все кондеры которые там стоят и смотреть...
Unknown
Сделайте фото проблемного участка Если у вас по св кз то смотрите шим, без шимов с впаяными ключами плату ни в коем случаи не запускайте У вас скорее нету проблемы там где вы ищите 0.22a это мало похоже на пробой, с таким показанием аппарат может включится Если так сильно хотите поддать То берете аккум как писал выше и через амперметр мультиметра подаете в плату, но он больше 0.22а у вас не возьмет на 1в (при 1.2в может быть больше)
Anonim

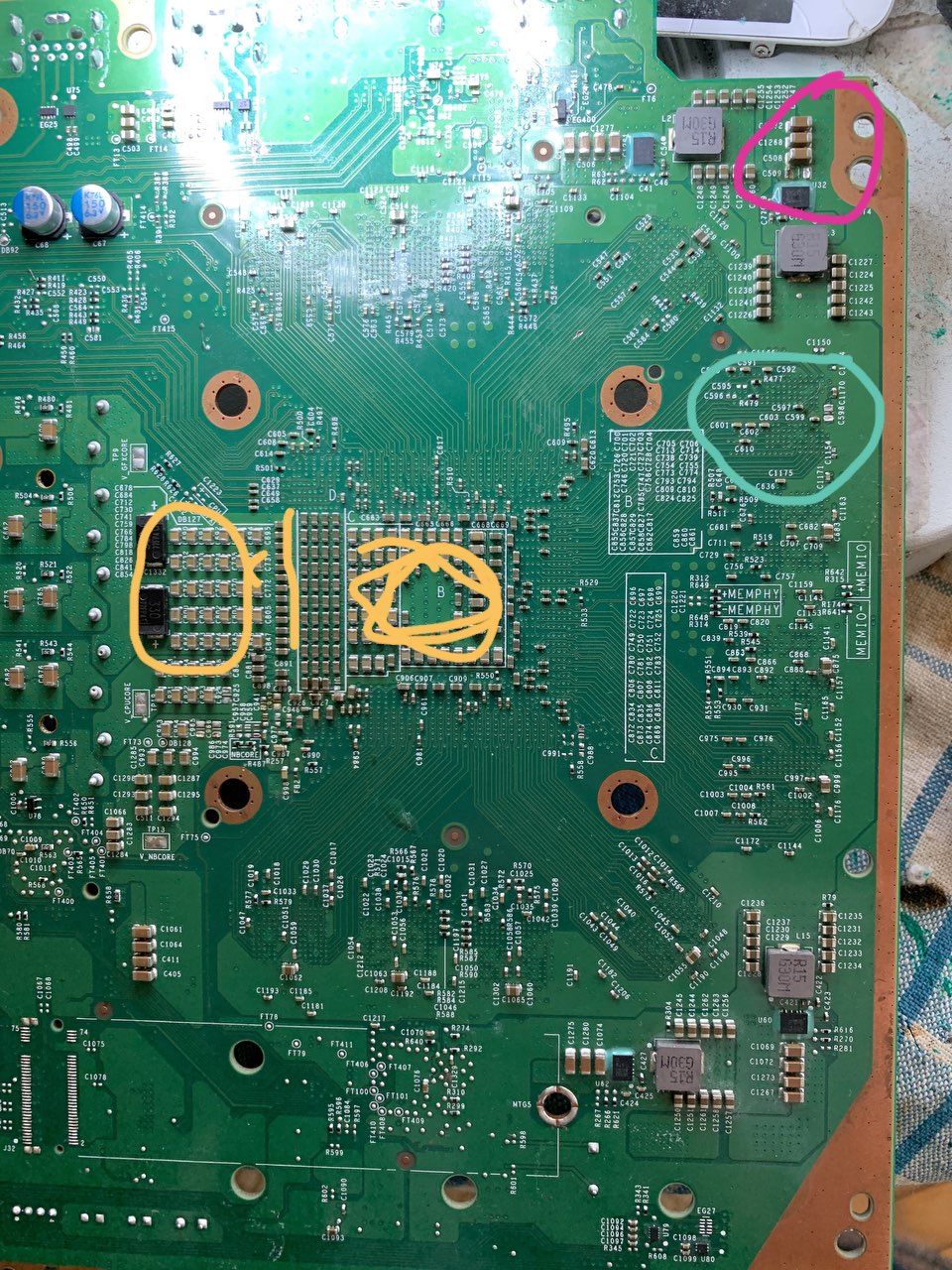

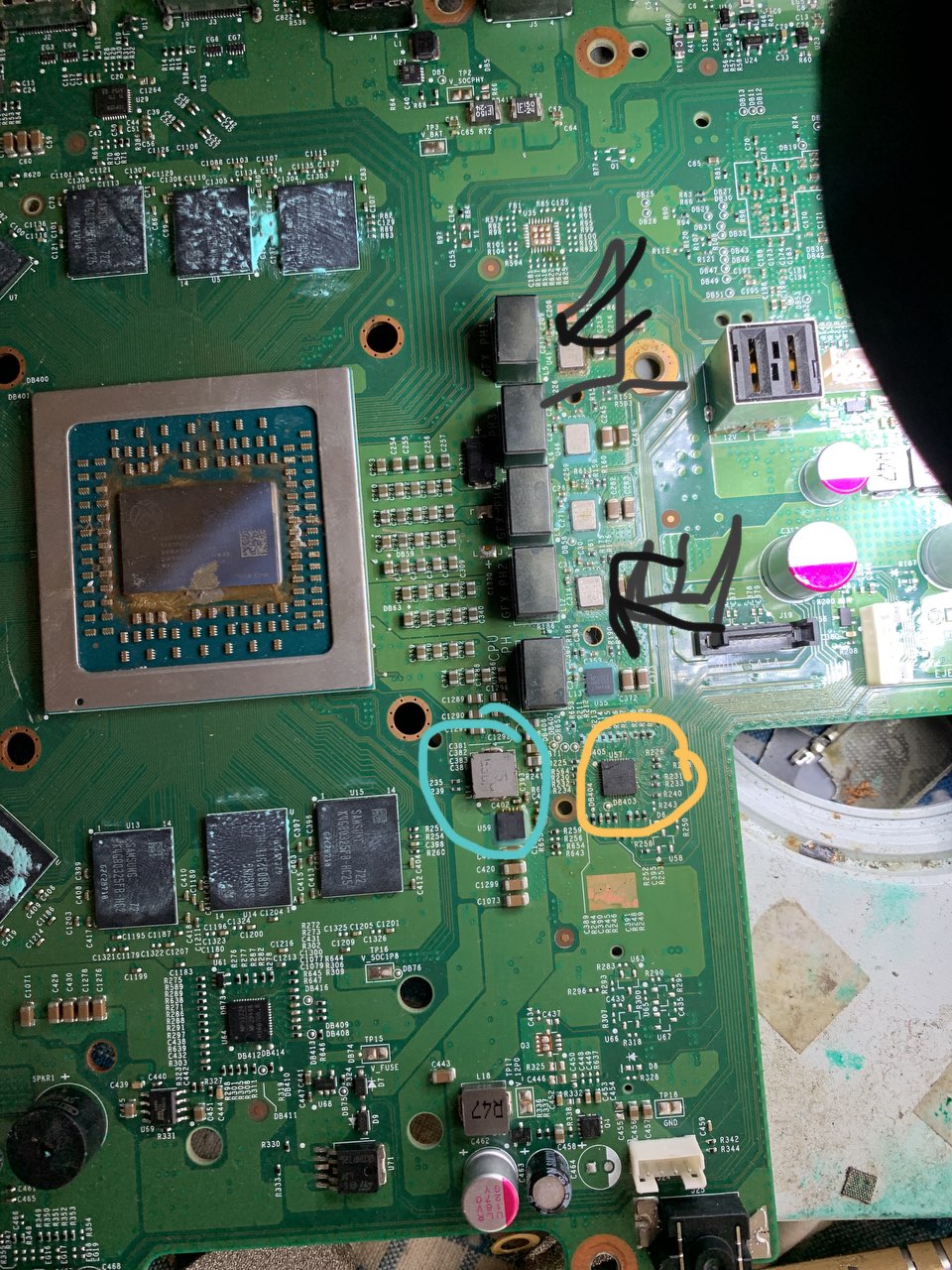

Желтым показал где 0.02 Ома, снизу кпу коре там на удачу убрал кондеры и стало 1.8 оМ я думаю для такой видяхи эт норм. Но желтое в кз точно. Снимал главный ШИМ все равно оставалось кз по линии.( Первый и 4 мосфет снимал, в св уходило. Убирал резюк, разъединял питание. Так уходило опять в сторону чипа а не в сторону питания( он не включается, вкл и сразу выкл. Стоит защита. Она и срабатывает( при 1.2 если замкнуть Контакты БП то 0.33... там голубеньким это питание памяти, там было кз. Теперь 22ома, думаю норм. Красненьким думаю там 5 вольт было, тоже было кз убрал. Я думаю если не было проблемы по линии чипа то он бы включился хоть. Даже без 1 мосфета, не показывал бы видео но мультик бы уже раздавал Питание по плате? Или нет? Спасибо Вам большое.
Ilia
Поснимать катушки, снять гпу, и проверять запуск платы без чипа, проверять какие питания поднимаются, пока чип на плате, тяжело определить ядро жрет или кондер просевший
Anonim
Мне проще снять все кондеры по этой линии и понять живой чип или нет но спасибо.
Ilia
Эти кондеры с обратной стороны чипа, пока вы их снимать будете, чип перегреете 200 раз, там большие теплоемкие полигоны, за одно при снятом чипе можно исключить проблему с ним, а искать проблему на плате, без чипа уже безболезненно можно будет подавать туда напряжение не боясь спалить
Anonim
У меня нету ни трафарета и низ сейчас не у меня. Я конечно с Вами солидарен и поддерживаю Вас. Хорошо а если по линии питания конденсатор в коротком и я ужарю его подняв напряжение по идее на нем должно и сконцентрироваться вся сила и он должен выгореть не дойдя до чипа??? Или я путаю что-то?
Ilia
Так же стоит под микроскопом ооочень внимательно осмотреть все эти конденсаторы с трех доступных сторон, если какой то из них пробит, вся линия висит в кз, чаще всего можно по внешнему виду определить пробитый кондер, он либо имеет немного другой оттенок, либо трещина в корпусе керамики, либо маленький прогар
Anonim
Да, спасибо, я уже поснимал те которые были «пробиты» на остальных линиях.
Unknown
Нету у вас короткого
