Ребят, привет. Маленький вопрос. Почему лента 5050 управляемая аруиной через mosfet модуль светится на ~30% менее ярко чем через подключение к источнику напрямую? Что через digitalwrite, что через шим. Также на яркость влияет напряжение питания дуинки(usb или powerbank). Может irf520 "открываться" не полностью напряжением 5В?
Комментарии: 30
Andrey
Посмотрите его ВАХ в даташите и все вопросы отпадут сами. (в сторону) какой-то дурак посоветовал IRF520, лепят теперь куда попало....
Egor
Что взамен него умеет шим и полное открытие пятью волтами при управлении нагрузкой 15А?
Andrey
шим умеет кто угодно, если у вас частота в рамках приличий. что по току и 5 вольт - я применял IRF2807, они работают, но это тоже не идеальный вариант. стоит искать полевики средней мощности.
Anonim
5в относительно чего? земли или входа?
Roman
IRFZ44N посмотри
Andrey
2807 уже при 5в на затворе осилит 30а.
Egor
Это то, что нужно.
Andrey
пороговое не надо смотреть, смотрите ВАХ
Roman
ВАХ по английски как пишется?
Andrey
в даташите на 2807 это называется Typical Output Characteristics
Roman
я пдф скачать не могу
Andrey
лучше два... 2-4 ома между затвором и ардуйней и 1-5ком между затвором и истоком/землей вот незадача! что же делать, Мастер Люк?
Roman

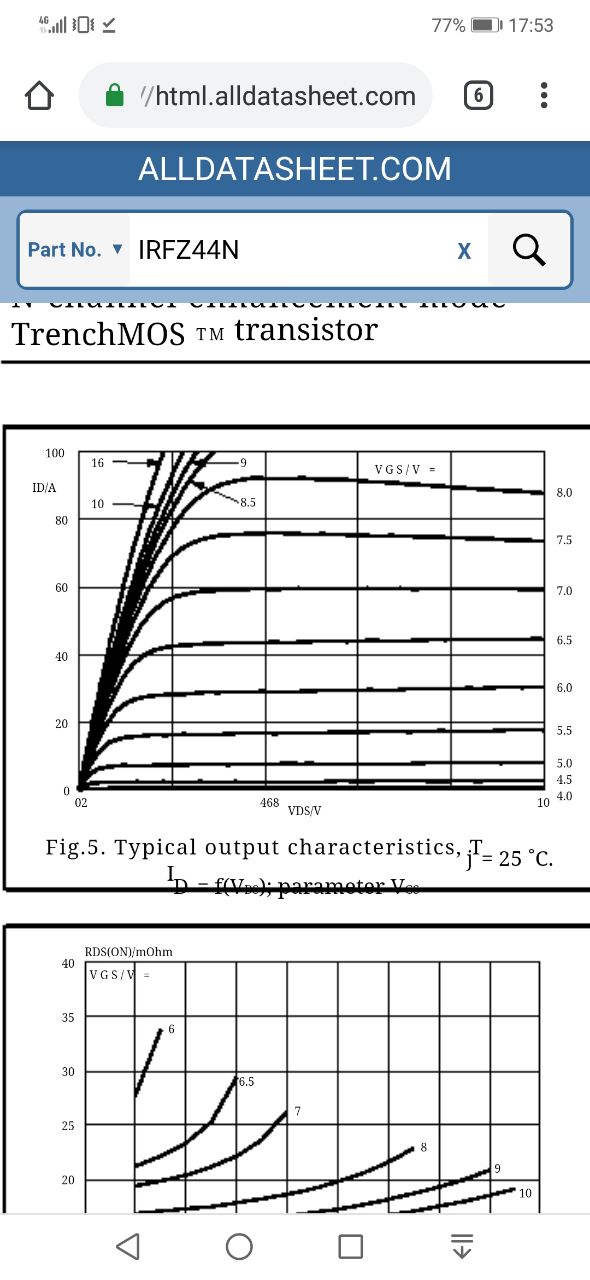

смотрю хтмл версию, а там циферки разбегаются эм, получается, что для IRFZ44N для полного счастья нужно 8 вольт? ну или хотя бы 6
Andrey
типа того
Egor
Где-то лежал irf520 голый, попробую на досуге.
Andrey
не стоит. он тоже еле открывается от 5в. 2807 тут получше будет
Egor
Принято.
Andrey
а еще лучше порыться в старых материнках. там есть шикарные полевики на 2.5в затвора и 60а стока...
Egor
Я совсем любитель, чтобы иметь и ковырять лом )
Andrey
STD1703L (маркировка просто D1703, корпус d2pak) - при 5в на затворе уже может 30А. можно посетить сервис с просьбой выдать дохлую материнку времен S478/S775/AM2. чо-нить да найдется....
Egor
На d1703 попробую. Спасибо за рекомендации!
Roman
что то я не понял, тот полевик, который ты советуешь std1703l на типикал оутпут при 5 вольтах выдает чето в районе 30ампер. А заявленный ток 17 ампер при 25°с, нипонятна
Andrey
а это надо еще "зеленую зону" линейного режима смотреть. что-то он может очень долго, а что-то 10мксек.
Roman
*чешет репу*
Roman
https://iarduino.ru/shop/Expansion-payments/drayver-motora-na-43a-bts7960.html но пишут что 10а максимум из за клемников, зато управление 5 вольт irf2807?
Anonim
пять вольт относительно чего? между какими точками? может у тебя на истоке 12в, на затворе 5в, а ток бежит через паразитный диод
Egor
Мои знания скудны. 5В управляющий сигнал на мосфет с ардуины, мосфет коммутирует 12В, 15А. Тут либо забить, либо упростить вопрос.
Roman
Пороговое напряжение включения Ugs(th): 4 V
Andrey
44ый в этом смысле похуже будет.
Roman
чем?
