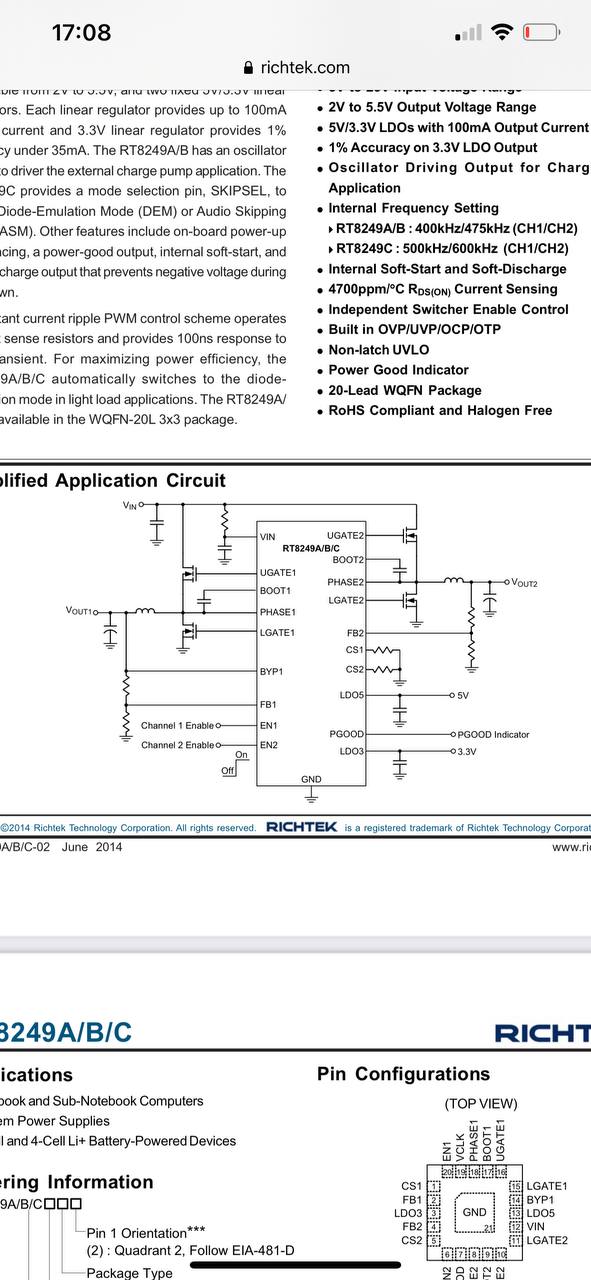

Господа, помогите пжалста, ldo есть, но сигнал энейбл с мульта на шим дежурки не приходит, при подаче в ручную 3в на энейбл дежурки-появляются 3.3в и 5в. Энейбл должен появляется после нажатия на кнопку вкл? Если этого нет, грешить на мульт?
Господа, помогите пжалста, ldo есть, но сигнал энейбл с мульта на шим дежурки не приходит, при подаче в ручную 3в на энейбл дежурки-появляются 3.3в и 5в. Энейбл должен появляется после нажатия на кнопку вкл? Если этого нет, грешить на мульт?
Комментарии: 12
Sergy
В первую очередь есть ещё прошивка мульта
Maxim
Это я знаю, все случилось после самостоятельной замены pci-e ssd клиентом без отключения акб, нашёл дохлый мосфет и вот это) Навряд ли прошивка в мульте слетела) Сильно не пинайте если что, ноуты редко ремонтирую)
Danon
Как построен узел управления дежуркой? Напрямую, или нет? До или после появляется можно из названия понять, схема есть? Платформа?
Maxim

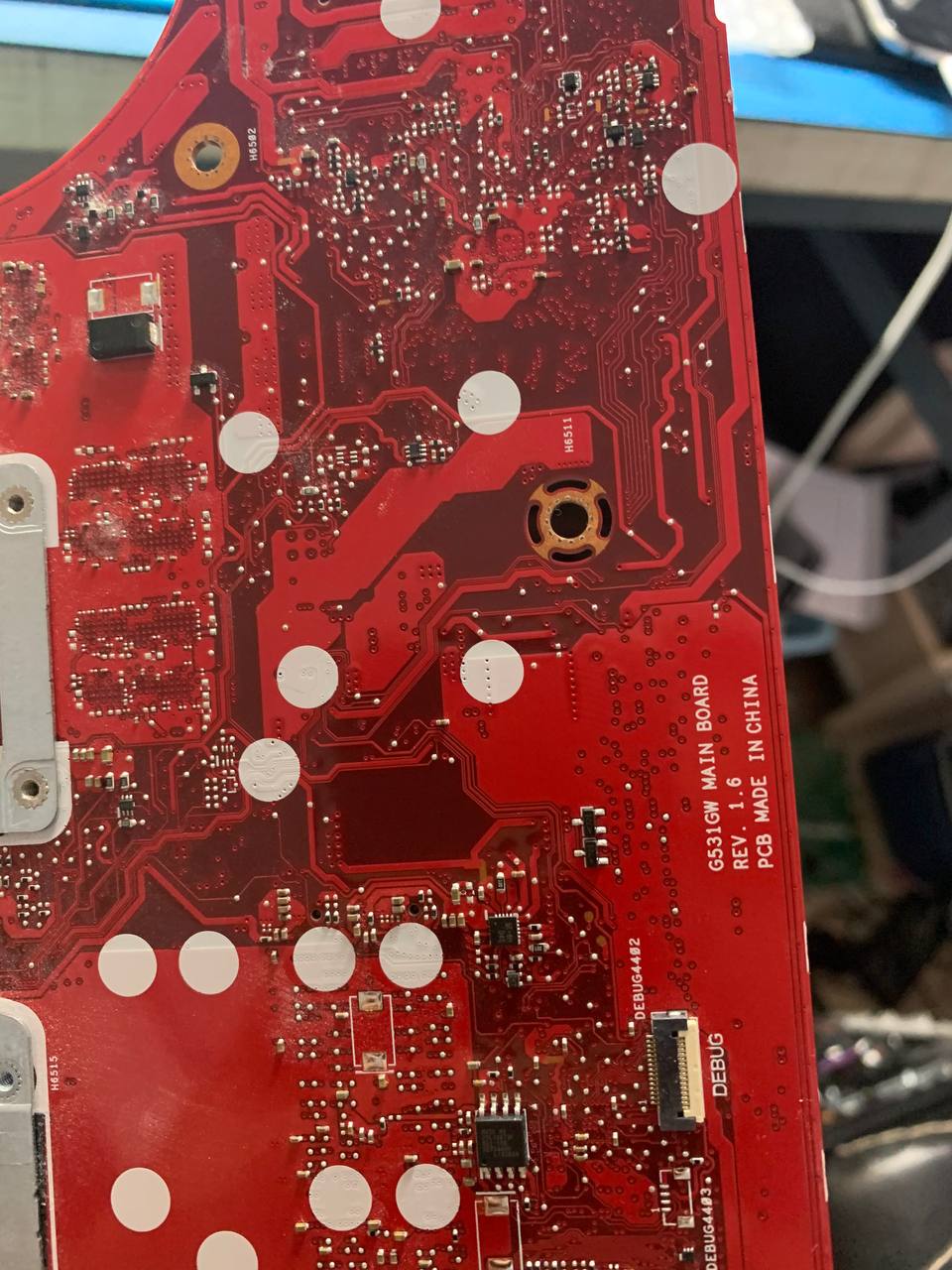

Схемы и борда не нашёл Энейбл на дежурку приходит напрямую с мульта, я фик знает как бывает ещё ) На кнопке вкл есть 3.3в. Если подать на энейбл1 и энейбл2 3в то на vout1 и vout2 поднимаются напряжения. Но с мульта сигнал энейбл не приходит((((
Danon
Через транзисторы. Ищи борду на похожую мать
Maxim
Не без транзисторов, поднял мульт, вызвонил прямо до пятаков
Danon
Транслируется кнопка то хотя бы?
Maxim
От бп потребление 40ма, при нажатии на кнопку потребление не меняется, на кнопке 3в
Maxim
Спасибо за подсказки, но эти 40ма-греется Мульт, все же думаю под замену) Сразу не догадался тепликом глянуть)
Mike
Я бы для начала потрогал SPI осциллографом. Хотя если уж прям греется, то да, пробой
Maxim
Да, греется сразу после подачи напряжения на плату.
Mike
мульты в принципе могут греться, но не настолько, чтоб прямо жечь на ITEшках 20 штук встроенных ядр, и пока инициализация от кода не пройдёт, они могут нехорошо себя вести
