Всем доброго дня. В ремонте MACBOOK A1502. Платформа 820-4924-A с диагнозом нет подсветки после попадания жидкости, присутствовали попытки ремонта. Залитие в районе коннектора подключения матрицы, заменил гнилые компоненты, поставил что отвалилось. При замерах обнаружились пробитые линии sda/scl поменял U7700, сопротивления нормализовались. Сейчас плата перестала выдавать вообще какое-либо изо, только звук гонга. Прошил EFI с чистым ME и вернул родные серийники - изменений не последовало. Пробовал подкидывать внешку hdmi с отключенной матрицей - изо отсутствует. Замеры: Основные: L7130 PPBUS_G3H - 12.5v L7520 PP5V_S3_REG - 5v L7560 PP3V3_S5_REG - 3.3v L3095 PPVIN_SW_TBTBST - 0v L7710 PPVIN_S0SW_LCDBKLT - 5v L7720 PP5V_S0SW_KBDLED - 0v L7430 PPDDR_S3_REG - 1.15v L7320 PPVCC_S0_CPU - 1.88v L7630 PP1V05_S0 - 1v Разъем подключения матрицы: PPVOUT_S0_LCDBKLT - 0V BKLT_SDA - бежит обмен BKLT_SCL - 5V PP3V3_S0_EDP_R - 3.3V I2C_TCON_SCL - 3.3V I2C_TCON_SDA - 3.3V EDP_BKLT_PWM - бежит обмен LCD_HPD_CONN - 0 LCD_IRQ_L - 3.3V По линиям данных нули PP5VR3V3_SW_LCD - 5V Подозреваю, что в SMC проблема. Должна же вычитка TCON-а происходить, а у меня просто высокий уровень поднимается. На что еще внимание обратить?
Комментарии: 14
Jdyoda
У вас мак матрицу не видит походу. Сам коннектор перепаивали? Там постоянно после воды косяки внутри, туда не заглянуть микроскопом. Даже если снаружи выглядит хорошо
Piglet

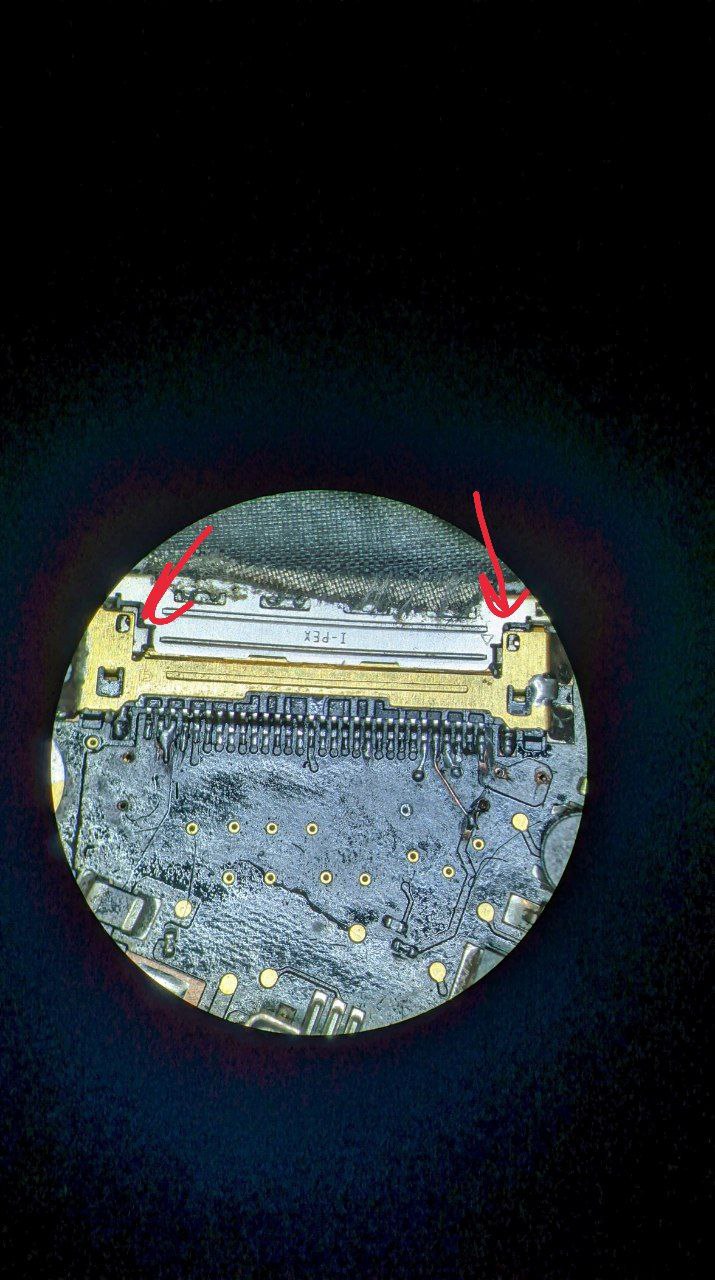

в первую очередь на это и подумал, коннектор заменил на новый Ушки у него только тут кривоваты. Почему нет тогда на внешку? Кабель у меня китайский, на мониторе нативно hdmi есть
Jdyoda
Подключите зарядку и закройте крышку, он выдаст изо на внешний
Kosnireggae
Питание vdd_core 21 ohm Это в норме ?
Piglet
про крышку не знал. Я ее пока снял вообще, без крышки изо быть не должно?
Jdyoda
Можно магниты положить на датчик холла. Но проще закрыть крышку) При закрытой крышке мак всегда выводит изо на тандерболт при условии подключенного внешнего питания, при открытой крышке выкобенивается бывает
Piglet
Спасибо, тандерболта нет(у меня в смысле) тут hdmi нативный на маке присутствует, надеюсь для него это также распространяется, сейчас попробую
Jdyoda
Если на L7710 есть 5в а ppvot_s0_lcdbklt 0, то скорее всего либо меняйте q7710, либо смотрите не пробит ли r7732, возможно он тянет линию на землю А, ну да. В вашем случае hdmi
Dark
Резисторы не пробиваются! Обрываются.
Jdyoda
Виноват, опечатался. Конденсатор конечно. C7732 имел в виду
Piglet
Ох лол Прозвонил все у меня был обрыв только по BKLT_SCL. Думал это просто регулирование подсветкой, изо не было вообще Большое спасибо, поменял еще раз коннектор, они среднего качества приехали
Jdyoda
Крутяк! Поздравляю с успешным ремонтом А на внешний монитор в итоге с закрытой крышкой было изо?
Piglet
А сейчас и это проверю
Sergey
Должно. А1502 без крышки дает изо на ндми
