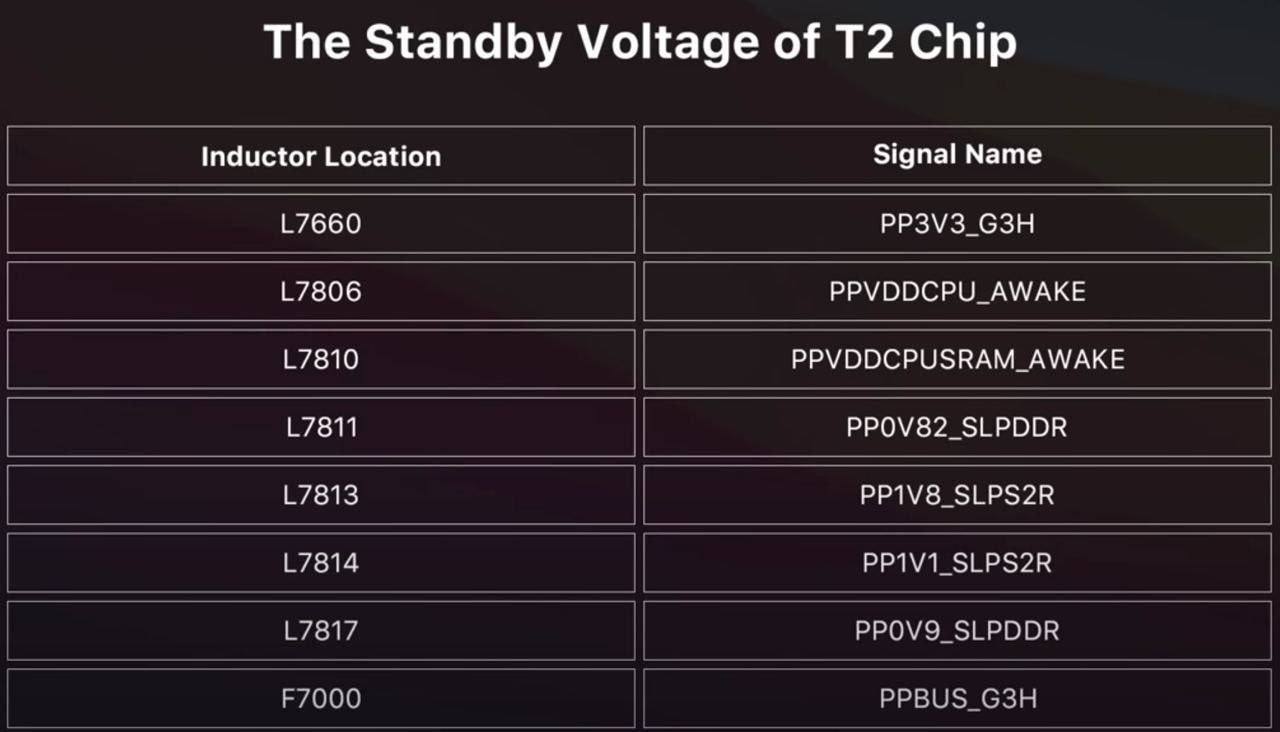

Салют всем! Я новичек в ремонтах, очень хочу научиться. Мой макбук упал и больше не включается. Ну раз так совпало, решил поучиться, как ремонтировать технику. У меня есть фен и мультиметр. Я по совету одного мастера замерил пока на плате напряжения по этой таблице и бордервьюв, везде сигналы совпали с теми, какие должны быть. Я проверил все эти сигналы и они на плате есть. Для того, чтобы я разобрался, подскажите, зачем я в первую очередь замерял именно эти сигналы. И быть может, подскажите, что делать дальше?
Комментарии: 22
Akylbek
Какой потреб на usb testere? 20в есть? Это включение т2 чипа, на маках с 2018 стоит контроллер т2, сначала запускается он, и далее запускается интеловский процессор. Если т2 неисправен или неисправна его прошивка, то не будет запуска.
Artem
Выходит он в порядке? Но плата не стартует. Куда дальше копать? Буду рад подсказкам.
Akylbek
Ответьте на мои вопросы сначала
Akylbek
Нет, это ничего не говорит. Это лишь говорит о том, что начальные для дфу/рекавери питания присутствуют, но не говорит о том, что т2, его флешка или ssd живы.
Artem
У меня блок питания штатный
Akylbek
Нет смысла дальше продолжать, пока вы не обзаведетесь type c тестером
Artem
Что это такое, поделитесь ссылкой на прибор
Akylbek
И возможно понадобится другой мак для проверки дфу и прошивки Поиск тут же в группе
Artem
Я живу в Германии, может быть назовёте хороший тестер, я куплю именно такой.
Akylbek

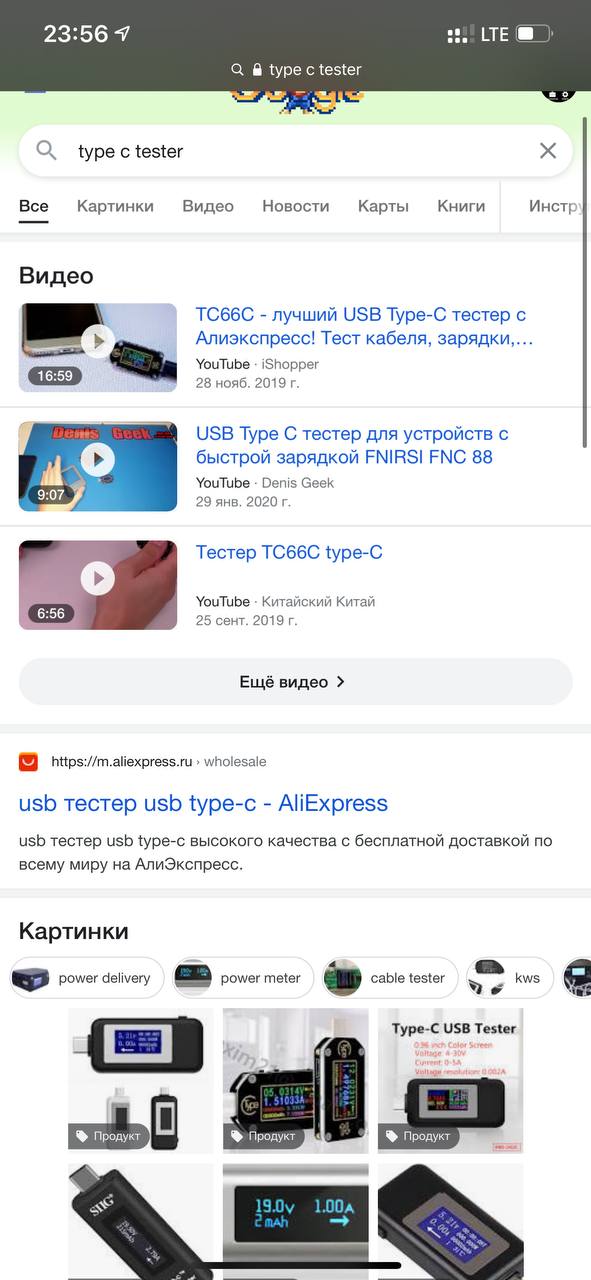

Любой type c tester подойдет который понимает pd(power delivery)
Artem
https://www.ebay.de/itm/384152577107?chn=ps&var=652388600459&norover=1&mkevt=1&mkrid=707-134425-41852-0&mkcid=2&itemid=652388600459_384152577107&targetid=1268559017206&device=m&mktype=pla&googleloc=9061139&poi=&campaignid=10203814980&mkgroupid=119187117021&rlsatarget=pla-1268559017206&abcId=1145991&merchantid=7364532&gclid=Cj0KCQjw1dGJBhD4ARIsANb6Odl_mzrj45Oi6YuoF68_4tV3Njs8L75AIyuMJhXJnkSS7LcQvvK2gecaAjBfEALw_wcB
Akylbek
У меня power-z km001 и mf001 Должен сойти
Smetankin
https://www.nbzip.ru/magazin/product/view/59/1580.html https://gsmservice.od.ua/shop/usb-tester-type-c-tc66.html С ориг ЗУ и шлангом https://elecjet.com/products/anywatt-magsafe И одного позишена мало держать из этого на поточном ремонте, особенно с MBP MBA 18+ года
Artem
Спасибо, заказал пару штук сразу. Может подскажите, что дальше смотреть, если на дроселях процессора 0 вольт. А дежурная вроде вся в норме. Ноут упал и после этого не включается. Я пока новичек и только только делаю первые шаги, а учиться не у кого
Smetankin
Дежурная в норме? Там их много, особенно с pmc. Если sleep states вам ни о чем не говорит, то настоятельно рекомендую не лесть сюда. Ядро и гфх проца заводятся в s0, туда лесть пока не нужно. Отдайте устройство профильному человеку в этом деле. Выше все сказали. Без замеров и опыта с этими аппами крышку закрыть и забыть.
Themars
привет мастерам! есть проблемка, может быть кто сталкивался модель Mac mini A1347 с видеочипом AMD HD6630. проблема следующая, при охлаждении платы ниже комнатной температуры не стартует. если подуть феном на 200 градусов на контроллер питания ISL6263 стартует. где собака зарыта пока не понял. если кто сталкивался с подобной проблемой и её решением отпишитесь пожалуйста! сам контроллер перекатал, не помогло, после заменил на рабочий, тоже не помогло. возможно проблема в обвязке контроллера.
Smetankin
Голую доску без цмос бат-ки запитай 12в от лбп (на тот же токовик за разъемом) и видео потребления покажи.
Themars
что считать нормой?
Smetankin
Норма для этого поведения кратковременные 400-500мА в цикле, если не вру (давно делал подобный миник)
Themars
плату промывал после снятия с родного припоя - проц, видик контроллер питания и мульт подозреваю, что режим контроллера на самом краю и при понижении температуры (её дрейф) не может стартовать где то резюк ушел или емкость? что думаете?
Smetankin
Контроллер питания чего? Я говорю о том, что тотально перепаять питальник проца (снять нафиг и с подогревом в идеале залудить свинцом и посадить взад), а это индуктивности, полевики и сам шим, а без видео потребления с лбп мало картины дает (точнее ничего)
Themars
взять даташит на контроллер питания (процессора) сравнить номинал с платой миника? все перезалуживал - не помогло первый раз подобная проблема встретилась.
