Здравствуйте! А1990 820-01041. Вот так себя ведёт, кз нет по дежуркам, ни по питанию проца. Нет напруг даже в s5. Дфу есть. При попытке рестора висит. Pp5v_g3s не стабилен скачет от 2.5 до 5в, и enable p5vg3s нет, хотя pp3v_g3s есть и его enable в норме. Проблема не в КП Т2, менял. Как думаете, что может быть?
Комментарии: 29
Danon
Я не по макам, но если оно в цикле, может логического сигнала нет какого-либо и из-за этого рестарт
Shelest
питание нандов посмотри справа и слева там отдельно сделано. что то похожее но с клавы в дфу у меня не заходил только перемычкой
Denys
Посмотреть на все куда подтянута 5В линия, сколько в линии падение 5v_g3s
Akylbek
Падение норм.
Sergey
А как сотояние импульсной системы? Дроссель, конденсатор. Что на шиме дежурки на оплрном напряжение? Стабильные 2в?ref вывод? Хорошо бы посмотреть осциллограму 1 каналом на выход 5в, а другие на выводе опорного напряжения и потом на энейбле.
Akylbek
Завтра буду смотреть
Anonim
https://logi.wiki/index.php/MacBook_Diode_Measurements вот тут вроде был и на тачбар замер
Sergey
Такого рода пульсации, обычно говорят о чрезмерной нагрузке, или неисправном самой импульсной системы. Только вопрос в том, шим ли это, его энейбл, или сам дроссель с фильтром.
Maksim
PP_1V8_S0SW_DFR есть PP_5V_S0_T139 есть Как лид проверить? Так понимаю через осцилограф, или на падения напряжений
Anonim
я бы GAY чипы махнул и подсветку чтобы исключить больше похоже на то то какой-то из потребителей выбивает его
Sergey
Ну если в нагрузке есть аномалия низкого сопротивления, то тогда бы шим уходил в защиту, и весь потонцеал бы сливался в неисправный узел, таким образом на выходе импульсной системы фильтр в лице конденсатора, мгновенно разряжался и амплитуда стремилась к нулю. А там циклично от 2.5 до нормы, тоесть до 5в. Ещё бы посмотреть работу верхнего и нижнего плеча, возможно какой то ключ имеет учечку по затвору
Anonim
просто конкретно на этом питании висят три чипа которые типовым образом вылетают. какой конкретно в этом виноват не понятно, но смысл такой - выбивает регулятор VCCIO, EMDDR, и драйвер подсветки. проблема совершенно рандомно случается и по симптоматике выглядит примерно так
Sergey
Хотя я сужу по опыту ремонта классических импульсных систем. Обычные ноуты и так далее. В маках то оно все немного не так.
Anonim

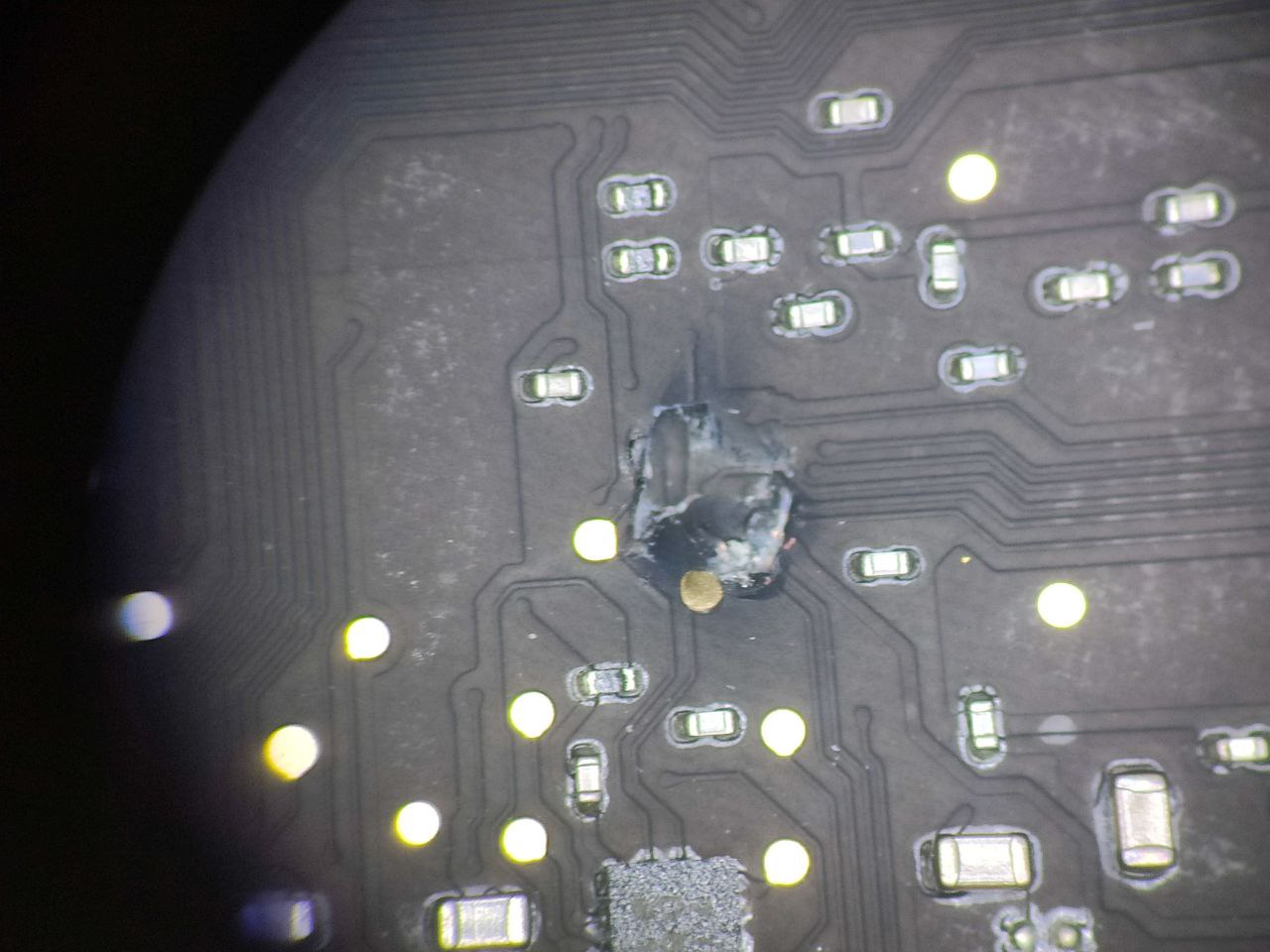

у меня недавно был забавный 00426, там под хаб что-то затекло и закоротило 3v3_SUS > 1.v5_S0 в итоге на хаб прилетало 3в когда ноут включался, причем он успевал даже слегка показать признаки жизни
Sergey
Ну а можно их тогда отключить от 5в? Что бы методом исключения выяснить кто виновник? Ну или если эти м/с имеют в своей структуре кристаллы, соответственно в них полупроводники, они могут реагировать на холод или тепло. Ну здесь теплак в помощь. Закон ома
Anonim
ну, без VCCIO не взлетит угу, просто я трижды махнул регулятор с обвязкой прежде чем догадался померить кз между разными питаниями
Sergey
Самое главное что эта идея пришла.
Anonim
завтра сниму, надеюсь это не в слоях где-то, т.к пины вообще не особо рядом под хабом в общем тут идея такая, т.к это идёт по циклу и Т2 явно прогружается, то есть вероятность что оно прыгает на долю секунды в S0, просаживает 5_G3S, а т.к эта линия питает вообще все регуляторы питания на плате включая дрмосы проца, то собственно и имеем такой странный цикл
Sergey
Ну здесь тогда проще. Осциллограф, 2 канала., и наблюдать. Ну а вообще, в обычный ноутах, шина 5в в основном питание шимы, дрмосы, кодеки, юсб свичи, хдд, одд, и подобное. С 5в проще нежели с 3.3. Вот 3.3 шина можем убить гораздо больше всего.
Akylbek
Кулер слегка хочет начать крутится, там буквально пару мм. Это мак с проблемой по видео был у меня, там озу отваливалось, после пропай озу вообще не вкл.
Sergey
Ну куллер дёргается тюпотому что его питание это 5в.
Anonim
угу, там если управляющего сигнала нет, он успевает дернуться
Sergey
Мог что то сбить?
Anonim
кстати если от нагрева перестал работать то прям очень похоже на то что я сказал в плане, там пограничная неисправность это ноут стартует когда холодный, после ресета труп пока не остынет, был один такой
Sergey
Если нет. Значит что то отреагировало на тепло. А это или полупроводники, или ёмкости. Кстати дроссель тоже имее ёмкость.
Anonim
а, кстати дело, да. если в дросселе замыкание между витками то может странно себя вести
Akylbek
На них нет кз. На 5v_g3s падение 390мВ. Нет ведь инэйбла, удивительно что без инэйбла шим пытается что-то выдавать.
Sergey
а какой сигнал на затворах транзисторов? есть что то типа шима?
Akylbek

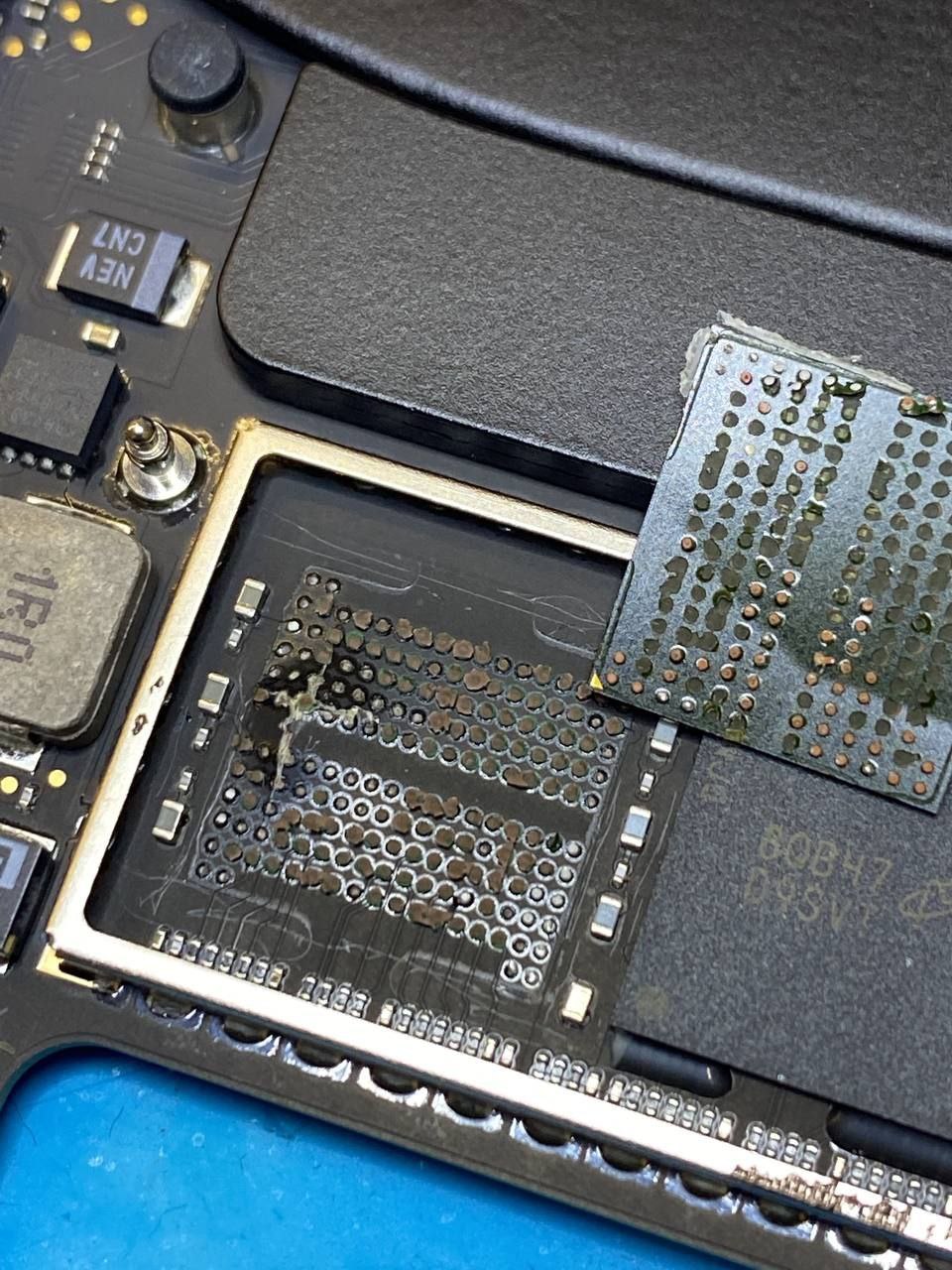

Проблема оказалась в Т2
