Всем привет A1466 год точно неизвестен, но тут процехаб стоит 820-00165-а Водолаз Вкратце окиси в разных местах, гнили как таковой нет. Больше всего было у spi флеши на двух сопротивлениях, их заменил. Автостарт есть, доходит до 100 с лишним мА и в отруб без цикличного бута. Что-то его рубит. 3.42, 3.3 есть, spi читается в момент старта. Питание озу появляется, ядер цпу и 1.05 хаба тоже. 5в также поднимается. На катушке буста, который как я понимаю как на айфонах никаких шевелений. На кнопку включения реагирует также стартом на полсекунды. По сигналам к сожалению шарю слабовато. Что намерил: Smc on off L - 3.3v кнопка вкл Smc Lreset L - 0v Smc int L - 3.3v (хз что это) Acok - 3.3v Smc reset L - 3.3v Pm batlow L - 3.3v Allsys pwrgd в момент старта есть Smc lid - 3.3v Pm pch sys pwrok - 3.3v Smc s5 pwrgd vin 3.3v S5 pwrgd - 3.3v На sys onewire всегда обмен Ещё странный момент - на магсейве сначала зелёный, потом красный, но батарея не подключена, тупо голая плата без всего. Если подкинуть акб, то заряд начинается. Напрягло ещё что на резисторах, которые подтянуты к smc sensor alert L постоянно ноль. Если это важно, то этот момент могу чуть поточнее расписать Слипы же вроде ещё надо смотреть, но какие должны быть и при каких условиях - увы не знаю. На кварце рядом с smc генерации нет, но смц выдаёт же некоторые сигналы и есть обмен с магсейвом. Осмотрел не раз плату, мелочёвку, тестпоинты всякие - 99% чистота Где были сомнения поправил. Единственное думаю может флешку снять и бивис накатить другой, так как была же окись тут и могла прошивка повредиться. Хз что ещё добавить, вроде всё написал. Может есть у кого мысли? Пойду поем пока
Комментарии: 9
Antonmac
U1950 как поживает?
Anonim
Щас Будем посмотреть Пару мин
Antonmac
Там один контакт отгнивает, без снятия можно не увидеть коррозию Ну и если около SMC была жидкость, то реболлить без раздумий
Anonim
Да, 3.42 чуть подгнил, но расковыряв чётко виден припой В выкл состоянии он только запитан, остальное по нулям Я так понимаю и не должно, так как тут в основном всё, что касается S0 При попытке старта: Vcc - 3.42v Pm s0 pgood - всплеск до 2.36v Smc delayed pwrgd - 0v Sys pwr ok r - 0v Cpu vr pgood r - 3.3v All sys pwrgd - 3.3v Сниму его щас пропаяю и гляну эти линии Мульт я осмотрел в торец со всех сторон и подозрений нет Вообще плата чуть белёсая, как туманом покрыта Думаю может отмыть её Кстати как ни странно, может это совпадение, но конда я коснулся тест поинта pm s0 pgood он стартанул Потреб был динамический от 400 до 700ма Совпадение - хз
Antonmac

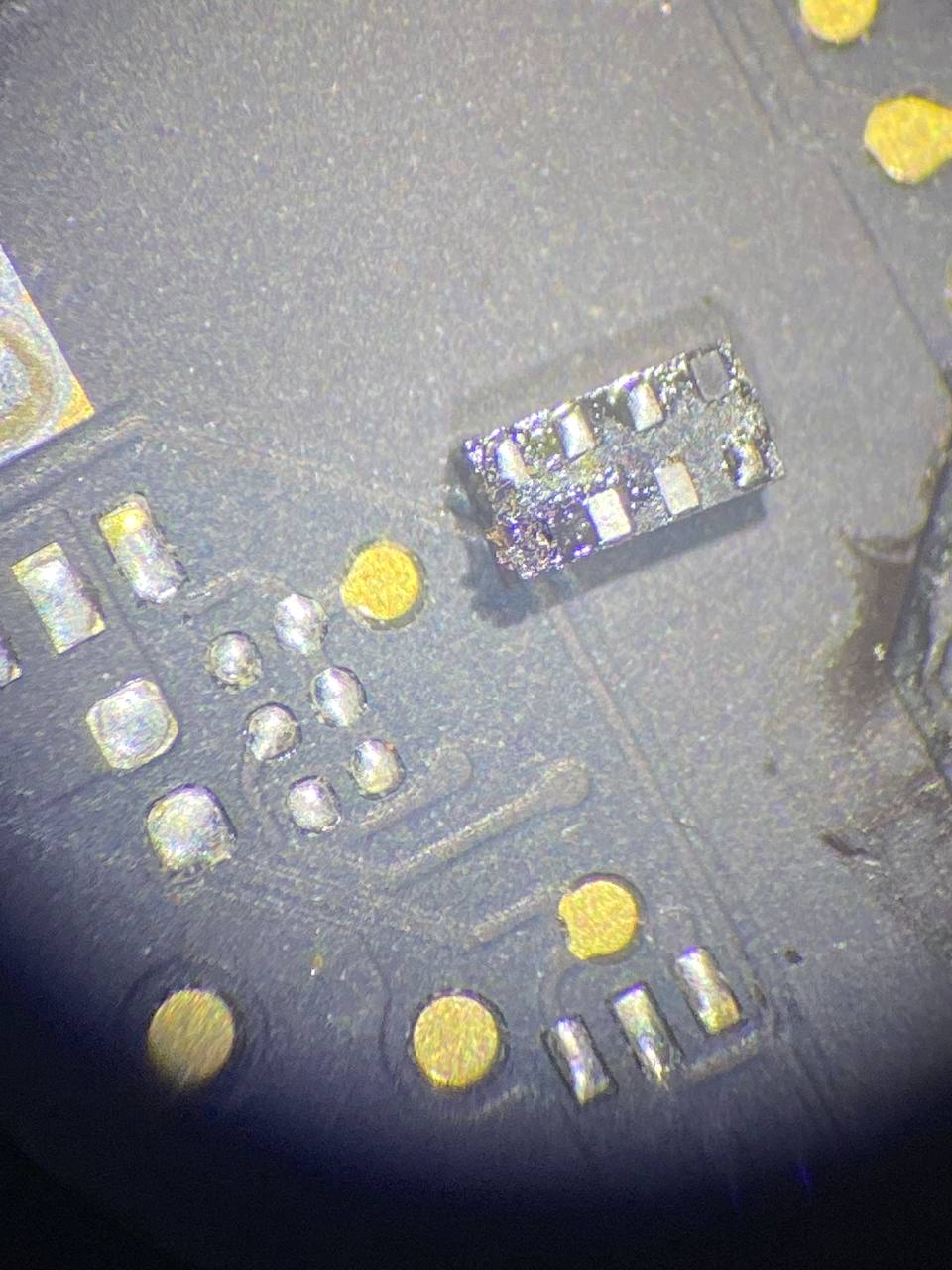

Отгнивает контакт на микрухе, без снятия не видно, не ленитесь, снимите и залудите контакты
Anonim
Да, разумеется Пару мин Вна2ре Vcc отгнил Ща гляну, наверняка на эйре 2012го есть такой же Ура) Завёлся) Правда без подсветки, но я думаю разберусь Это уже в разы попроще))) В очередной раз убеждаюсь что надо побольше внимания уделять компараторам/лог элементам Они дают немало инфы Как вы поняли что мне именно туда? Исходя из замеров или на опыте?
Antonmac
Подумалось, что валится powergood, а на аирах первым делом этот элемент всегда смотрю
Anonim
Powergood какой именно? Чтоб я записал себе Pch sys pwrok? И ещё вопрос Матрёху от a1398 2015 как тестовую можно к этому эйру подключить? Есть также а1278 2009 и pro 17 2011
Anonim
Нет
