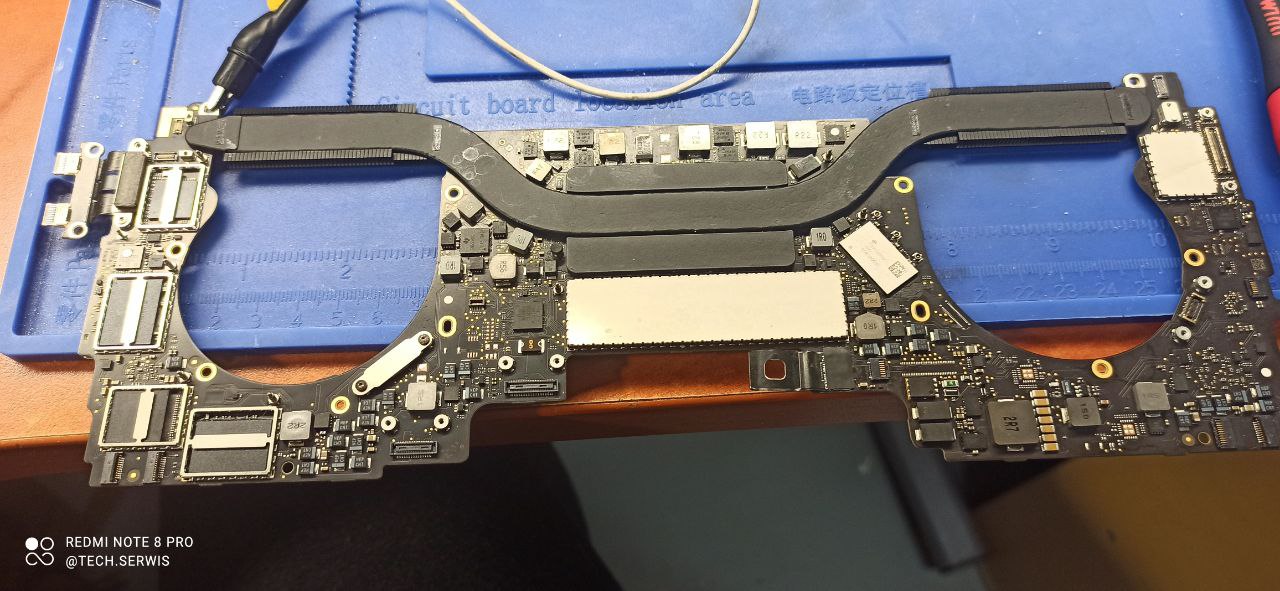

Всем приветы. 820-00923 Уже копанная. Небыло PPBUS_G3H. Вынесено по PP5V_S4 U7100 - шим проца. U9400 - одно из питаний ССД ? UB700 - PP5VUSBC U3500 - PP5VUSBC U8400 - шим подсветки. U7600 - верхний ключ был пробит. PPBUS_G3H шел на PP5V_S4 U8209 - свич на PP5V_S0 По PP5V_S0 U7210 - дрмос ядра проца -верхний ключ был пробит. U8500 - питание матрицы. Сопротивления (Ом) PPVCC_S0_CPU - 5 PPVCCGT_S0_CPU - 2.8 PPVCCIO_S0_CPU - 45 PPVCCSA_S0_CPU - 7.7 PP1V0_SUS - 57 P1V0PCH_REG_R - 39,5 PP1V2_S3 - 230 Сейчас автостарт есть, вычитка биос(ME) - и тишина. питание ядер есть. Потребление статичное около 600 mA. PLT_RST_L - 3.3v Проц все ?
Комментарии: 13
Andrzej
У кого какие мнения?
Klimenko
Выкинь каку...
Anonim
у вас классически прибитый проц судя по всему, т.е, хоть питание и поднимается (дрмосы там огого, держат до 60 ватт)
Andrzej
Всем спасибо в таком случае Могу со спокойной душой приговорить его
Anonim
процессору тапки скорее всего выбитые по 5в дрмосы это кирдык практически всегда
Andrzej
Ну там и ppbus был пробит В смысле верхний ключ
Anonim
проц питание начинает себе шерудить? если нет то как бы вот оно
Andrzej
Ну ток ядра поднимает
Anonim
просто когда включается драйвер питания, поднимается 1.8в или около того, после этого проц просыпается и сбивает до 0.8
Akylbek
Киньте видео старта на usb тестере
Andrzej
Уже ушла. Но там вкл, почти сразу было около 0.6А Ребут, и опять 0.6А статично.
Akylbek
Почти всегда мертвая графика в комбайне, поднимается до 600, потом падает до 400 и висит
Andrzej
Не, там не падало точно. Но всеравно комбайн приговорил. Оч сильно была копаная. Ну и по одной фазе проца пробит был верхний ключ дрмоса
