Всем привет. mbp a2159 после воды, но по факту гниль нашел только у 3.3_rtc. Был мертвый кп т2 и слетела прошивка контроллеров typec. Теперь голая плата висит на 20в 50ма, в дфу не заходит никак. PPBUS_G3H = 12.13V PP3v3_G3H = 3.30V PP1V8_SLPS2R = 1.8V PP1V8_AWAKE = 1.8V PP1V1_SLPS2R = 1.1V PP0V8_SLPS2R = 0.79V PP3V3_AWAKE = 3.29V PP1V2_AWAKE = 1.20V PMU_PVDDMAIN_EN = 0v P3V3MAIN_PGOOD = 0V PP3V_G3H_RTC = 3.0V PCH_RTC_RESET_L = 3.0V P5VG3S_EN = 0V PP5V_G3S = 0V PP2V5_NAND_SSD0 = 0V PP0V9_SSD0 = 0V PPVCCQ_ANI_SSD0 = 0V SSD0_PMIC_VR_P2V5_EN = 0V Т2 взять неоткуда. Попытки вычитать из U4730 не вижу. Т2 в утиль?
Комментарии: 33
Sergey
Аналогичная ситуация только а2179, в напряжения точ в точ, в Дфу заходит если замкнуть, force dfu на 1,8 v, залитая небыли, мак после пожара
Anonim
А если прошить т2?
Sergey
Не шьется Зависает на установке, ошибку не смотрел ну скорее всего 4014 поскольку во время установки питание nand не поднимается
Anonim
На питании памяти кз нету?
Sergey
Нету проверил
Denis
T2 помер вместе с ефи флешкой. С родным Т2 20в и 60ма, с другим так же. После подкидки другой ефи флешки появились 5в и прочие (питания нандов например). После замены ефи флешки даже перекинул назад Т2 родной, но увы, он мертв.
Denis
Продолжение сношения с А2159: Плата начала подавать признаки жизни, но кроме Т2 и некоторых слаботочных питаний проца вроде 1.8_awake ничего не поднималось. По power sequence дошел до [SMC/PM]_RSMRST_L, они в норме, а вот с PCH_PWRBTN_L полная хрень - на рабочей плате при старте сначала висит 0в, далее, когда уже 20в появились и идет запуск остальных питаний появляется 3.3в. На пациенте там откуда-то 1.2 - 1.3в вначале, через секунд 5 меняется на 3.3в. Отключил PP3V3_S5, ибо PCH_PWRBTN_L растет из этой напруги, путем убирания бга шара из-под кп Т2. Теперь 3.3в естеснно не поднимается, но и 1.2 не делось никуда. Начал убирать все, что могло в теории пробить и появиться пробой. В общем не буду перечислять микрухи, остался по-сути только проц. Думал, может с 1.8_awake растет напруга эта, но между собой они не звонятся, сопротивление/падение на PP3V3_S5 примерно как на доноре. Пока писал сообщение, подумал, что наверное кроме как снять проц и убедиться вариантов то и нет, но может есть у кого какие идеи, как вычислить заразу иначе? Еще заметил, что при нагреве феном около разъема lvds напруга начинает расти быстрее, чем в других областях платы.
Anonim
У нас была плата которая переключалась на 20 хаб проца был пробит. Выяснили путем замера)
Denis
А что пробито было то?
Anonim

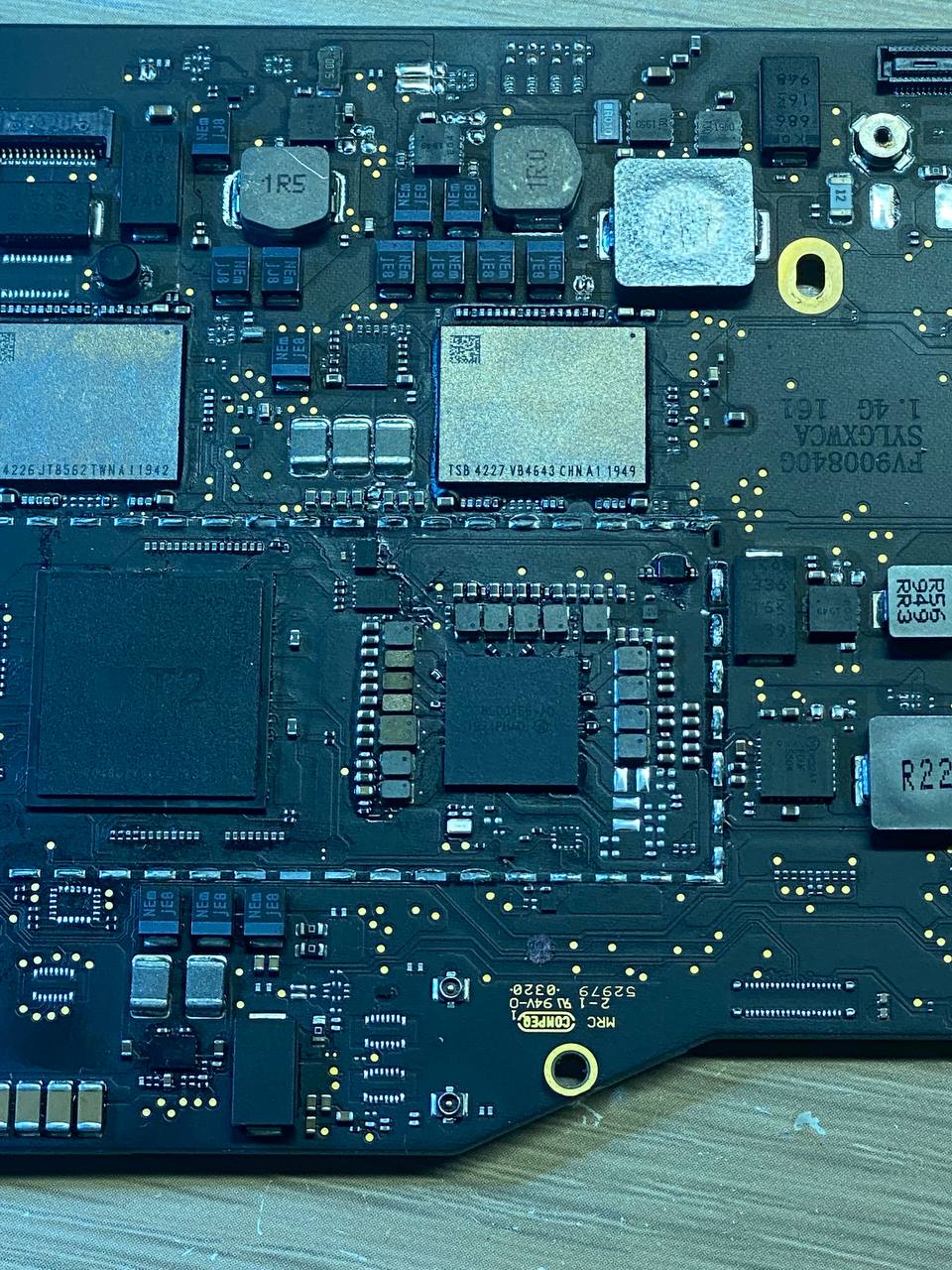

Сфотай плату где кпшник т2
Anonim
ну 20в будет и без проца на плате даже )
Denis
В общем нашел виновника, и это не проц Замкнул 3.3в на землю, потребление на зарядке поднялось с 60ма до 70ма. "Весело" подумал я, хрен найдешь. Плата полежала на зарядке, рукой чую, что некоторая область потеплела и это не около Т2. Как раз та область, на которой стоит разъем lvds. Ну и мизинцем нашел говнюка: U8510, звонились в 70ом PP3V3_G3H_RTC и SMCRST_TIEOFF. Я хрен знаю, как оно там в проц в итоге приходит, но теперь хотя бы нет этих 1.2в и 3.3в спокойно поднимаются с 0 в нужный момент.
Akylbek
Залитик?
Akylbek
А1708, а2159, а2251 дохнут как мухи Не будет работать 3.3 и 1.8 лдо, 3.3 rtc есть? Пишите тут Скорее т2, ради эксперимента ставьте icloudный
Denis
Много воды утекло с момента того сообщения)
