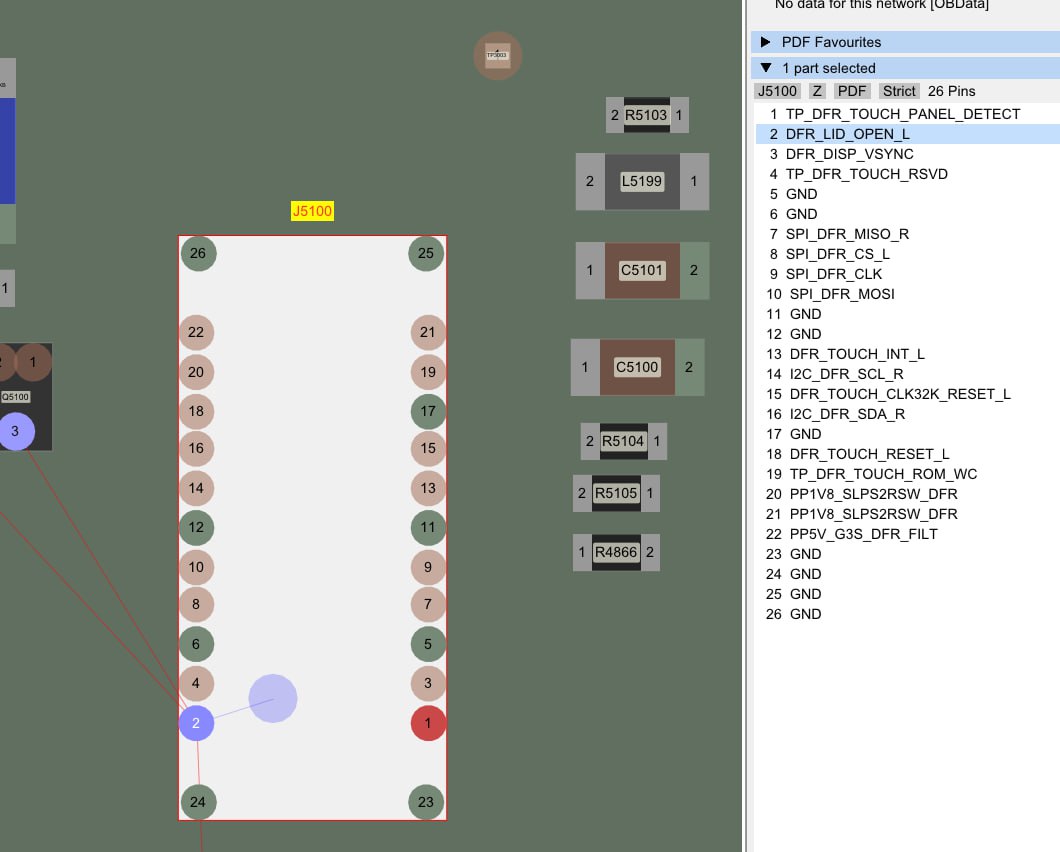

Добрый вечер всем. Mac a2159 не работает тач бар, даже не светится, пришел после другого СЦ с перемычкой вместо катушки по 5v. Питания все на коннекторе тач бара присутствуют, резисторы целые, сверил с рабочей платой,другой подкидывал. В какую сторону посмотреть ? В чем может быть проблема ? Подозреваю что нет сигнала LID со второй ноги коннектора, что его генерирует ? Есть у кого падения на j5100? Как я понял Лид сигнал генерирует u4802. Ох уж эти маки, завтра на работе буду, разберусь, отпишу результат.
Комментарии: 27
Alik
Добрый, подался один такой резистор был не исправен
Master4ip

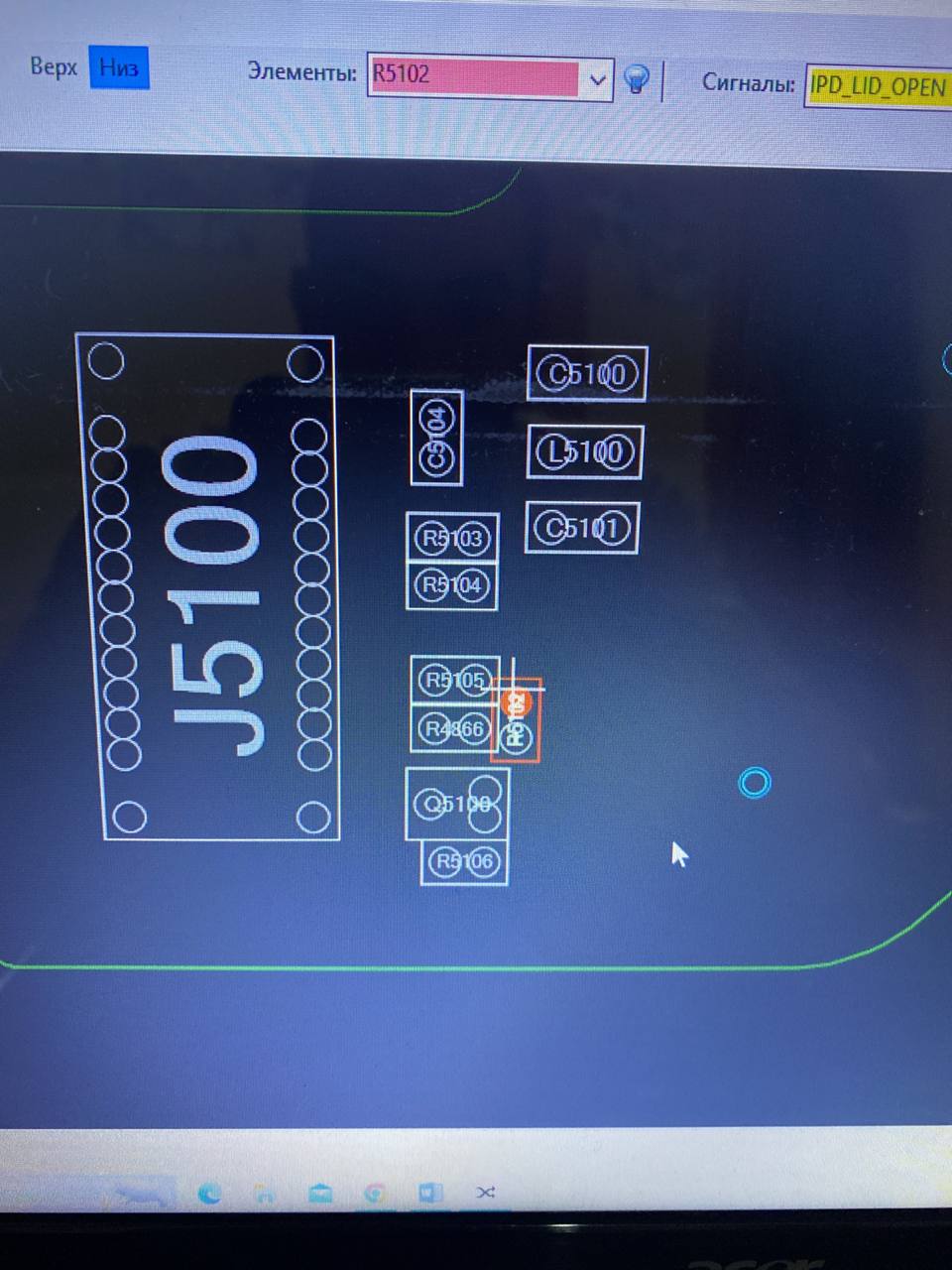

Какой именно не скажете ? Этот что на Лид ? Все проверил все сравнил с рабочими всё ок. Начну завтра с замены r5102 и дальше до u4802
Anonim

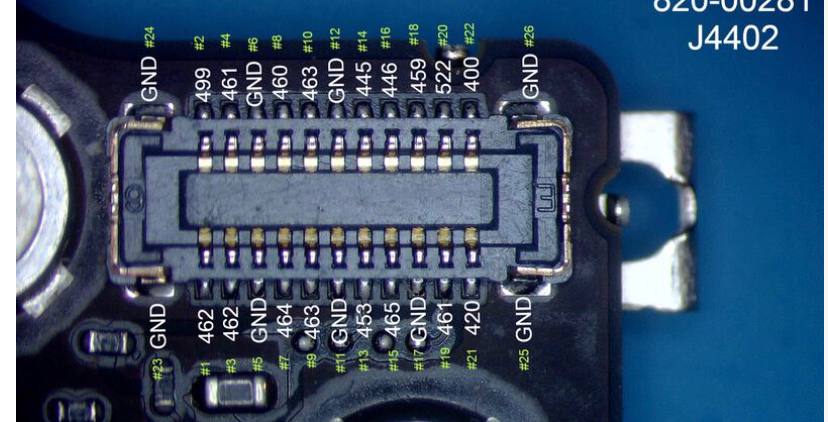

падения на logi.wiki есть
Master4ip
От другой модели. Только это нашел
Anonim
все тачбары примерно одинаковые это по сути дисплей для айвотча растянутый, гы гы.
Master4ip
Я так и подумал и сохранил. Завтра уже продолжу
Anonim
лид в открытом состоянии низкий сигнал заведомо рабочий тачбар подкинут, да?
Alik
R5103 Был не исправен в моем случии
Master4ip
Понял понял, значит двигаюсь в верном направлении ) тачбар с рабочего ноута подкидывал. R5103 перекинул с рабочей платы не понравился мне он. Результата 0
Anonim
ну надо не махаться резисторами а мерить условия условия всегда на любом устройстве одни и те же. снятый ресет, поднятые коммуникации, наличие питаний
Master4ip
Совпадают сопротивления со схемой.
Anonim
если там было залитие, то надо мерить от соседних узлов а вообще огромная экономия времени это если всю гнилоту снимать сразу, лудить и паять из книжечки свежее
Anonim
на тачбар инверсный лид
Mykola
на тачбаре осмотреть внимательно коннектора как на плате так и на шлейфе, сами по себе они дохлые мне вообще не попадались. а вот сопли от залития на коннекторах и под ними запросто ведут к тому что вообще ничего нет.
Anonim
не разбираясь какое там слопотворение, есть оно. нет - гниль есть гниль
Master4ip

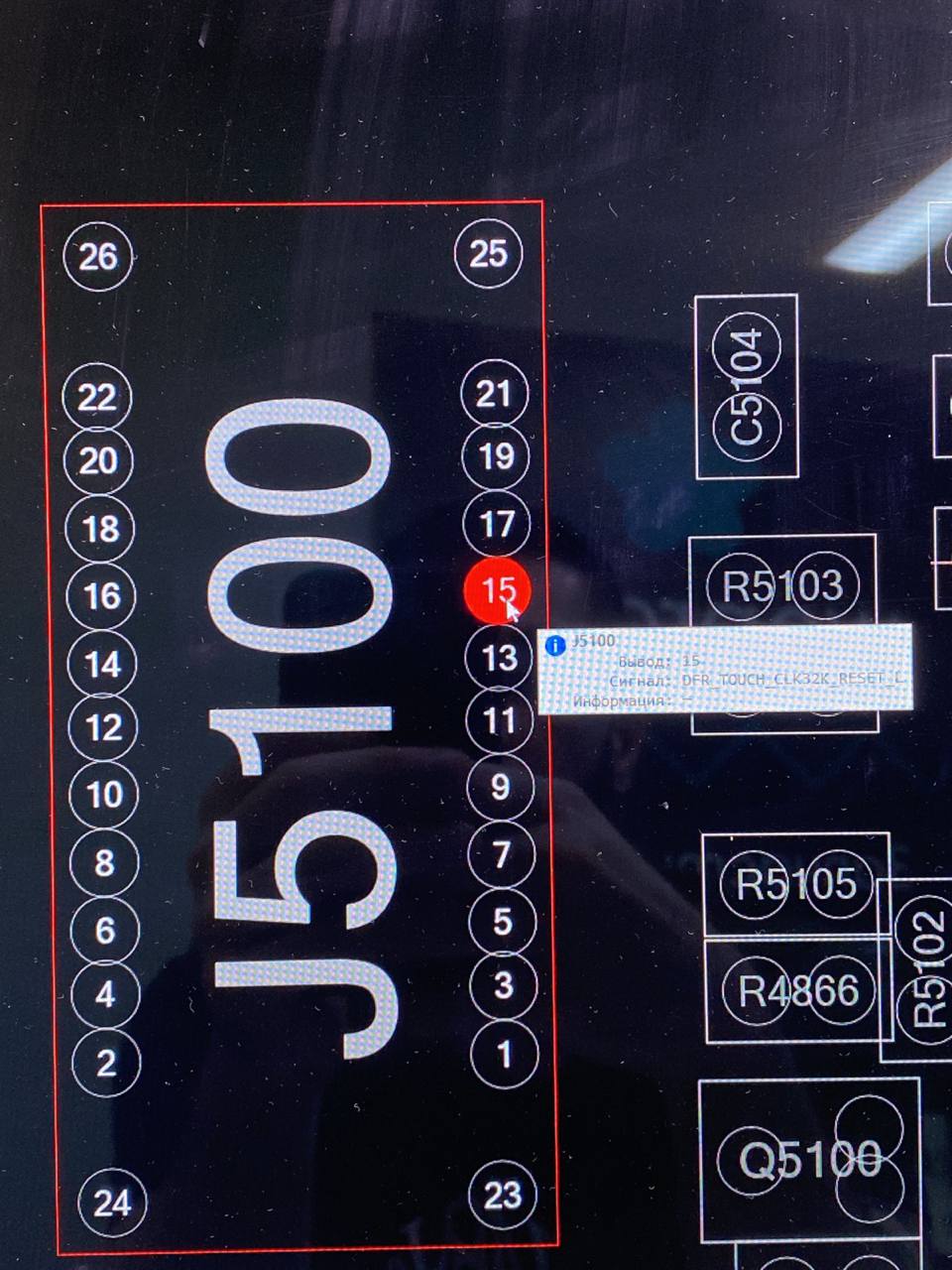

Разобрался. Пробита Т2 по цепи DFR_TOUCH_CLK32K_RESET_L Т2 снял на самой микрухе замерил и подтвердил.
Anonim
Если не страшно то можете выжечь ресет, такой трюк канает с аналогичным дефектом по звуку
