Ребята, есть понижающий модуль Mini360( cxw8509) питается от 25В, нужно регулировать выходное напряжение 5-20В, нагрузка будет не более 200-300мА. Подпаялся к ноге резистора подстроечного , и пробую регулировать используя ЦАП esp32 Но чёт какой только номинал резисторов не подберу, вообще не получается регулировать, либо 0 получается, либо реакции нет. Кто-то делал что-то подобное?
Комментарии: 21
Anonim
попробуй регулируемый потенциометр
Anonim
он помрет от напряжения по-бомжу можно завести ОС через ацп но это не особо правильно, лучше сделать на оу ОС
Sergy
почитайте что такое отрицательная обратная связь в кратце и довольно образно, шим регулятор (в данном случае) ... наверное объясню образно представьте вы оператор какого-то там бассейна вы сидите в за пультом на пульте у вас ручка вентиля, через который заливается вода в бассейн и индикатор уровня воды в бассейне. И вам нужно держать в нём ... ну пусть 1 метр воды (от дна) Вы видите, что воды меньше 1 метра, открываете кран видете что 1м или больше - закрываете. А теперь представьте, индикатор перестал показывать актуальный уровень воды в басейне. Ваш начальник вывел себе резистор и поставил там 1.2 м. Но сам он вообще не знает, что там в басейне. Вы видите 1.2м и держите кран закрытым. Начальник такой сбегал к бассейну. А он пуст. А от кабинета начальника до басейна 1км, и бегает он пешком. Он пришёл, поставил 0 м Вы открываете вентиль. А на индикаторе всё равно 0. Вы открываете вентиль больше и больше, а всё равно 0.
Mir

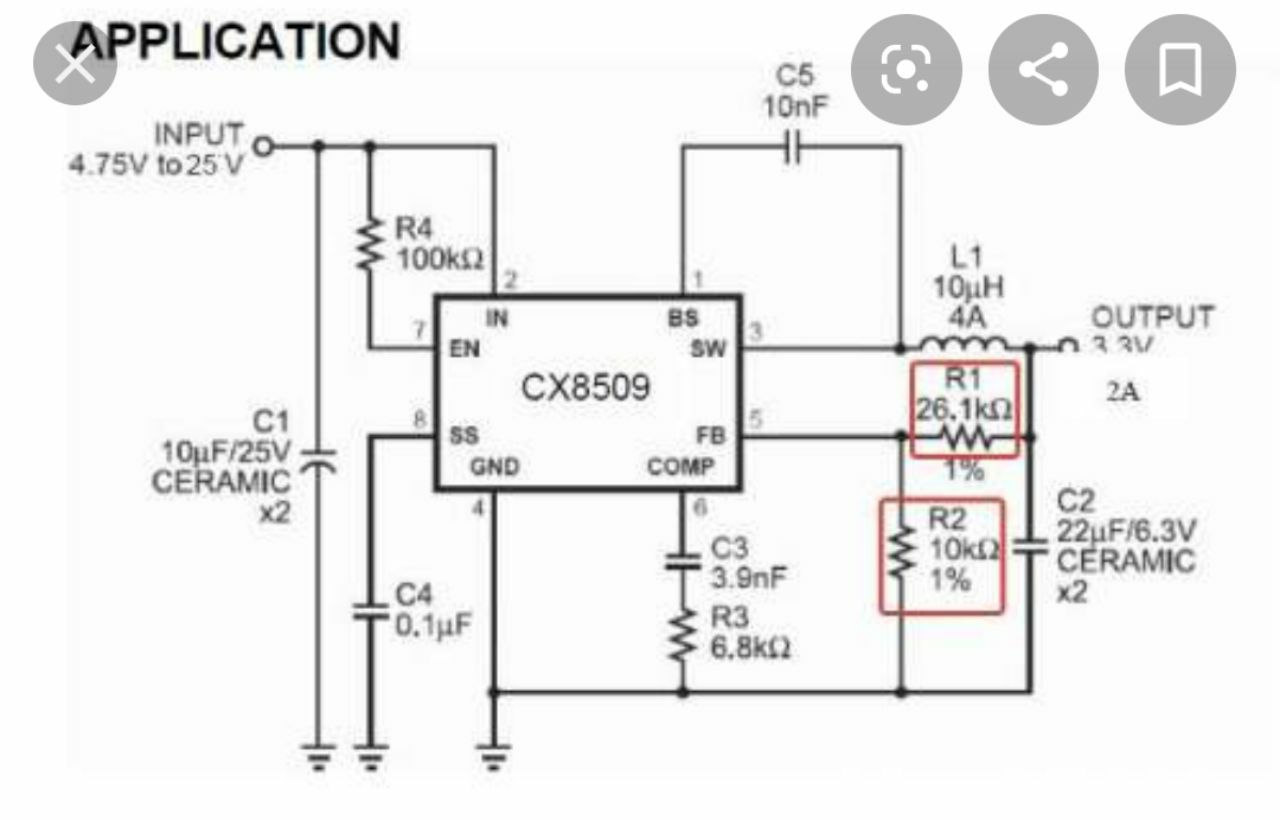

спасибо, но я знаю что такое отрицательная обратная связь Вот там подстроечный резистор. Вполне логично, если подать на среднюю точку дополнительно минимальный потенциал, мы не "сдвинем" напряжение на выходе? Ведь по сути этим мы будто уменьшили сопротивление R1
Sergy
Если добавить потенциал (источник напряжения) - то просто фиксируем этот узел (центральный вывод делителя, вход FB) на уровне этого потенциала. А как выше уже скинули много раз, и как у вас получилось - смещение добавляется током. А не напряжением. По этому нужен как минимум резистор.
Mir
Ну так я и писал о резисторе) В диапазоне 3-13, 15-18 работает хорошо, на 13-15 почему-то дискотека)) Я бы с радостью цифровой потенциометр использовал, но идея сделать все максимально просто и дёшево, есть в esp32 два выхода ЦАП, которые нигде не задействованы, вот и поэтому решил их использовать)
Sergy
"Подпаялся к ноге резистора подстроечного , и пробую регулировать используя ЦАП esp32" Это можно понять по разному, рисуйте схемы) У подстроечного резистора аж 3 ноги. Да и не понятно, о штатном подстроечном идёт речь, либо о внешнем.
Mir
Ну я же потом говорил, что резисторы подбирал. Да, я мастер объяснений))))
Sergy

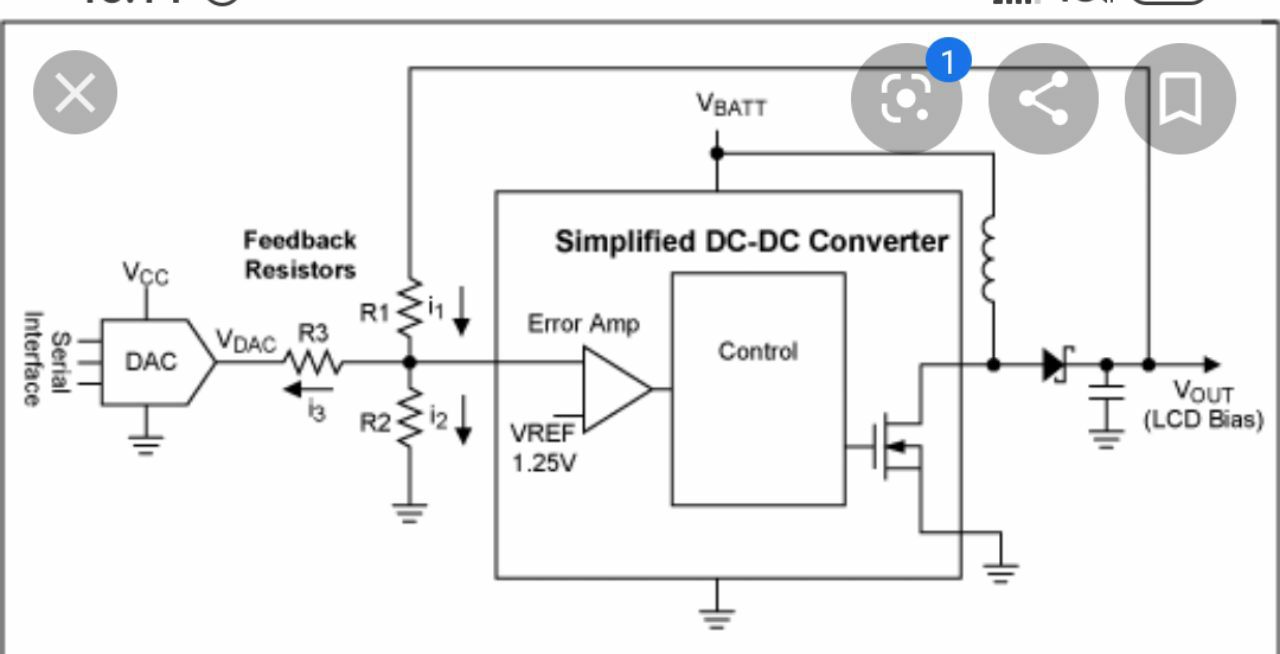

скидывал выше https://www.fischl.de/dcdccontrol/ тут онлайн калькулятор, как раз для DAC и третьего резистора. Там оно просит Vfb микросхемы преобразователя (искать в даташитах на вашу имс) Нижнее плечё делителя (R3)
Mir
Спасибо, тоже наткнулся когда искал, но там LM2596 Но это явно лучше, так как CX8509 очень греется, даже при холостом ходу
Sergy
Vfb в формуле. Берётся для конкретной модели ИМС. Т.е. этот калькулятор можно использовать и для других микросхем, просто указать свои данные.
Mir
Спасибо
Mirovoe
Что-то она вообще какая-то...слабенькая.
Sergy

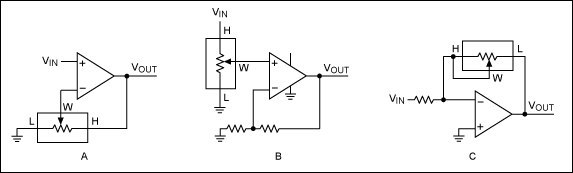

если поставить по умному и в нижнее плечё делителя, может быть и нет на ум просится "voltage controlled attenuator" который поставить вместо делителя в цепь ООС https://www.maximintegrated.com/en/design/technical-documents/app-notes/4/4711.html https://www.maximintegrated.com/en/design/technical-documents/app-notes/3/3608.html
Anonim
да, это самое правильное решение будет люблю эти "может быть"
