Там схема зарядки примитивная. Сначала убедиться что есть индикация зарядки, для этого 2 условия это целая цепь acc от разъема до тристара, и наличие 5в на тристаре. Если цепь целая, и падения на acc1, acc2, vbus в норме, но нет индикации, то это тристар. Если цепь в норме, тристар проверенный, но нет индикации, то плохая связь между тристаром и процессором. Далее если есть индикация заряда, но акб не получает заряд, тогда нужно в первую очередь проверить, видит ли кп/тигрис акб, проверяем в 3utools циклы заряда и жизнь акб, если отсутствуют данные и с б/у акб у вас показывает 0 циклов, значит обрыв SWI (средний контакт акб), из-за этого не будет полноценной зарядки, смотреть всю цепь от коннектора акб через фильтры (iPhone 5/5s)/резисторы(iPhone 6,7)/транзисторы (iphone 8/x) до кп, тигриса. Кстати на выключеном такой аппарат буде заряжаться. Также убедится в том что 5в usb_vbus заходит в кп и и также проверить целостность цепи между кп и акб это q2. Также глянуть линию chg lx, не помню как он там идет.
Комментарии: 9
Kopchenko
Заряжку показывает, но процент не растёт
Akylbek
Я понял. Это я так в целом. Перечитайте, я там сейчас изменения внесу.
Kopchenko
Выключенный не заряжается, когда подключаю сзу, если акб разряжена, пока горит батарейка кушает 0.09А, как только потухает 0, нажму на кнопку, загорается батарейка, опять 0.09А Ксли бы q2 не работал, я так понял то совсем бы не потребляло сзу, изходя из схемы
Maks

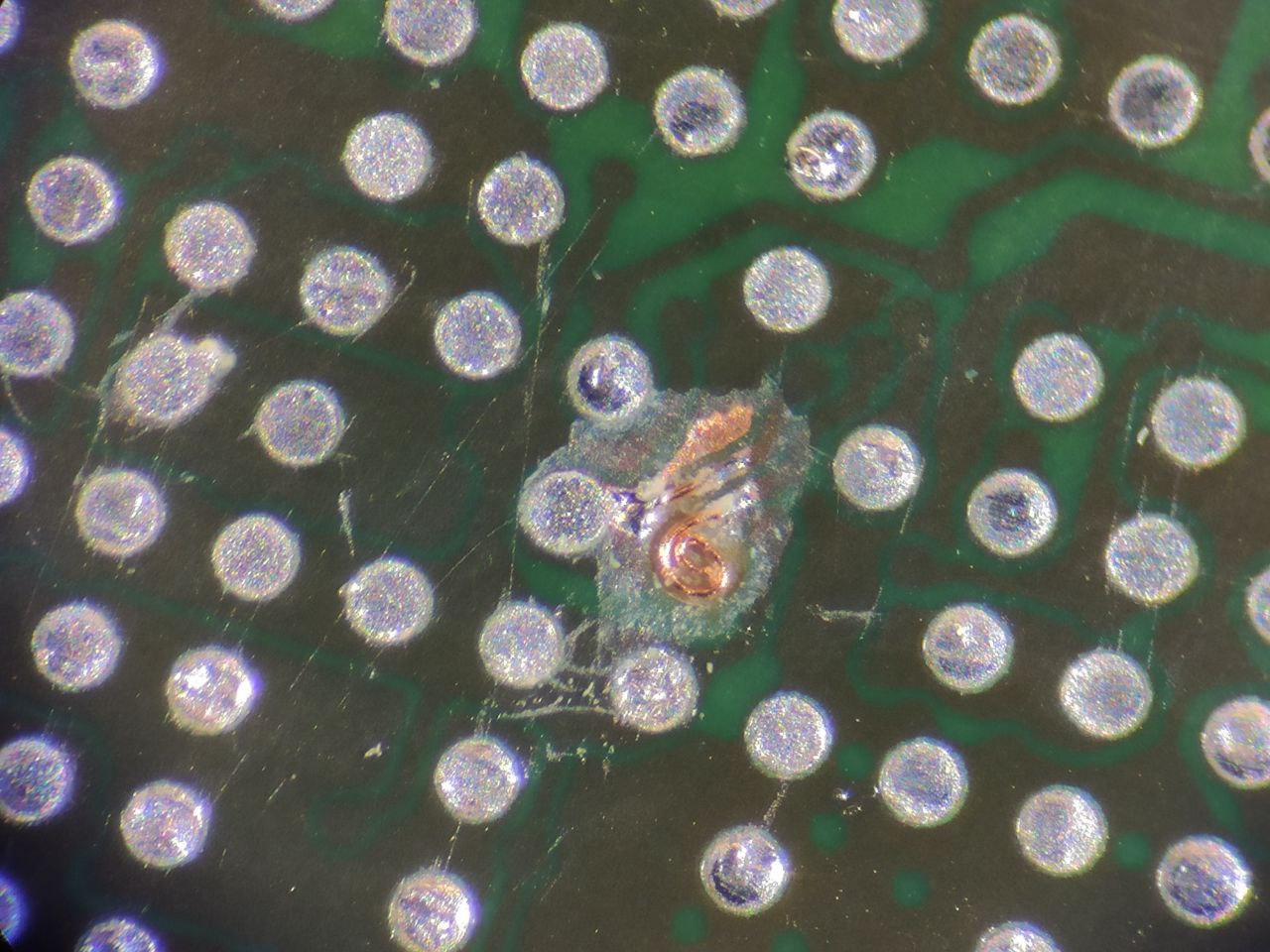

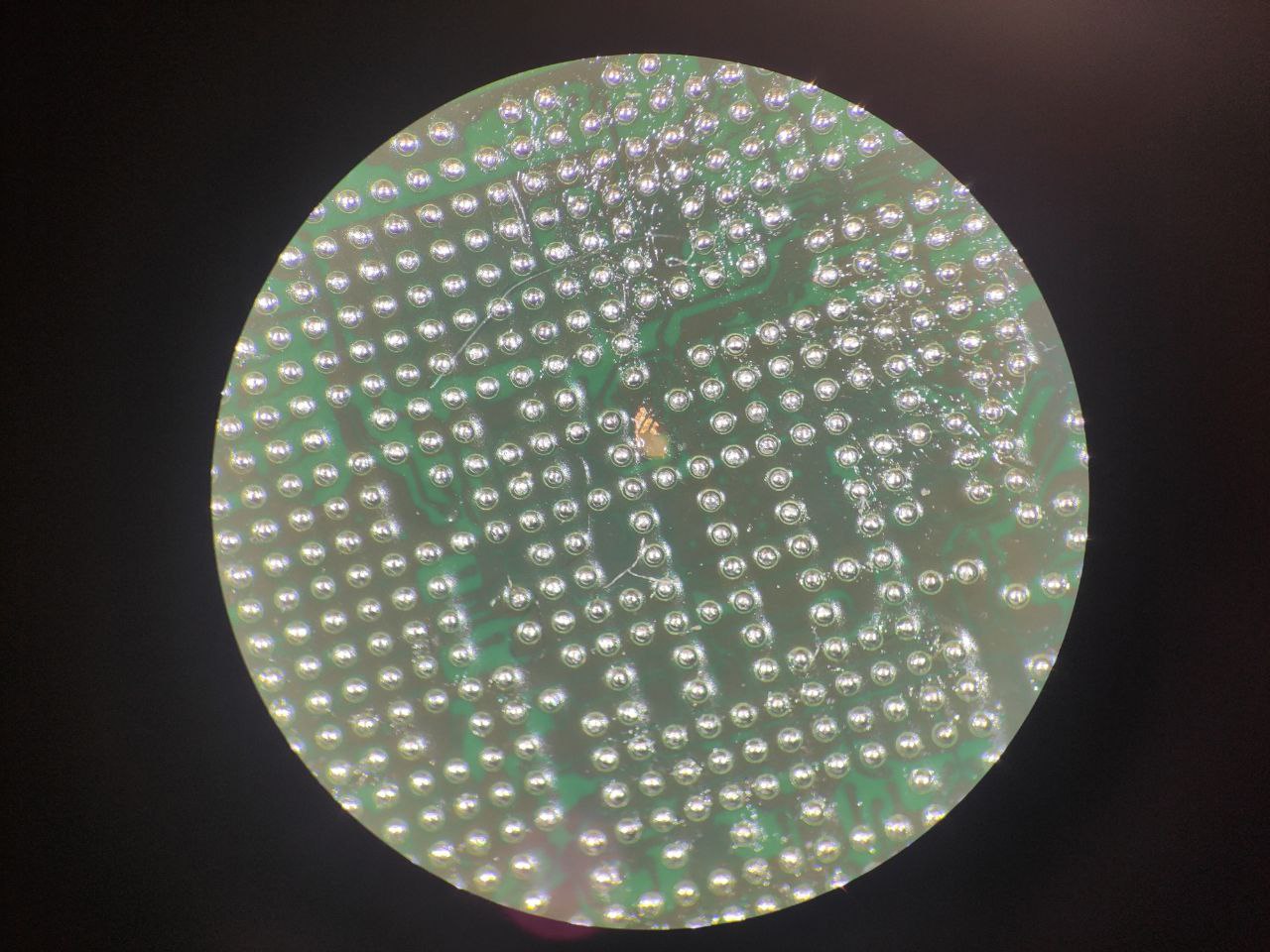

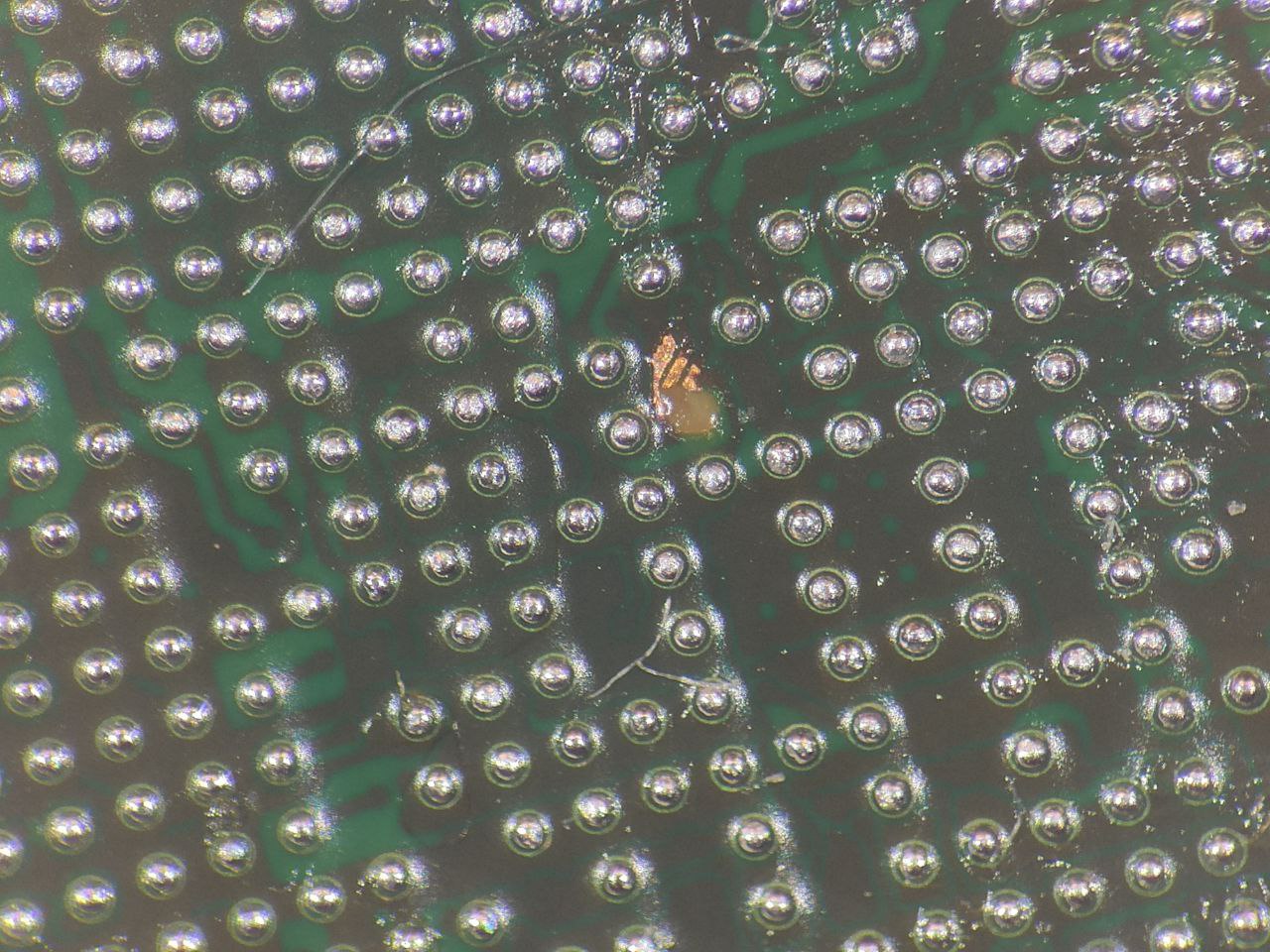

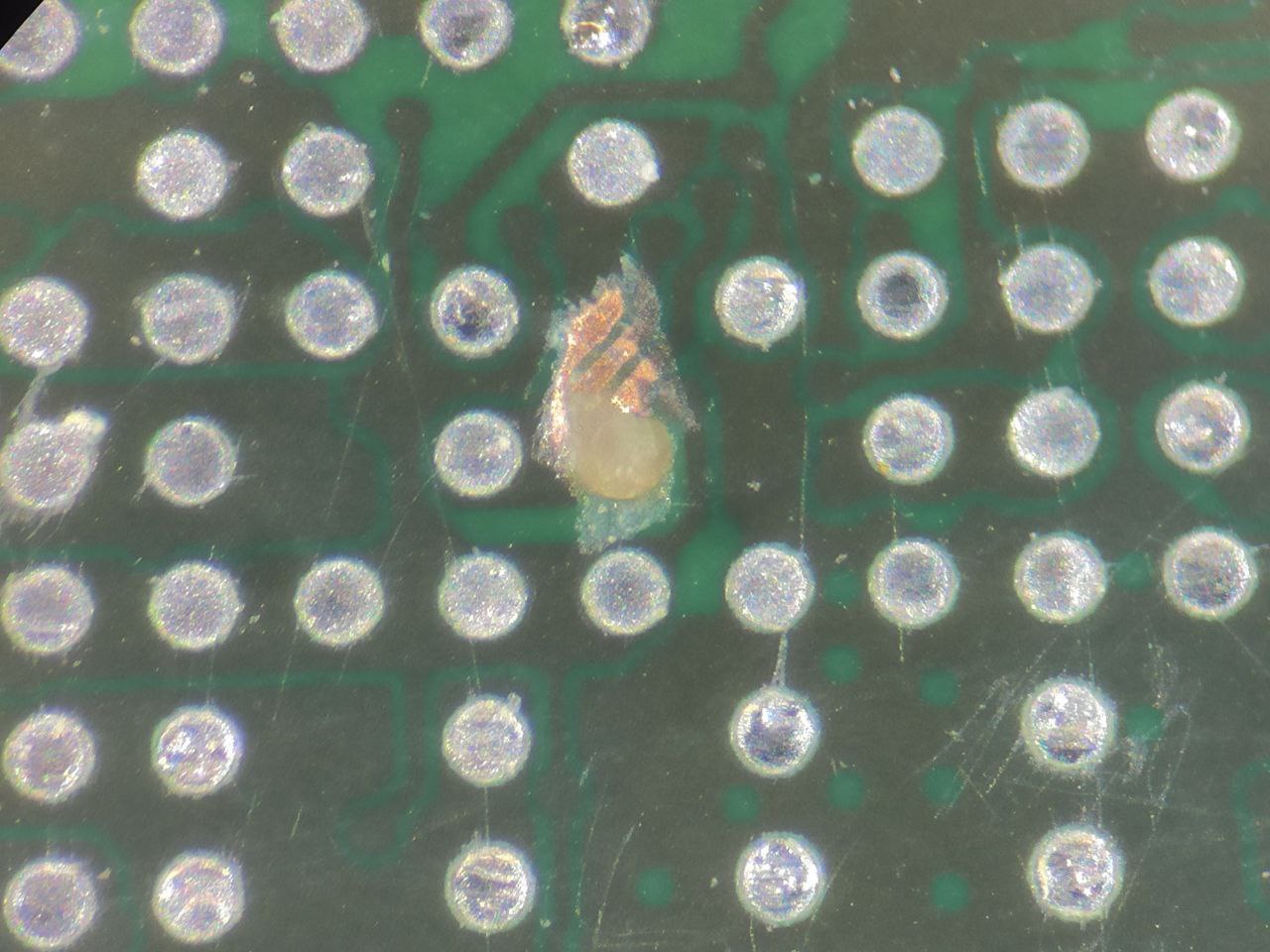

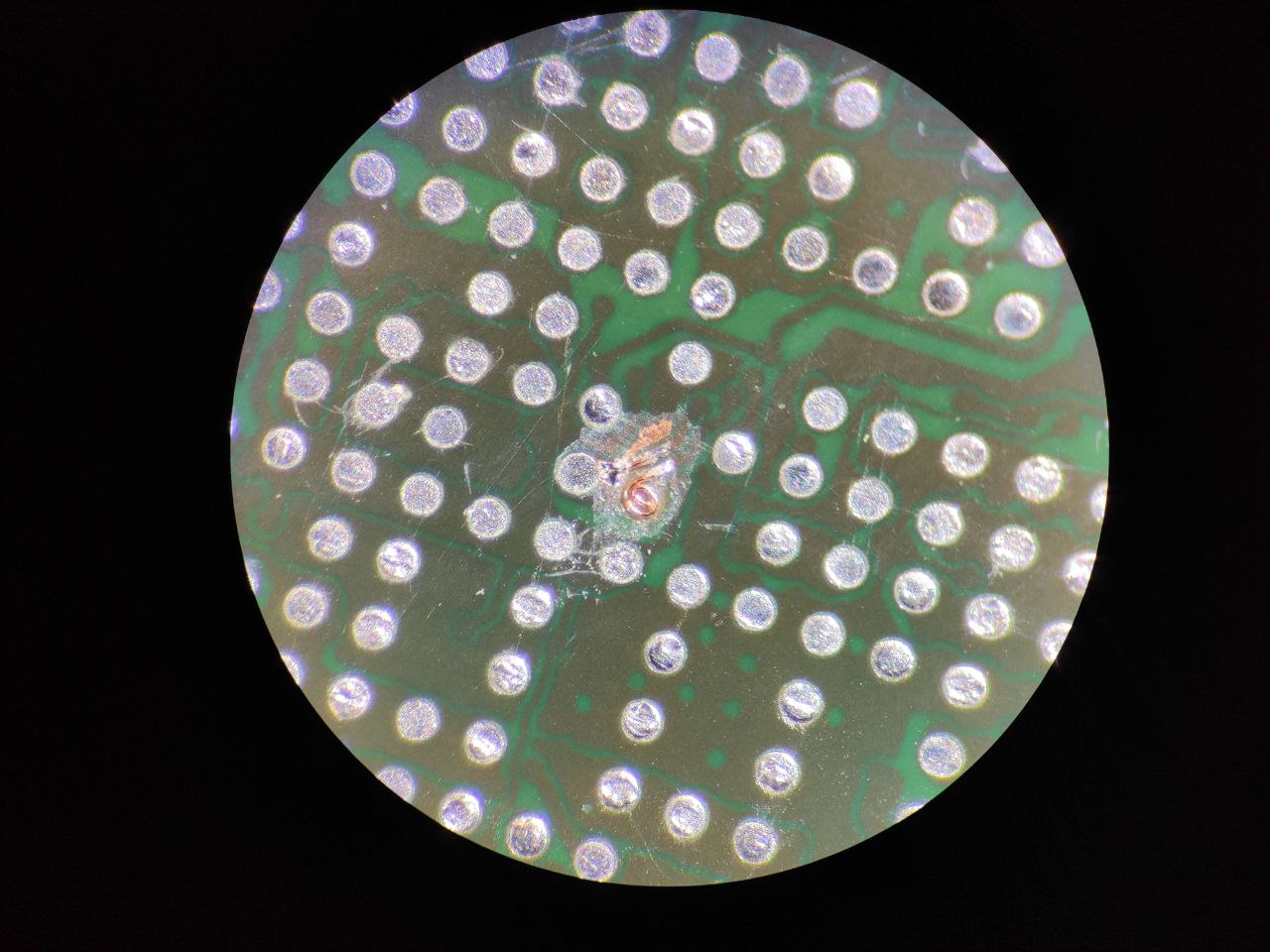

мычку кинь для проверки
Akylbek
Ток берет, так как кп чтобы экономить заряд, переключает источник питания с vcc_main, на usb_vbus, это говорит о том что у вас есть 5в на кп. Давно не делал 5 уже забыл. Но думаю это связано с определением/распознанием акб или же chg lx Там без мычки думаю можно замерить 5в на входе и выходе, но как я сказал выше. У него есть 5в
Kopchenko
Завтра к тулзу подключу, я понииаю что позоду не определяет акб, но тогда бы на среднем пине небыло подения, если бы он был в обрыве
Red

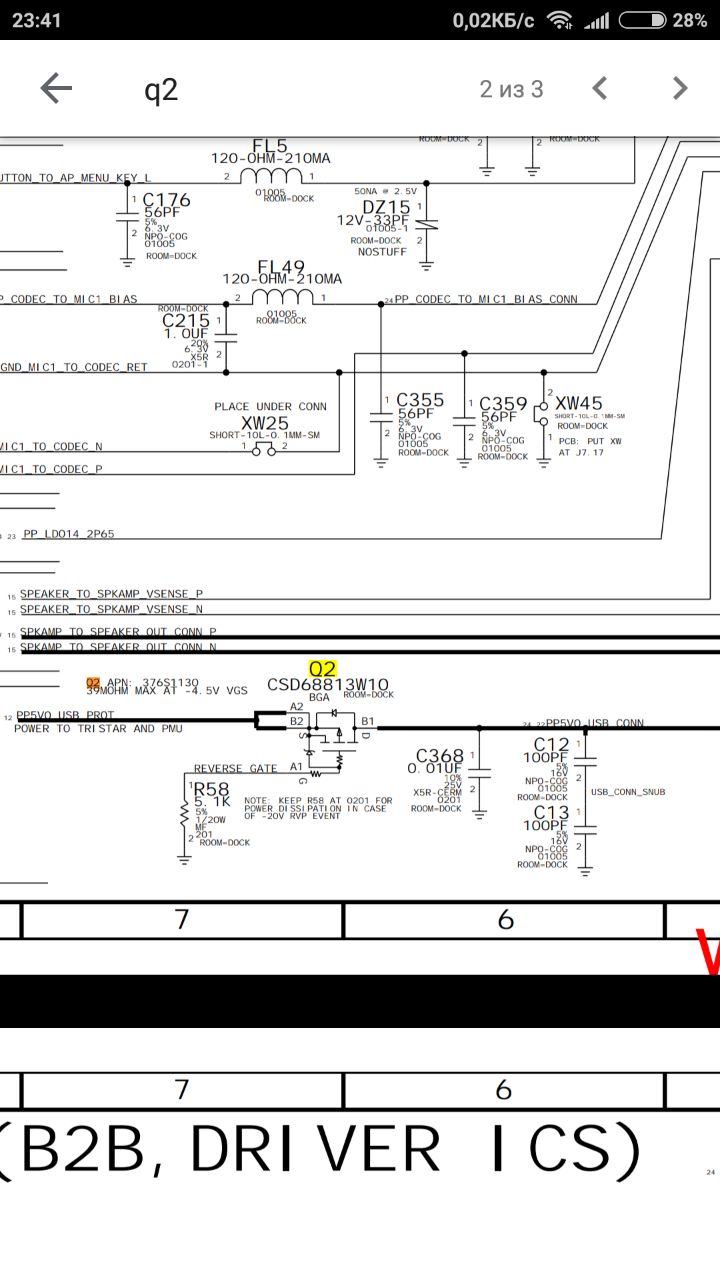

Схема зарядки
Kopchenko
Вот почитайте
