Здравствуйте, товарищи. Iphone 6 plus пришел согнутым(в заднем кармане, видимо) в районе сим коннектора. Что с симкой, что без симки "нет сети" 6 сек, дале на доли секунды(прям наммгновение...) "нет симки" и сразу опять "нет сети", и так циклично. Прошивкау, имей определяет. На 112 не дозванивается. В меню строка оператор отсутствует. Перекатывать модем?
Комментарии: 14
Mihail
Сначала модем
Anonim
что с логическим сигналом сим детект? Очень похоже на то, что резистор подтяжки оторвало и сигнал повис на неопределенности(то есть в воздухе) с точно такими же симптомами были случаи
Frz
В пункте сотовая связь симку видел. Сим меню показывало. Единственное обновление каждые 6 сек... Только что снял экран. Теперь уже ничего нет
Anonim
какой уровень напряжения на сигнале sim detect?
Anonim
не понял, так было или не было - нет сим карты?
Frz
Нет напряжения Вверху в угле можно сказать что небыло. Она циклично появляется но десятые доли секунды и бысьротменяется на "нет сети"
Anonim
точно так же телефон себя ведет с залипшим сим детект
Frz
В общем перекатаю и отпишу изменения
Anonim

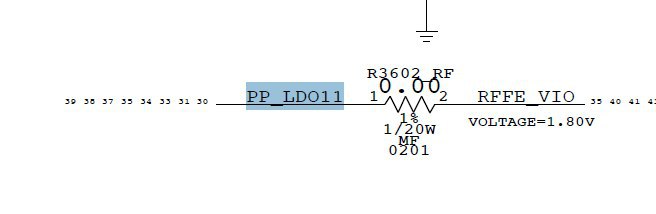

зачем катать, не спешите на R3509 с обоих сторон какое напряжение?
Frz
А если я напишу, что сим детект в кз с массой?))
Anonim
Это не кз, а логический 0. На этом контакте без сим-карты должно быть 1.8v, когда вставляешь сим, то напряжение кладется на землю переключателем в сим лотке, а через резистор на 10к питание 1v8 не просаживается. Так же важно, чтобы этот сигнал доходил до модема, если не будет доходит, то модем будет висеть в воздухе и не будет понимать, что вставленна сим-карта. Так как сигнал висит в воздухе, то он будет чуствителен на помехи электромагнитных выбросов, именно поэтому у Вас может скакать режим сети каждые 6 секунд. Логические сигналы в данном примере: 1.8v - нет, 0v - да
Frz

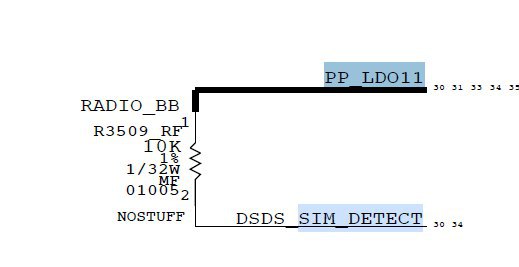

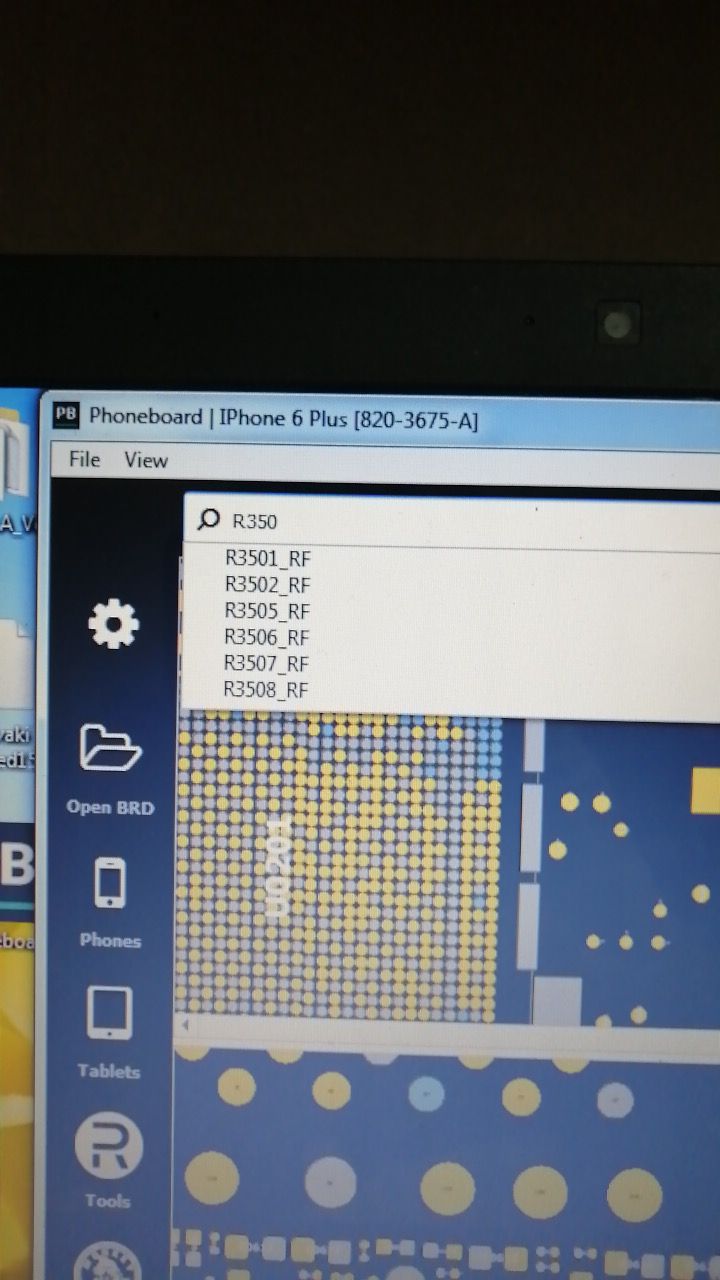

Сейчас посмотрю резюки Киньте тапком, если что то не так делаю.. В общем на схеме в диаграмме r3509 указан(то же, что и вы отправили) а в бордвью нет ее, не показывает. Посмотрел в phoneboard, тоже нет... Где он находится?
Anonim
r3509_rf
Frz
Все что находит.. ((
