дело в том, что не очень хочется разрывать цепь какими-то датчиками. При выходе из строя датчика тока, оборвётся же цепь и не будут работать родимые габариты автомобиля. Хочу что-то с нпряжением думать, что бы паралельно вклиниваться в цепь. Простите за недопонимание, если таковое есть если про магнитное поле (датчик Холла), то тоже я думаю не очень подойдет
Комментарии: 19
Roman
берешь оптопару pc817, резистор на 470ом или близкий, подключаешь плюсовой контакт поворотника к резистору, туда же где лампочка. ток будет идти по резистору и на светодиод оптопары. транзистор в оптопаре будет усиливать сигнал питания с ардуины, и выходной контакт с этой всей чепухи уходит в гнездо входа на ардуине. земли лампы и ардуины объединить сколько ламп столько и оптопар дальше подробнее только схему рисовать датчик холла не разрывает цепь
Dmitriy
470 ом при 14В на рс817? А ты смелый
Roman
а то, ладно ладно 390ком светодиод один хрен откроет
Dmitriy
Нет
Firelander
порядка пары килоом поставить
Dmitriy
390к всё равно что в воздухе будет висеть
Roman
челу нужно готовое решение
Dmitriy
Которое оптопару спалит. Ты опять людям мозг портишь своим бредом
Anonim
ну резистор уже подберётся, главное что бы идея была верная
Roman
я могу подсказать лишь направление, не нужно воспринимать все дословно чела устраивает нужно сесть, выпить чаю, посчитать ток, посмотреть даташит на оптопару, соотнести выбрать резистор этож скучно объяснять
Dmitriy
Тогда не писать конкретные значения
Anonim

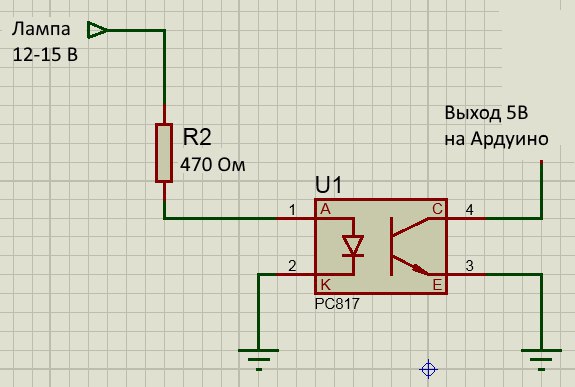

Ромн, что-то типа этого?
Roman
470 слишком малое сопротивление
Roman
это ты в протеусе нарисовал или в гугле нашел? подозрительно похоже на мои ошибочные данные по номиналу о, я знаю куда аттини13 воткнуть - в габарит
Anonim
в гугле в пеинте подправил
Roman
а в оригинале было явно не 12 вольт
Anonim

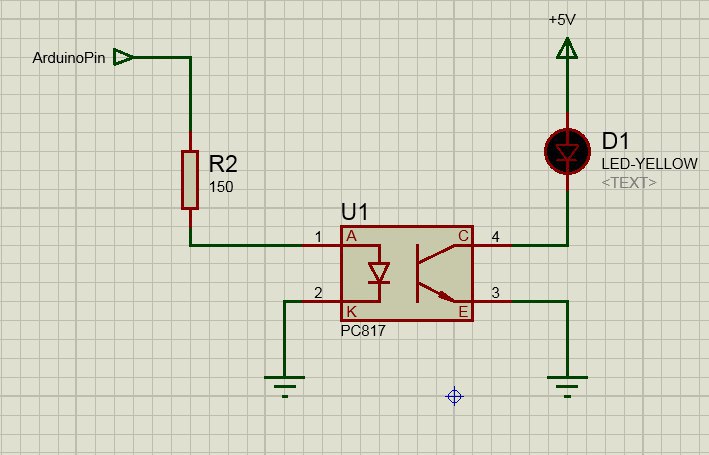

оригинал
Zahar
тип при подаче на пин сигнала С и Е замыкаются и лед светится?
Anonim
Даб
