Добрый день многоуважаемые мастера. Пришел iPhone 6 после воды, без признаков жизни. Далее что я сделал: 1) Произвел ультра звук. чистку платы. 2) Произвел замеры сопротивлений разъема на плате относительно земли, все в норме. Нет Кз на плате. 2) Произвел замер напряжения на батарее, 1v 3) Телефон запустил через ЛБП, ПК определяется, заряжается После запуска нет изображения и подстветки. 2) Далее что я сделал: 1)Подкинул рабочий дисплей 2) Проверил падения на коннекторе J2019, все в норме 3)Перекатал U1501, U1503, нет изменений 4)Проверил напруги на конденсаторах и резисторе (C2402, C2403, R2405) идущих к u2401 Cumulus.Все в норме 5) Проверил напруги на конденсаторах по линии PN5V7_SAGE_AVDDN (C2414, C2409, C2415) идущих к u2402 MESON-A1. На конденсаторах (C2414 отсут. 5v),( C2409 отсут 5v),(C2415 1,8v присутствует) 6)Снял U1501 на пятаках (А3,А4 отсутствует 5.7v), (B3,B4 отсутствует 6v),( E2,E3 отсутствует 5.7v) на пятаке D1 4.20v(PP_VCC_MAIN) присутствует . 7) Заменил U1501, результата нет Вопрос: Дальше куда смотреть? Заранее всем спасибо за помощь!
Комментарии: 23
Denys
Яблоко есть? Или вообще нет изо и подсветки
Anonim
нету, изображения и подсветки
Denys
5,7 В есть или нет, оно будет только с подключённым дисплеем и драйвером дисплея установленным на плате, 6В есть?
Anonim
6в нет, телефон включенный без дисплея
Denys
Нужно делать замеры с дисплеем
Nikolay

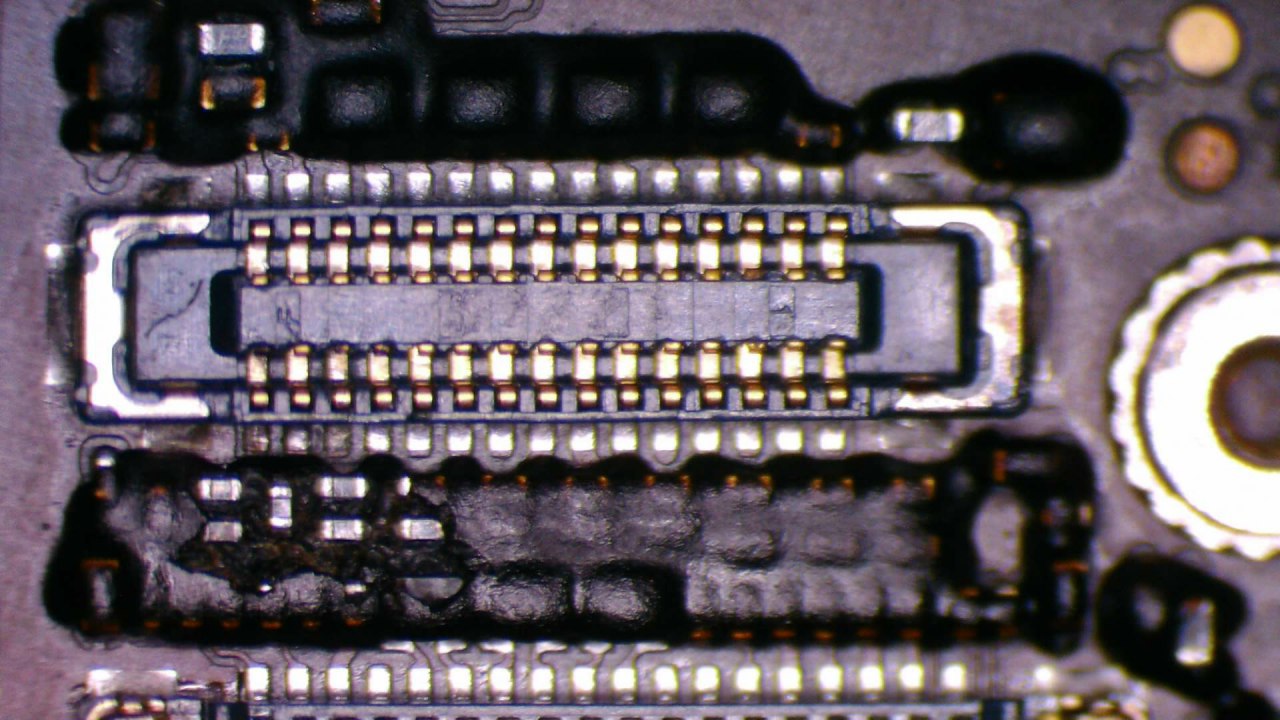

Без дисплея у вас не будет этих напряжений, коннектор дисплея осматривали ни чего не подгнило
Anonim
Как вы узнаете, что телефон стартанул и нет только картинки? Т.е. вы нажимаете кнопку включения потом тел. Стартует и вы играетесь боковой клавишей «вибро, звук» и тел вибрирует? Если это происходит проверьте на конекторе j2019 проверьте l2043 l2042 l2044 l2041 а так же не подсоединяйте конектор j2401
Anonim
Вибрации нет
Anonim
Ok, теперь подсоедините только j2019 что то изменилось? Если нет то смотрите L
Anonim
Нет изображения, есть потребление как должно быть. С подключенным J2019 не определяется на ПК.
Anonim
Если у вас эти L не в отвале и другие элементы вокруг конектора j2019 и вы можете поручиться что все схемы что вы заменили полностью рабочие и хорошо сидят, то остаётся проц... для меня был бы ремонт на этом закончен... можно попробовать катануть проц.... но кто за него заплатит за 6iphone
Sergei
ешки матрешки. когда у вас нет изо - первым делом сморим падения. если все ок - то подаем 1.8 (с обычной 1.8 мычку) на линию lcm to chestnut enable. включаем тело и смотрим поднимаются ли все 5.7в. оттуда уже пляшем. а не вот это вот всё. не проверив наличие 5.7 - бестолку в слепую диагностить. p.s. проверьте на прокрут левую гильзу
Ibragim
Проверьте кондеры на кз С1529 и С1502 иС 2071
