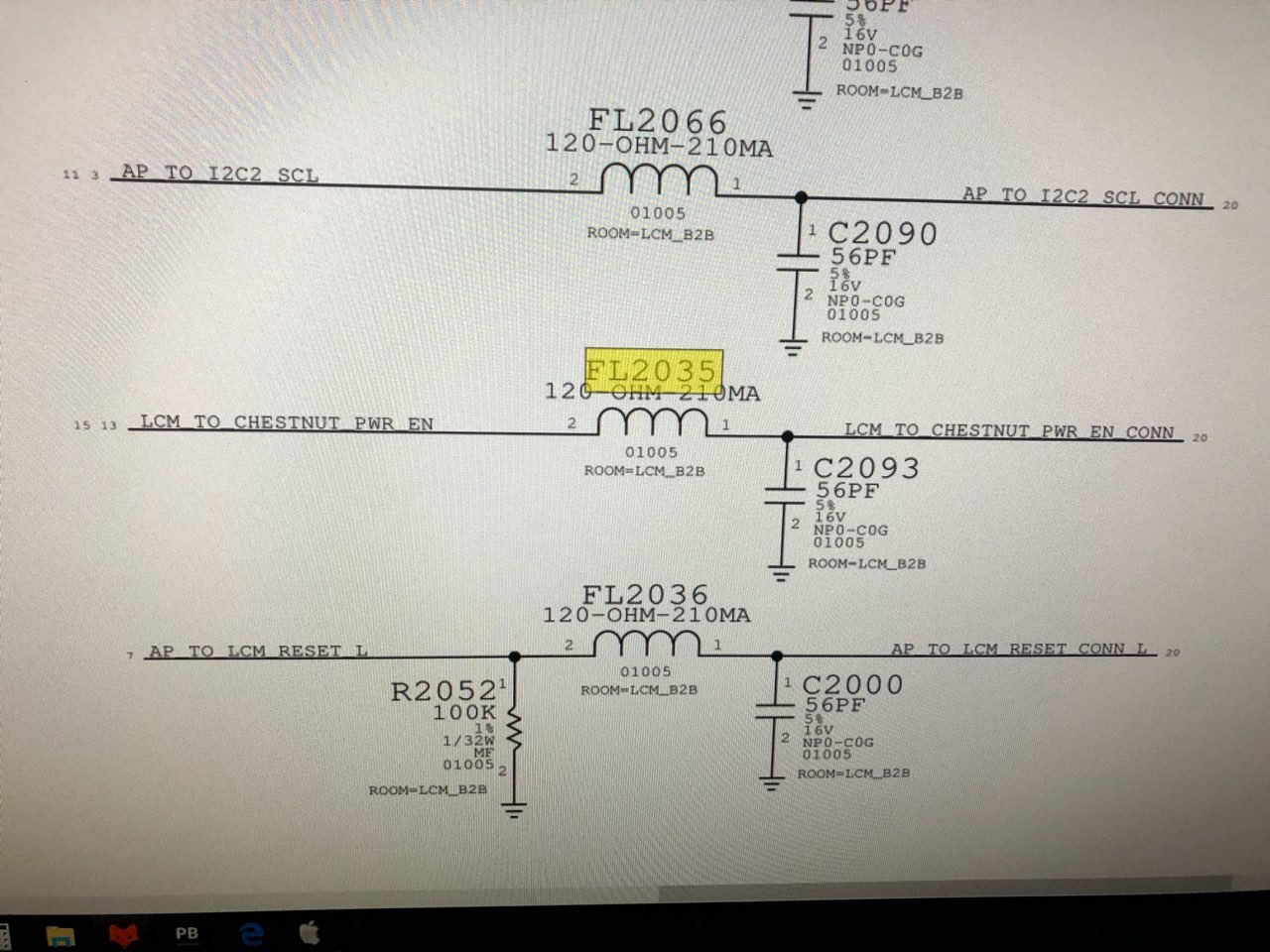

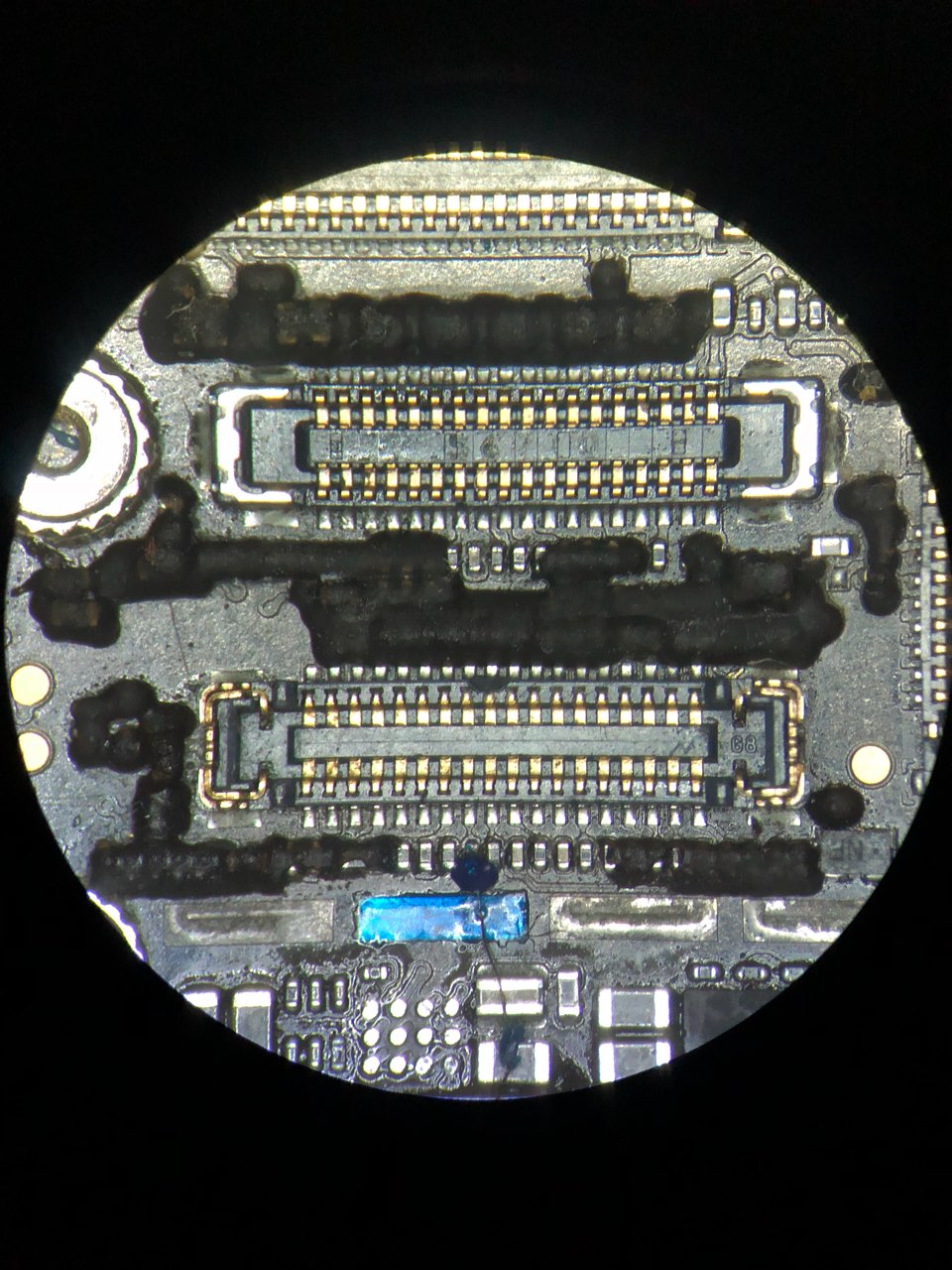

Всем привет! Кто сможет подсказать делал сенсор iPhone 6 plus U2402 наверное немого передержал фен, хотел чтоб точно припаялся и пропала подсветка. После того как пропала померял падения на разъеме j2019 всё было в пределах нормы. Подумал что от нагрева отвалился один из дайверов подсветки (так как они как раз с обратной стороны) снял три микро u1601 u1601 u1502, под ними падения все в норме кроме u1501 пятака с3 (Падение отсутствует) lcm_to_chestnut_pwr_en (Этот сигнал я так понимаю как раз включает подсветку??) Он идет на фильтр fl2035 (думаю вот оно!!! наверное фильтр под клеем в воздухе )на котором на контакте 2 ДОЛЖНО быть падение 555, а на контакте 1 падения 440, НО падений также нет. Под фильтром тоже самое, кондер с2093 заменил ничего не изменилось. контакт №2 фильтра идет на u1501 и на основной КП, может кп в отвале, но под КП на схеме показано что на том пятаке Н6 падение должно быть 555, т.е. даже со снятым КП падение на этой линии должно быть. Откуда это падение должно взяться и как его восстановить? Спасибо
Комментарии: 16
Sergei
ну давайте разбираться и думать логически. Давайте разберемся для начала что такое LCM и что такое Chestnut. Знаете ответ?
Vladimir
Лцм подсветка Chestnut это как раз дисплей я думал
Sergei
Ответ неверный. LCM (liquid crystal monitor) - наш экран, а именно матрица. Подсветка - бэклайт. Давайте дальше к честнату. Честнат - это микросхема - контроллер питания дисплея. Которая генерирует 5.7в для питания матрицы, а также запитывающие напряжения для работы сенсора. Идем дальше. Исходя из новых данных, что же это за линия LCM to Chestnut pwr en?
Vladimir
значит что матрица просит питание у контролера питания дисплея. EN значит enable, как я понимаю
Sergei
да. технически, это линия, которая берет своё начало в процессоре, входит в матрицу (в матрице нечто вроде обычной перемычки) и соответсвенно из матрицы идет в контроллер питания дисплея. Этим сигналом процессор говорит кп дисплея *поехали, включай напругу*. И этот сигнал дойдет до кп диспа если подключенна матрица
Vladimir
Без дисплея падения нет? Ааа а его я как раз снял :) так фильтр есть и он нормальный, звониться
Sergei
без дисплея на этой линии падение напряжения должно быть, тк она прикручена к кп дисплея. у вас там есть фильтр, через который линия от коннектлра идет к кп диспа. он должен быть. либо мычка. И соответственно к подсветке прямого отношения это не имеет. если у вас картинка есть - тогда эту линию можно оставить в покое, как и контроллер питания дисплея.
Vladimir
Фильтр поставил на место и падения все равно нет. Да картинка была
Sergei

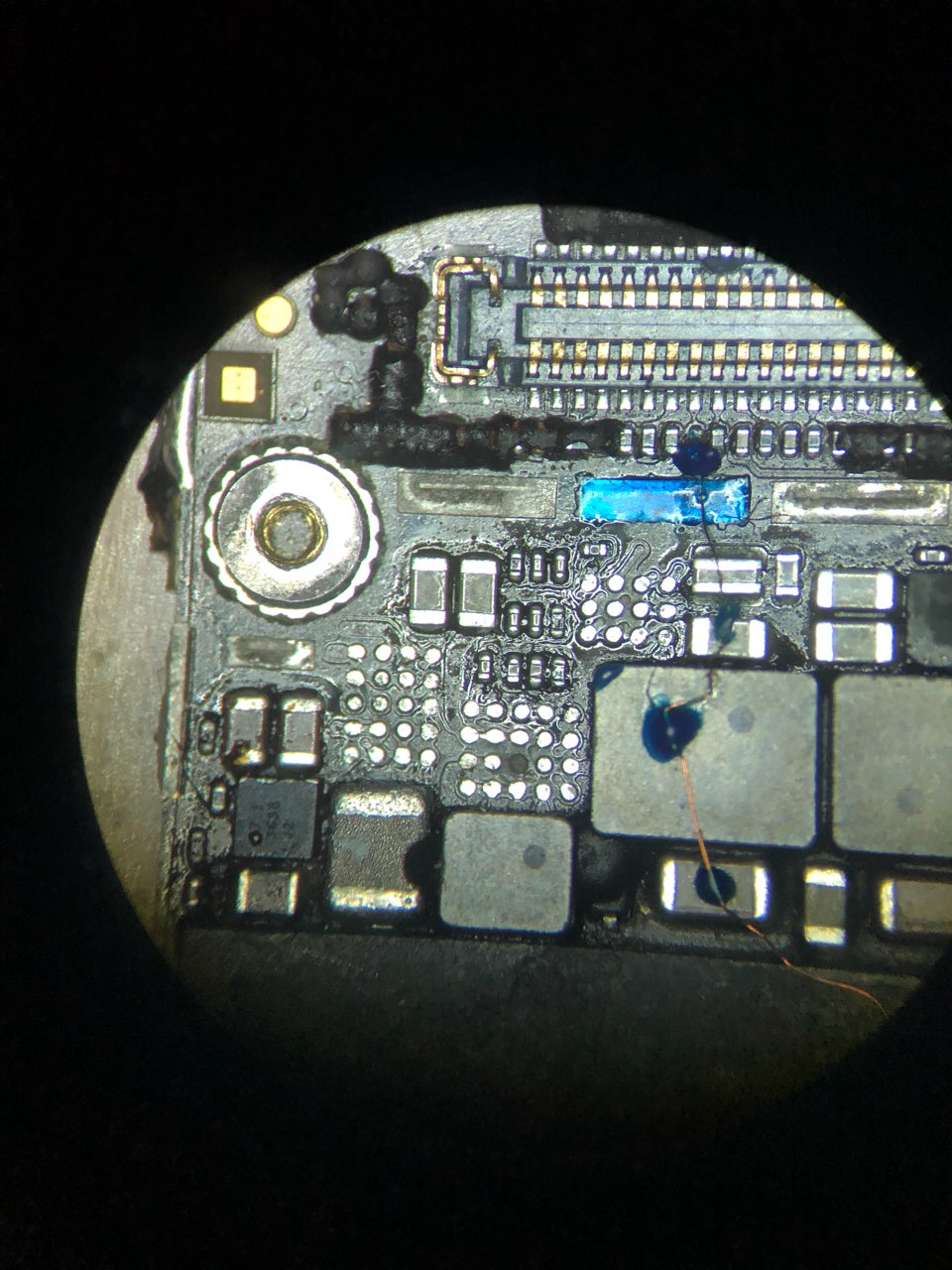

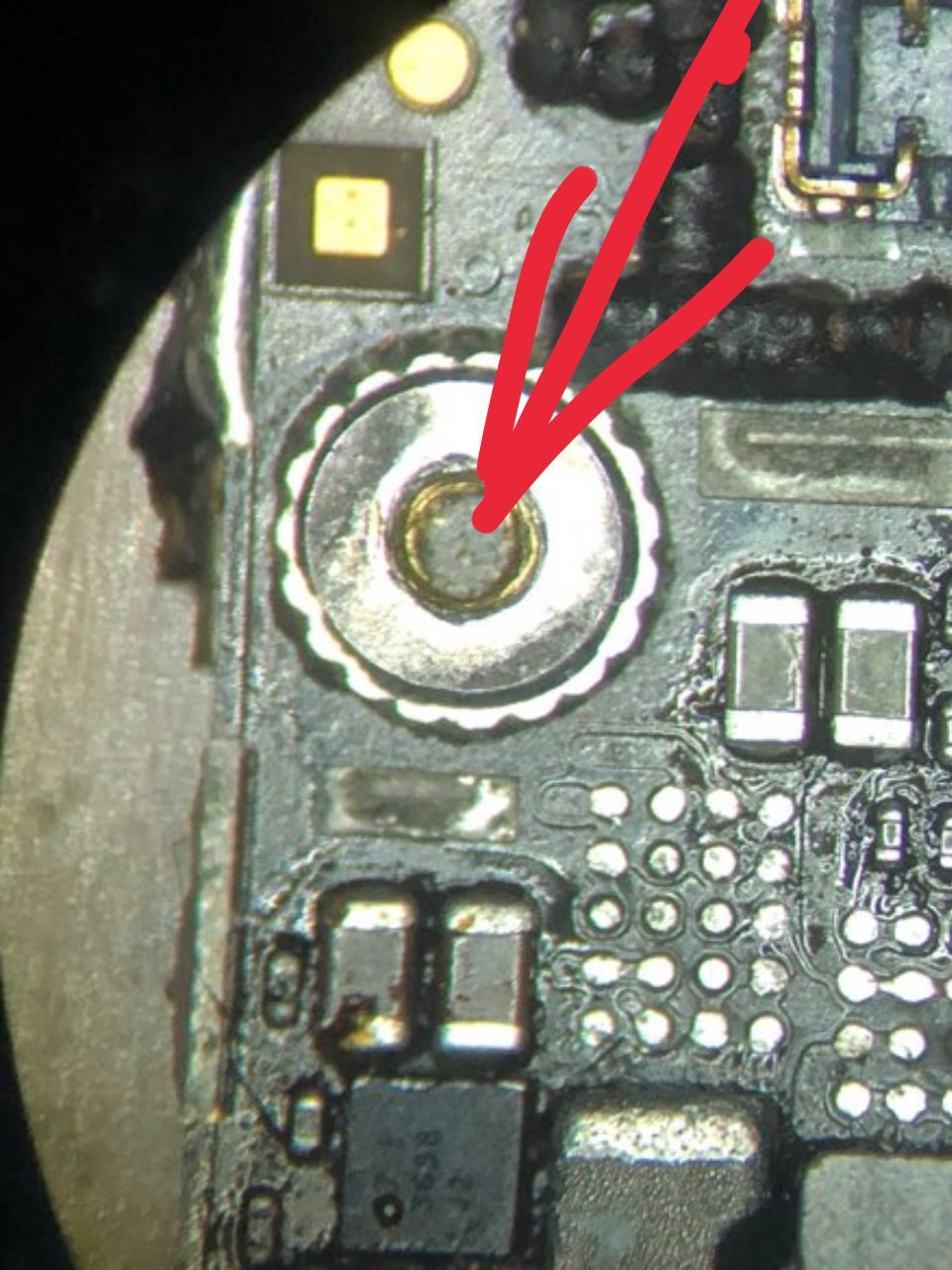

гильза не вкручена? это ваши фотки? Если ваши, то у вас дыра в плате.
Vladimir
Фотки мои, где дыра? гильза нормальная. Там все норме, то стружка от гильзы а текстолит целый абсолютно
Sergei
под этой гильзой идут все эти линии во 2м слое. Вскрывайте гильзу, восстанавливайте линии. Если ранее не делали никогда - тренируйтесб на донорах
Vladimir
Гильза целая 100%
Sergei
ну яб на вашем месте её спаял и посмотрел еще раз. ну..либо фото такое. вам виднее
Vladimir
То стружка самой гильзы Ну да так я снял все что по моему мнению получило порцию тепла после работ с сенсором u2402
Sergei
простите мой неловкий вопрос. а где кп дисплея?) где кп диспа?)
Vladimir
Здравствуйте! Телефон вернулся через неделю снова без подсветки. Подскажите пожалуйста что может быть причиной? Падения на разъёме все в норме, напряжения промерял на всех кондерах оно 4.3В не знаю так ли должно быть и до и после катушек L1589 L1503. На диодах также 4.3В с обоих сторон, это же не нормально? Все что в цепи двух драйверов подсветки u1502 i u1580 везде 4.3В. хочу найти причину почему подсветка снова исчезла, но не знаю как...
