Еду на работу пробовать) Итааак))))) это кп модема) intel. Ща поменяю. Замена кп не решила проблему. Друзья. Я близок к тому чтобы сдаться. Снял кп модема опять. 7,9 вольт поставил. Вся плата во фризере) потребление 0,123 не греется ни че го!!! Если дооолго ждать начинает греться транс. Но я кго уже снимал. Дело не в нем. Подавал питанте в разные точки. Ничего. Аномалий нет, кроме просадки по по катоду 200 вместо 600. Ребята дайте совет. Теперь она не стартует совсем. Висит на 0.125. И заряд пол ампера(((
Комментарии: 28
Mikhail
Друзья проц Х - такое произошло .. видимо от того что ударник , либо я так кампаунд чистил .. беда? Или ещё есть шанс?
Anton
Если кнопку при этом не нажимать!) Смотрите, что за пятаки, те что активные, пробуйте восстановить. У fonekong видел ролик, где они за краюшки цепляются. Правда работоспособность проца они по окончанию восстановления не показывали https://youtu.be/aD9nNvOHIaI
Igor
Можно и нажать.
Anton
Хотите сказать, что при попытке запустить плату на 8 вольтах, плохого ничего не произойдет?
Igor
Хочу)
Anton
Сегодня проверю...
Akylbek
Попробуйте нажмите, ничего не произойдёт. После 5в, мосфет не даст стартанут аппарат
Ivan
+. Подтверждаю. И при 8в удобно искать утечки в 1мА
Mikhail

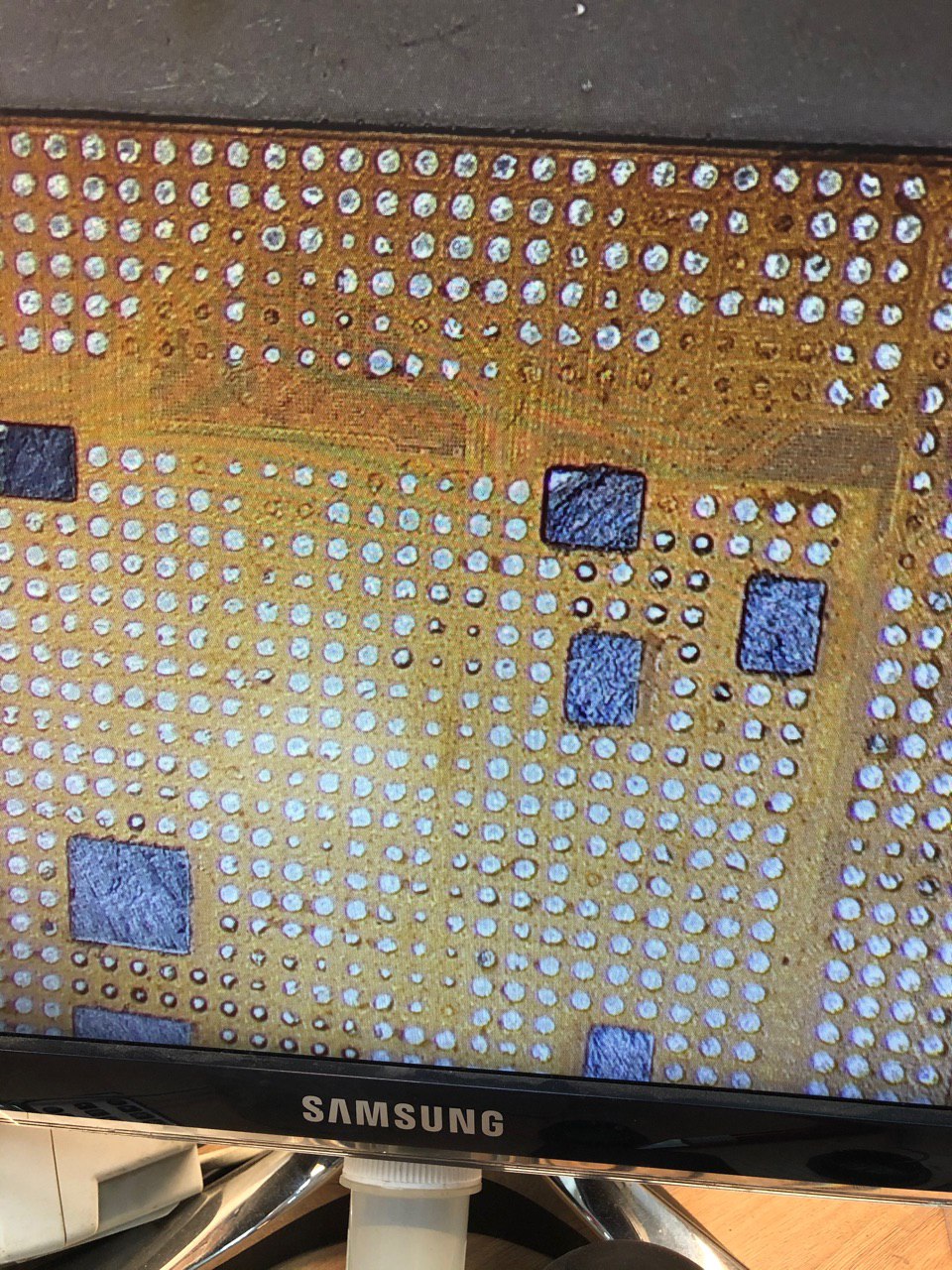

Да ободки хорошие делаю - в центре пришлось несколько маской заливать тк масса была на других не было .. завтра буду реболить .. единственное все трафареты что у меня есть (wl) и ещё какой фирмы - гнутся даже при не высокой температуре .. (( досада Видео очень полезное!!!
Ivan
Температуру высокую ставишь значит. Я любым накатаю Или фен моросит не держит Был плохой грул 250 градусов не больше мне нужно Даже 240 Если гнёт Разогрей матрицу так Чтобы она гнулась по краям во снаружи Тогда центр будешь держать и все у тебя накатается нормально
Mikhail
Понял - чтобы центр прижался к проца а края задрались .. свой wl - даже 170 грел - гнётся - думаю подделка пришла - фен ф Квик - не врет.
Ivan
Тогда реал гавно трафарет Я QianLi юзаю
Mikhail
Думаю лишний раз не греть - заказывать куан ли- Сеня раз 5 пробывал .. задирает очень По России такие где то продаются? С али долго ждать
Ivan
В Москве продаются
Anton
Помогло или сарказм?=)
Mikhail
Пока подготовил площадки - завтра накатка
Anton
Ок
Anton
А разве есть трафареты, которые не гнутся? У метала свойства такие, расширяться при нагреве, думаю тут ничего не поделаешь, разве нет? У меня Amaoe разной толщины - так-же ведет их как и дешевый китайский, плюс в том что рисунок точный и дырки квадрытные, а в остальном вродь то-же самое
Andrey
разная температура
Mikhail
Паяльник с флюсом Ура :-) Несомненно - но если другие трафареты и 220 держит не ведёт сильно то эти на 150 дугой сразу загибает .. грю гавнище Катайское пришло скорей всего ..
Anton
Магия, подскажите тогда, какие трафареты на 220 не ведет?
Serega
я лужу розешкой,потом кладу проц на нижний подогрев и зачищаю зубочистками
Mikhail
Спасибо!!
Ivan
Есть шанс . Тестером проверь сигналы для начала Главное чтобы не в коротком. Второй слой маской замаж. Если ободок хороший. То зачистить его и на накатке шаров там будет хороший шар. Если дорожка с боку. 0.08мм провод аккуратно подпаять тонким жалом. Я восстанавливал впринципе все ок
Serega
Каким образом чистил?
Gretsky
Просадка по аноду?) после замены драйвера стало норм?
Aleksandr
Нет. Осталась такой же. Но подсветка есть.
Gretsky
Оч странно, а диод цел?
