Всем привет! Если iPhone 6 plus был в кз u1601 (малый аудиокодек) заменил его и всю обвязку вокруг него (были подгоревшие элементы) телефон включился, но не заряжался. Заменил Тристар и тигрис (также заменил подгоревшую обвязку тигриса) но зарядки не было. Измерил падения на разъёме нижнего шлейфа J1817 и половина элементов обвязки в клею была в воздухе, всё припаял на место. Телефон начал заряжаться и казалось все хорошо, но простояв на зарядке 5 минут потух и не включается. Потребление 0.03 -0.07-0.00А по кругу, на тепловизоре тепло пульсирует на процессоре, и другого ничего не греется. Напряжение 1.8 на i2c0 пару секунду есть 1.8v и сразу падает в 0. (Падения под тигрис и Тристар все в норме кроме Тристар пятака F6 pp_tristar_pin. C1704 менял и тигриса пятак Е2 ( CHG_ACT_DIO.) Подскажите что могло произойти с ТА? И как поставить диагноз? Спасибо
Комментарии: 41
Newalyashka
Если потребление циклично и на всех i2c 1.8в, то может озу. Но почему она могла отвалиться это странно.
Vladimir
Сейчас посадил обратно Тристар, тигрис и ключ q1403 и телефон запустился как ни в чем не бывало. Но через минут 10, когда остыл наверное опять не включается и потребление на видео. Что-то наверное в отвале, только что конкретно предоставить себе не могу. Подскажите что-нибудь, как восстановить работоспособность ТА!?
Ibragim
Может жесткий перекатать было один раз
Vladimir
Сейчас посадил обратно Тристар, тигрис и ключ q1403 и телефон запустился как ни в чем не бывало. Но через минут 10, когда наверное остыл опять не включается и потребление на видео. Что-то наверное в отвале, только что конкретно предоставить себе не могу. Подскажите что-нибудь пожалуйста. iPhone 6 plus
Newalyashka
Проц может в отвале. Прогрев дает кратковременный эффект. Либо межслой.
Vladimir

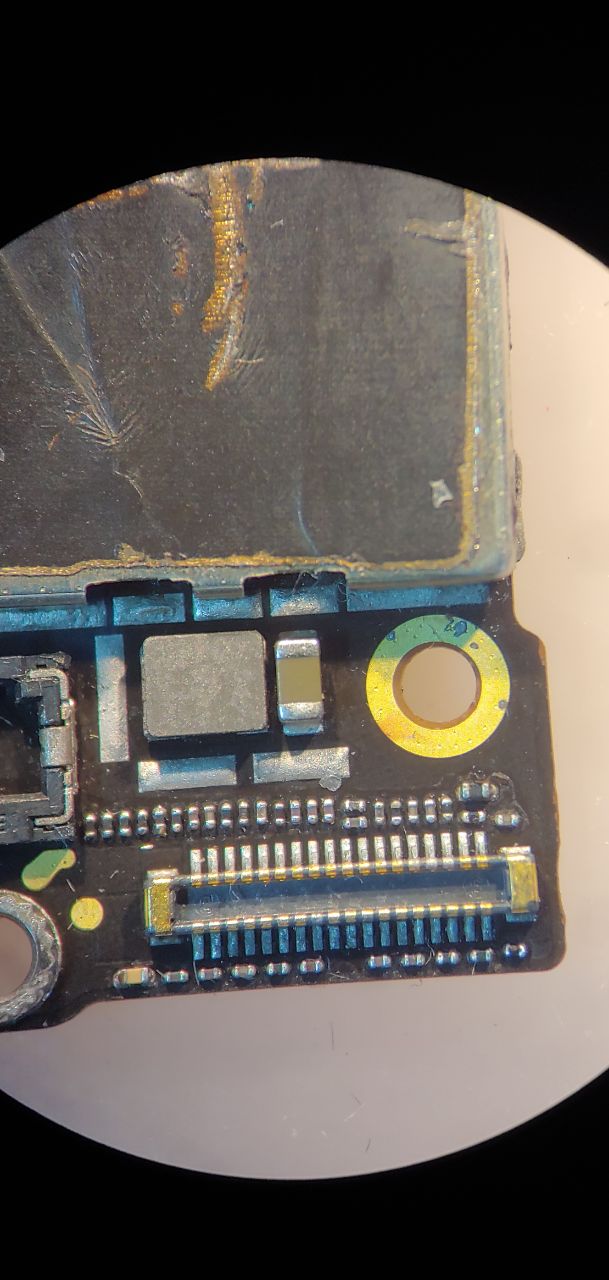

Проц очень маловероятно, всегда накрываю чем либо от тепла, уже почистил компаунд вокруг нанд, думаю там может резистор какой-то в отвале, но нет. Что еще может в этих краях привести к не запуску? Аудио усилитель? Межслой это жесть, если это он...
Newalyashka
Кодек не может. Завит не от того что накрываете проц или нет. Мне часто платы приходили с межслоем, особенно нанд/цпу, было тако что по несколько выводов не звонились между собой, а после прогрева еще больше их становилось. Такие платы на квартет уходили.
Vladimir
Как диагностировать можно не скажете, что измерять? Падения? А то что 1.8 падает в ноль из-за этого как бы и не запускается, не может это быть основной КП? Это он же дает 1.8в?
Newalyashka
Ща освобожусь подумаем
Vladimir
Добрый день!
Newalyashka
Обычные фильтрующие кондеры. Только на плате их нет. Написано: NOSTUFF Приветствую
Vladimir
По моему 6 plus говорили что позже возможно подумаем :) думал думал и сам ничего не придумал. Единственное это расчистил компаунд вокруг нанд и припаял все что отвалилось при чистке.
Newalyashka
Да, сейчас на работу приду)
Evgeniy
Похоже на отвал проца....
