Подскажите плиз, айфон 6 частично водник, замена тристар, потом 4014 - перекатал и перешил нанд, начал загружаться, но не активируется, 3u пишет что нет модема, нет имей, нет прошивки. Поменял кп модема, перекатал модем с пятаками...питания входные вроде есть, одно VREG_SMPS1_0V90 то есть, то нет....куда смотреть подскажите
Комментарии: 11
Ibragim
Попробуйте поставить другой тристар,нет то другой трансивер,кварц.Или ищите в местах где были корозии может дороги гдето отгнили.В конце работ снова обновить
Dmitriy
Прыжки напруги из-за модемного кварца могут быть, начните с него
Vladimir
Подскажите плиз как вообще меряются напруги модема - он должен быть снят, при этом надо кому-то звонить и измерять напряжение на пятках относительно земли? Спасибо Может оно так и должно то есть то нет?
Dmitriy
Ну мерять- относительно земли, так точно))) но при снятом модеме не запустится его КП... т.е. на установленном модеме меряется Когда «поиск сети» или «нет сети», то происходит ребут модема... да бы попробовать сеть найти.., от сюда и могут быть прыжки, но.. меряя напруги нужно задерживаться на каждой из них, да бы убедится, что там точно 1,8, допустим, и оно не скачет
Vladimir

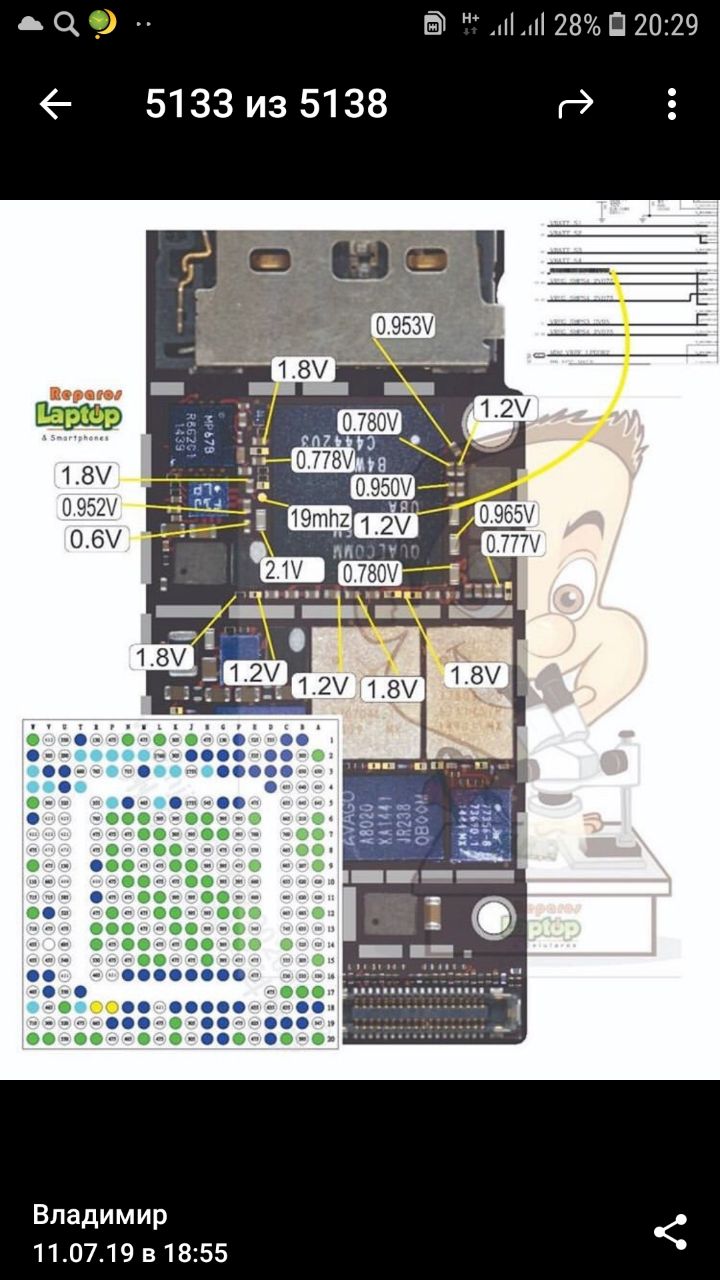

Я когда-то видел что схема типа скриншот пятаков под модемом и на них кто рисовал напряжение, на каком пятке какое по величине. Я думал именно так. А это надо просто в цепи каждого пятака измерить где-то на плате. Подскажите ещё пожалуйста как сигнал измерить без осциллографа? Это же тоже напряжение какое-то малое? Или как это понимать "сигнальная шина" и шина питания. Спасибо
Dmitriy
То скрин падения напряжения( при снятой микросхеме, на диодной прозвонке, плюсом тестера на массу, а минусом на каждый из тех пятаков) должно сходится На 6 справа, от модема, есть куча конденсаторов... там основные напряжения модема... обычно начинают с них Где была вообще вода? Сим приёмник был залит? Под ним тоже может быть беда. Еепром тоже бы откатать
Vladimir
Нет, нет! Это я видел давно когда не было ни фонбоард ни рефокса. Это от руки были написаны именно напряжения на пятках модема
Unknown
Кп запустится без модема
