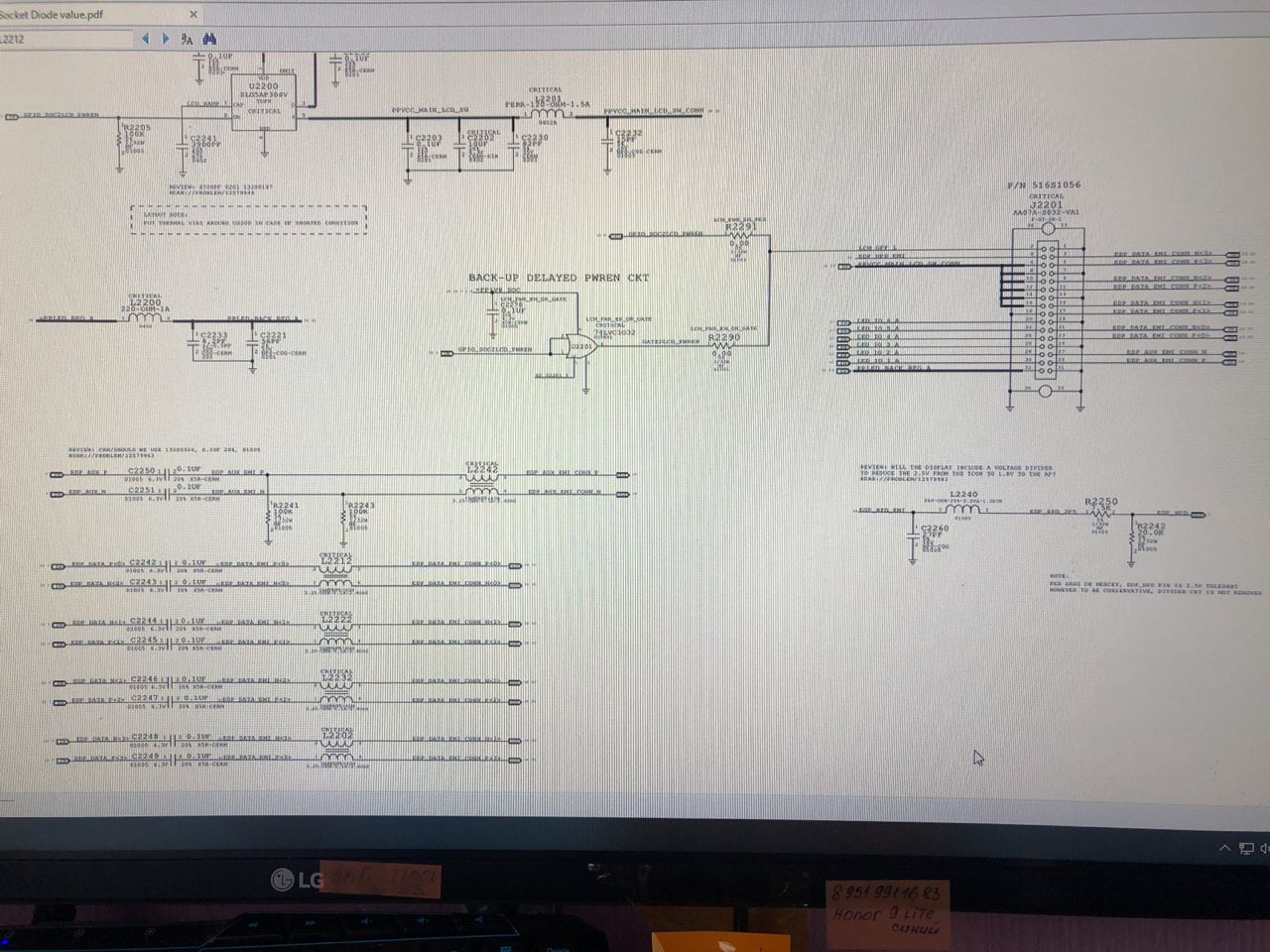

Доброе утро, подскажите ipad mini 2 нет изо (рабочий модуль подкинуть не могу), есть подсветка. На разъёме напруги все есть кроме той стороны где фильтра стоят. Там же и разделительные кондесаторы, так вот до них есть напряжение, после нет... Так и должно быть?
Комментарии: 16
Anonim

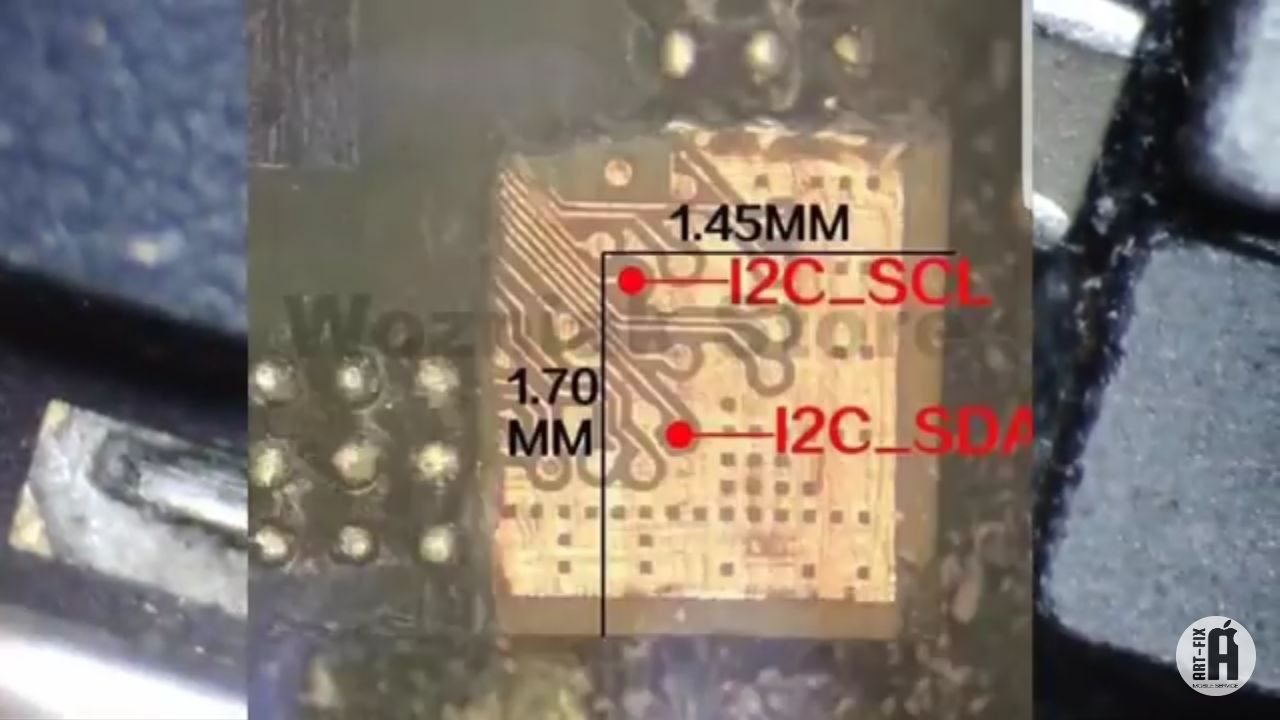

Расчистите гильзу, явно же повреждения под ней.
Pro-mobile
+ за правильное название конденсаторов
Ibragim

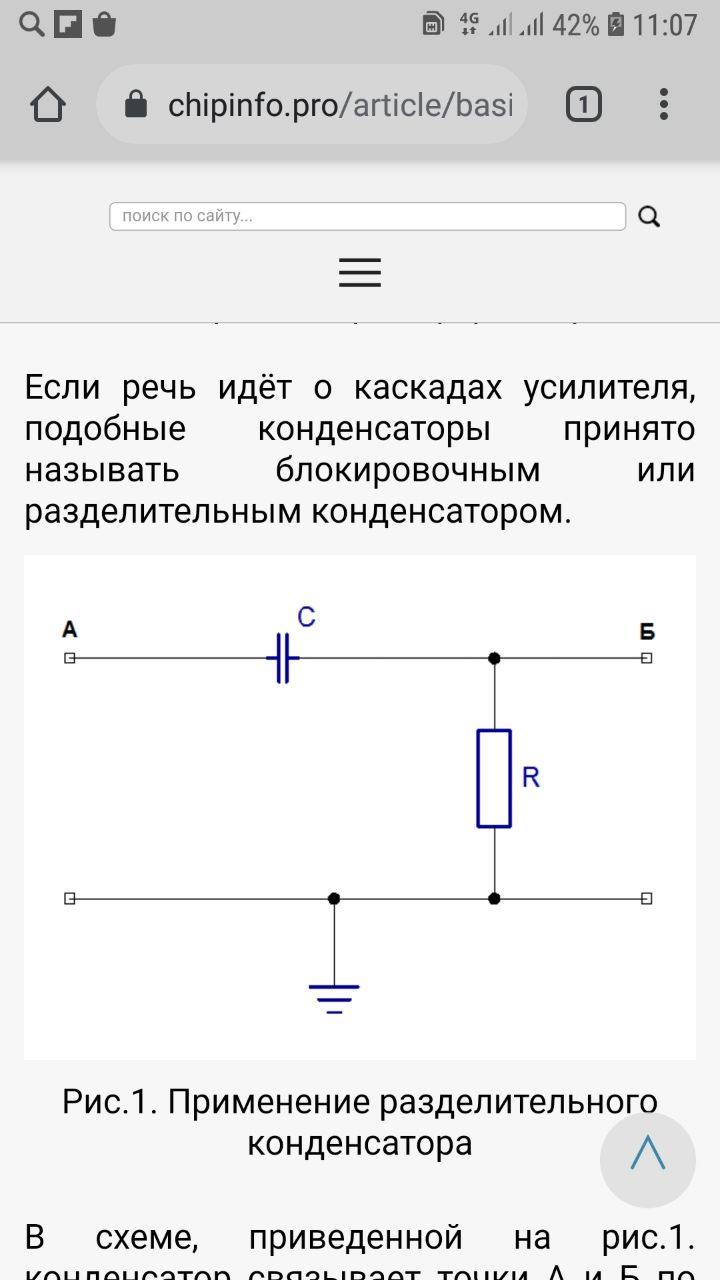

Такой конденсатор имеет названия: (разделительный).Но сам часто называю их проходными на колхозном более понятном языке.Знаю на колхозном уже занято))
Pro-mobile
Нет, Ибрагим друг. Блокирующий конденсатор, он сидит на массе и убирает пульсации, а разделительный конденсатор служит для того, чтоб протекала переменка
Newalyashka
Блокировочный не слышал, а вот ёмкостная развязка да. Емкостные — передача сигнала производится на высоких частотах через разделяющие конденсаторы малой ёмкости. Или еще называют гальваническая развязка. Используется для развязки напряжения, чтоб уменьшить влияние. Скорость у таких нанд выше, у которых данные проходят через конденсаторы, чем у обычных нанд. +
Ibragim
На масее которые это фильтрующие или накопители
Pro-mobile
Меня в колледже учили по-другому, значит у нас были только разделительные и блокирующие. Все, что на массе – это блокирующие, они блокируют пульсации и пропускают при этом только постоянку, а разделительные – это которые не на массе, они служат для того, чтобы пропускать только переменку.
Ibragim
Да все верно,самого так учили,но как тогда понять,что я скинул выше
Newalyashka

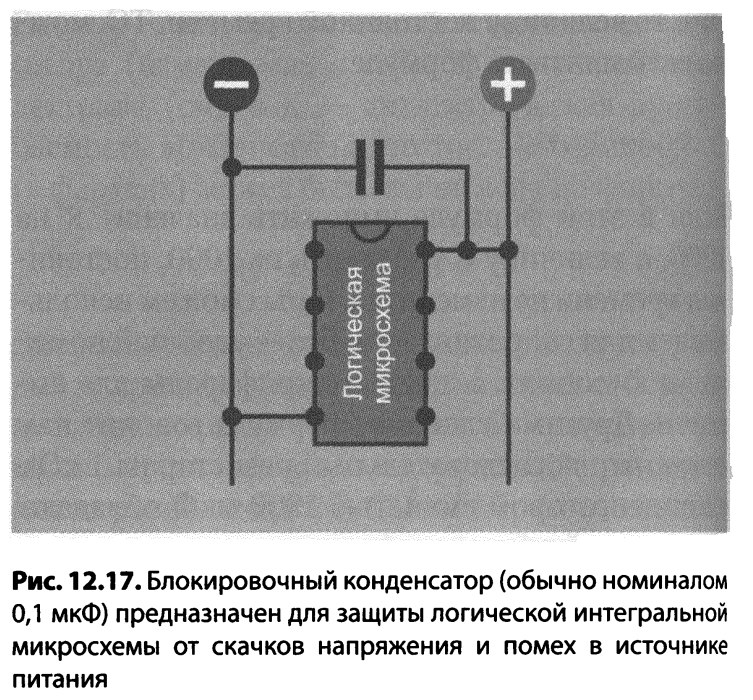

Энциклопедия электронных компонентов. Том 1. Платт Чарльз. Хорошая книжка)) просто надо читать что в книгах пишут, а не гугл)) +
Pro-mobile
Это неправильное название
Ibragim
Возможно))
Pro-mobile
По рукам бы дать такому объяснялке
Ibragim
Самого это теперь запутало)
Dmitriy
Тот, на рисунке, для отсутствия на выходе усилителя постоянки... Типа он её должен блокировать. Отсюда и выражение так нависал автор. Но чуток не правильное...
Pro-mobile
Видимо
Ibragim
Да да видимо придумал на ходу
