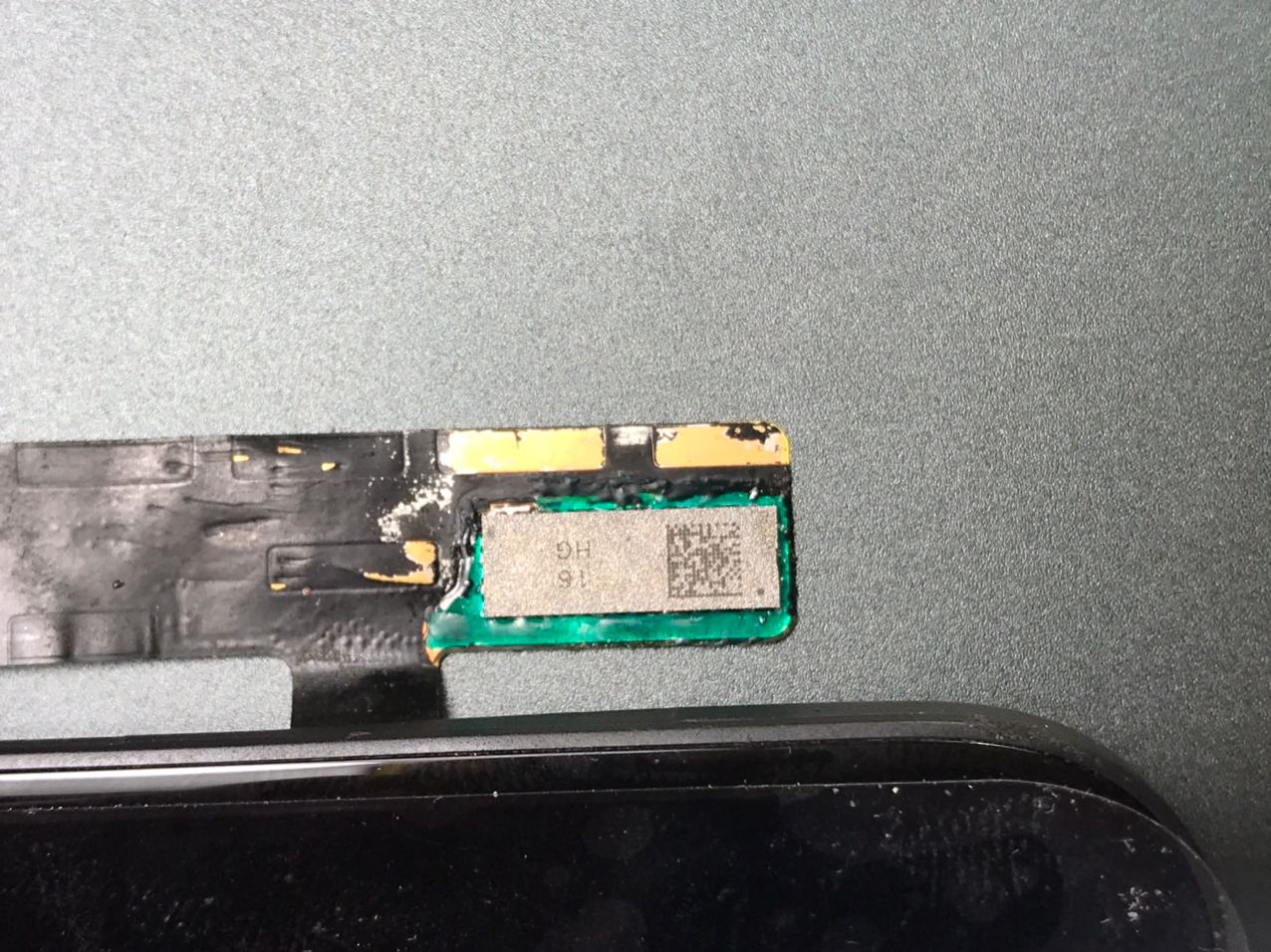

Всем привет, iPhone 7 Intel не работает кнопка home (Не работает отпечаток, не работает нажатие, не видит серийник в 3utools). Кнопка точно рабочая причём родная (подкидывал на другую плату, серийник показывает). Падения все сравнил с донором, отклонений нет, питания 3,0MESA, 1,8MAMBA, 1,8MESA, 2,75MAMBA проскакивают при включении и пропадают. SPI глянул, падения присутствуют. Подскажите пожалуйста Бобик сдох или что-то упускаю.
Комментарии: 36
Meliorlabs
Подкидывали на каком дисплеи ? Может колхозит шлейф от подсветки с 3 д тач Из простого Из по сложнее Прозвоните коннектор на плате полностью и смотреть, что там не так Питание 3в меса замерить
Vladislav
Дисплеи разные пробовал, как и кнопки, разницы нет. На коннекторе все в норме, питания поднимаются при запуске и через несколько секунд пропадают. Upd: Сейчас махну коннектор, что-то он мне не нравится.
Aleksandr
Парни всем добра!подскажите iPad Air (a1474)не стартует,тухнет на яблоке.поменял акб заведомо рабочий так же не стартует.в чем может быть дело?с айпадами редко сталкивался.
Vitaly
Это такие звуки для драматичности картины?
Aleksandr
Это ремонт в соседнем помещении
Anonim
По квадрату вы измеряете падения до левел шифтеров, а не до проца. Дальше ясно?
Vladislav
Понял, благодарю за наводку, сейчас буду смотреть.
Anonim
Кстать, проверьте еще 2устройства, которые еще висят на этом квадрате. Если не алле-катать проц. Там вроде фронталка и/или als/prox. Не помню. В любом случае, это быстрее, чем вымерять.
Vladislav
Спасибо, поглядим
Unknown
А это причем?
Unknown
Другой модуль и другую кнопку и смотрим серийник На плате подогнуть коннектор 3д тача
Vladislav
Пробовал и не один дисплей и не одну кнопку, точно в плате дело, коннектор подгибал, сейчас махну на всякий чтобы точно убедится что не в нём дело.
Unknown
Генерация по spi клоку есть ?
Vladislav
Хороший вопрос, осциллографа не имею, по этому возможности замерить нет, промерял только падения.
Unknown
Пожалуйста) Светодиодом))))
Vladislav
О как) Какой подойдёт для этой цели?
Unknown
Ну же) вы правильные вопросы задаете) у вас все получится)
Vladislav
Спасибо, может чего и выйдет, в любом случае интересный опыт )
Vladislav
Коннектор махнул, дело не в нём, заменил все конденсаторы и резисторы по всем линиям SPI DIGITAL, результата не дало. Завтра уже буду каким нибудь колхозным способом смотреть есть ли генерация по spi и сравнивать с рабочей платой. У кого нибудь ещё идеи есть что может быть?
Unknown
Инит перед клоком должен быть высокого уровня Что в вашем понимание digital?)
Vladislav
А вот тут поподробнее можно? На сколько я понимаю обмен данных по клоку можно увидеть по мерцанию светодиода, инит высокого уровня это как понять? Не стал перечислять все линии до которых докапался, они все по схеме объединены в группу SPI DIGITAL....
Vladislav

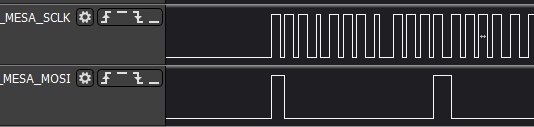

Выходит мне нужно два светодиода, один подключить на MOSI, другой на SCLK и при правильной работе я должен наблюдать приблизительно то, что видно на вашем фото? Прошу прощения, ошибся немного, они объединены не в SPI Digital, а в MESA DIGITAL 1/0.
Unknown
Лучше анализатор А так осцилограф, Светодиод приблизительно покажет, я не помню какая там частота, хоть светодиоды не инертны у них все равно есть ограничения по сравнению со спец оборудованием Минимум клок должен быть Позже гляну
Vladislav
Это само собой разумеется, было бы спец оборудование, но к сожалению пока довольствуюсь тем, что есть )
Vladislav
Ещё такой вопрос к Вам: если клока не будет, какие действия нужно будет предпринимать чтобы он появился? Или если он всё же будет, но при этом серийник все равно не будет считываться с кнопки?
Unknown
1 вариант это абвязка или выдача без ремонта Насчет второго то возмите рабочую плату и уберите фл возле коннектора по спиай и посмотрите результат Сначала идет сигнал подключения кнопки потом все питания(кроме16 они на сканер) Потом инит спиай и т д
Vladislav
Понял, телефон мой под восстановление, так что вариант выдачи без ремонта отпадает, буду добивать до победного конца, ну или до того момента когда заменю уже всё что можно и нельзя но кнопка так и не заведётся )
Unknown
) ну с таким. Настроем все получится!) А тем более если аппарат ваш то можете заказать оборудование
Vladislav
Спасибо! Оборудование никогда не помешает, но сначала на него ещё нужно заработать )
Dima
добрый вечер! разобрались с кнопкой?
Vladislav
Ага, причиной был пробитый порт SPI AP TO MESA SCLK CONN в проце. Сопротивление было 500Ом, а не 227кОм как на исправном аппарате.
Dima
спасибо. как раз на этой линии падение отличается в 50мВ от рабочего аппарата. дальше смысла нет ковырять я так понял?
Vladislav
Сопротивление измерьте так же как вы измеряете падение. Падение соответствовало донорскому аппарату, так что это ни о чем не говорит.
Dima
сразу не додумался сверить сопротивление. спасибо. завтра попробую. кстати, еще вопрос, Вы механическую кнопку пробовали? заработает хотя бы так?
Vladislav
Пробовал, с мертвым портом SPI в процессоре не работает никакая кнопка кроме разве что блютуз
