Приветствую, товарищи! Прошу помощи по 6s Был залитик, совсем чутка, принесли на замену экрана и акб Самое подгнившее место было где ldo на камеру 2.85v Проблема только с основной камерой. Заменил стаб, пропаял чутка подгнивший пятак. 2.85 есть Камера не работает Последовательность действий: Заменил стаб, прошёлся по всем падениям коннектора с помощью ibridge без подключенной камеры и все ок. Подкинул 3 100% рабочие камеры 1.2 есть 1.8 есть 2.85 есть Прошил Снял строб драйвер Замерил падение sda, scl без строба, и камеры, также с двух сторон резисторов подтяжки к 1.8, все ок Заменил строб драйвер Все линии mipi от камеры к процу целые и падение одинаковое Еще раз прошился, подкинув другую 100% рабочую камеру Глянул глянул sda, scl, clk и на всех линиях один раз появлялся микропакет данных, длиной в долю секунды И ничего((( Разумеется фонарик по нулям Заглянул под все металлические щитки, даже под углом, где по классике скрываются подлянки, которые можно днями и ночами искать, если не проявить внимательность Кароч всю голову сломал Остальная периферия полностью рабочая, да и воды то было вообще чутка Все щиты подняты, везде чисто Если бы пробило проц, то я думаю, что не увидел бы этот единичный пакет данных на scl, sda и clk Есть какие мысли у кого?
Комментарии: 10
Newalyashka
Фронтальная камера работает только?
Anonim
Забыл написать Да, она работает
Unknown
Если не меняли стаб то Затяните 3в на 2.85 с тристара(аналогично на 6 они возле тюнера только под маской) Дальше осмотр и заменна коннектора
Anonim
Коннектор в идеале, ни один пин не тронут водой Иначе по ibridge я бы увидел обрыв, или отклонения в падениях Есть смысл с тристара подтяжку делать, когда 2.85 чётко есть? Я как на мультике смотрел, так и осциллографом
Unknown
Не верьте) Питания подтяните для исключения просадки напряжения или нехватки тока (оно у вас при запуске не проседает?)
Anonim
Ок, ща кину с тристара 3в и отпишу
Unknown
Там и меса рядом и под маской справа возле тюнера тристар3в А насчет коннектора люди тратили пару дней пока не дошли до замены коннектора
Anonim
Я компот вокруг коннектора обильно так зачистил и всё блестит Уже не раз сталкивался с ситуациями, когда под компот лезешь и мелочёвка подгнившая обнаруживается Хорошо, спасибо) Ща сделаю
Unknown
Ждем
Anonim

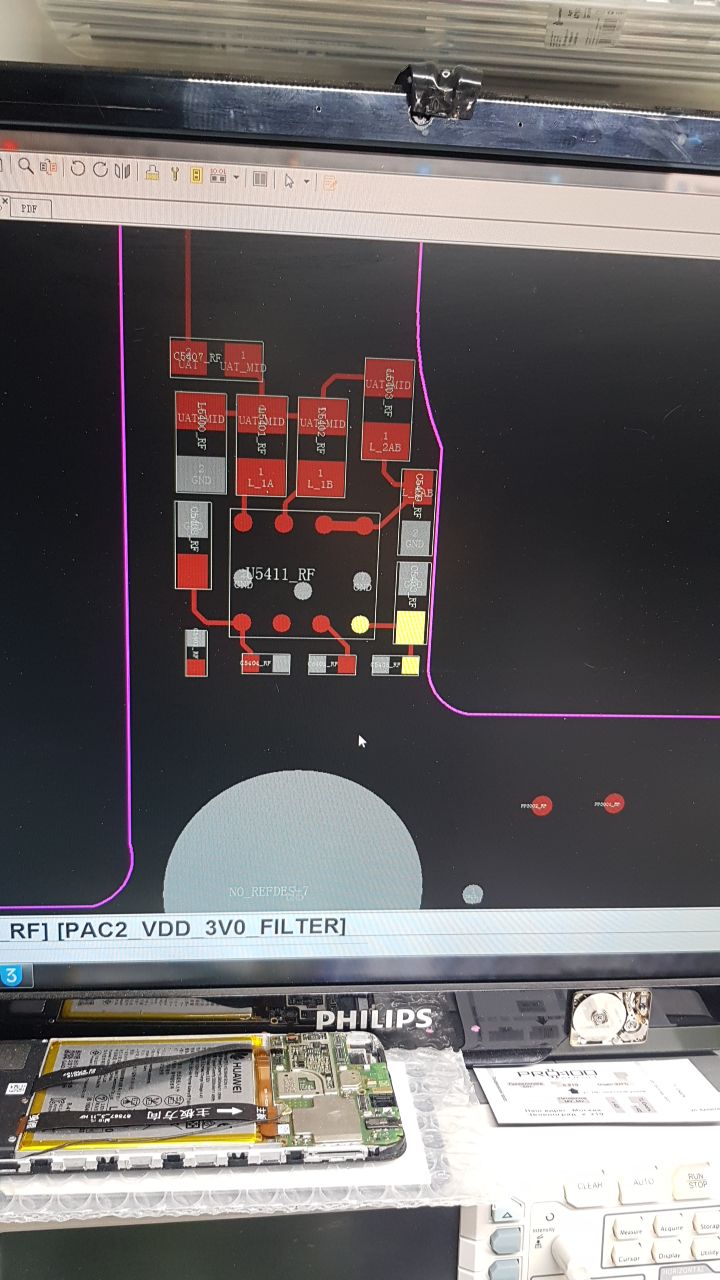

Этот с тюнера, верно?
