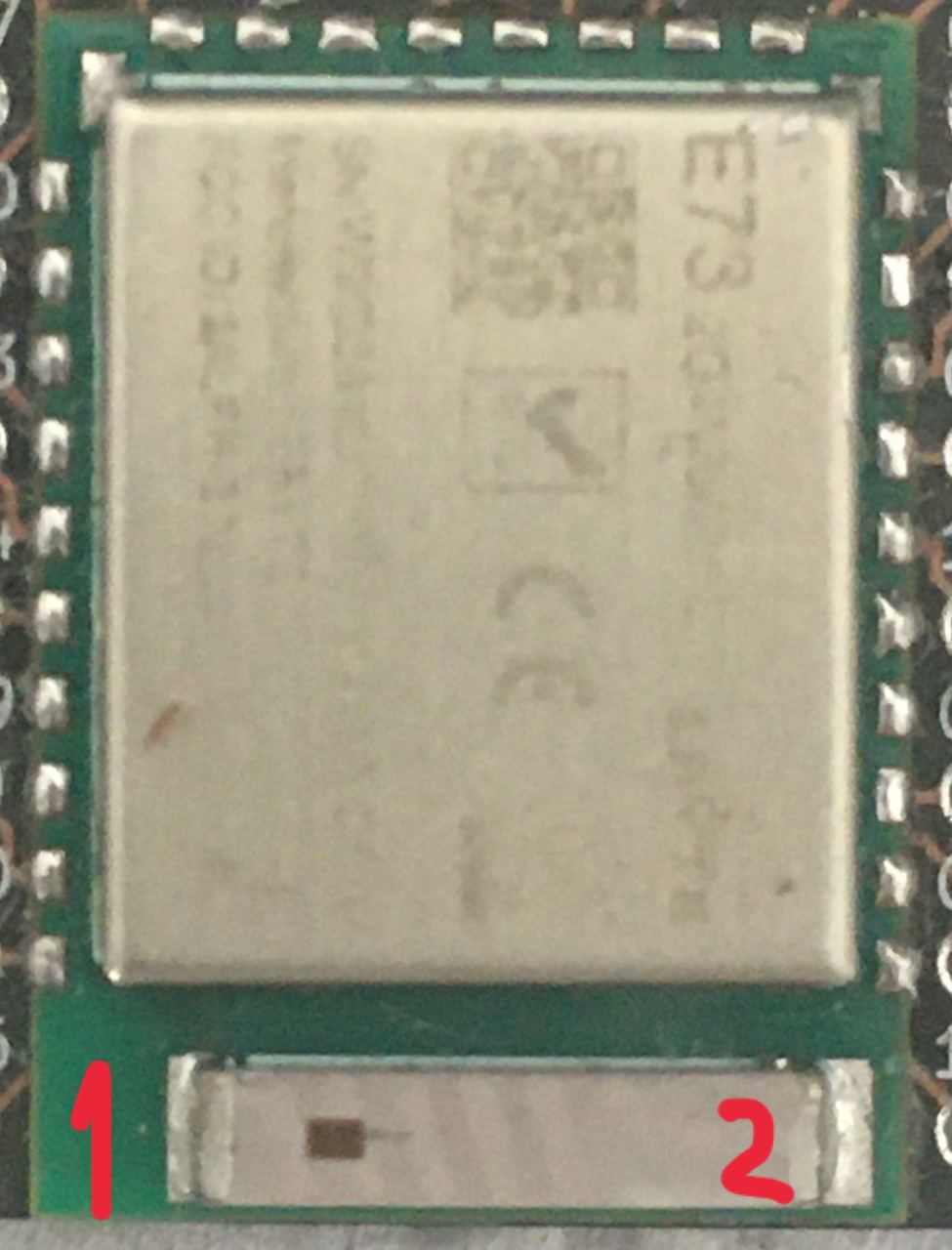

У меня модуль с nRF52840. Антенна в собранном устройстве находится в очень труднодоступном месте. Если я хочу сделать вынесенную diy bluetooth антенну, мне достаточно припаять тонкую прочную проволоку (типа перемычки для breadboard)? К какому контакту на фото: 1 или 2?
Комментарии: 29
Byte
Не, недостаточно. Можно поиметь проблем с таким подходом :)
Anonim
А чего еще надо?
Letuchiy
Ну и ники у вас, уважаемый
Byte
Согласование по импедансу, попасть в резонанс…
Anonim
А проблемы могут возникнуть какого рода? Я же не сломаю ничего, просто может не работать, пока не уберу свою антенну, верно?
Byte
Или нет чувствительности, или выгорел выходной каскад из-за высокого КСВ.
Anonim
ах ох..
Byte
Маловероятно, что выгорит — мощности не те, но вероятность всегда есть.
Anonim

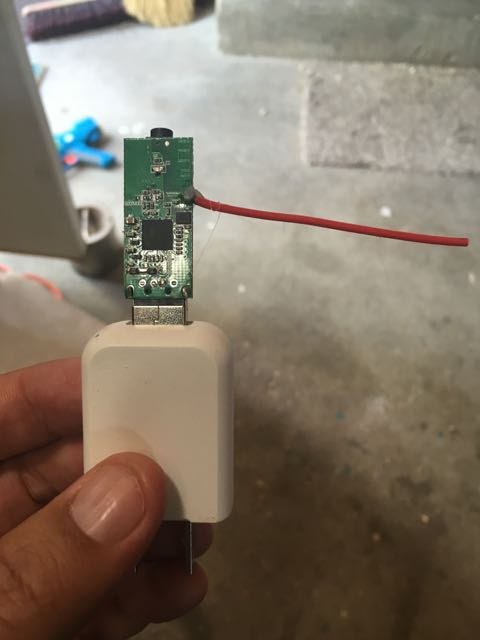

А паять куда? К 1 или 2? Я вот в инете такие вот костыли нагуглил. Хотел бы попробовать проэксперементировать
Byte
Туда, где не земля.
Anonim
Принял. Спасибо Надеюсь не возрвется..
Byte
Лучше диполь попробовать. Четверть длины волны огрызки и туда, и туда — и в разные стороны развести.
Anonim

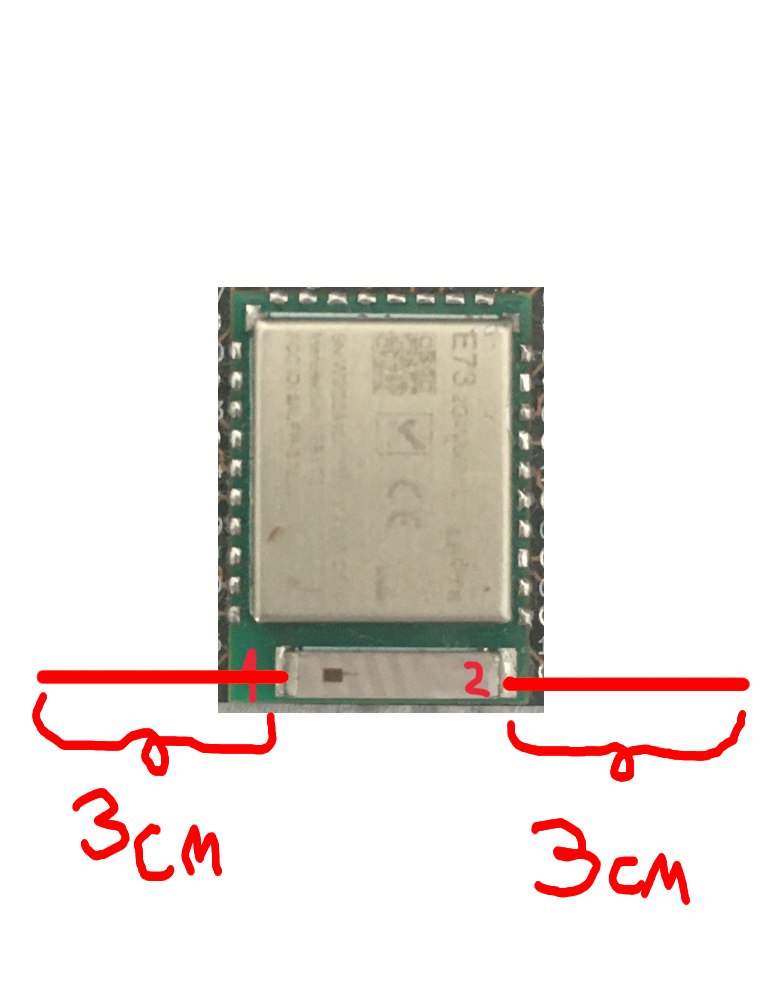

А паять куда? У меня блютуз, это ~2.4гц, значит это где-то 12см длина волны, значит это 4см огрызки. Верно? Вот так, видимо сделать надо Но куда паять тута? К 1 и 2 чтоль? Или мне крышку снять у модуля и там найти что-то?
Byte
31.2 мм. Ага. Родную антенну лучше сдуть.
Anonim
Я же если что, её просто обратно потом поставлю, если эксперимент не удастся и всё ок будет? Ну да. Глупый вопрос
Byte
+ Ну и учитывай коэффициент укорочения ЭТОГО. 31.2 где-то на 0.8 умножь — будет ПРИМЕРНО то, что надо.
Anonim
Т.е. 3см надо чтобы проволочка прямой была, так?
Anonim
Не, не вариант сейчас Если это заработает, то почему нет
Andrej
Что они делают
Anonim
Ну извините, я, например, это ваше электричество не понимаю, не говоря о радиоволнах
Andrej
Зачем же туда лесть
Anonim
Хочу чтобы работало
Andrej
Я бы для этого, все же выбрал модули с нормальными антеннами
