гайз, соре за возможно глупый вопрос, но все же. как можно, используя 4 провода, управлять несколькими RGB-светодиодами? я радио-так сказать-любитель начинающий, так что попрошу сильно не смеяться, а просто направить на путь истинный XD в интернете не могу найти ничего дельного. мне просто интересно, можно ли вообще такое сделать.
Комментарии: 119
Anonim
можно даже 3мя проводами https://www.youtube.com/watch?v=P7fqKKpwpBQ на, первый же видос по запросу WS2812B
Anton
да не лента, а светодиоды именно просто валяются хочу как нибудь с приколом использовать
Pavel
да там амска а adj у меня нету могу конечно вместо 220 воткнуть что то другое побольше но думаю это отразится
Borisgeo
А что вы вообще такое делаете то?
Anonim
а лента - это что? :)
Borisgeo
Адресные диоды можно купить россыпью.А если вы просто хотите ЗАЧЕМ ТО повесить 12 диодов на 4 ножки-есть ссылка выше
Pavel
на полной яркости
Anonim
светодиоды то хоть какие?
Anton
лента — это лента :) обычные 4-х выводные ргб
Anonim
это светодиоды смонтированные на ленте так-то XD
Anton
ну это ведь лента :) а я именно про светодиоды спрашивал :) с лентой то и дурак разберется
Borisgeo
Я как понял у вас там оптрон,но там да,нужен только правильный резистор.Или в чем проблема?
Pavel
Что лучше дергать 220 ом в > сторону или 5.1k в меньшую и дергать ли только базу или совместно с эмитером я в такой в схемотехнике транзистороной нубяра полный понимаю как открыть если брать в логическом уровне 0 и 1 а вот в шим для меня не понятно
Unsupported
ШИМ - это цифра
Borisgeo
Да я сам не пойму,что у вас там за дичь происходит,и тем более,как тут затесался шим то))
Pavel

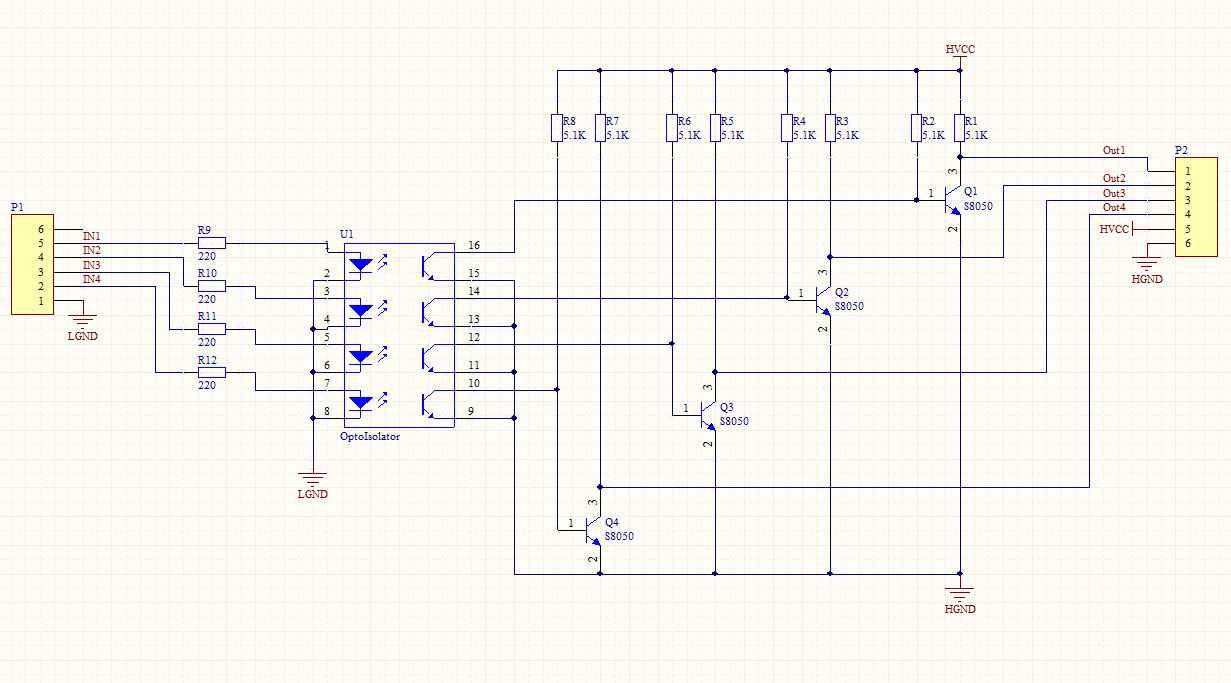

Есть 3 таких драйвера https://static.chipdip.ru/lib/149/DOC003149461.pdf на RGB и один драйвер на W https://static.chipdip.ru/lib/149/DOC003149459.pdf у них разные свойства HIGH у 1000ма H: >2.5~6VDC or open circuit L: <0.8VDC or short у 350ма H: > 3.5~8VDC or open circuit L: < 0.5VDC or short, Esp выдает в максимуме 3.3 да и то если даже на полную она выдает +- 2.8, что бы решить проблему RGB цветов на макс я поставил оптрон, и сделал как бы SWITCH 3,3 - 5 теперь в HIGH проблем нету начались проблемы с < частью, напряжение при analogwrite(1) где то 0,8-0,9 и они не падают в полный low (ярко достаточно светят)
Borisgeo
Офигеть срань то какая.Вы мультиметром замеряли напряжение после ШИМ,я правильно понял? Нафига вообще эти драйвера,у вас светодиоды отдельные и без резисторов?
Pavel
и мультиком и осцил когда смотрел как сигнал идет без завалав ли да отдельные без резисторов мультик с 6 разрядами с колиброваными проводами
Borisgeo

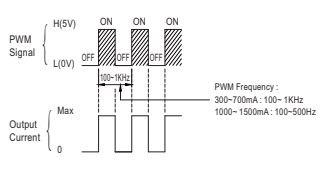

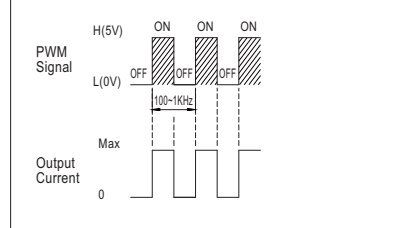

ШИМ должен выглядеть как прямоугольный сигнал определенной частоты и скважности. По датащиту частота от 100 до 500 там.У вас сколько получилось?
Pavel
Это где там макс 1kh Для 1а это для 350ма
Borisgeo
Ну и как у вас?
Pavel
https://t.me/ru_arduino/1043428 +-0,980 khz c HIGH проблемма была при питании от esp чисто сразу как посавил оптрон и такую развязку HIGH все хорошо теперь с LOW трабл в плане слишком высоко для минимального свечения на DIM прилетает
Borisgeo
Ну да,типо в допуске. Вообще,какой то вы нашли проблемный драйвер весьма.....Транзисторные схемы это всегда жопа,геморой и пару дней отладки.Почему бы не взять просто готовый транслятор уровней?Их для ардуины есть 1001 штук от 50р Микросхем всяких в Чип и Дип тоже пол ведра и тележка рядом
Pavel
? какой
Borisgeo

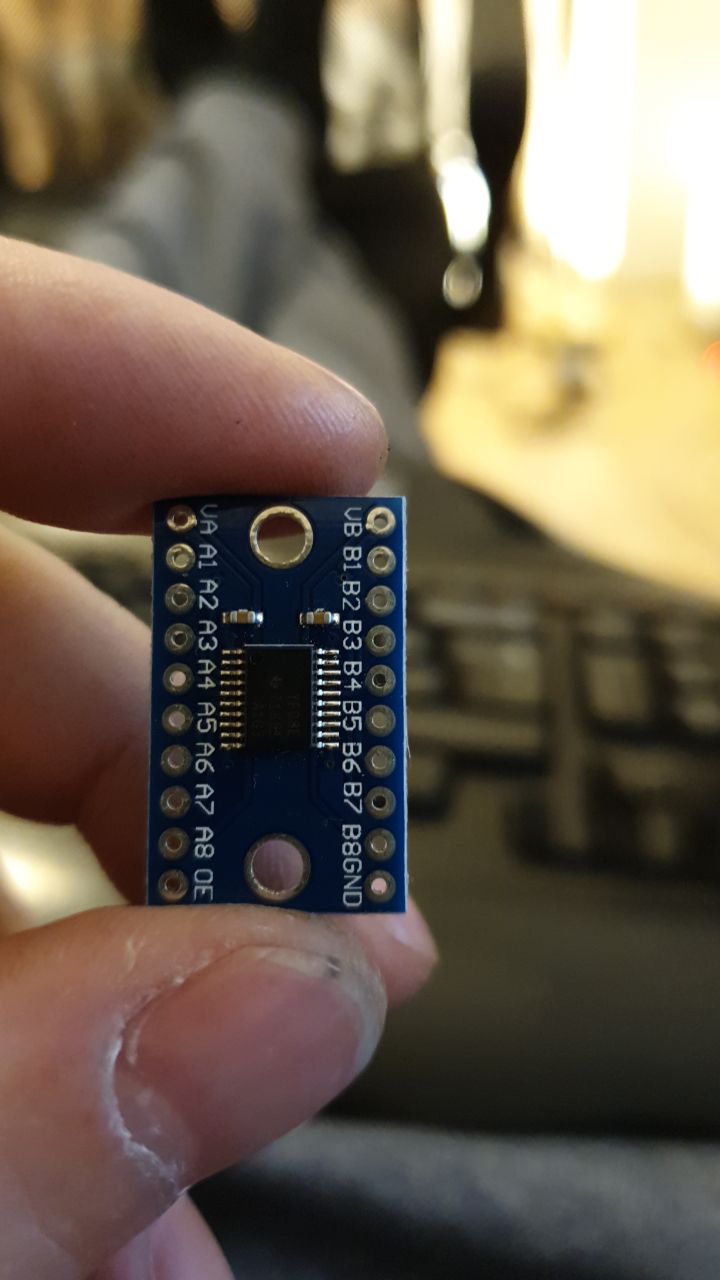

Любой https://mcustore.ru/store/moduli/konverter-urovnej-3-3-5v-dvunapravlennyj-na-txs0108e/?gclid=Cj0KCQiAz53vBRCpARIsAPPsz8Wq6lIt5AvuAMdUMDgnCz8K_4DMjWCeXHgqml8sC0loi3Gu2ZdlSVIaArBOEALw_wcB
Pavel
Есть такой
Borisgeo
И с ним тоже не работает?
Pavel
но у него шим на выходе с завалами я его не стал юзать
Borisgeo
Что значит "шим с завалами" ? Прямоугольник типо не достаточно прямоугольный?
Pavel
угу фронт очень кривой
Borisgeo
Если иголок нет на фронтах,то и хер бы с ним,надо пробовать. Но вообще этих трансляторов уровней есть дофига
Roman
а как же тепло?
Pavel
на на 1 транзисторе я уже попробывал - 1 еsp) так что решил развязать +5 и 3,3 что бы быть увереным что ESP не умрет если на ногу прилит 5 вольт
Borisgeo
Начать стоит с того,что выбранные вами драйвера-странная упоротая херня) Не думал что вообще стена такую дичь делает.
Pavel
притом умерла похоже или от китайского транзистора который тупо пробило хз от чего, толи от кревых рук но склонен верить что китайские паленки
Borisgeo
Но транзисторные схемы-это всегда гемор
Roman
ты все светодиодами моргаешь?)
Pavel
Все готовые которые я купил аля долго включаются задержка +- 2-3 секунды с момента подачи напряжения до вкл
Borisgeo
А что за спецефическая такая задача такая у вас? Тепло где кого куда?
Pavel
решил взять 24 вольтовый бп на 2а и драйвер для W на 1а для RGB на 350а на свет Да светильник делаю
Roman
недостаточно прямоугольно - нагрев
Pavel
диоды RGB 3w 7 шт, W 7*3 по 1w
Borisgeo
Не в его случае,1кГц ШИМ маловероятно идет на диоды напрямую,скорее всего там в драйвере есть своя электроника,а его собственная частота сильно выше,так что какой то там сигнал на входе диминга-насрать
Roman
я не хотел этого говорить, но павел уже утомил светильником.
Pavel
Да уже финал проша готова все готово, воткнул и понял что, минималка уехала от задуманого
Borisgeo
Блять,ну у вас как 2 варианта-дрочить резисторы в своей схеме в разные стороны и подбирать что бы заработало,либо использовать микросхемку для преобразования уровней
Pavel
Я бы вообще не парился, если бы что китайцы что русские сделали драйвер который бы сразу включался, а не через 3-4 секунды и изменял яркость шимом или +10v нет у всех охеренно большой электролит на выходе который пока не зарядится ничего не будет
Roman
к чему бы это? выпаяй электролит поставь поменьше
Borisgeo
И будет его стробить это дерьмо адово и глаза вытекут
Pavel
+1)
Roman
впесту эти драйверы
Pavel
притом маразм в том что если даже на такие русско китайские драйвера вырубить свет полностью шимом скажем подать +3 на его ногу то при включении теже 2-3 секугжы
Borisgeo
Ну потому что никому обычно не надо включать лампу МГНОВЕННО Так что всем насрать
Pavel
а ставить туда IGBT с напряжением +- 80v и током под 1a стремно
Borisgeo
А откуда там 80V???
Pavel

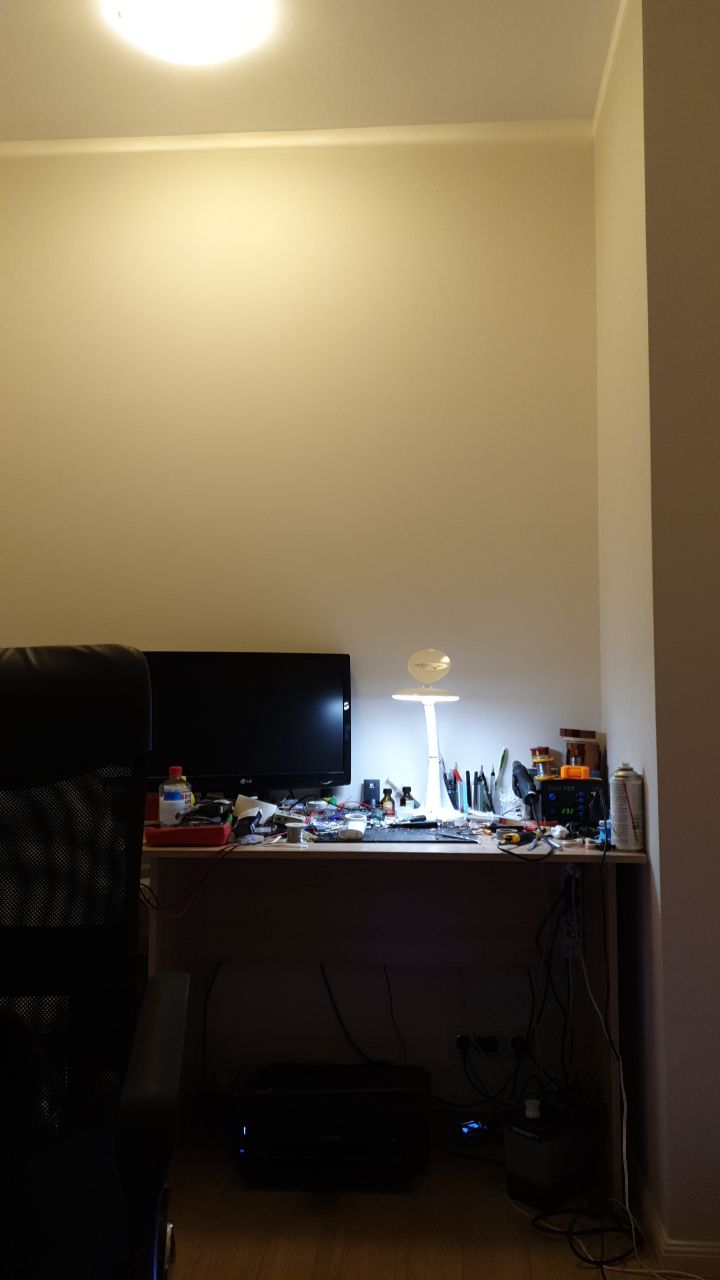

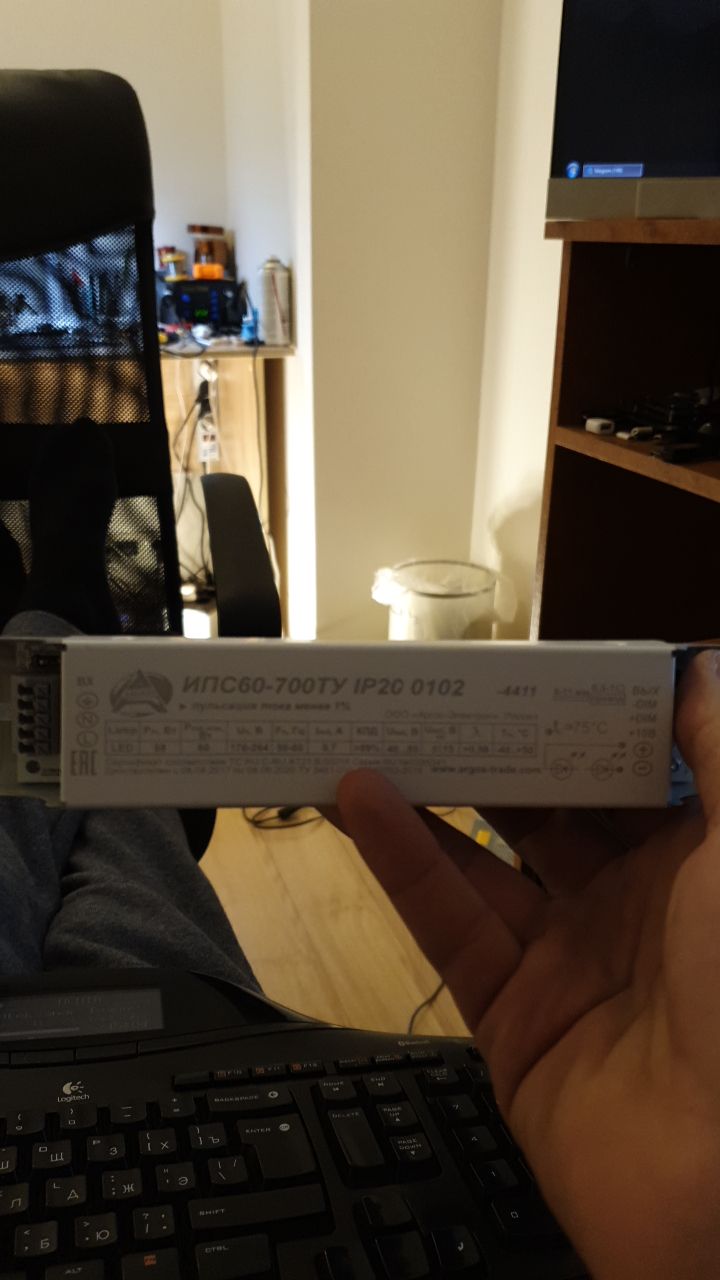

ну лампа которая у меня весит сейчас на драйвере как раз русском там последовательно 38 диодов тобишь почти 38w света диодного +- (220-250 ват ламп) Паять темно)
Borisgeo
И и ради этой пиздюльки столько гемороя?.... RGB лампа для пайки?Серьезно?
Pavel
RGB это уже потом пришла мысль, сначала был White
Borisgeo
В ЛЮБОМ строймаге берете диод на 50Вт и 220В,покупаете в Икее плафон от лампы, немного прямых рук и ТАДА.Лампа за 1 день. CRI правда говно,но у вас вероятно тоже
Pavel

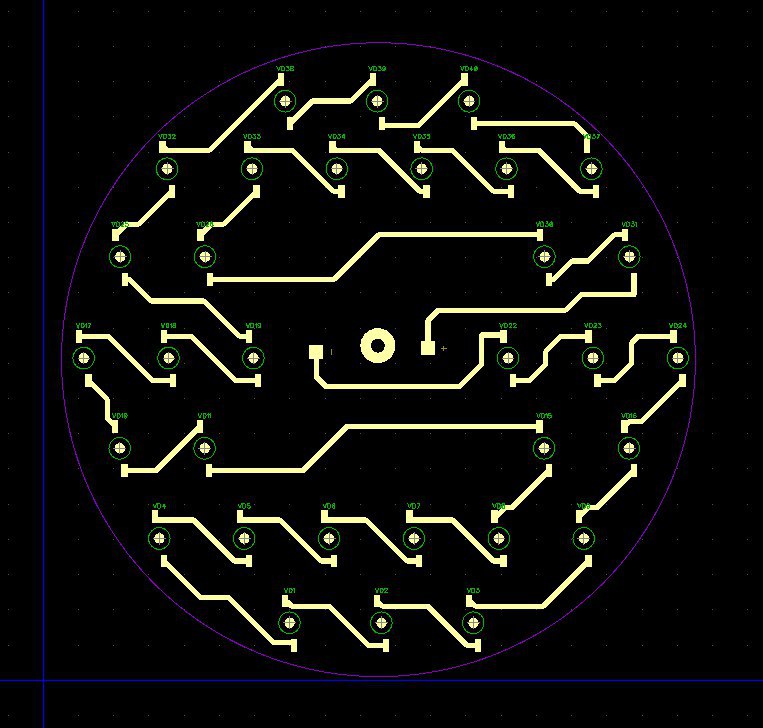

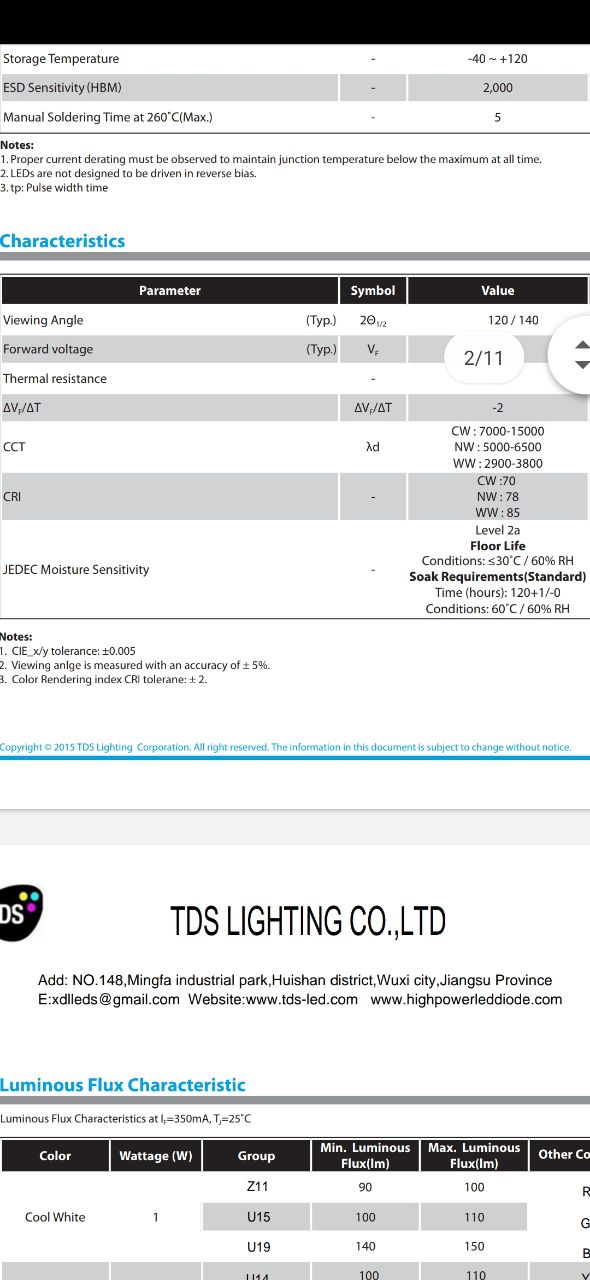

не я брал норм достаточно диоды не китайские Вот RGB https://www.chipdip.ru/product/3w-rgb Вот вайты https://www.chipdip.ru/product/tds-p001l4q27 потом подложки снимал и ставил на свою, алюмин а все началось что я тексталит взял случайно с алюм подложкой) ну не пропадатьже добру) притом больой кусок 600x400 и целых 2 шт
Pavel
Да какой нагрев я подпоялся проводками и стал смотреть что происходит там нагрев минимальный
Roman
я аж xl4015 уже спалил
Pavel
Как спалил, сс ключ пробило
Roman
не обязательно понимать как работает драйвер, достаточно его купить и правильно использовать. В мире полно людей и ты либо отрицаешь разделение труда и делаешь все сам, либо покупаешь готовое не вникая в тему на 100%
Pavel
еще такие купил 80 шт https://ledpremium.ru/upload/iblock/1b8/90157.pdf
Mirovoe
Важно приоритеты расставить . сначала пусть херня заработает,а потом уже можно разбираться,как драйвер работает
Pavel
пока с вами болтал подобрал резисторы на низкой увеличение до 510 ом дало нужное падение
Borisgeo
Павел,не заморачивайтесь,нагрев там мог быть по совсем другим причинам,но его там не будет,не грустите)
Zahar
у меня такая
Borisgeo
Адресные диоды нужны вам
Pavel
ребята я с ночным вопросом При AnalogWrite(1) на хай немного выше чем бы хотелось как уменьшить хай (резисторами 5,1)?
Borisgeo
Либо,если вы любите НЕАДЕКВАТНО сложные решения-то можно использовать чарлиплексинг https://circuitdigest.com/microcontroller-projects/charlieplexing-arduino-to-control-12-leds-with-4-gpio-pins Я предложу неочевидное решение-снизить напряжение питания МК
