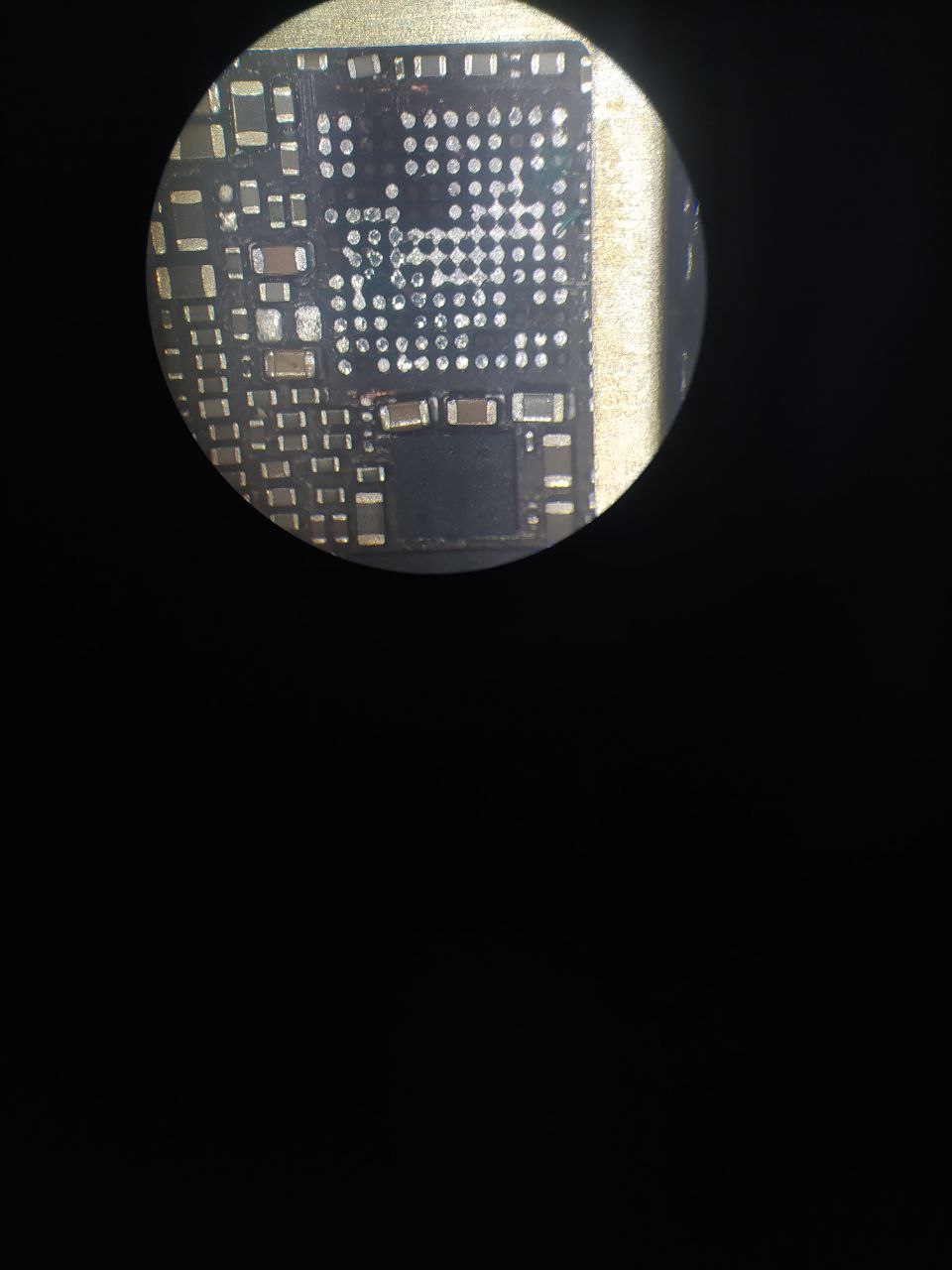

Всем привет, пришел iPhone 7 Qualcomm, купленный с дефектом звука с рук, внутри оказалось отсутствие аудио кодека, пары элементов и много оторванных дорог. Собственно вопрос, нужно ли восстанавливать дороги которые замыкают пины под кодеком? И может быть ещё на что-то обратить внимание? Так вроде основные функции работают, разряд только быстрый, но не греется, похоже ещё и акб хлам 85% износа.
Комментарии: 7
Dmitriy
Ну тут точно нужно И эти кондёры должны стоять на месте обязательно!!
Andrey
+ Это понятно, доводилось дублировать дороги по кодеком, просто ещё такую жесть не приносили, там ещё на фото нехваткает конденсатора и резистора, благо донор есть. Интересуют пару дорог которые замыкают пины под кодеком и больше никуда не уходят
Dmitriy
Смотрите схему. Она точно всё знает)))) это ж самое элементарное! С этого и начинается познавание схем и бордов
Andrey

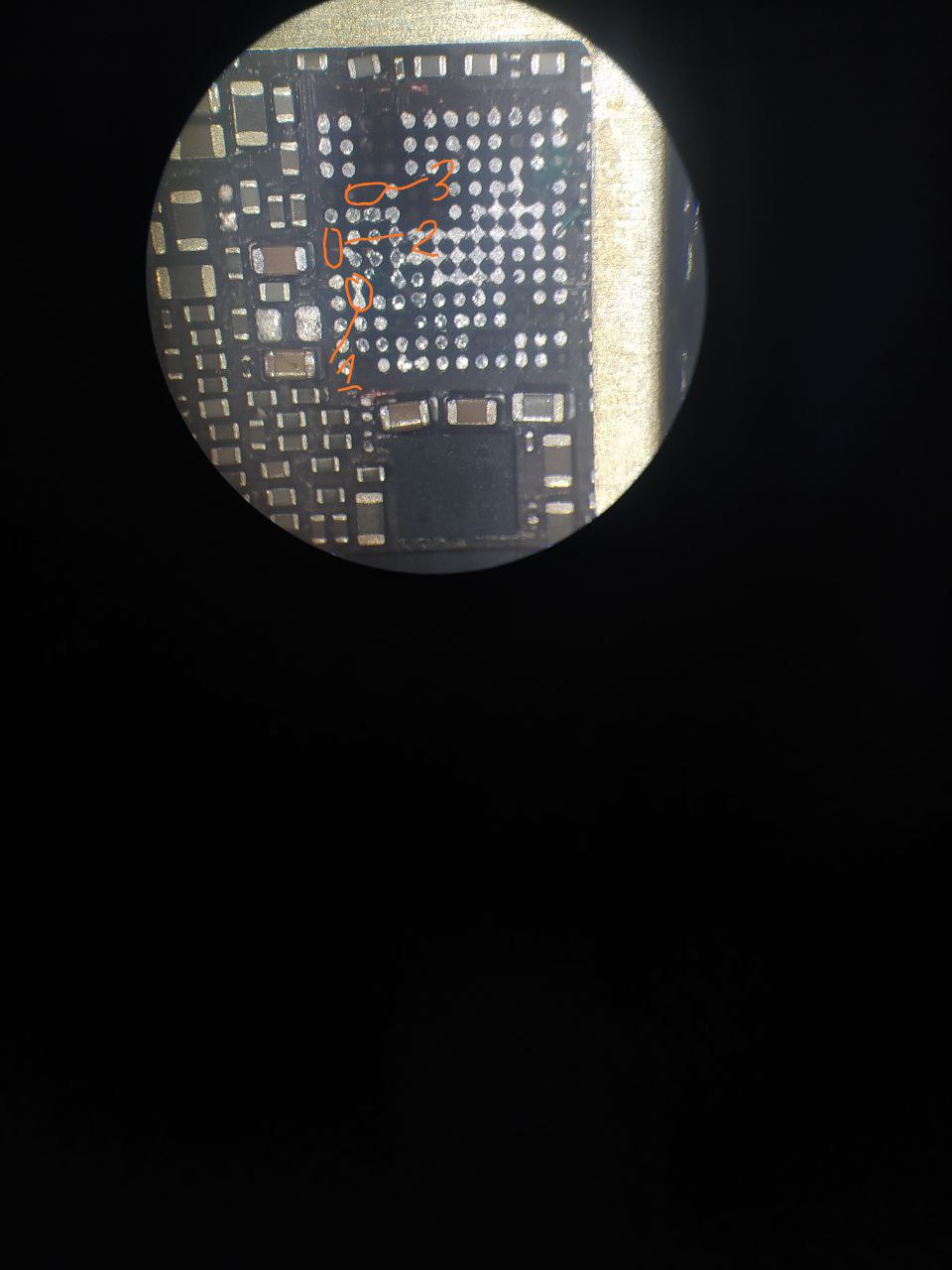

Может быть я неправильно объянился. Пустые пины под надписью 2 и 3, аналогичны тому что под надписью 1. Кроме замыкания пинов под кодеком другой функции не выполняют и никуда более не уходят, они обязательны для восстановления? Понимаю что есть только один вариант это проверить, на снятом кодеке их прозвонить, но возможно кто-то уже с таким сталкивался
Maxim

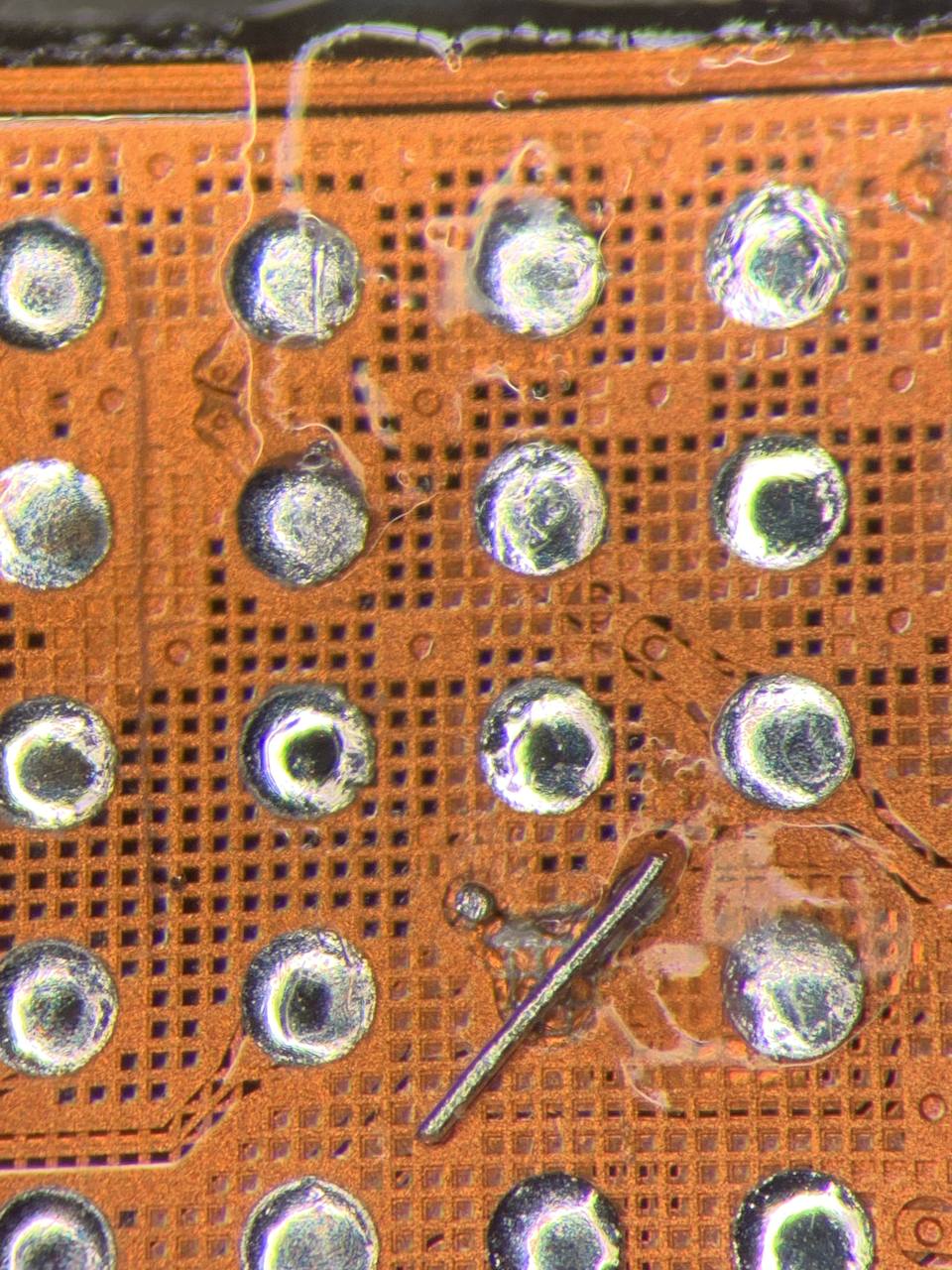

Да и не жесть это вовсе, считайте легко отделались, вы видимо ещё с настоящей жестью не встречались))) Из последнего что помню это драйвер подсветки вроде на 6…из 12 пятаков было два…да и то это не жесть)))) Вот типа как на фотке - это уже интересней)))
Andrey
Это точно жесть) Вот блин и себе мозг вынес и людям, век живи век учись)
Alex
Интересней мипи вытягивать с 3 слоя. Вот это задачка)
