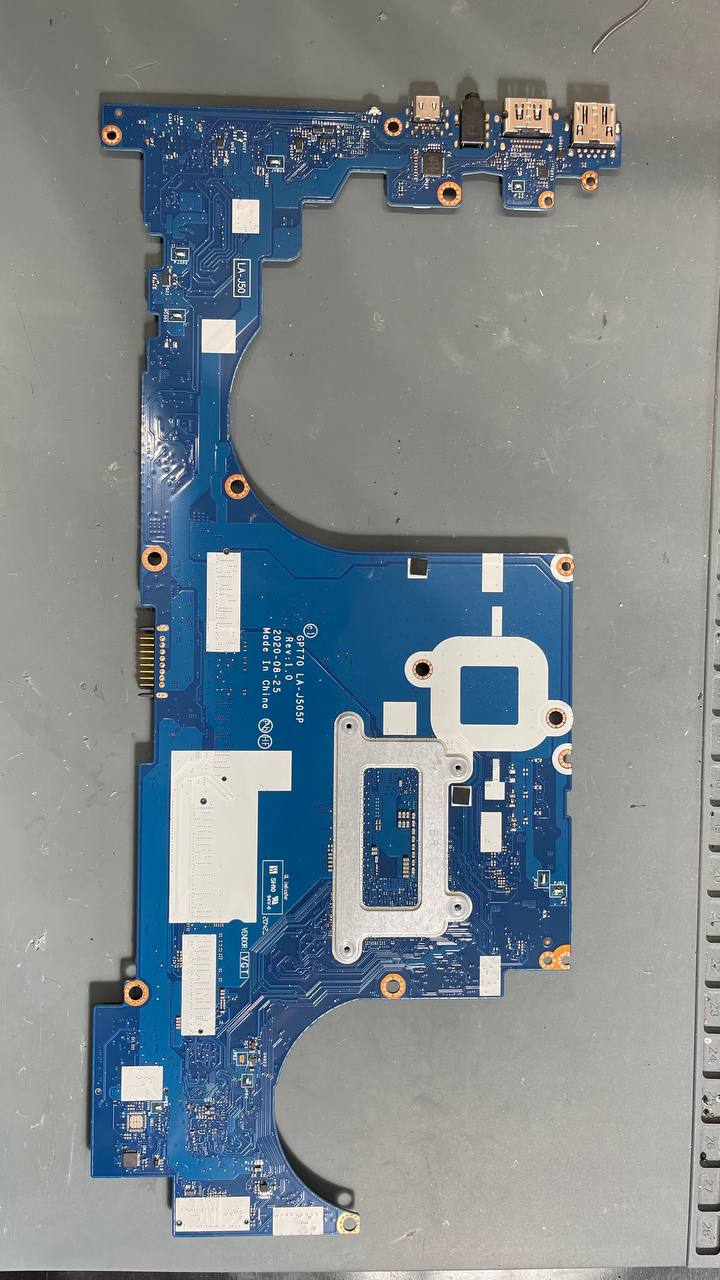

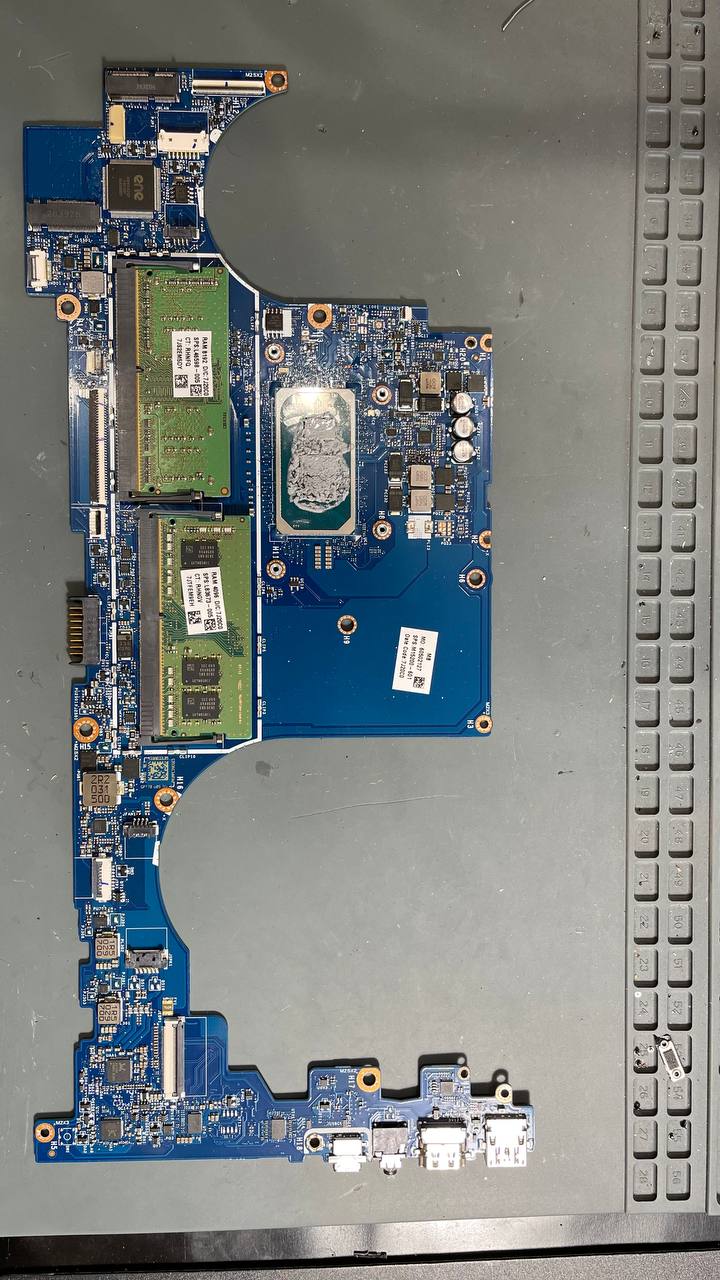

السلام عليكم Это лоп топ HP ENVY 17M-CG1013DX кто-то с подключённой акб подключил другой экран и аппарат перестал включаться. На видео я подаю напряжение на замкнутую линию и ничего кроме Проца не греется. Это уже все плату под замену?
السلام عليكم Это лоп топ HP ENVY 17M-CG1013DX кто-то с подключённой акб подключил другой экран и аппарат перестал включаться. На видео я подаю напряжение на замкнутую линию и ничего кроме Проца не греется. Это уже все плату под замену?
Комментарии: 49
Aleksey
Какую замкнутую линию ? Сколько там ОМ ? Сколько подаете ? Можете просто проц спалить, потому что последовательность подачи напруг разная для разных узлов
Ibragimusa
Скажу так. Схемы у меня нет, какая линия я не знаю. Подал напряжение на плату изначально на клеммы АКБ как было на батареи 15V, потребление было 135млА. Затем прозвонил область которая грелась, нашёл катушку на массе, решил разъединить линии и посмотреть с какой стороны замыкание. И подал на ту линию что на массе 1,8V и подрубленние 2,5А.
Aleksey
С чего взяли что замыкание ? На PS 5 и XBOX новых, на ГПУ 0.2 ОМ и они довольно таки бодренько работают, но прибор будет писать короткое
Ibragimusa
А на этом аппарате сопротивление 0 Если поставить катушку на место от подачи на клемы греется 6-ти ножка.
Danon
Ну, раз подключили с подключенной акб и перестал работать, то да. Да еще и добили, скорее всего. И у плат есть маркировка, у катушек тоже. Если компоненты не подписаны, то по разводке +/- понятно что это за питание.
Dmitriy
А почему не начать с отзвона разъема матрицы? Если источник проблемы известен? Хотя уже походу поздно... З.ы. жостко вы с платой..
Ibragimusa
а что я то с платой не так сделал? И чтобы его отзвонить мне нужны показания с рабочего, схема. Без этого всего это будет обычный тык мультика в плату.
Dmitriy
Ну для начала можно просто погуглить "что будет если с подключенной батареей переподключить матрицу" далее хотя бы визуально убедиться что нет повреждений...
Anonim
будет много работы, ура!
Ibragimusa
Я много раз встречал подобные ситуации на айпадах и там чаще фильтра дохнут. С ноутами я никогда не работал. А что касается визуального осмотра это я так же сделал. Я задал вопрос в группу если знаете ответ, то отвечайте, если же нет, можно помолчать. Зачем нужна эта группа если Гугл все знаете? Ради того чтобы умничать?
Dmitriy
Тогда так... Схемы нет.. доску не указали . Что выдает изо неизвестно... Но питание уже подали... Гуд.. комбайн мертв.. диагностика окончена.. Зачем что-то мерять... и правда...
Ibragimusa
Доску указал читайте внимательно И если бы не брал мультик в руки не нашёл бы кз. Короче спасибо за помощь
Dmitriy
Ткните где указали? 17M-CG1013DX это не доска
Ibragimusa
17m-CG1013DX
Ibragimusa
В таком случае извините. Ваш термин мне не ясен. В каком смысле как узнал? По вашему я вообще идиот что ли? Мультиметр в руках держать не умею? Прозвонил это линию 0 Ом на ней. Абсолютный 0. О чем это говорит?
Dmitriy
Всем добрый день! Человек принес МакБук про а1398 с неисправностью зависает на яблоке, открыл там был вздут АКБ, его отцепляешь и всё нормально грузится, человек где то купил АКБ, поставили, но с ним так же зависает, это проблема в железе или в АКБ?
Ibragimusa
Сейчас вас в Гугл направят.
Anonim
вы это напрасно, вам человек дело сказал. вообще что касается 0 ом, то с учетом того что вы пишете не 0.0 ом, например, (я бы хотел такой мульт, который мне абсолютный ноль покажет), то вы вероятно пользуетесь continuity mode а не омметром. на мультиметрах типа бремена оно будет пищать и показывать ноль на низкоомных линиях. обычно делается так - читается код с проца, ищутся слопотворения всякие, сравниваются. обычно на этом этапе уже понятно где там систем агент, где там фазы
Ibragimusa
Мужики что вы придираетесь к словам. У меня Fluke 115 и если я пишу абсолютный ноль это означает 0.0 на мультике если прям нар так как показывает и вы настолько принципиальные то показывает 0.000. Но от этого не меняется суть. Линия в коротком и хватит устраивать тесты каждому кто вопрос задаёт. Можешь ответь не можешь не умничай. Все просто
Anonim
хотя они действительно при минимальной фокусировке на обвязке совершенно понятны, будь то мак или пк, ну может на АМД чуть иначе выглядит бывает, да на М1 совсем другая история
Dmitriy
вы поймите, тут не будет типовух как на айпадах.. платформы разыне.. темболее новые.. тем более у вас известен источник проблемы...
Anonim
такое ощущение что вы пришли сюда мультиметр показать. у меня флюк тоже имеется, расскажите как вы его в ноль калибровали, буду признателен
Dmitriy
я вас идиотом не называл.. просто "подкачивать колеса если машина не заводится" - не совсем правильно
Dmitriy
Так если не знаете что за линия, откуда знаете что КЗ а не низкоомная линия? Лан.. хорошего дня.. удачных ремонтов...
Sergey
Группа в основном для обсуждения вопросов, которые гугл не знает. А многие её путают с гуглом. Да и поиском по группе не пользуются. Если не знаете маркировку платы, то фото обоих сторон и вам скажу её. Отключив коннектор матрицы при подключенном питании, причём не важно каком, вы получите труп. Линии идут напрямую в процессор или, если вам конечно повезло, в транслятор и тогда сгорел он. Мир ноутбуков - это другой мир нежели телефоны и планшеты. Не пытайтесь диагностировать их по старым наработкам. Переучивайтесь, развивайтесь. Падения на диф парах разъёма должно быть одинаковым. Если там тип матрицы EDP, то измеряте на кондесаторах со стороны платы.
Ibragimusa
Я запомню. Спасибо.
Anonim
на данном этапе это что угодно может быть. прозвоните первым шагом катушки мелкие рядом с Cd3215 если там была работа по зарядникам, то может восстановили, но как бы при пробое бывает что напрямую в проц прилетает вот это вот имеется в виду, в диодном режиме Коллеги, у кого есть 820-3332 свежий дамп с apfs / catalina? у меня тут капризный гад, не ставится, не может обновить прошивку МЕ страп в порядке, проверен и транзистор и аудио кодек и SMC
Mobilerepair
Это фильтр как я понял обычный, между собой пищит, в разные стороны, на землю нет, значит рабочая
Anonim
в диодном режиме в норме как на всех даталиниях 0.4в падение
Mobilerepair
да, все так, только мой показывает 0,003 значение. вы мне подскажите где ослом биос прозвонить, может если с процом связи нет на этом все кончится
Sergey
Пожалуйста. Успешного Вам ремонта.
