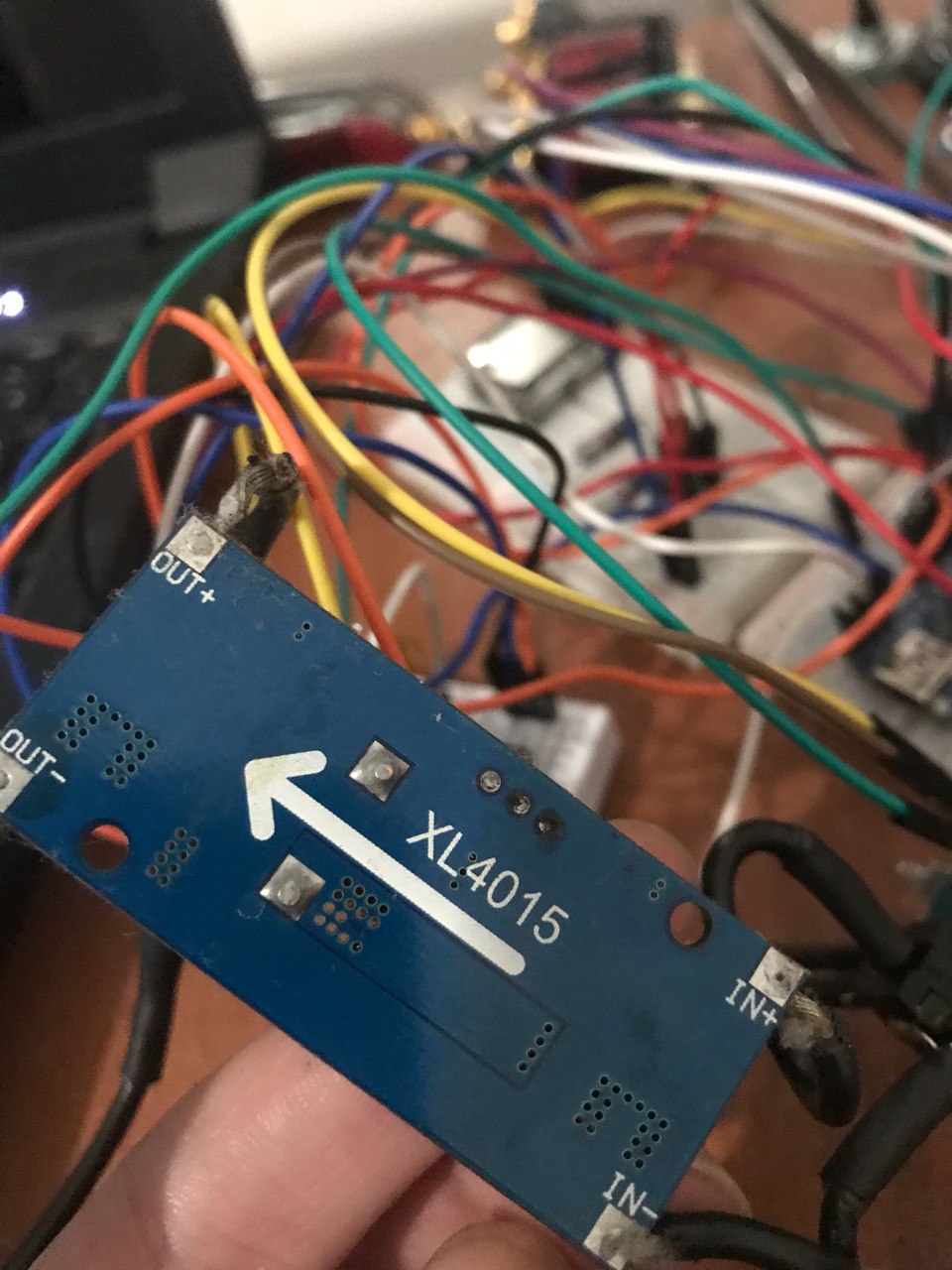

Кто-нибудь работал с цифровыми потенциометрами mcp4231? По даташиту (как я понял) он не может управлять напряжением большим чем на его Vdd. Может есть какие-либо аналоги которые способны на это. (Пытаюсь в ставить его вместо подстроечного резистора на понижайке XL4015).
Комментарии: 74
Woddy
Схему покажи
Anonim
я себе заказал AD8400ARZ10 для этих целей
Woddy

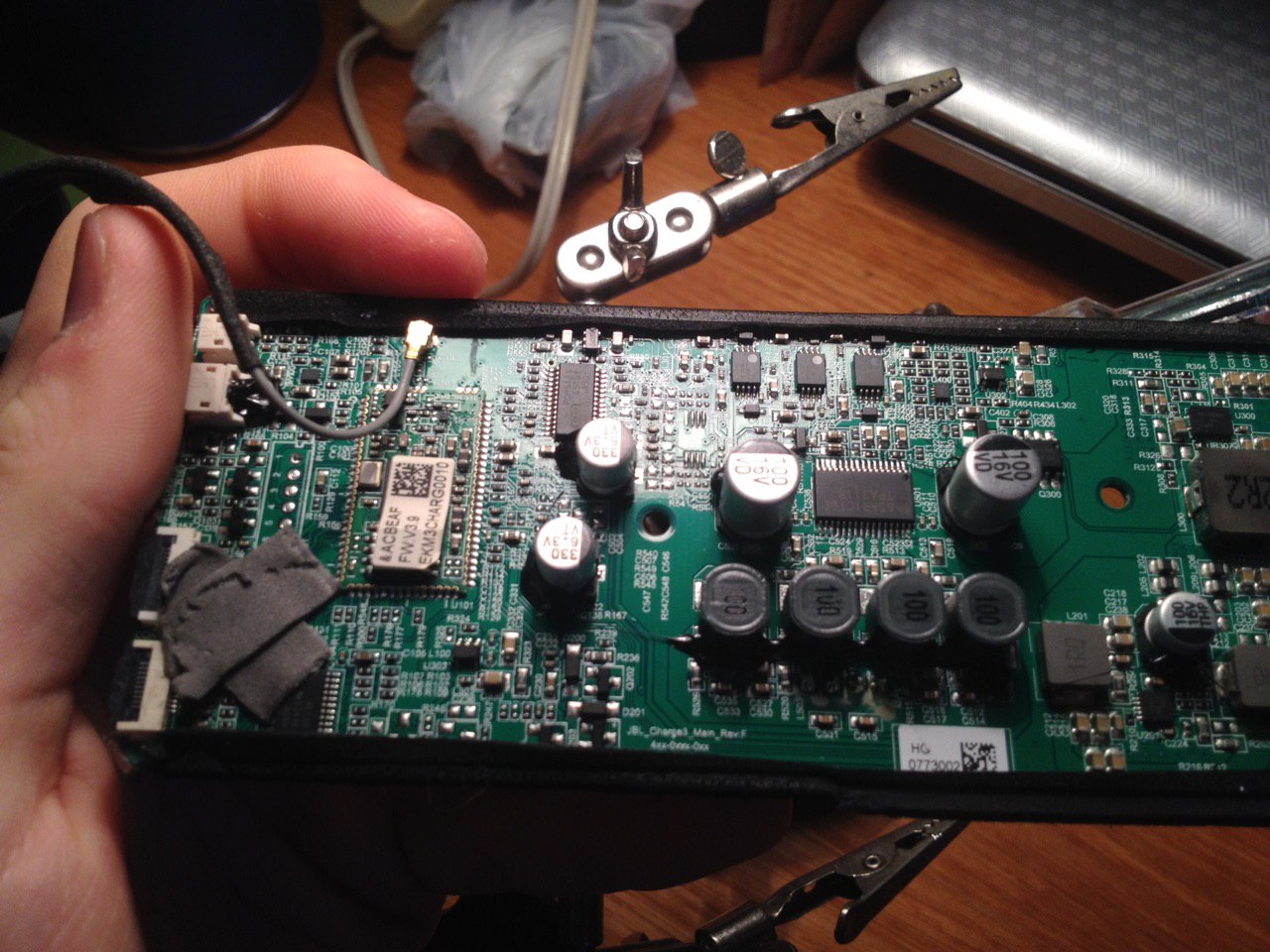

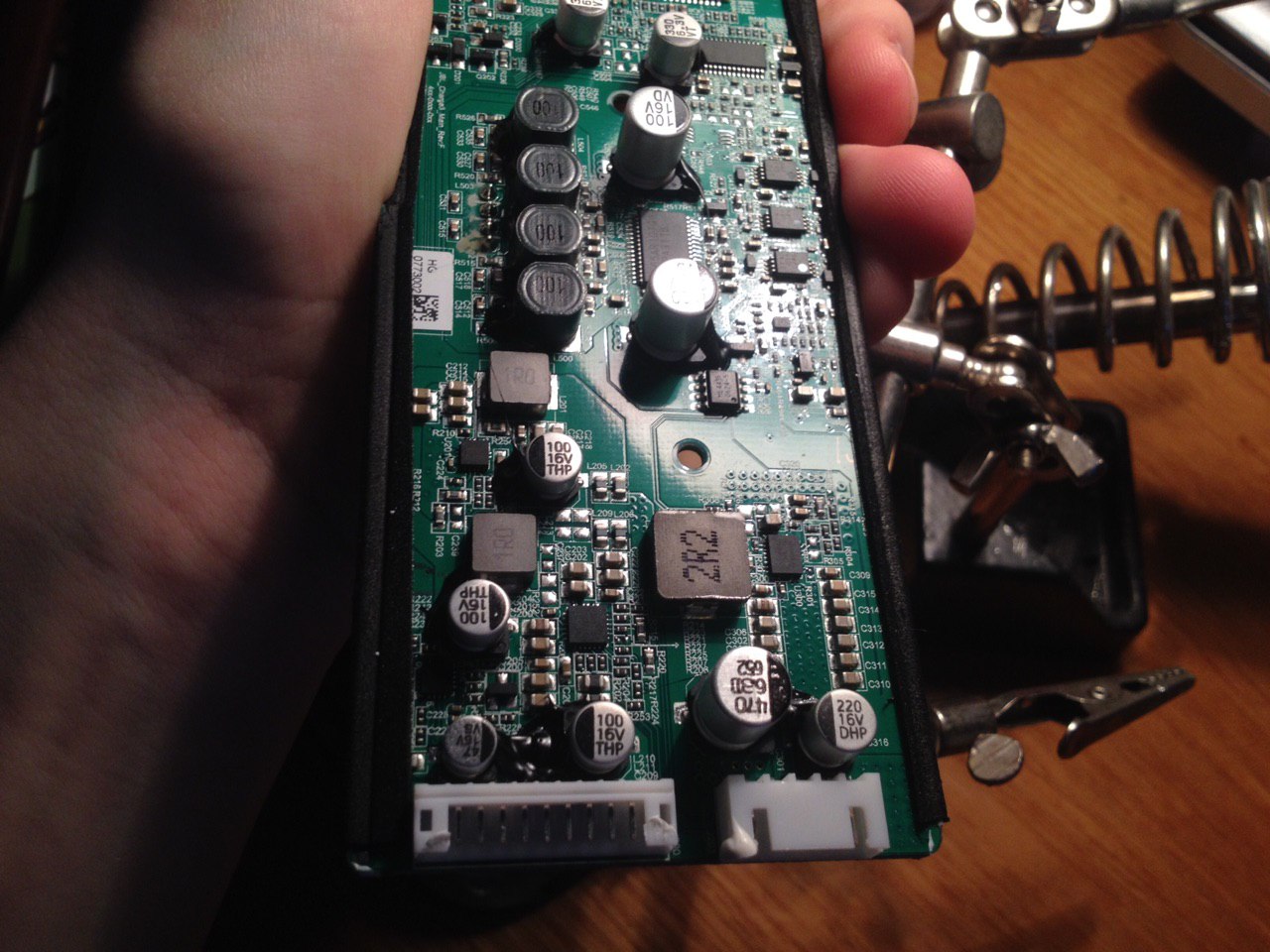

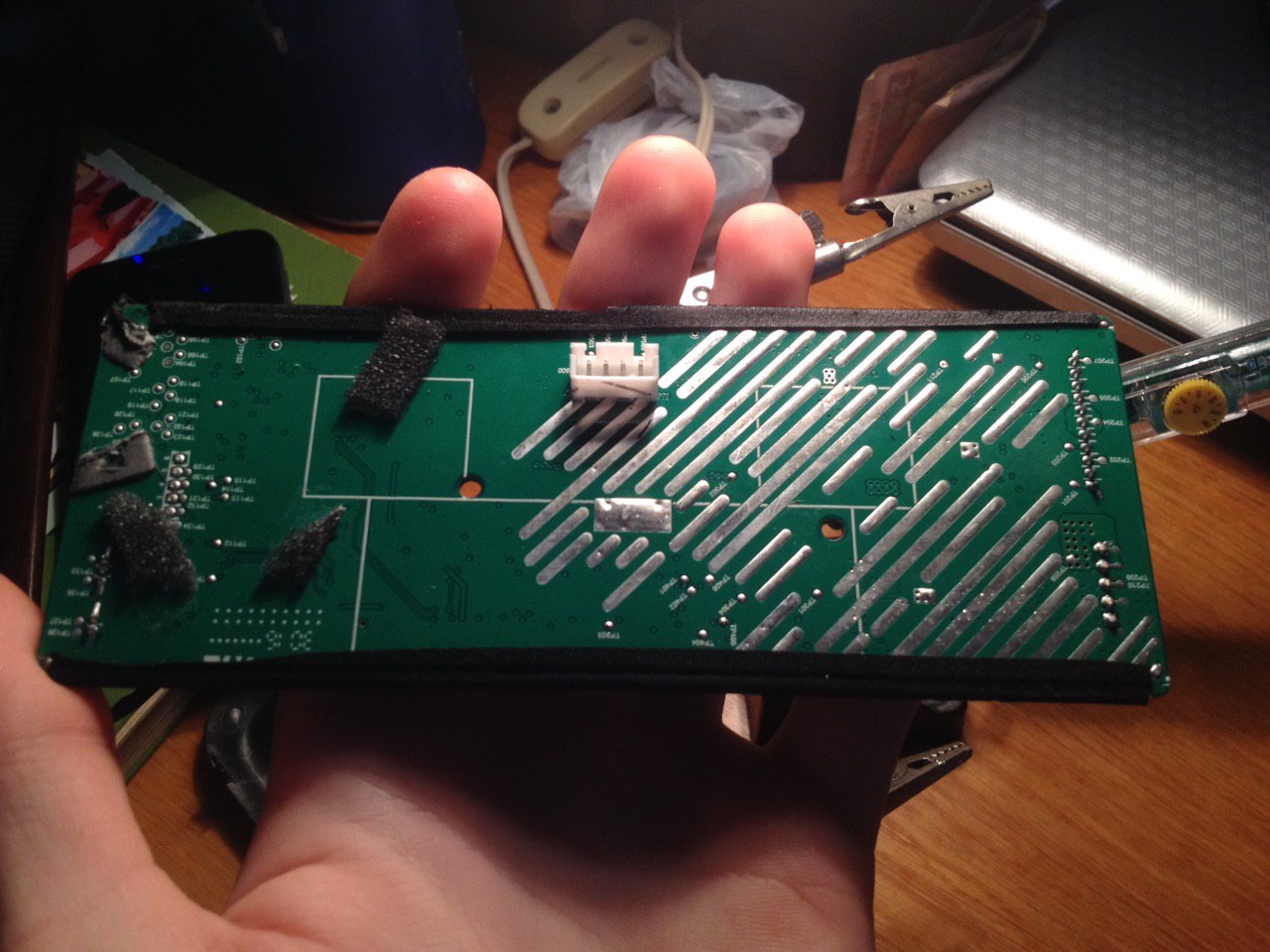

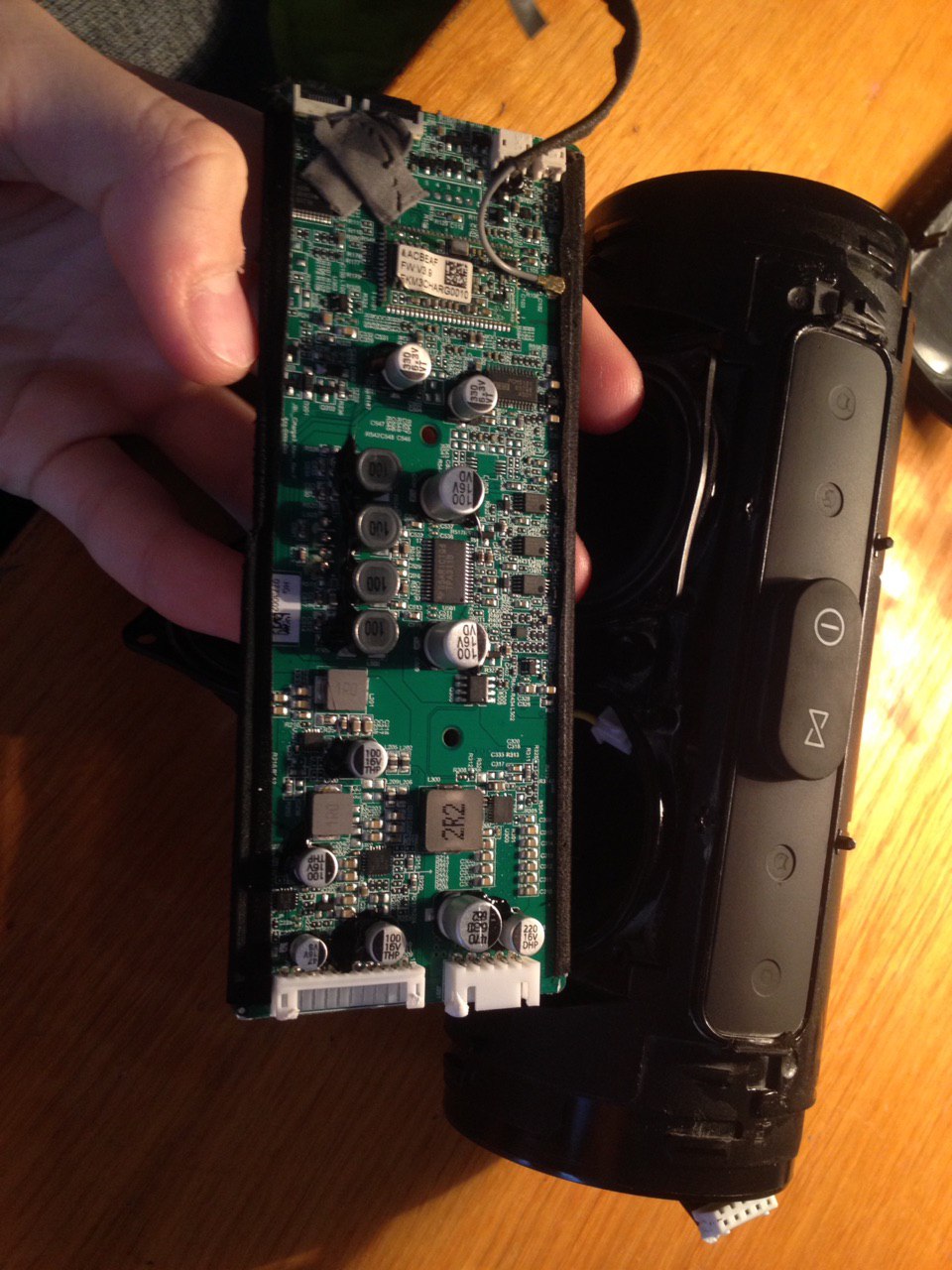

когда нет трансформаторов я плату целиком в зестрон кидаю это импорт там лак должен обычными растворителями отмываться
Anonim
а зачем тебе управлять напряжением большим чем его питание? AD8400ARZ10 тоже выдает падение напряжения потому что это резистор и вообще, в xl4015 подстроечники нужны по моему не для того, чтобы через них проходило питание нагрузки, а для регулировки параметров
Bogdan
Anonim
а ты смишной, заведи себе персональный чат и пости там смешные картинки
Bogdan
Что тебе в ней не понравилось ?)
Anonim
в ней нет вопроса.
Bogdan
А зачем те вопрос Я когда раньше задавал , так ты вопросом на вопрос отвечал Не вижу вообще пользы от ответов
Anonim
петросяны идите в бложик
Anonim
Делаю блок питания. Хочу менять параметр напряжения через энкодер, который подключён к Мк.
Anonim
и в чем проблема? стопэ, энкодер?
Anonim
Да, инкрементальный.
Anonim
цифровой потенциометр это не энкодер
Sifun
основа какая
Anonim
Энкодер к Мк, а от Мк цифровой потенциометр.
Sifun
цифровой потенциометр не рекомендуется так то для обратки
Anonim
Как тогда поступить? Хотелось бы программно понижать/повышать напряжение. Я подумал что лучшим решением будет заменить потенциометр на цифровой.
Anonim
Дополнительный резистор в делитель обратки( в среднюю точку), а на него напряжение ( от шима через rc интегратор )
Anonim
Спасибо большое, я не подумал о таком
Anonim

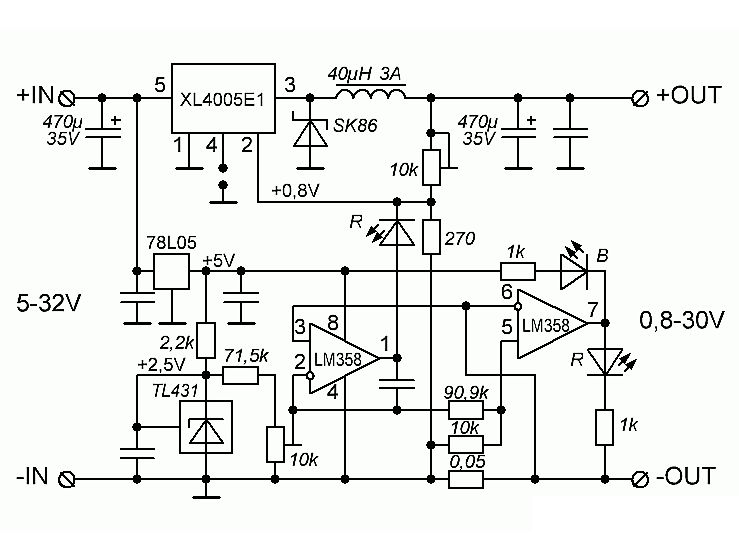

https://youtu.be/TBT1naeIzI8 да, там потенциометр подключен к земле на схеме выше есть резистор дополнительный, что может быть не так?
Sifun
тот что напряжение прям а обратку включен, а ток отдельно сделан да совершенно верно
Anonim
Цифровой потенциометр оверкил для такого
Sifun
в точку соединения 10к и 270 третий резистор, на него цап или шим с лоупасс фильтром
Anonim
в точку соединения это куда?
Sifun
на фб микры ну что непонятного в точка соединения указанных резисторов, она одна у них
Anonim

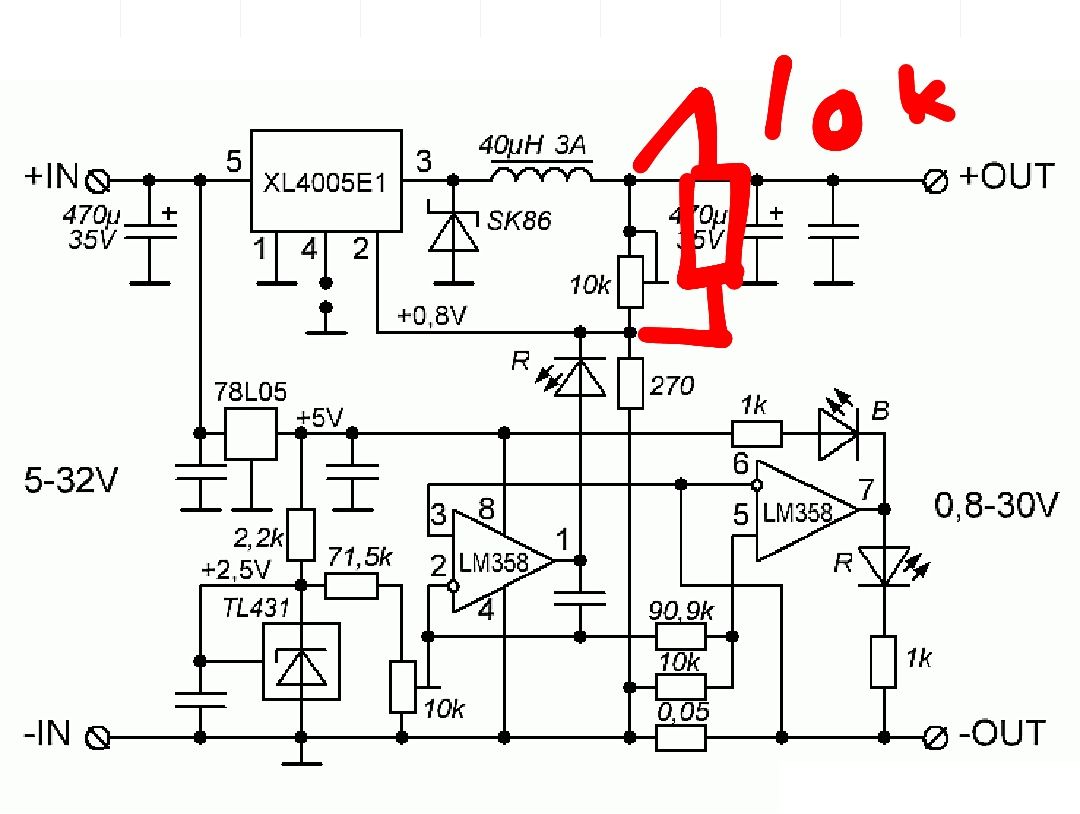

на схеме выше нарисован обычный потенциометр. ты предлагаешь представить обычный как цифровой и параллельно воткнуть резистор на 10к?
Anonim
Тебе не нужен изменяемый резистор, тебе нужно изменять при каком напряжении на выходе на ножке fb будет напряжение фидбека А это можно делать "подмешивая" в цепь обратной связи напряжение
Anonim
так что ли? я и так не понимаю, а у тебя еще и опечатки если это опечатки конечно изменять или измерять?
Anonim
если использовать мк для регулировки напряжения - мне не нужен потенциометр, а нужно что?
Sifun
нет ты не понял вообще ничего
Anonim
ок, что делает микросхема xl4015 когда крутишь потенциометр сверху?
Sifun
регулирует преобр так чтобы поделенное этим триммером и резистором под ним выходное было около 0.8 в
Anonim
почему именно 0.8 вольта?
Sifun
а извините там 1.25 внутри микры опора
Anonim
минимальное опорное напряжение?
Sifun
единственное оно не регулируется
Anonim
хорошо, берем с выхода микросхемы выходное питание, подаем его на тример, на нем падает напряжение до 1.25 вольта. Что это даёт в плане регулировки напряжения, не понимаю чем выше напряжение после тримера тем выше выходное напряжение, так?
Sifun
меняя соотношение триммера и фикс резистора под ним ты меняешь величину выходного напряжения при котором на делителе будет 1.25 и как следствие выходное напряжение которое установится
Anonim
не понял, на средней точке всегда 1.25? то есть микросхема подстраивается под сопротивление на потенциометре так, чтобы на фидбэке было всегда 1.25v?
Sifun
да она подстраивает выходное напряжение так чтоб было 1.25
Anonim
если у меня цифровой потенциометр - на нем разве не происходит падение напряжения до 1.25 вольта?
Sifun
цифровой потенциометр в теории можно поставить туда, но надо понимать что он имеет множество ограничений которые делают эту идею несостоятельной
Anonim
какие ограничения? цифрой потенциометр не может пропускать через себя шим?
Sifun
а шим тут причём
Zahar
Рома приезжай в гости
Sifun
напряжение на нём ограничено, он не изолирован от земли и сигнала управления пропускать через него заметный ток не рекомендуется номиналы их невысоки, число шагов мало в целом это мертвая деталь применений нет толком
Anonim
а, то есть если на выходе я хочу 12 вольт то хрен, ибо ЦП не умеет выше 5вольт?
Sifun
да можно намутить цепи чтобы на цп не было больше 5 совсем иначе его включить но даже так это не шибко целесообразно
Anonim
как?
Sifun
добавить в точку соединения третий резистор к свободному концу 0-5в с потенциометра показывая на пальцах добавить извне в этот делитель, чтобы выходное уменьшилось
Anonim
т. е. напряжение упадет грубо говоря в 2 раза например и будет нечто в районе 0-5?
Sifun
нет, можно настроить любой диапазон соотношением этих 3 резисторов
Anonim
хм, а если поставить два ЦП параллельно?
Sifun
и что на место переменника в той схеме всё равно нельзя всунуть забудьте про цп это заброшенное направление
Anonim
то есть диапазон я все равно в ручную тримером буду задавать, а ЦП грубо подстраивать через мк?
Sifun
нет блять ты подбираешь один раз резисторы и сигналом от 5 до 0 в регулируешь от 0 до макс выход
Anonim
делитель то есть нужно соорудить меня смущает слово "подбираешь" - на каждое напряжение макс нужно подбирать свой резистор?
Unsupported
Это делается один раз на этапе проектирования
Anonim
Хотел спросить почему, ведь логично заменить обычный потенциометр на цифровой. Не хочу казаться глупым, но готов рискнуть что бы понять)
Anonim
Отдельная микросхема vs 2 резистора и кондер
Anonim
какой именно резистор?
Anonim
Можно оу поставить если хочется до 0 опускать напряжение
Sifun
да не сколько оверкил сколько неподходящий метод в принципе
Anonim
Считать надо
Anonim
мы точно говорим про схему xl4015? на оригинальном модуле xl4015 стоят потенциометры 10ком, один непосредственно подключен к микросхеме, второй к операционнику регулирующему ток, вроде так что значит "для обратки"?
Sifun
ну я так понял предполагалось впихать цифр потенциометр вместо обычного в эту плату потенциометр там прям в обратке стоит
Anonim
судя по схеме - подключен непосредственно к микросхеме, без каких либо соединений с чем-то. Это хочешь сказать обратка? и что ты этим хотел сказать, не понимаю что за обратка (у меня модуль с двумя потенциометрами)
Sifun
а покажи схему
