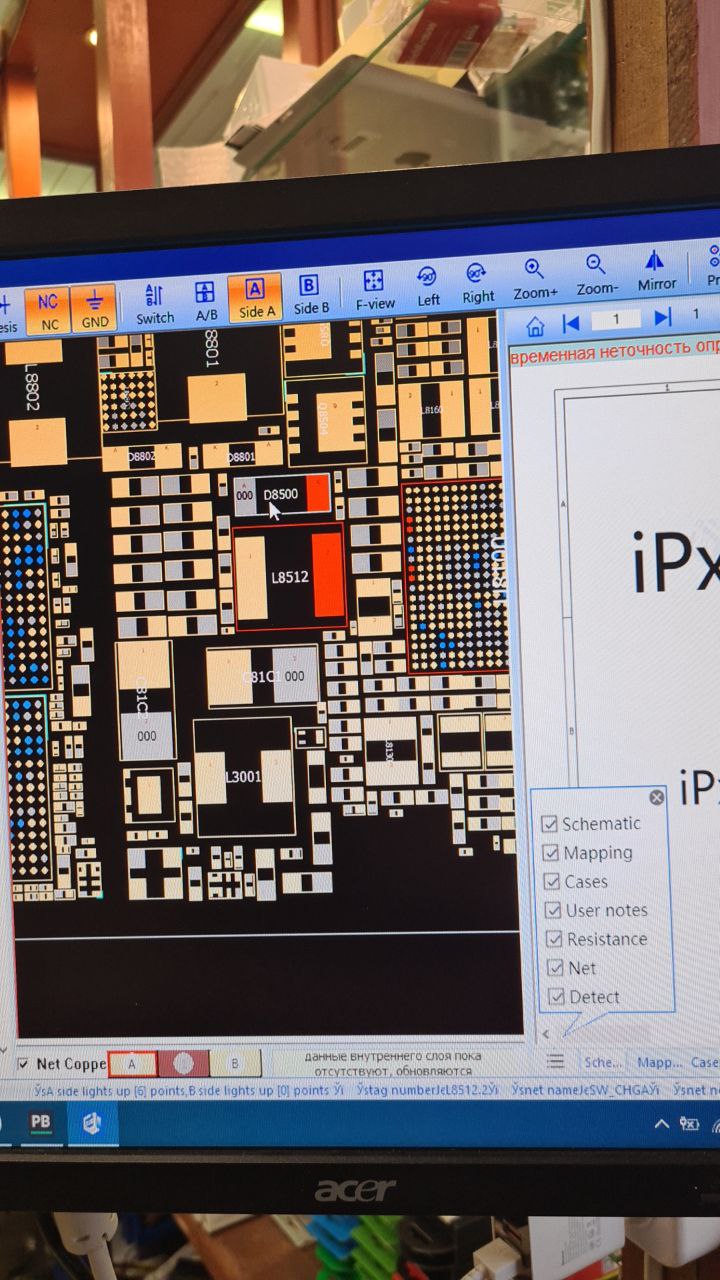

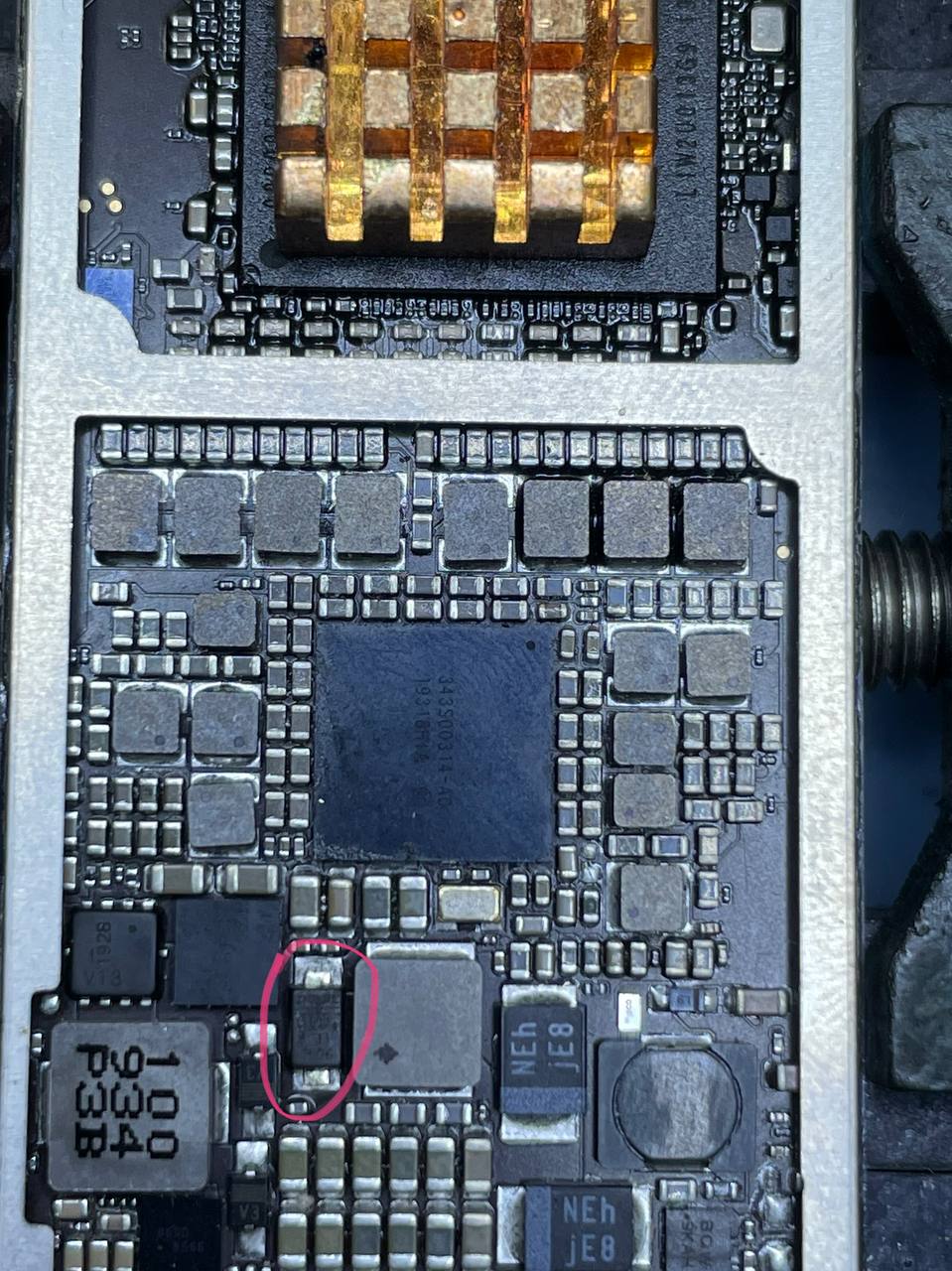

Всем привет) ребята подскажите пожалуйста, iPad A2197 не включается/не заряжается. От зарядки показывает такое потребление 0,7. На плате раскаляется этот диод , сам диод менять пробовала результата нет, короткое где-то по этой линии сидит. Схемы нет на этот iPad. Может кто-то сталкивался с подобным на айпадах?) как найти короткое? Не знаю даже, сколько можно продавать на эту линию.
Комментарии: 25
Apple
Модем смотри там написано смотри переходные кондеи и катни модем Это подсветка скинь рядом катущку и подавай напряжение 1-2в с ограничение 1А скорей всего накопительная керамика, но может и кп.
Fromkrsk
Кп я поменяла уже А диод на место поставить? Я просто его уже тоже сняла)
Apple
Если проц А10 то 1896 +- такой же по схеме, да диод на место если кз ушло. Ибо подсветки не будет
Fromkrsk
Он без этого диода потребление не показывает А10 проц , да. Ну сейчас сниму катушку большую эту.
Apple
Диод правильно ставишь?
Fromkrsk
Да, наверное да без диода тоже пятаки пищат Это точно подсветка? Просто без диода или без катушки , он не хочет показывать , что шнурок видит.
Apple
Напряжение подай выше написал и вычесли что греется
Fromkrsk

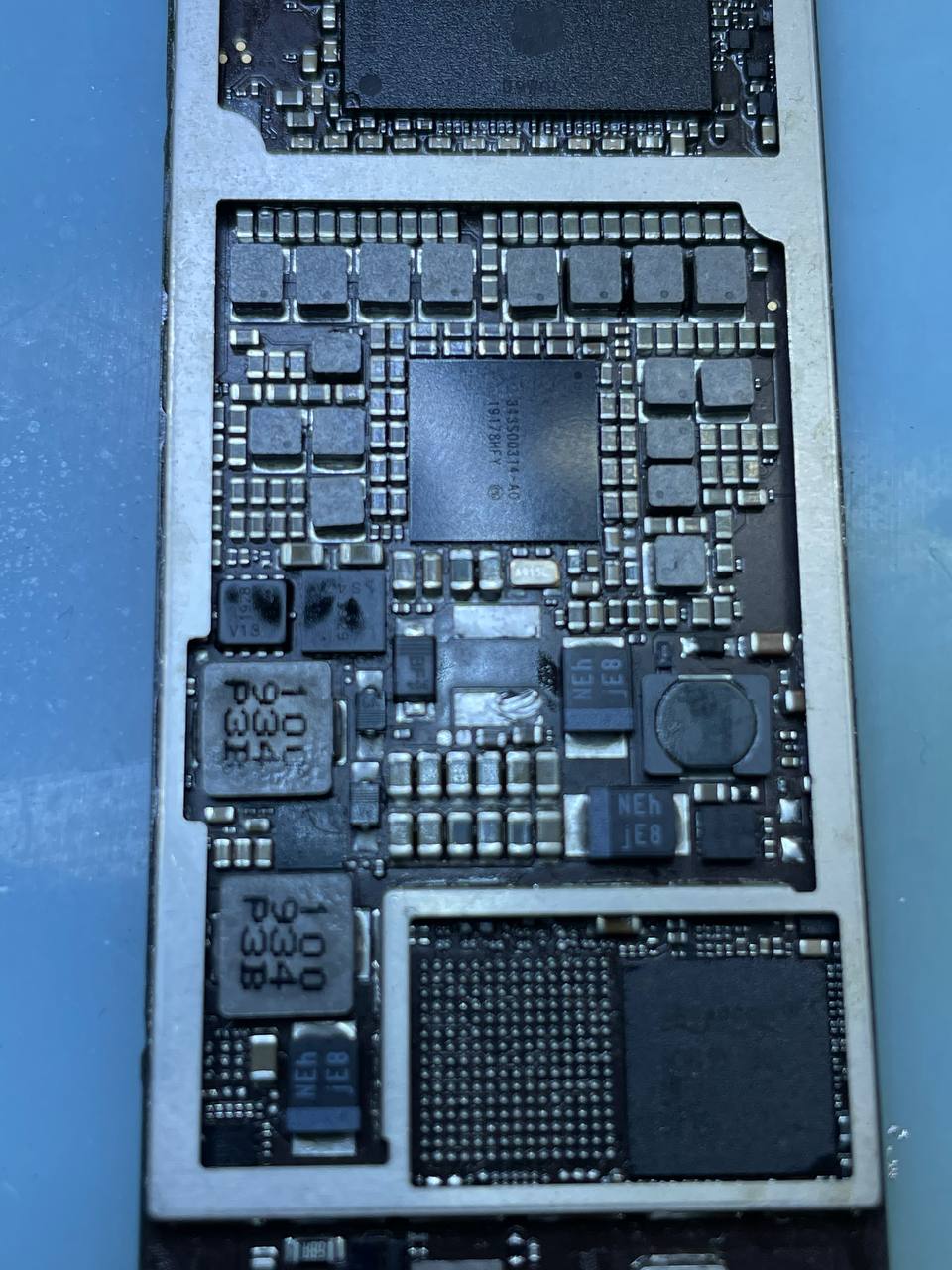

Про эту катушку ты говорил снять?
Apple
Все верно кз с какой стороны?
Fromkrsk
Короткого вообще нет пока к акб не подключу. Мне сейчас надо подключить плату к акб, верно?
Apple
На подключенном питании кз везде будет
Fromkrsk
Так и есть
Apple
Если без акб кз на диоде нет то стави обратно
Fromkrsk
Нет. Диод я поставила обратно. На катушке тоже без акб нет, тоже обратно ставлю?
Apple
Да
Fromkrsk
Ок, что делать дальше?
Apple
Потребление на зарядке какое?
Alexandr
Сейчас мастера насоветуют, это не подсветка, это цепь зарядки! Как ipad ведет себя от лбп? Компом видится?
Fromkrsk
Вот я и думаю, что снимая элемент айпад не видит шнурок, думаю почему это подсветка ) Пк не видит планшет
Alexandr

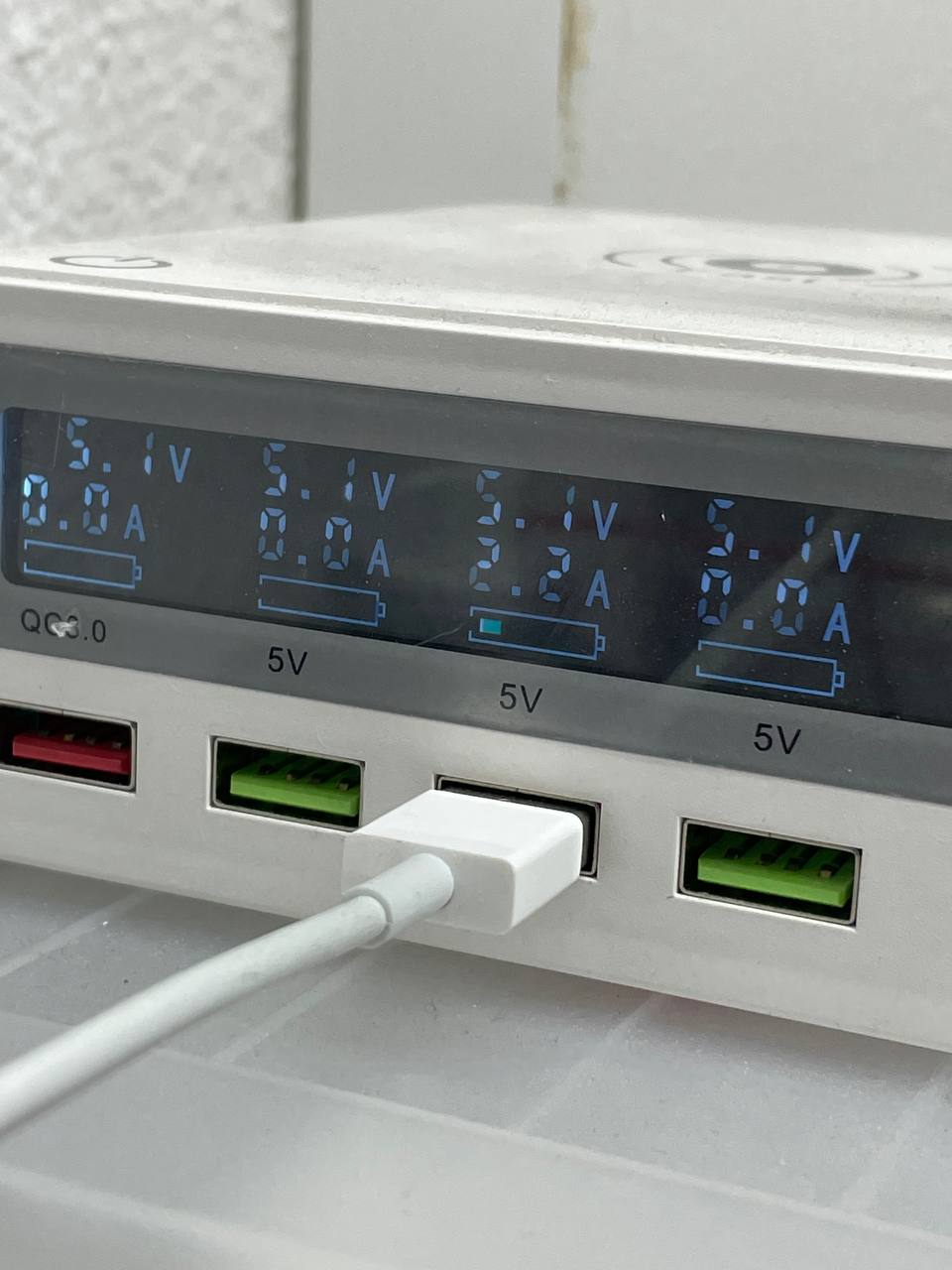

Ну тут нормальный ток зарядки показывает. Пк не видит со всеми установленными элементами? Лабараторник есть? Как на нем потребление?
Fromkrsk
Есть. Сейчас гляну. Там просто так это сложно сделать, чтобы и подключить крокодилы и кнопку вкл нажать)
Alexandr
Пинцетик в помощь :)
Fromkrsk
Я скинула в Лс видео. Оно там почти на минуту, чтобы чат не грузить.
Repair
У этих айпадов типовуха отваливающийся/умирающий проц, катнуть проц, не поможет - ставить от 7+
