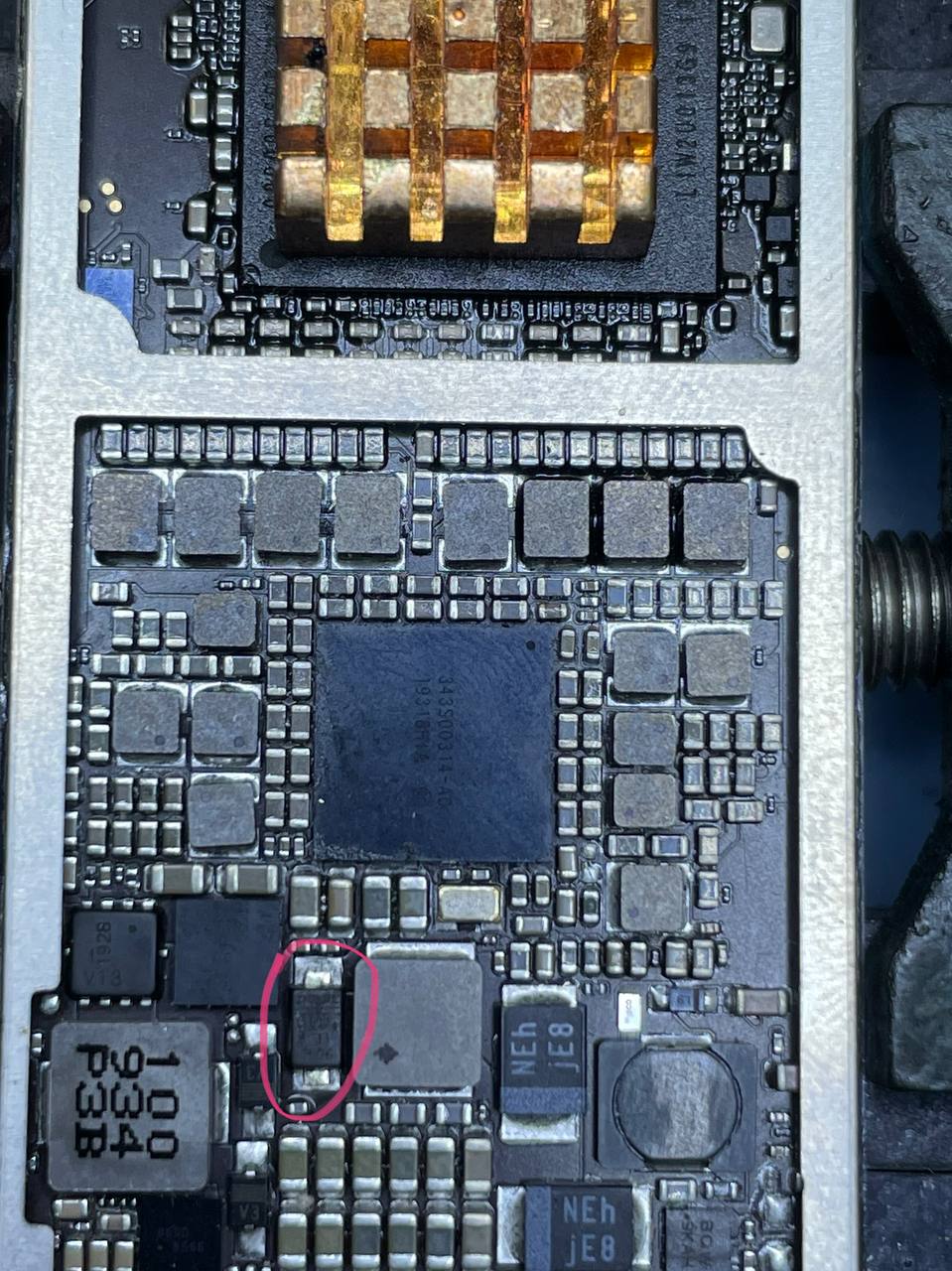

Всем привет) ребята подскажите пожалуйста, iPad A2197 не включается/не заряжается. От зарядки показывает такое потребление 0,7. На плате раскаляется этот диод , сам диод менять пробовала результата нет, короткое где-то по этой линии сидит. Схемы нет на этот iPad. Может кто-то сталкивался с подобным на айпадах?) как найти короткое? Не знаю даже, сколько можно продавать на эту линию.
Комментарии: 17
Nail
Сняв его где звенит? Всем здравствуйте
Isolderingvs
Наиль
Fromkrsk
Сняла его. Звенят пятаки под ним. Я кажется схему нашла, но не уверена, что это она. Кажется у меня в коротком линия вся PPVCC_MAIN
Nail
На майн до 7 вольт давал без проблем
Fromkrsk

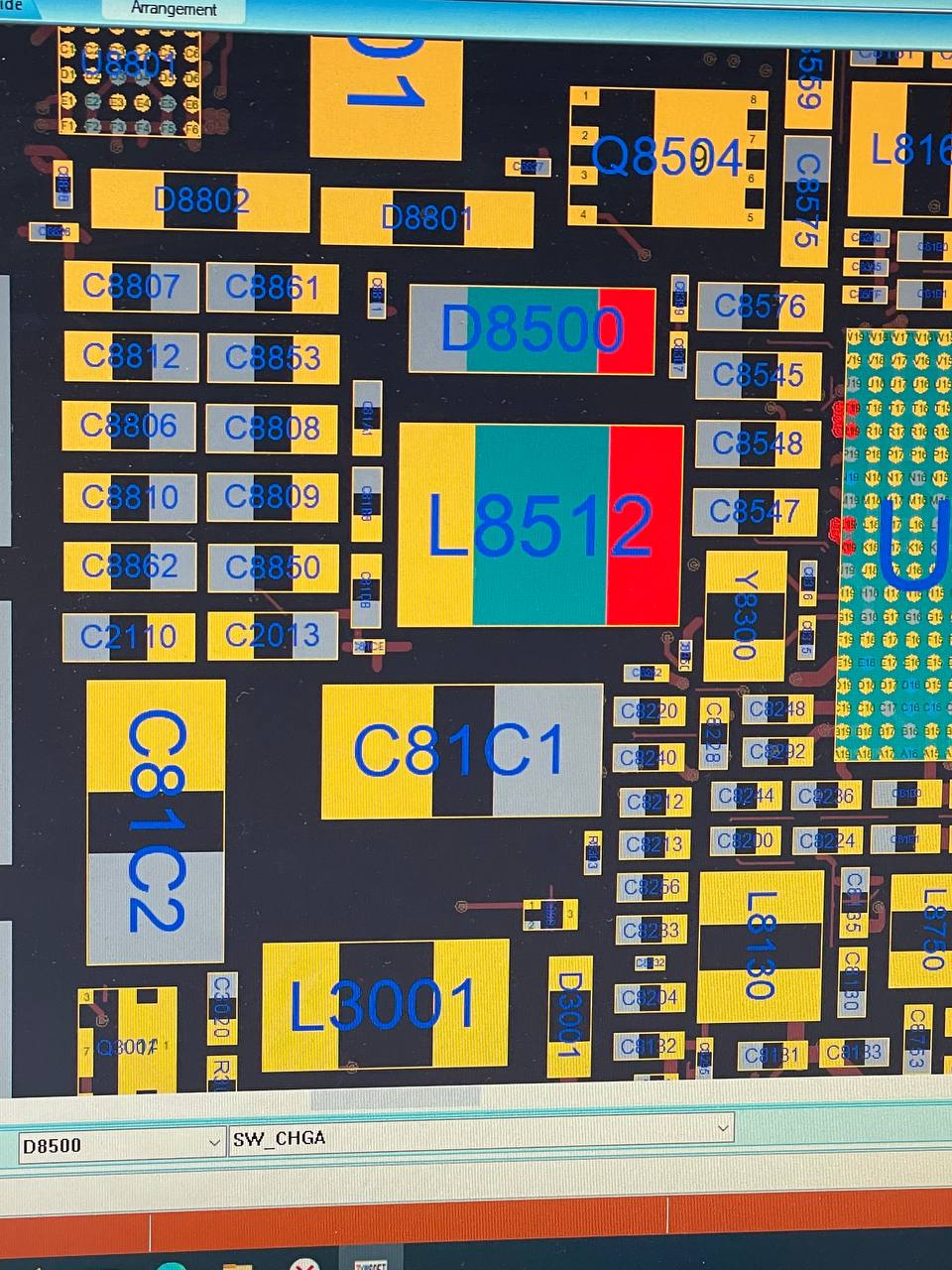

Хотя диод этот стоит на линии SW_CHGA и ещё на этой линии стоит катушка L8512 (это не точно, не уверена что верная схема) . И на этой линии ничего больше нет
Nail
Куда заходит ещё эта линия?
Fromkrsk
Смотри я плату ставлю в корпус , болтик прикручиваю к акб. И у меня начинает все звенеть. А сейчас без акб замерила, у меня все ок. Не звенит ничего. Может быть косят в акб?
Nail
С поданным питанием конечно будет звенеть С ЛБП какой потреб голой платы при попытке включения?
Fromkrsk
Я поняла. А нельзя просто подать куда-нибудь и посмотреть , что будет греться?
Nail
Скорее всего у тебя проблема в катушках либо CPU осмотри все катушки у кп на предмет отрыва/трещин. Если всё норм катай/меняй камень
Fromkrsk
Это старт с кнопк вкл от блока , сейчас видео догрузится. вроде все ок
Roman
Ты пользуешься уже 3602?
Nail
Да,но ска жала на обеих ручках 01( Сразу взять фулл комплект постеснялся но мелочевку им паять очень приятно
