вообще у меня сейчас проблема в том, что надо как-то калибровать это все, потому что // 1 m/s == 0.16 mA == 0.00016 A == 0.04v (with 250 Ohm) и эти 4 сотые вольта - на аналог пине ардуины как-то очень легко появляются. при остановленном вентиляторе ессно. можно выключить-включить схему и уже 1.04 или 1.02/ потом 1.06 вообще так не годится.. надо ровно 1 же при штиле..
Комментарии: 52
Sifun
то есть 1.04в?
Pavel
Усилок ставь итпроблем не будет
Anonim
ну да. и потом оно вообще через некоторе время начинает увеличиваться даже заказал INA219 хз поможет ли радикально так просто это же не должен быть какойто рокесайнс.. это катушка на вентиляторе - она генерит синус, есть блок с платой на анемоменре - он из этого синуса делает 4-20 все мне надо эти 4-20 запихнуть в МК чтобы в коде читать скорость ветра или я ошибаюсь и тут все весьма сложно? ну для меня чайника и так все сложно, но я пока стараюсь оперировать на высоком уровне..
Alexander
1. Источник опорного напряжения АЦП. 2. Смещение датчика. 3. Точность и тепловое смещение шунта. Поставь операционник подключенного по схеме "трансимпедансного училителя" (преобразователь ток - напряжение) с заданным коэффициентом (номинал резистора)
Anonim
INA219 спасет от этих всех страшных слов? https://mcustore.ru/store/datchiki-i-sensory/datchik-toka-ina219-i2c/
Alexander
Не исключено )
Romanetz
Короче. 162 Ома там реально должно быть Оно в 0-3,3 преобразует
Anonim
как быть с этой схемой
Elephant
Такой подарок брать на НГ ?
Roman
нарисуй на ватмане
Romanetz
Номиналы другие советские микросхемы по топологии 1 см
Anonim
1) фильтры на входе 2) фильтры на питании ацп 3) vref внешний нормально померять аналог на плате самой ардуины - почти невозможно
Anonim
ну вот потому заказал по совету камрада ina219
Anonim
ему тоже скорее всего нужно будет чистое и отфильтрованное от сёра ардуины питание
Romanetz
Ыы а есть чем i2c пофтыкать, если чо?
Anonim
блин, я бы уже даже за деньги этот вопрос как-то решил чтобы мне помогли это сделать.. так эта ина219 к ардуине подключается же
Anonim
никто не хочет чуть пофрилансить? с меня вопросы в отдельном чате, и попытки понять объяснения.. ну и оплата конечно. в идеале хочется понять и сделать чтоб работало хоть как-то. может в процессе пойму, что это нереально. но хочется сразу с кем-то компетентным в этой теме начать сотрудничать. для меня это хобби, но сильно переросшее в активную деятельность. профита с этого не имею. просто пытаемся сделать чтото полезное для лавинной службы..
Anonim
вот немного деталей может в "про разработку" запостить
Roman
так земля же общая будет при этом)
Anonim
и что это значит?
Roman
питание может быть разным
Anonim
блин.. ну да адруина от 5. а на вход ина219 чтото другое будет приходить
Roman
и вот это питание можно чистить
Anonim
чистить?
Roman
ардуина содержит ну так себе фильтры, а для всего остального можно навертеть защит от помех, фильтров, стабов и т. д.
Anonim
просто не понятно причем тут это и "а есть чем i2c пофтыкать, если чо?"...
Roman
по моему это к вопросу не относится
Anonim
а можно "пока" для начала обойтись без фильтров этих? ну мне хотябы концепт соброать чтобы работало. или защиты от помех важны в этом случае?
Roman
тебе никто не помешает)
Anonim
ну это понятно.. знать бы необходимо и достаточно условие для задачи этой короче пока ниче не ясно. может хоть ина219 поможет
Roman
ну показания могут гулять туда сюда, если это нормально для концепта, чисто идею проверить то почему нет
Anonim

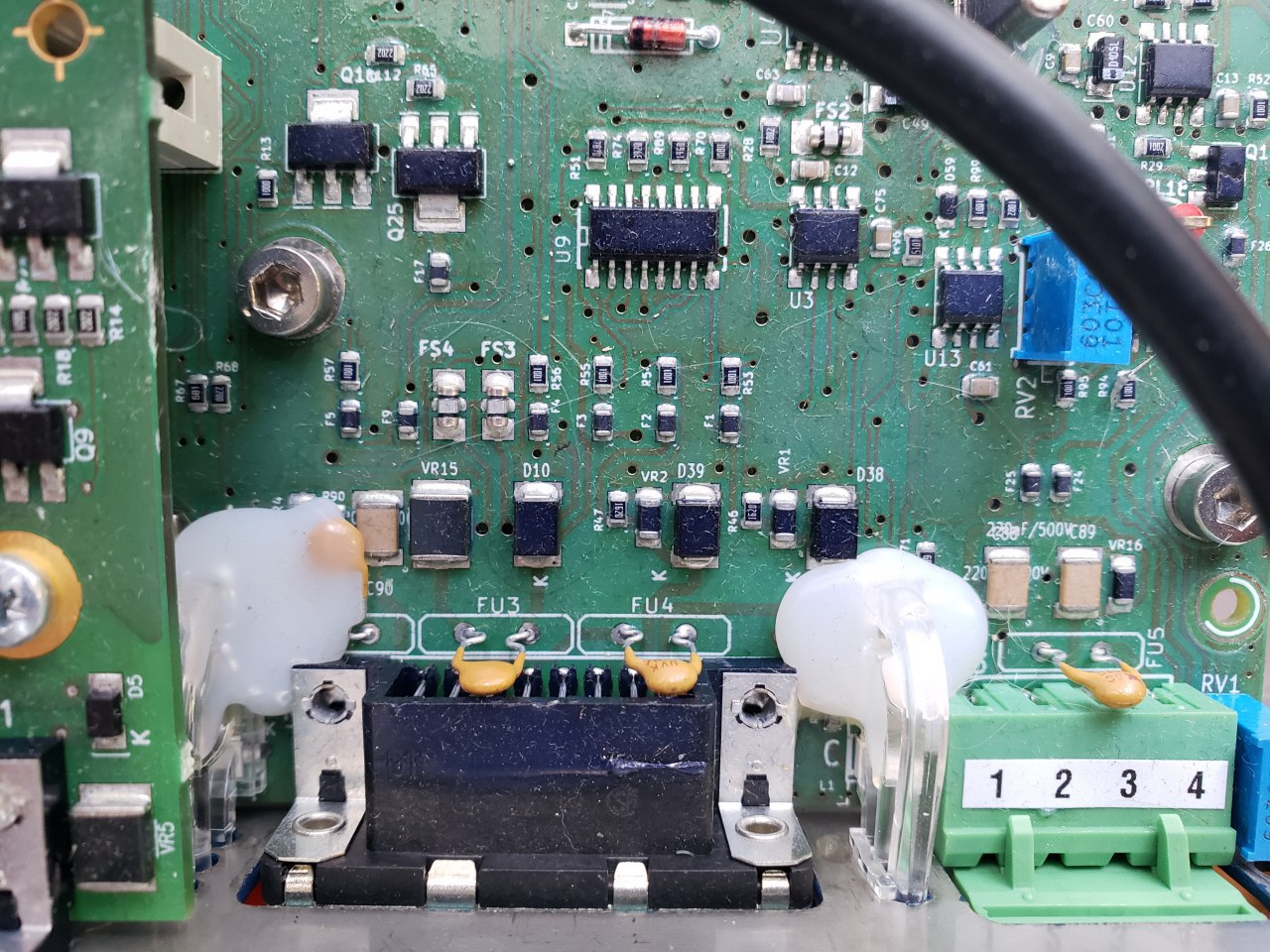

это понятно.. значит на новой схеме - тока защита у меня даже фыотка этой платы есть - там все эти VR и D видны на входе.
Roman
позже выяснится, что проще купить готовый качественный бп, а не городить самому. Это имеет смысл если параметры какие-то очень специфичные
Anonim
а БП тут причем? сама метеостанция питается от большого аккума на 12 вольт. он подзаряжается от панели еще от него питается этот даталоггер блок из которого выходит уже 25 вольт и идет на плату анемометра вот этот чертный разъем на фотке выше - это разъем датчиков там и ветер и еще 3-4 других питание у всех общее - 24 вольта. данные приходят по REF контактам - "минус" которые вот на них и висит та защита куда дальше уходит от точек ANA на схеме - уже не важно мне как раз надо там поставить ардуину вот и хочу понять - можно ли пока без защиты этой обойтись. если хоть както будет работать - то уже можно коптеть над фильрами для улучшения. но пока - при 0мс - показывает 1.04в что равно 1мс это помехи? или там в этой "защите" есть чтото важное для точности приема 4-20 этих?
Alexander
Смещение источника опорного напряжения может быть.
Sifun
дуамаю защитные диоды там для того чтобы в момент втыкания когда пусковой ток схемы в ветряке идет, защитить входы от 10+в броска
Alexander
Какой точности у тебя резистор на 250 Ом?
Anonim
тоесть я легко могу спалить аналог пин на ардуине думаю 5%.. есть еще на 270 на 1%
Alexander
Ну смотри. 1 процент от 1 В это 10 мВ. 5 процентов - 50 мВ.
Sifun

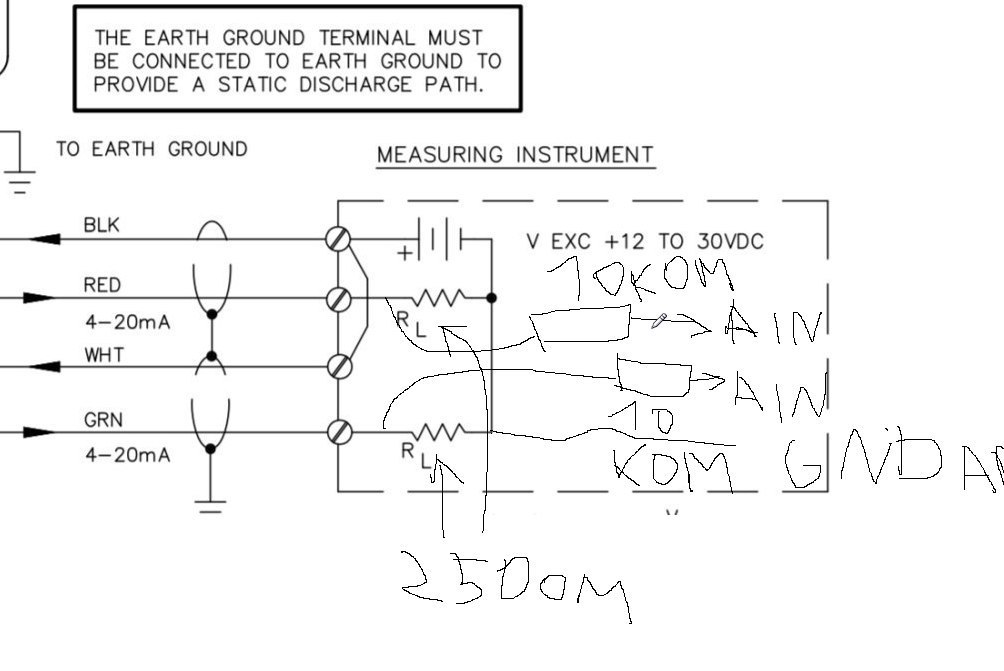

поэтому я и нарисовал 10 ком перед входами
