Ребя, принесли XS, висел на последней цифре ввода пароля. Перекатал NFC, телефон включился, не работал тач и модем (недосела плата), перекатал ещё раз, тач завелся, модем нет. Правильно понимаю, что нужно прошить восстановлением, потому что плата запустилась "без модема"
Комментарии: 31
Anton
Нет Нужно нормальные пятаки накатать
Artem
Обновляют или прошивают только в том случае, если телефон обновить или прошить без модема. Включать телефон без модема можно, ну а если прошьёте без модема, то при каждой последующей манипуляции, ремонтируя модем, телефон придётся снова шить и смотреть, починилось или нет. И так до тех пор пока не починится и не прошьется. В вашем случае просто половинки плохо сели, снова
Bananiks
Странно, конечно, вроде шары идеально ровные все, но сейчас попробую, спасибо
Alex
Приветствую, iPhone 7 водяной, Вода попала под верхний ряд основного контроллера, там не было компаунда, кп поменял несколько раз, результат - 40 мА с первого шага и висит. Следов угрева процессора нет, не первый разъедаю. На первом ряду кп, где была вода есть несколько шин питания оперативной памяти. Вопрос следующий : если ли смысл катать проц или это так умерла оперативка? Спасибо
Nikki
нанд по другому бы реагировал, у вас либо проц катать либо по линии проца катушки
Alex
Катушки смотрел, вроде на месте, спасибо, пойду катать. А кп бы нанд реагировал ?
Nikki
10ма, падал бы в дфу тепловизором посмотрите, какие катушки греются?
Alex
40 мА маловато для тепловизора, нет?
Artem
Дофига и даже очень
Alex
Спасибо, сейчас посмотрю, греться должна отбитая катушка?
Nikki
было б полампера, тут бы вы и пальцем и губой и фризером и канифолью нашли бы
Artem
Нет, отбитая катушка греться не должна совсем, по всем законам физики. Т.к. она отбитая, висит в воздухе, соответственно цепь разорвана и ток через неё не пойдёт. Греются катушки только в случае если потребитель, которого они запитывают, в коротком или очень много кушает. Сомневаюсь, что у вас в принципе будет какая-то катушка греться, гнилых после воды кондеров на плате не осталось?
Alex
Нет, плата почти вся раздета, спасибо за пояснение
Artem
Компаунда около основного кп совсем не было? Может обвязка в виде какого-нибудь резистора улетела или держится на честном слове?
Alex
Совсем, только по центру ровное пятнышко
Artem

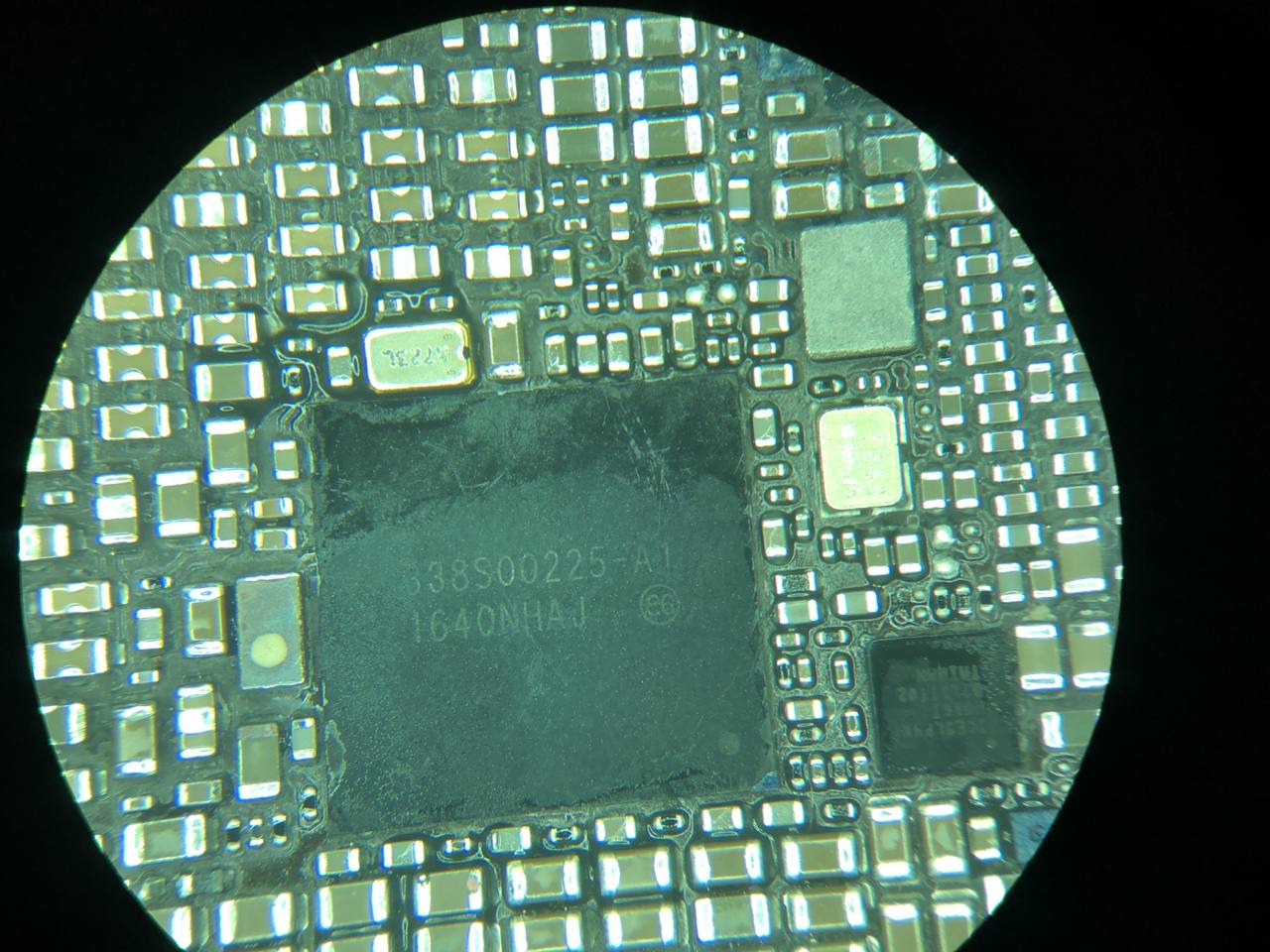

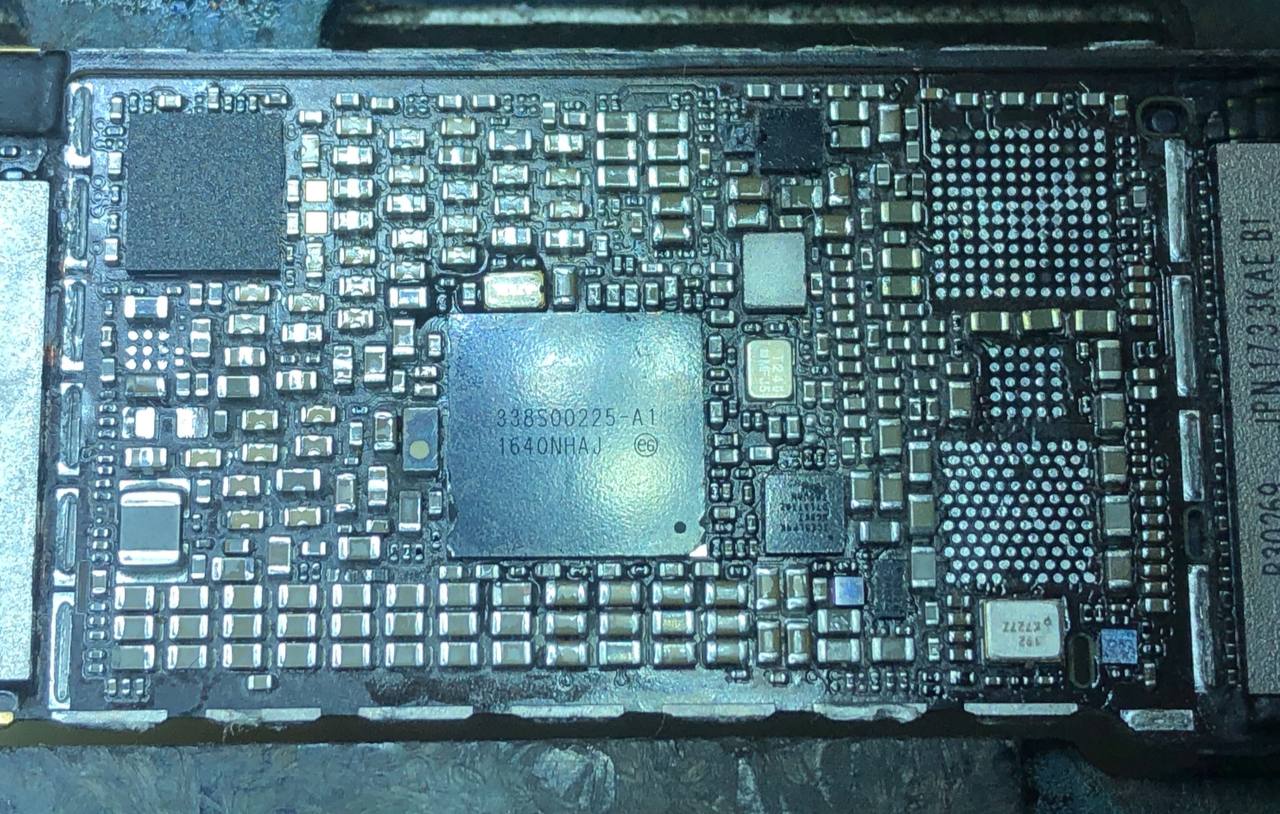

Слишком много возможных вариантов, т.к. там по каждой стороне VDD_MAIN, а раз не было компота, то вода запросто могла коротнуть мейн на любое из питаний проца или оперы. Изначальные симптомы какие были, до ремонта? И если можно, хотелось бы увидеть фото КП и обвязки вокруг, под микроскопом. И ещё, вторички поднимаются?
Alex
Про какие шины вторички вы говорите?
Artem

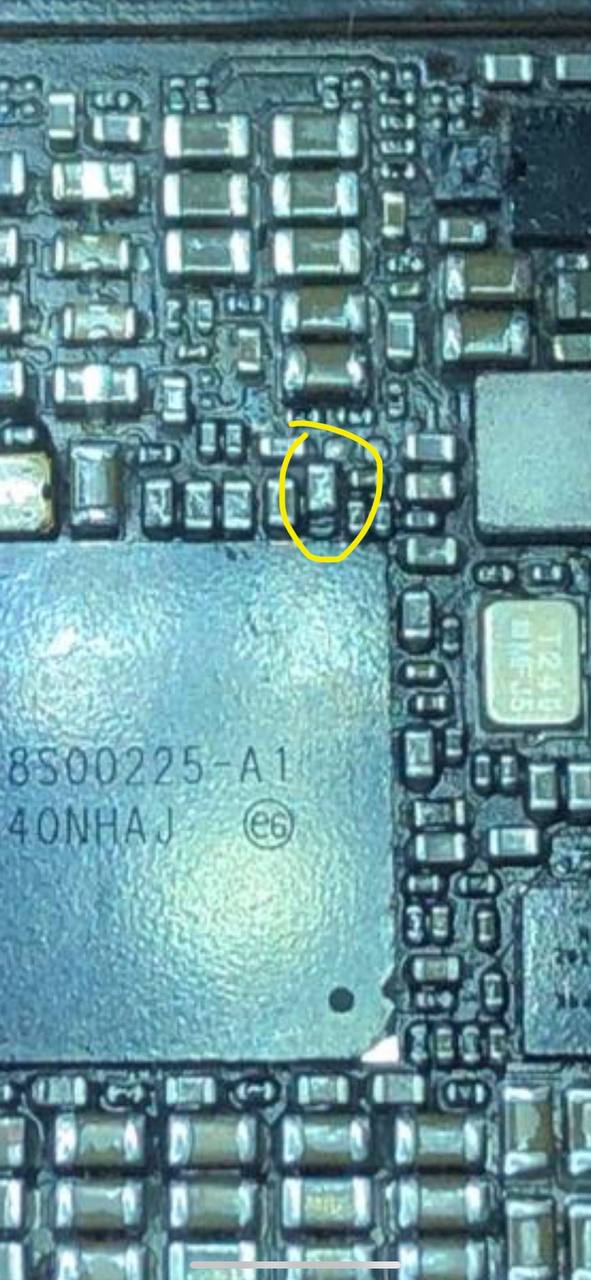

Любые которые формирует основной кп, например PP1v8_SDRAM, PP1v1_SDRAM, PP_SOC_VAR, PP0V9_SOC_FIXED, а также PP0V8_AOP (у вас по ней один единственный кондер сильно сдвинут, не коротит никуда случайно?). Нужно чтобы убедиться, что кп жив и выполняет свои функции. Буст тоже поднимали, под ним чисто?
Alex
Не коротит, на всякий убрал его, буст менял, шины сейчас перепроверю, спасибо Вам за подсказки
Anonim
привет. wifi на iph x в отвале. Подкидывал другой модуль, разлочивал, вафля так же не доступна. Так вот, кто то говорит что подрывает забор, но чет не вижу в торец проблем и падения есть
Var
Ребят все ещё продолжается проблемка с 12 перекидывали верх флешку не меняли. Все спаяли но при прошивке висит на 11% enter recovery mode.
Anonim
кз нет по плате?
Artem
Лучше все же поставить его, хоть там скорее всего токи по этой шине мизерные, он единственный на плате сглаживает линию Проверьте также R2010, вижу что гнилой, там есть контакт? Это PMU_TCAL, калибровочное сопротивление для терморезисторов
Alex
Сейчас проверю, Все шины замерил, напряжение есть, как в аптеке, поведение чуть изменилось кстати, сейчас с первого шага 27мА висит Резистор 2010 жив цел Чую, свапом попахивает
Artem
Вспомнил, было у похожее на 7+, тоже потребление в районе 40 и иногда до 27 менялось. Даже перекидка на другую доску не дала результата, сделал вывод что ОЗУ или проц отъехали, поведение осталось точь-в-точь. Поэтому заранее готовьтесь к тому что вероятнее всего просто время на свап потратите безрезультатно. Но чем черт не шутит, вдруг и оживёт…
Alex
+ Большое Вам спасибо за помощь
Nikki
и 10ма найдет хороший теплик, так что смотрите
Artem
Есть, конечно, маленькая вероятность что телефон обновлял сам клиент. Но если окажется не так и модем не зашьётся, то ждёт веселье:)
Bananiks
Не, телефон принесли и сеть была, звонки шли на него
Artem
Тогда половинки 100%, шить низя
Bananiks
Сделал полною проверку рамки на отвал. Все нормально. Перекатал на идеальнейшие шары. Все равно нет прошивки модема. Прошил его восстановлением. Ничего не изменилось (копию сохранил). Толи с поддоном какий-то кринж, толи я уже хз. Модем не катал, завтра буду
