Всем привет. Подскажите пожалуйста. Принесли IPhone 8 , замыкал сразу на PP_BATT_VCC. Грелся TIGRIS, его заменил. Короткое замыкание ушло. Телефон включается. Но не заряжается. Зарядку показывает, но по факту потребление нету. 4.3 вольта нету.
Всем привет. Подскажите пожалуйста. Принесли IPhone 8 , замыкал сразу на PP_BATT_VCC. Грелся TIGRIS, его заменил. Короткое замыкание ушло. Телефон включается. Но не заряжается. Зарядку показывает, но по факту потребление нету. 4.3 вольта нету.
Комментарии: 26
Maks
Меняй гидру Резюк Замеры И так далее
Anonim

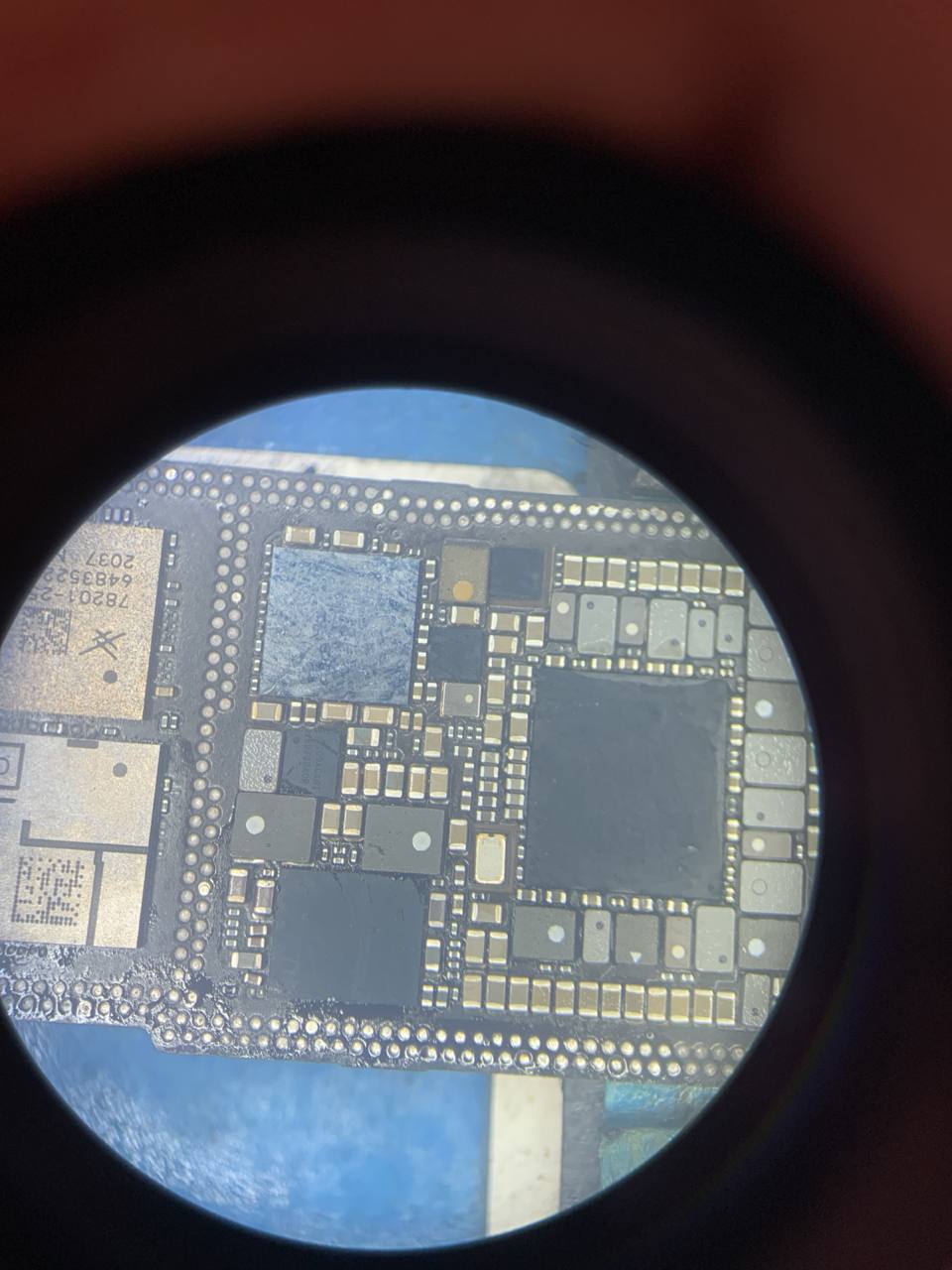

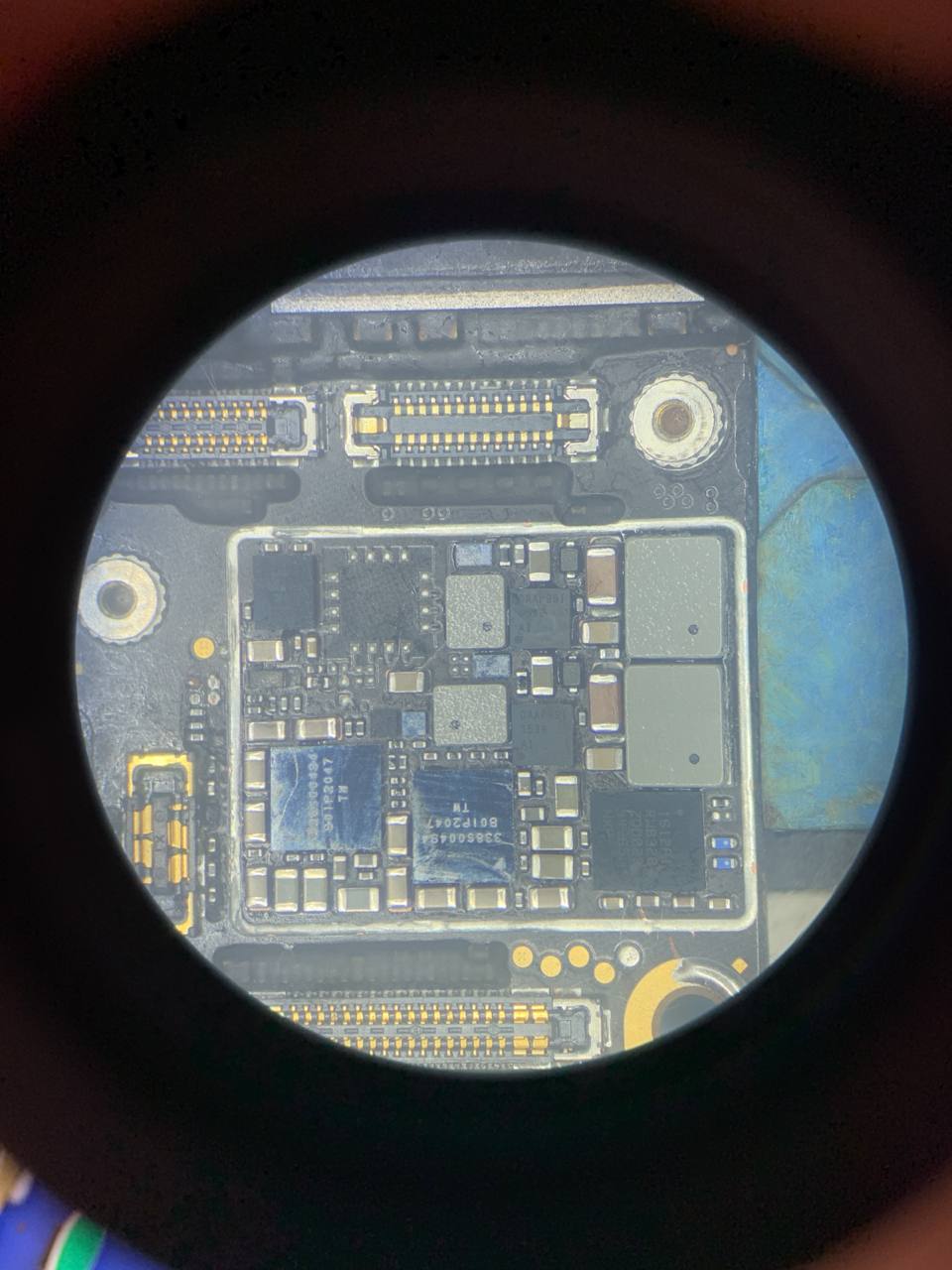

Про какой резюк речь?.. Гидра Тигра Катушки у гидры Катушки у тигров Заменено Вопрос что за резюк?покажите на схеме если не трудно Работаю без схемы,жду активацию. И без низа же он должен нормально заряжаться?
Maks
Рядом с гидрой Поищи в поиске Нет возможности сейчас подсказать Стоит в верху гидры В строну нанда
Artem

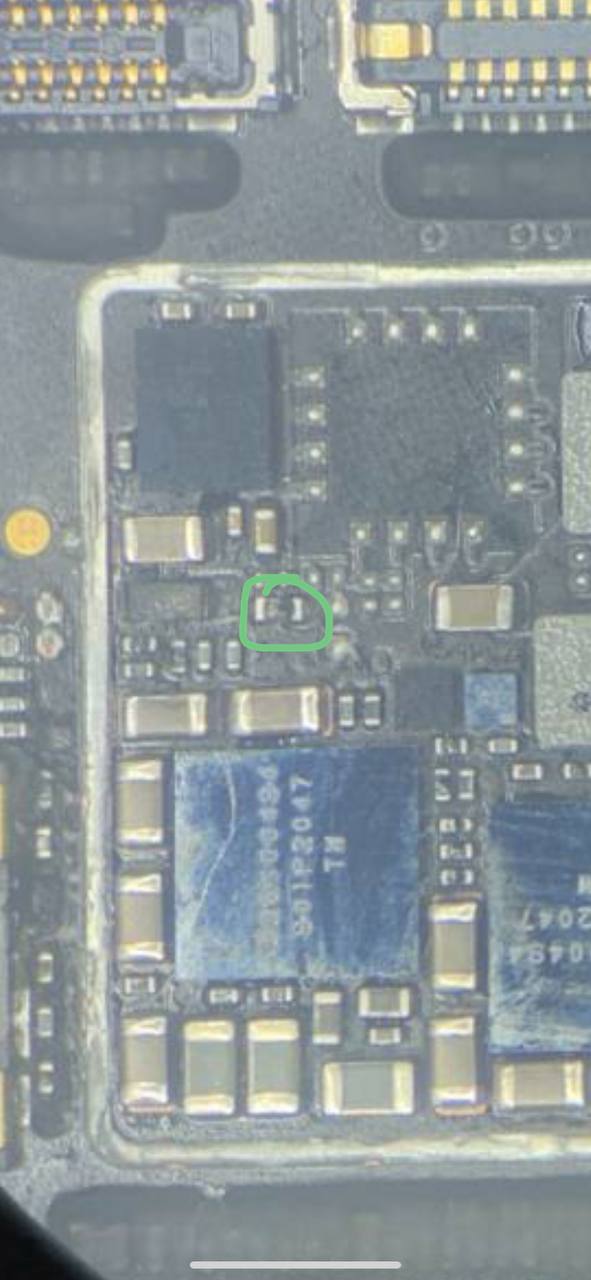

Без низа будет нормально заряжаться. Подключите зарядку без акб, сколько формируется на VDD_MAIN? Телефон видит аккумулятор? R6210 на вашем скрине отметил Ps: мейн можно замерить прямо на коннекторе акб
Anonim
Взял резюк рвп с 8рки,все так же включается и болт а не зарядка На разъёме 5в есть
Artem
Вы ответите на мои вопросы?) а то такими темпами можно всю доску перепахать и не прийти к результату. Давайте диагностировать
Anonim
1.на разъёме акб 4.95в висит Телефон видит акб,говорит мол заряд идёт,по факту потребление в 0. Без проблем заряжается в выкл состоянии
Artem
Отсюда и нужно начинать, висеть должно 4.2 почти ровно на мейне, а у вас почему-то формируется почти 5. Между VBUS с разъема и VDD_MAIN случайно не глухое КЗ?
Anonim
Нет
Artem
Можно фото тигриса и его обвязки? Так же в микроскоп как кидали гидру
