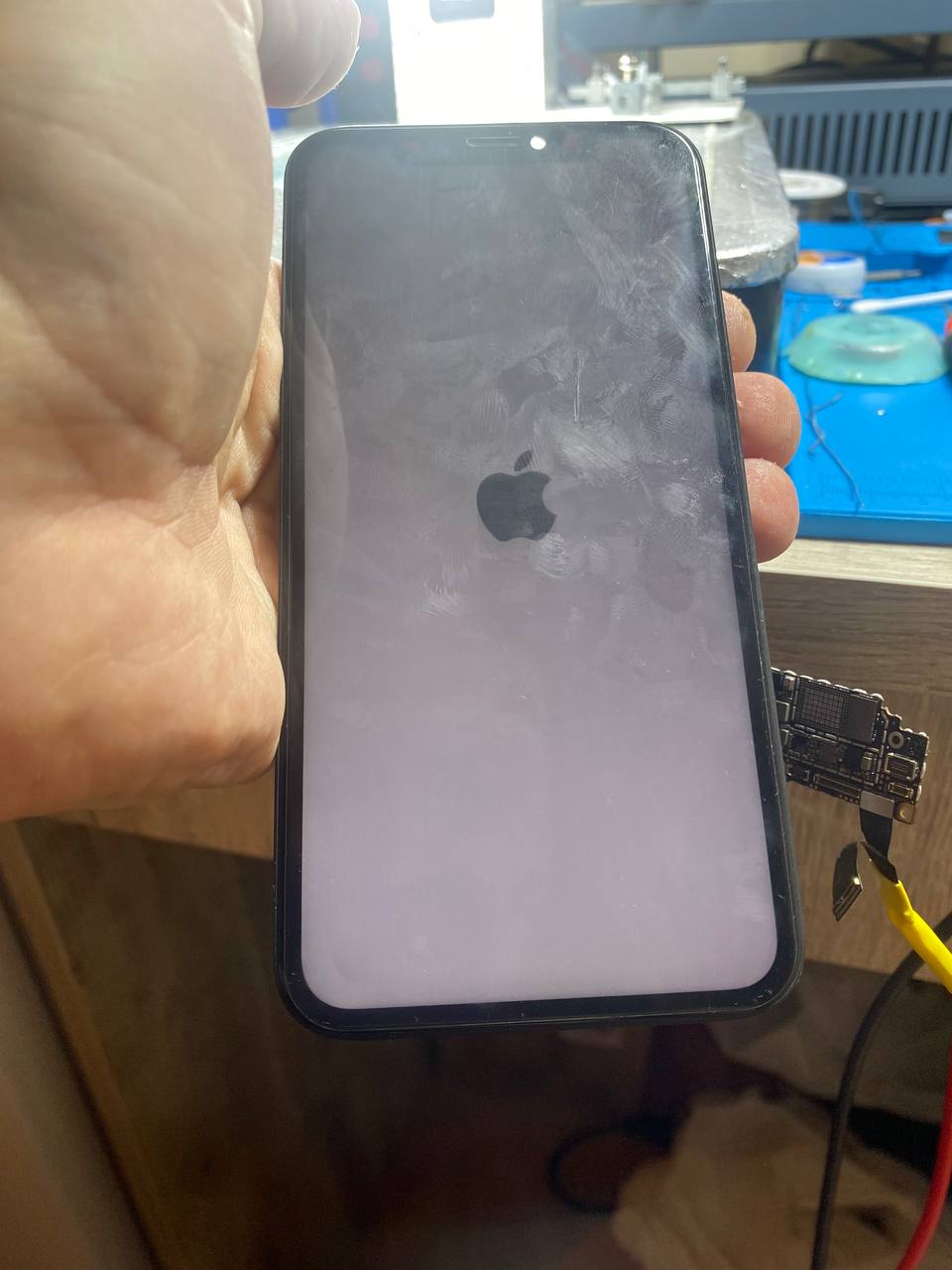

Товарищи добрый вечер всем. Продолжение борьбы с iPhone XR. Все падения в норме, но присутствует паразитное потребление 0.022 А и экран вот так показывает, инверсией, направьте что замерить чтобы разобраться…
Товарищи добрый вечер всем. Продолжение борьбы с iPhone XR. Все падения в норме, но присутствует паразитное потребление 0.022 А и экран вот так показывает, инверсией, направьте что замерить чтобы разобраться…
Комментарии: 16
Anonim

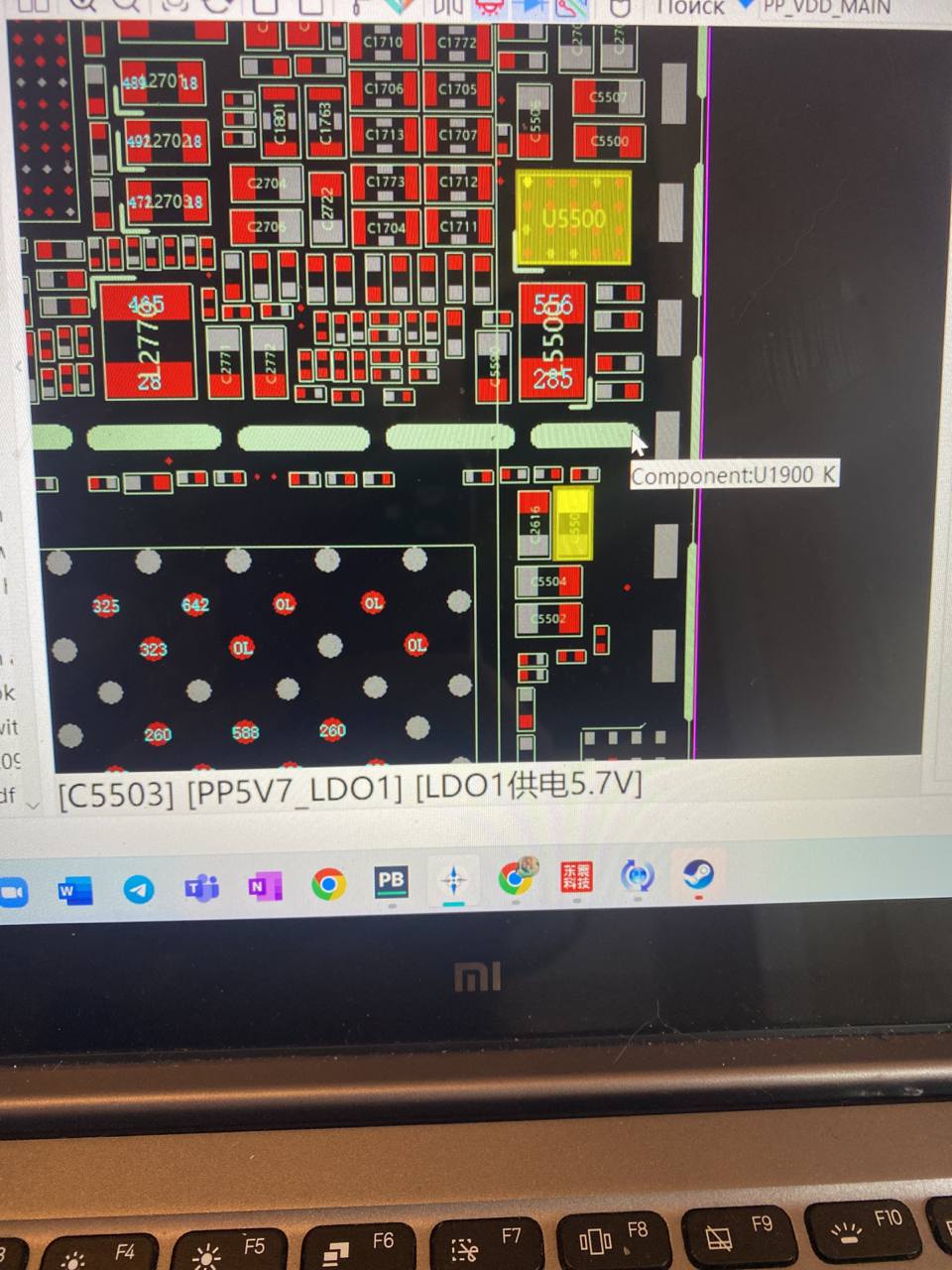

Керамика по 5.7 как поживает ?
Gordey

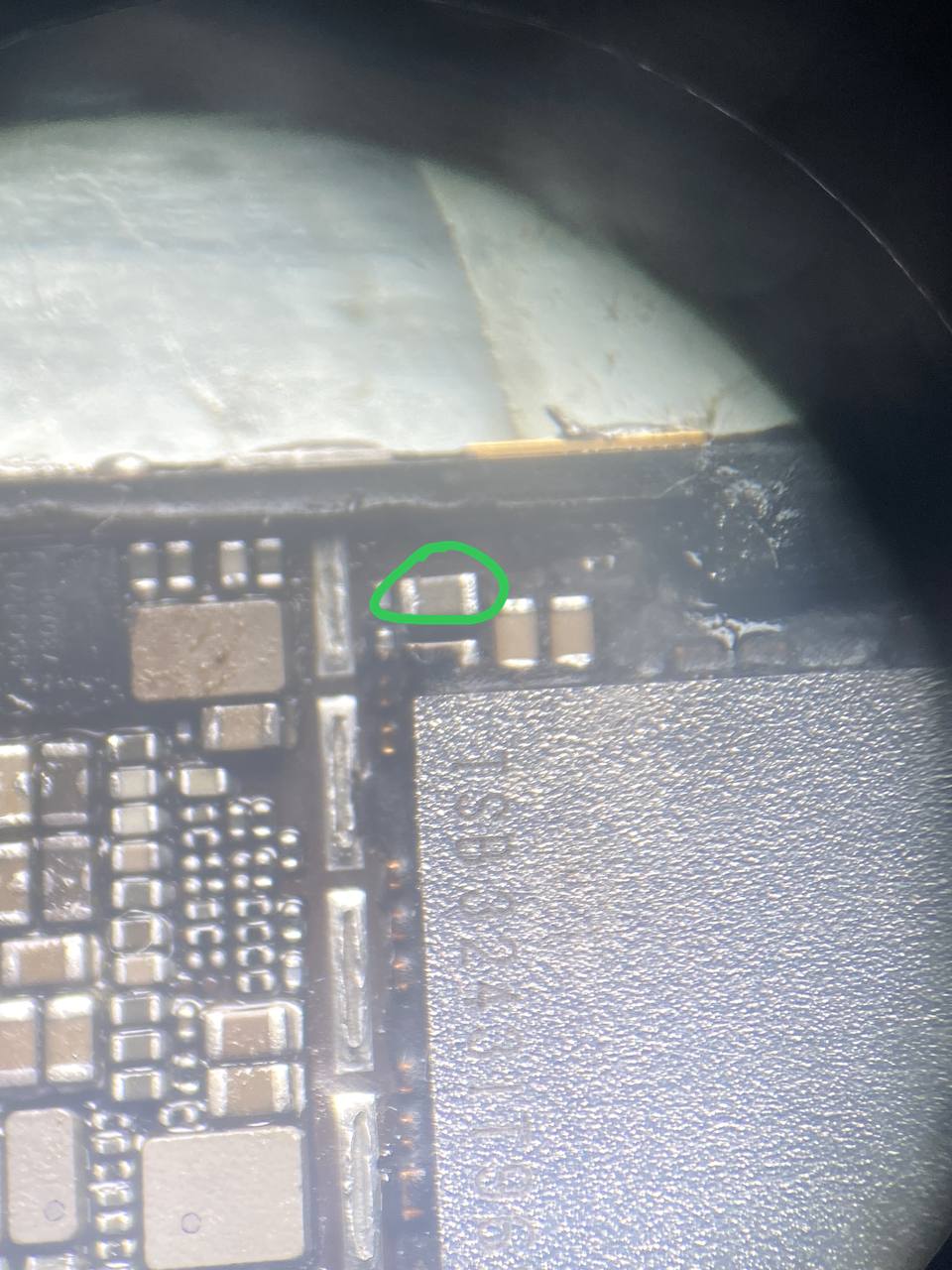

Это он?
Anonim
Он
Gordey

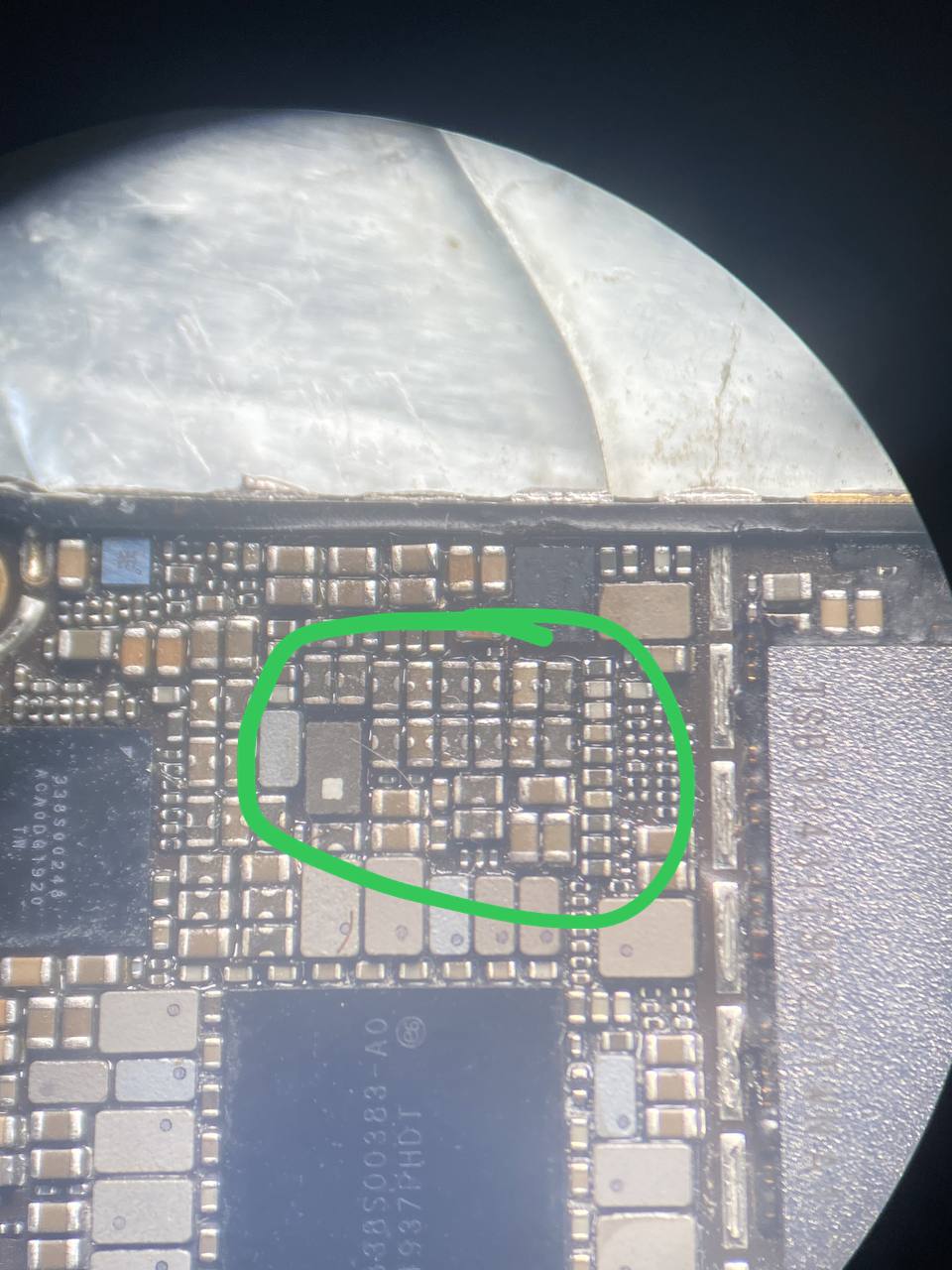

С этой линией все в порядке Из за вот этих молодцов паразитное потребление может быть? Когда контроллер тача на место ставил задел один, на место поставил
Gordey
Телефон включается, подсветка и Тач работает, все в инверсии и спустя секунд 30 изображение пропадает, подсветка остается
George
Вы проверили 5,7v?
Gordey
Прозвонить конденсаторы на линии 5.7 вольт? Всю линию прозвонил, кондеров в кз нет
George
Вы позвонили разъём дисплея? Падения соответствуют тем ,которые на схеме?
Gordey

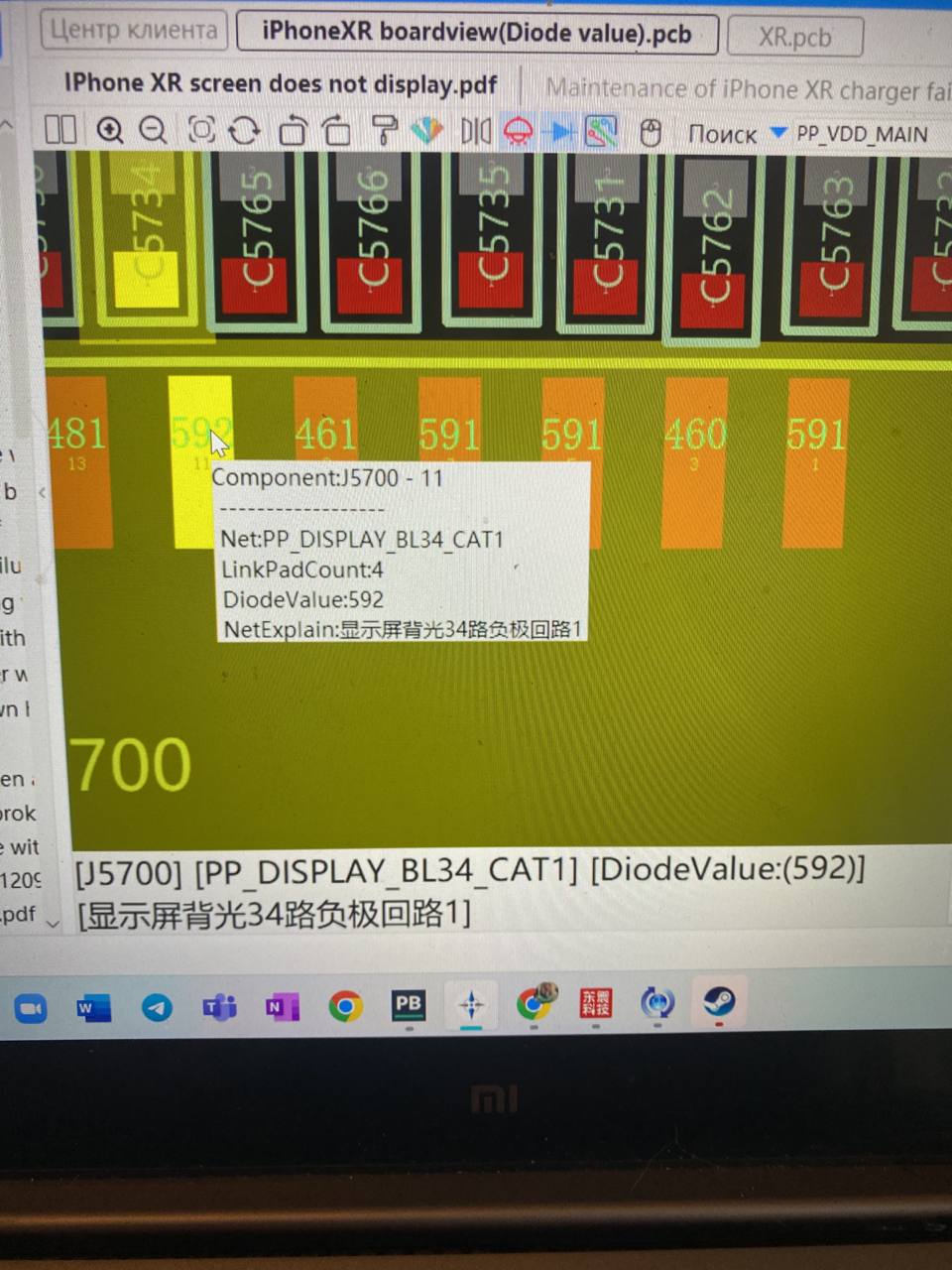

Вот этот 600 на схеме а по факту 300, все остальное в порядке Все падения в норме
George
Замените контролёр изо
Gordey

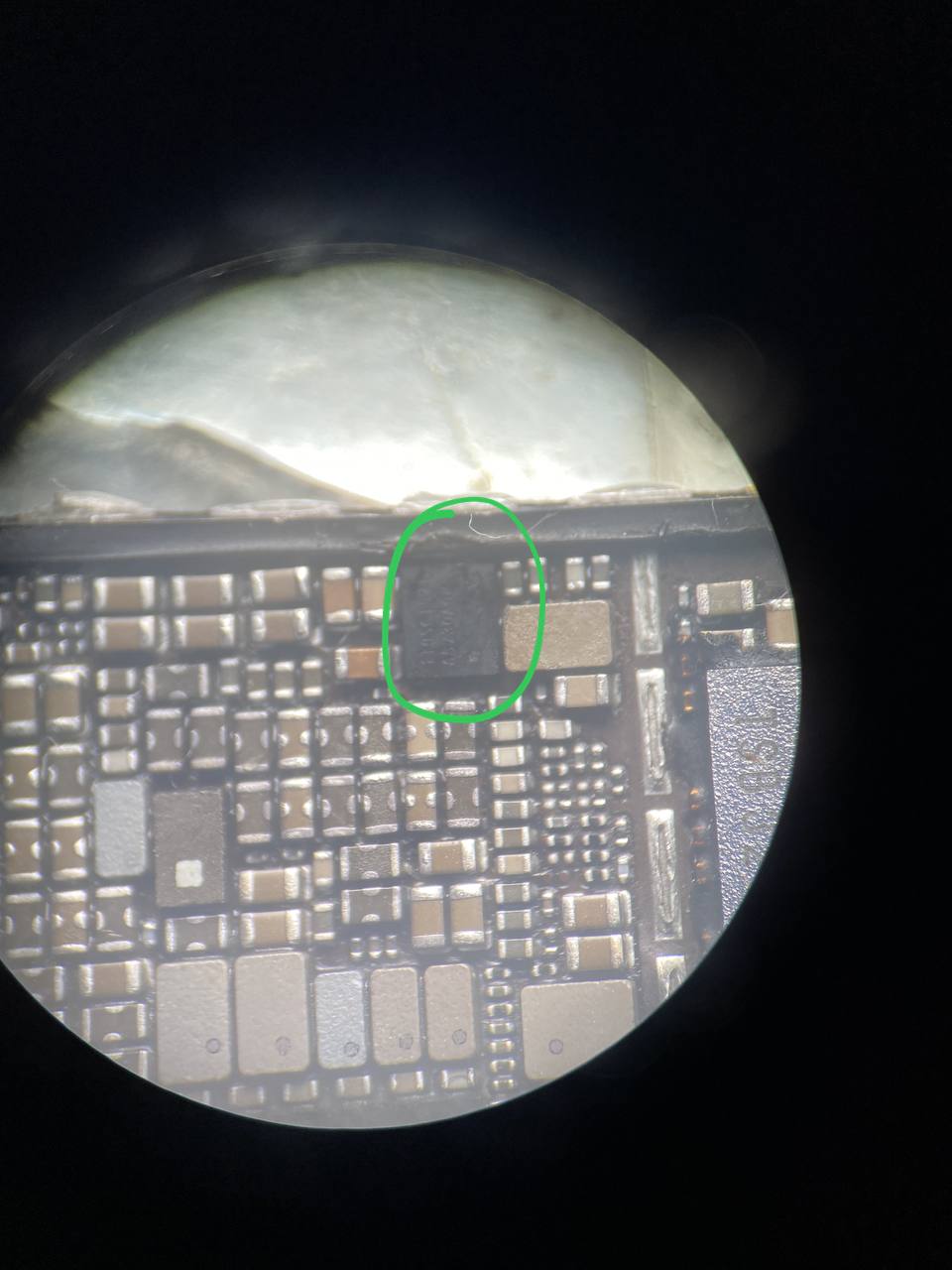

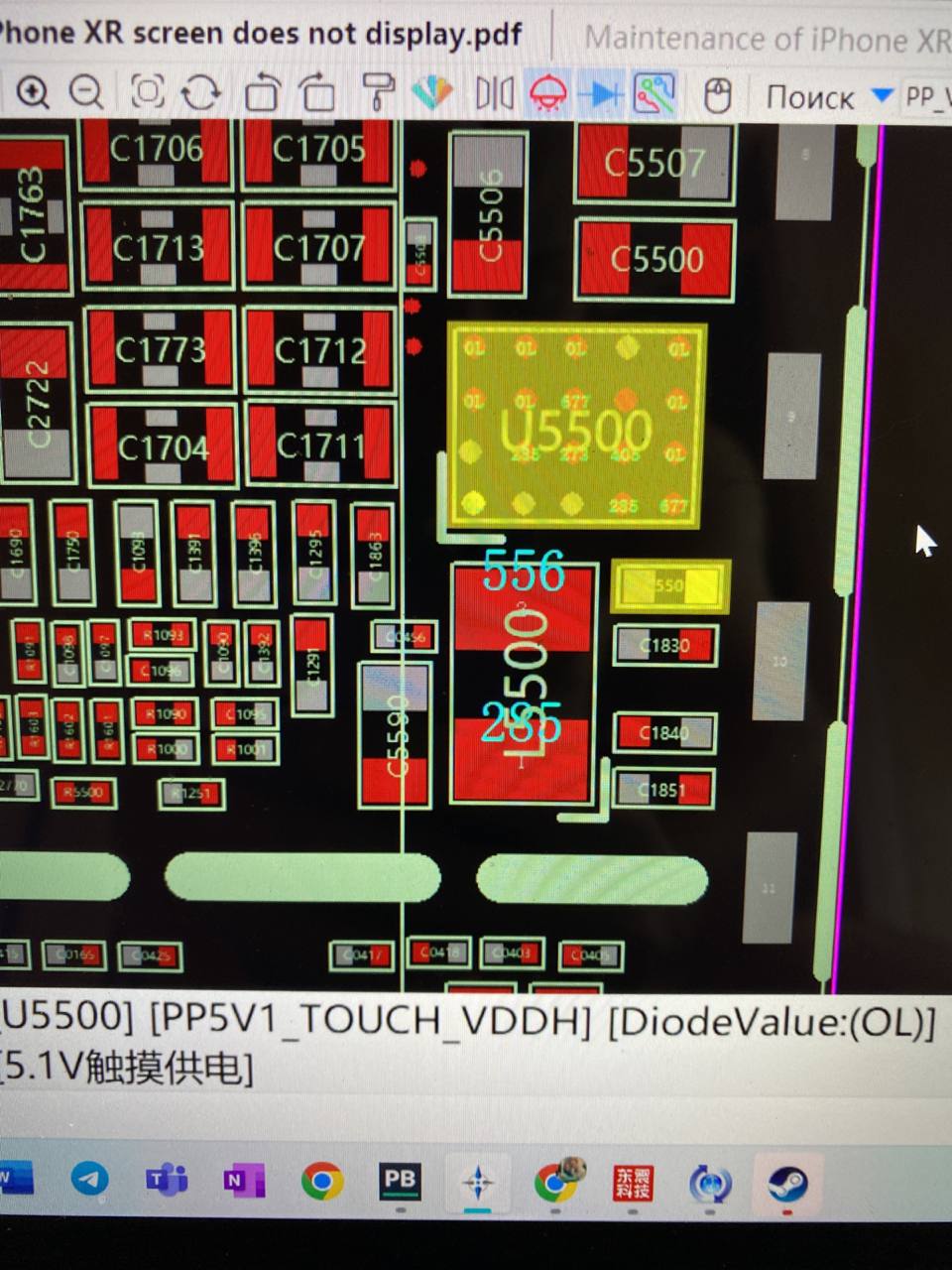

Вот этот? Его? Снял u5500 паразитное потребление пропало, сейчас буду менять, большое спасибо!)
George
Пожалуйста
Gordey
А мне тут писали ранее что этот контроллер не отвечает за работу дисплея, только тачскрина. Получается без него изображения не будет?
George
По схеме это контроллер тачскрина,он тоже может такое давать
Pro-mobile
Попробуйте поставить 15ю ось. c5503
Gordey
Вот этот молодой человек? Заменил, проблема осталась, я подозреваю это u5500 мозги мне крутит, потому что с ним паразитное потребление на плате 0.022 А, а без него нет.
