В ОООООБЩИХ чертах для себя я выделил два типа датчиков АБС. а) Старого типа, катушка сопротвилением обычно на 1 килоом (1000 Ом) считывает гребенку или подобную железяку с полосками на ШРУСе или полуоси. Прозванивается просто, обрыва нет, сопротивление килоом - хорошо. Нет - к замене. Сейчас не встречается практически. б) Нового типа. Внутри датчика какая-то электросхема есть. На датчик подается постоянный плюс по-моему от блока абс, и минус от блока абс. Датчик как правило расположен напротив ленты с магнитными полосочками (в ступичном подшипнике), хотя я встречал и варианты с металлическими зубчиками и считывая эти полосочки просаживает ток в цепи собственной питания. Это видно как и светодиодной контролькой с батарейкой по стороне - (при вращении колеса светодиод меняет яркость) и конечно осциллографом. Как гласят более знающие люди датчиков второго типа множество подвариантов, что не разберешь. Прозваниваю обычно сравнивая показания здорового и подозреваемого датчиков. Как правило тестер в режим прозвонки диодов (падение напряжения) и вперед. Одна полярность = одно значение Другая полярность = другое значение Это не 100% показатель исправности, но обрыв датчика локализовать можно. Обычно одна полярность типа 700, другая 1200, это навскидку. Зубчики стальные и магнитную ленту (типа мишени) прикладываю, так, для общих познаний
Комментарии: 9
Dmitriy

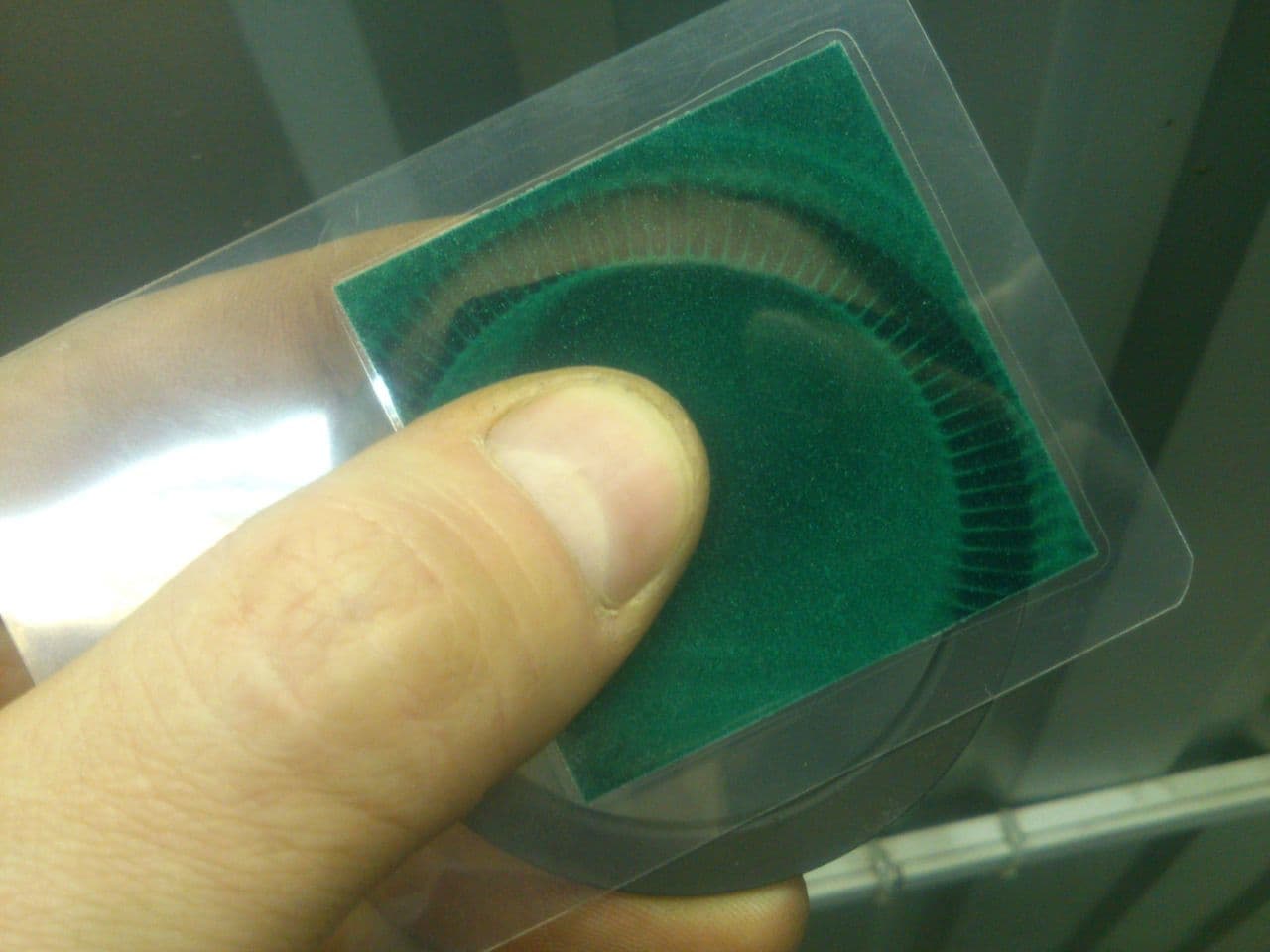

Ну за намагниченные подшипники в курсе. И за плёнку индикаторную тоже. За датчики почитаю как нибудь. Из твоих слов получается, что плюс не силой на датчик подаётся, а скорее слаботочная опорка какая то. Иначе датчик хрен завалит этот плюс. Короч, почитаю за эту систему
Technomania
Так точно. Слаботочка. Мне подсказали, потом глянул осликом, потом обнаружил что и контролька показывает. Со стороны минуса цепляешь, она светит зеленым, мол масса, а крутишь колесо/диск и видно что светодиод мигает соответственно частоте вращения.
Dmitriy
Принято
Technomania
Не претендую на истину кстати) Это я так себе представляю всё)
Dmitriy
Твои представления приняты)
Alex
Отдельно продаеться?
Technomania
В смысле? Кто?
Alex
Кольцо с подшипника
Technomania
Нет
