Прошу прощения за тупой вопрос. Мне надо управлять 2 светодиодами через 2 порта, чтобы каждый порт управлял своим диодом, но также я бы хотел подключить к ним общий резистор. как это можно сделать? ведь по идеи если соединить эти проводы, то светодиод от одного светодиода запалится и второй?
Комментарии: 23
Unsupported
правильно на каждый светодиод свой резистор, иначе если захотите зажечь 2, то яркость упадёт или я не понял, что Вы хотите нарисуйте лучше
Maxim
я сделаю каждому свой резистор, но мне также дополнительный надо добавить, переменный резистор
Unsupported
зачем?
Maxim
а он у меня 1 на 4 светодиода ну я тренируюсь, делаю всякое
Unsupported

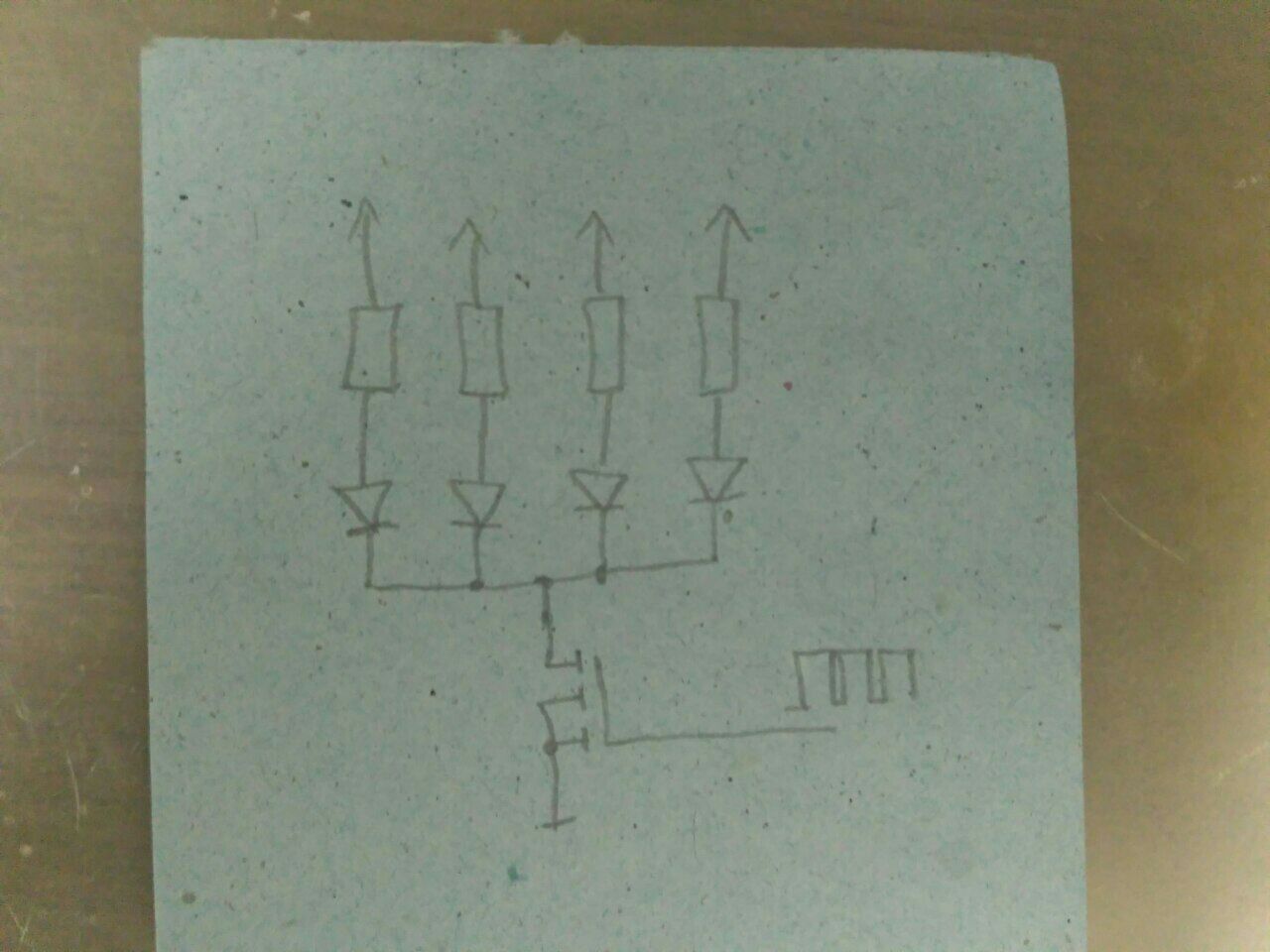

переменный резистор последовательно со светодиодом не надо светодиоды - это токовые приборы если хотите регулировать яркость, то можно катоды диодов через полевой транзистор ШИМировать
Maxim
прост мне сказали, что можно через этот резистор как-то яркость регулировать. Я понимаю, что если я поставлю светодиоду обычный резистор, то это уже будет безопасно и даже если накручу очень маленькое сопротивление на переменном, все равно будет страховка через обычный. Но для двух не знаю как отдельные порты сделать через 1 резистор. Или, быть может, мне не надо делать отдельно, а всё в один порт засунуть можно..
Unsupported

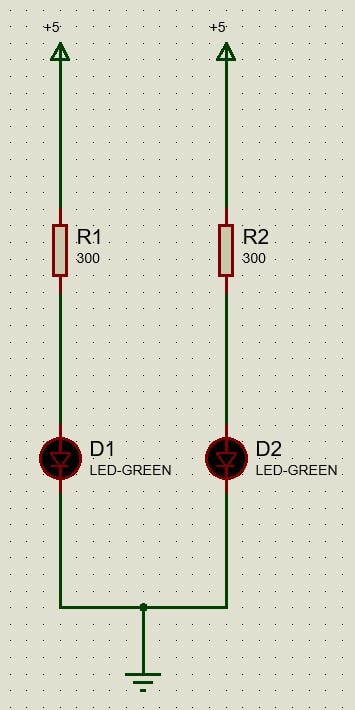

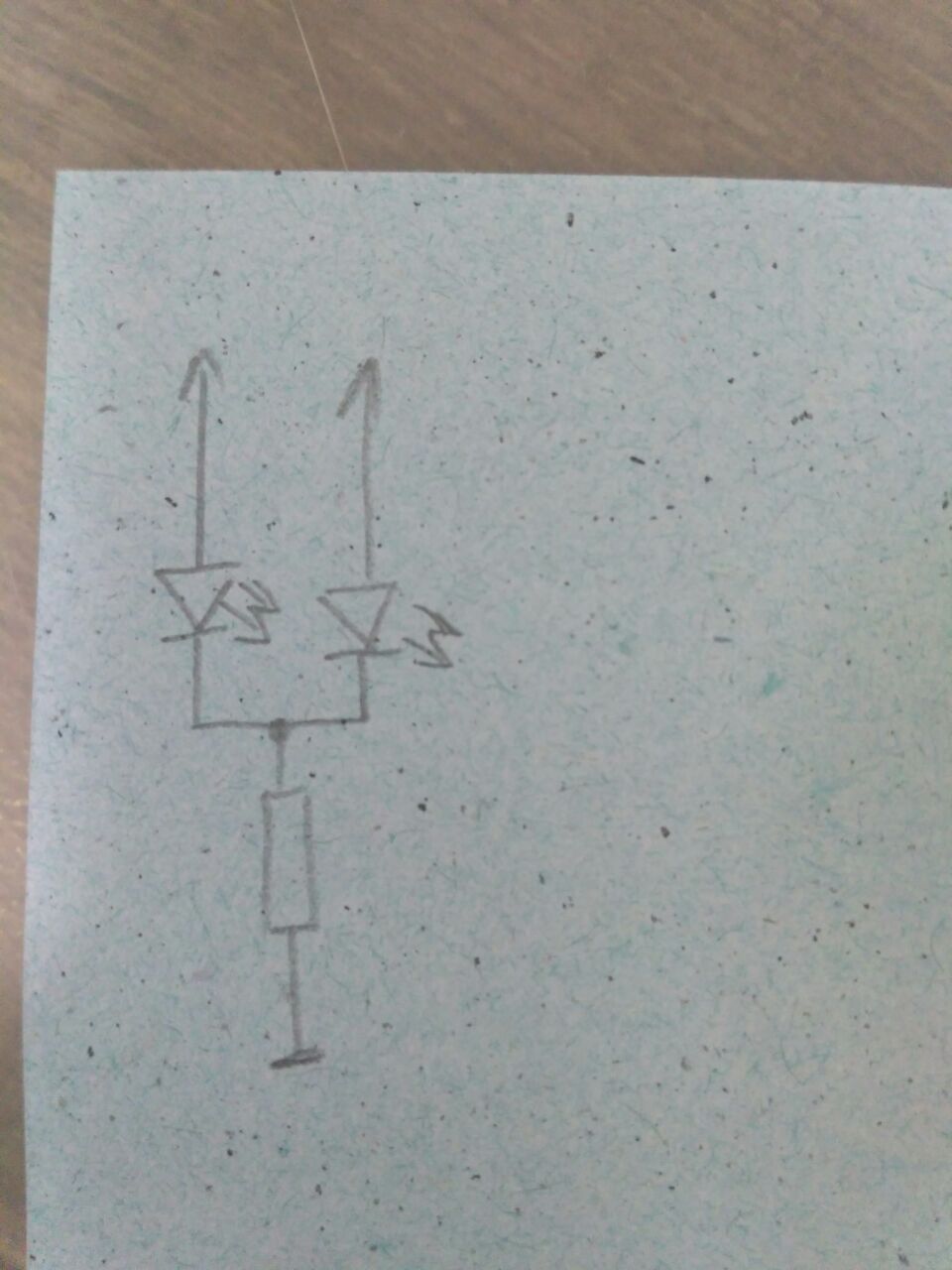

Так неправильно Так - правильно
Ogurezzz
Ну можно же сделать неправильно и вместо ШИМ дать переменный резюк... Чтобы играццо Будет яркость плавать, но ничего не сгорит же? Главное держать в голове, что в боевой схеме так делать нельзя.
Unsupported
если Вы через соединенные вместе катоды светодиодов через подстроечный резистор посадите на землю, то в зависимости от числа одновременно горящих светодиодов, их яркость будет меняться, а некоторые могут и не зажечься вообще разумеется, нельзя превышать допустимый ток через подстроечный (переменный) резистор, а он довольно мал стрелочку забыл нарисовать, но имелся в виду N-канальный половичок
Maxim
а что можно почитать чтобы начать понимать почему нельзя превышать допустимый ток через подстроечный (переменный) резистор, а он довольно мал
Anonim
Рассеиваемая Мощность Резистора Мала
4eburashk
закон Ома почитать Тут по сути кроме закона Ома и нет ничего.
Unsupported
не знаешь Ома - сиди дома )
4eburashk

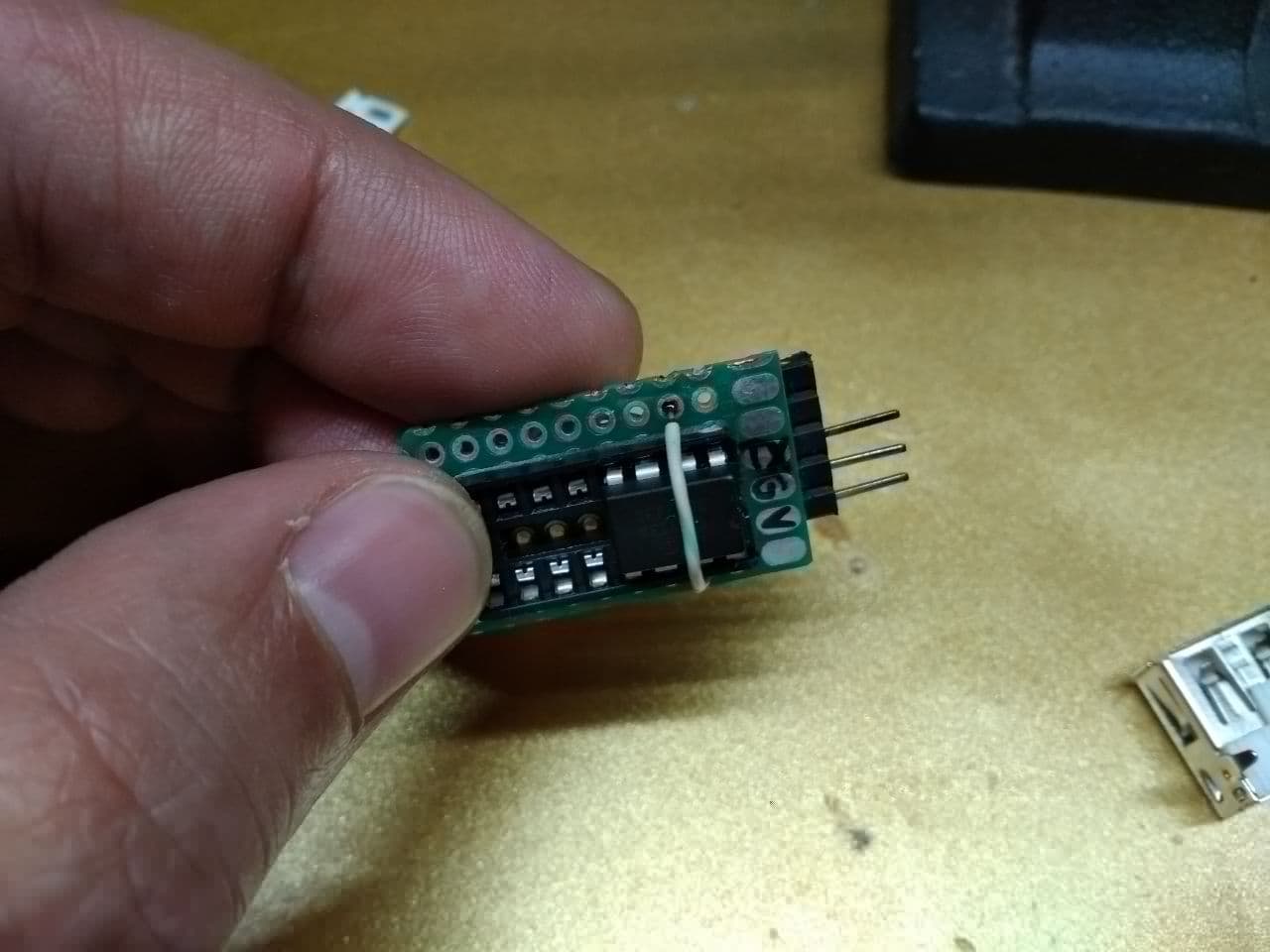

Есть народные средства закрепить микруху чтоб не вываливалась? Припаял бы или вклеил, но это тинька13 я вдруг потреуется перепрошить.... Есть какие-нить русские народные средства? Привет
Mirovoe
Отремонтируй контакты иголкой .или скальпелем
Igor
привет
Unsupported
хм. добрый вечер
Igor
Хочу коммутировать питание ~220В 50 Гц трансформатора через реле. Подскажите, как подавлять выброс самоиндукции трансформатора, чтобы у реле контакты не обгорали от него?
Unsupported
Так Вам же уже писали какое-то время назад
Igor
диод не катит. Вы профи, интересно ваше мнение
Unsupported
нет, я - любитель так что, прошу прощения, но я не подскажу
