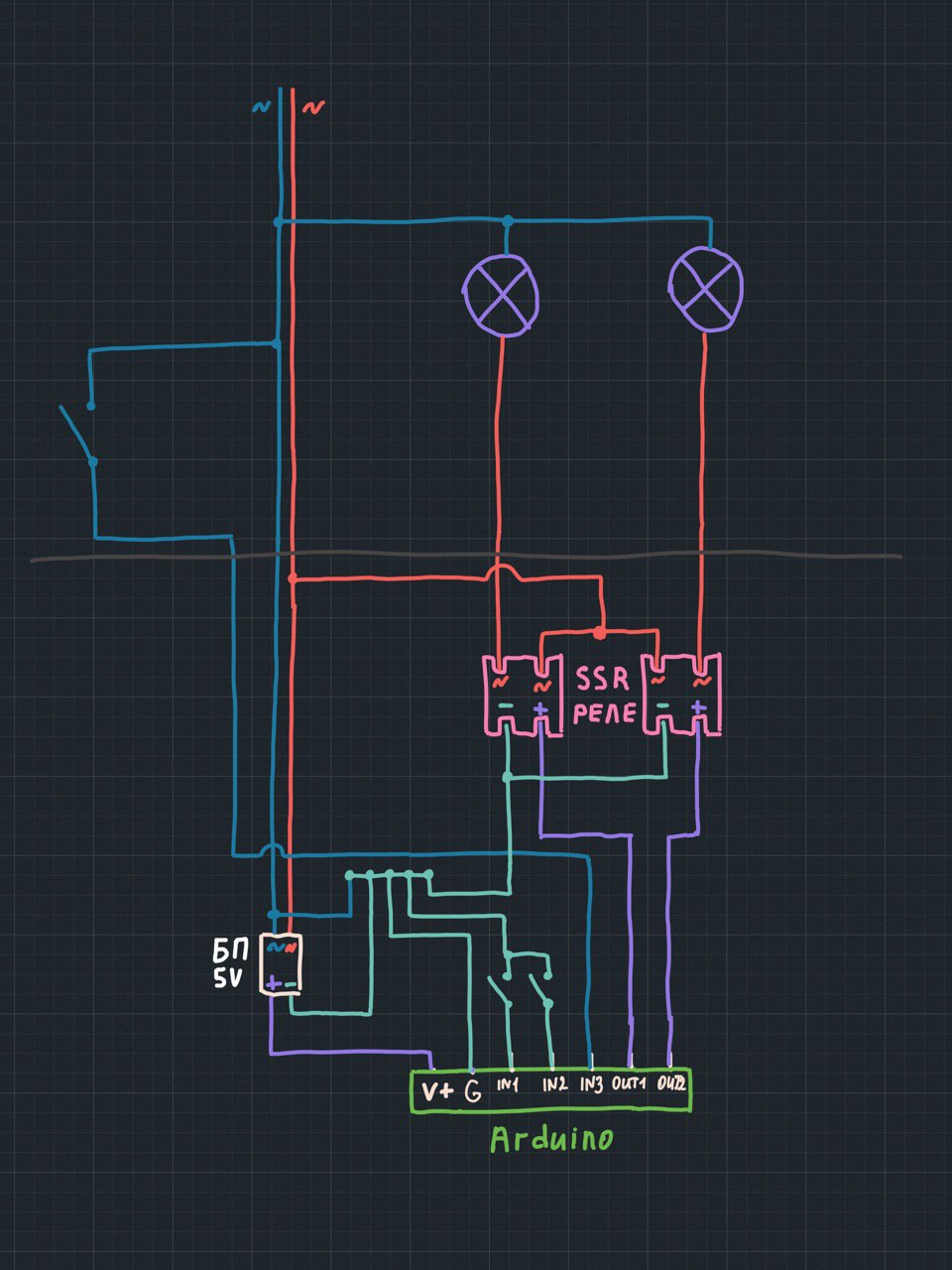

Ребята, нужно ваше мнение. Нормальные схемы я рисовать не умею — накидал как смог. В общем у меня получилось так, что земля (минус) ардуины (слаботочки) оказались объединены с нулем из 220В. Вроде бы не мешает работе моей системы. Но вдруг какой нюанс есть. Подскажите, можно ли оставить как есть или может быть опасно?
Комментарии: 40
Igor
А зачем там он вообще нужен?
Maxim
Ну так получилось. Провода так заложены и уложены в штробу, закрыты натяжным потолком и так далее. Мне доступно для изменения только часть ниже горизонтальной черты.
Igor
Дык оторви его к хуям
Roman
отсоедини ноль от минуса бп
Maxim
Тогда я лишусь выключателя, ради которого все затевалось.
Roman
о_О
Igor
Если тебе нужно мониторить состояние выключателя 220 - возьми и через реле мелкое БП подключи, пусть замыкает
Roman
In3 это фаза идущая на вход ардуины??
Maxim
Это ноль. Фаза красная
Roman
а представь, что это фаза
Maxim
Пытаюсь. Но тогда там поблизости вроде не будет ноля. Не должно же бахнуть?
Roman

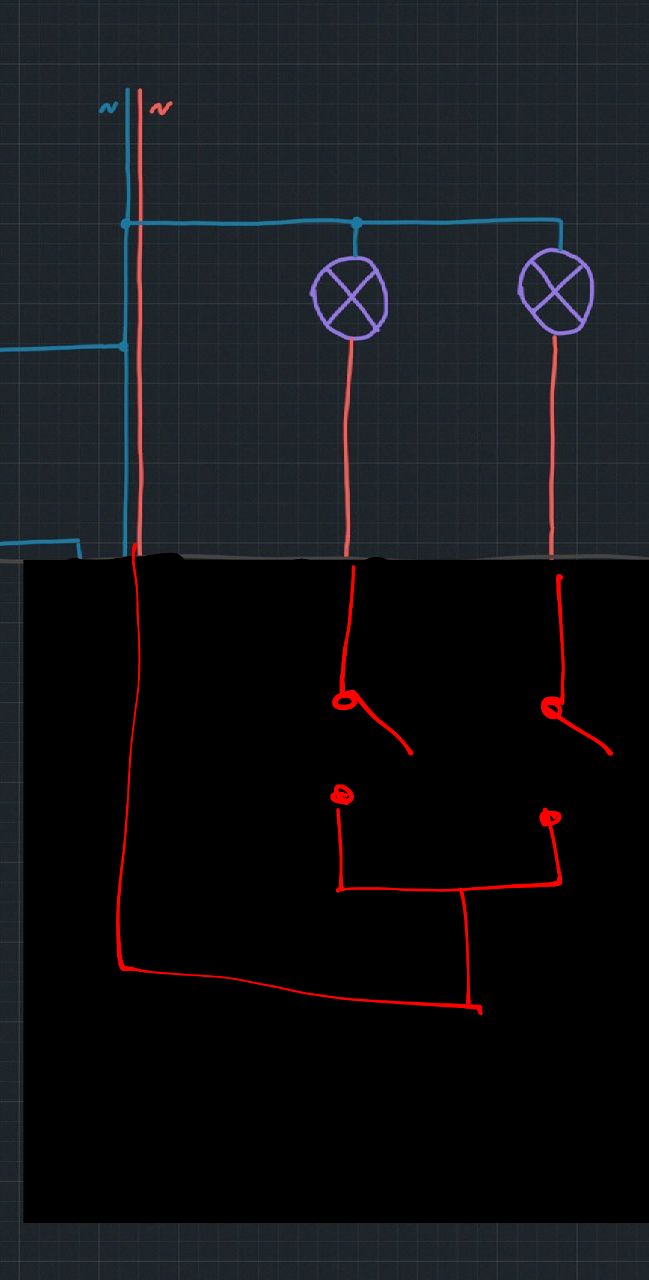

легкое решение: клавиша переключатель - это кнопки для ардуины. реле управляют светом.
Maxim
Ну у меня именно это и сделано
Roman
ну как бы нет оторви ноль от минуса бп
Maxim

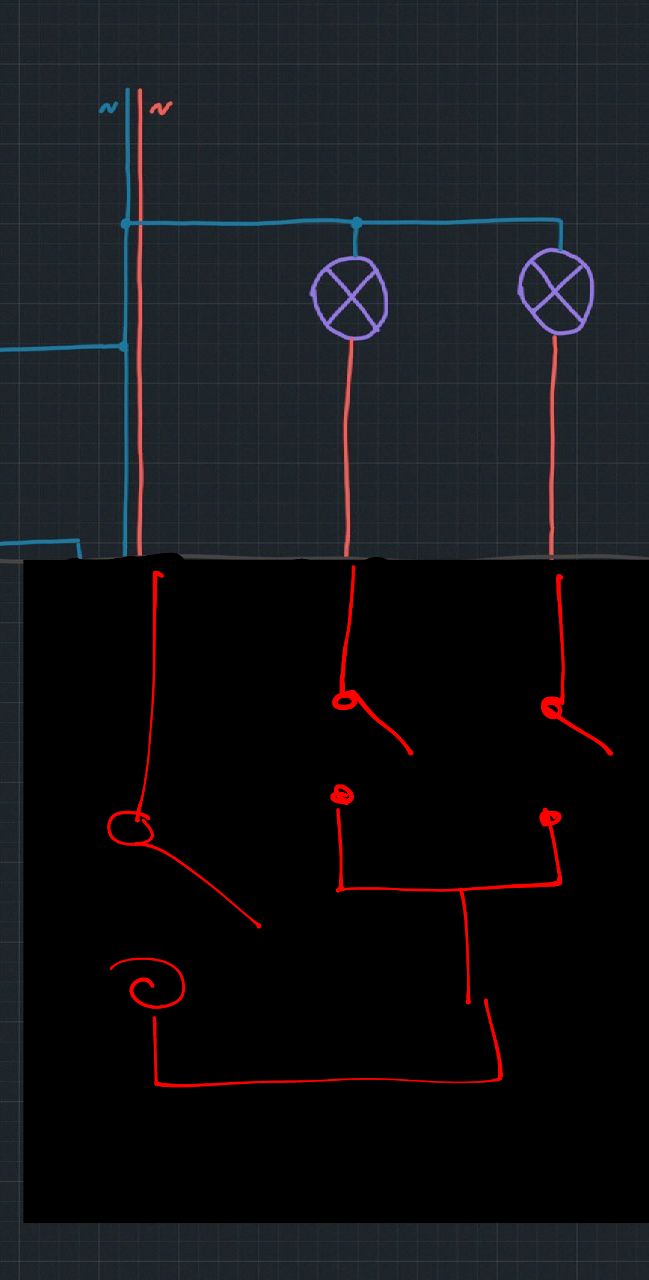

Ну у меня физически клавиша выключателя это переключатель (а не кнопка). Именно ради этого там ардуина и крутится — я щелчок выключателя интерпретирую как нажатие на кнопку. Но не думаю, что это что-то меняет. Тогда не будет работать выключатель, что лишает смысла всю затею.
Roman

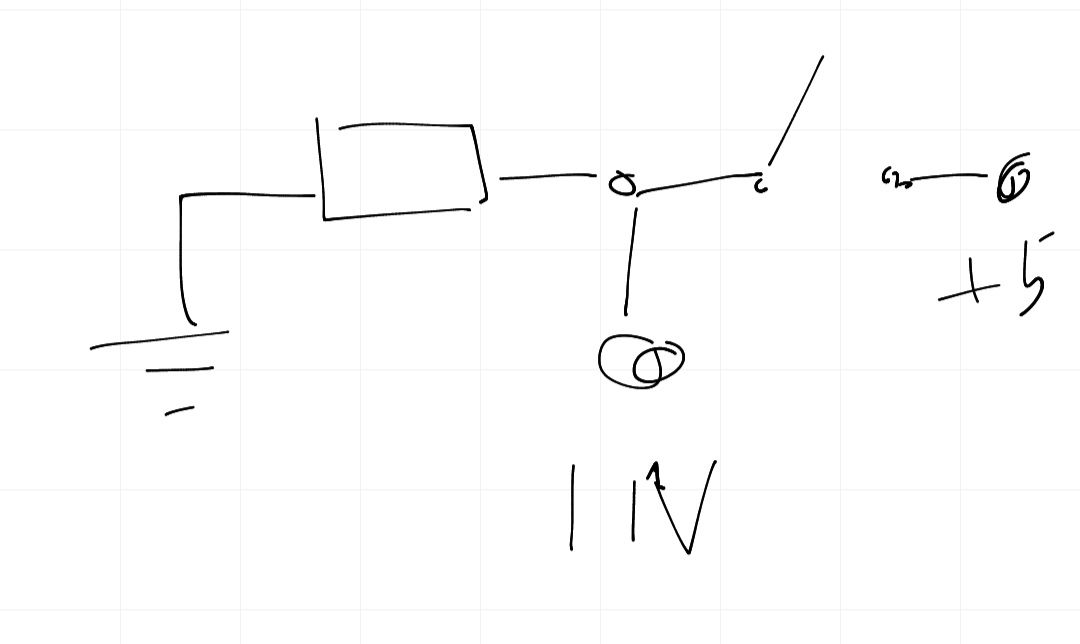

а резисторы стягивающие не пробовал использовать?
Maxim
Не пробовал. Не знаю что это, куда применить и что даст. А. Кажется, оно у меня есть. Софтварно подключен на входах ардуины. Если ты об этом.
Roman
любая статья посвященная ардуине так или иначе переходит в щелкание кнопками. И там, внезапно, чтобы стянуть заряд питания в землю - ставят резистор, тогда логический ноль становится ноль. А выключатель когда вкл - то напряжение питания, то есть лог 1
Maxim

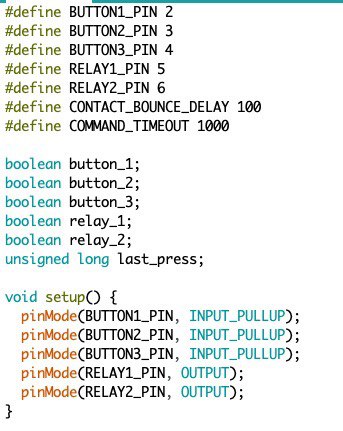

Физически я такой резистор не подключал к схеме. Но я читал, что этот резистор можно в ардуине подключить программно (только значение на ноге инвертируется). Оно у меня подключено.
Roman
нет, там нет стягивающего, у тебя нано
Maxim
Это не одно и то же?
Roman
pulldown в атмеге нет это не одно и тоже поправьте меня, если не прав: это pulldown
Byte
Нет, ТАК делать нельзя. Сейчас там ноль, завтра будет фаза и фейерверк.
Maxim
Откуда она там может быть?
Igor
Электрик фазы попутает
Byte
От электриков. Может быть две фазы — тогда гарантированно фейерверк.
Roman
все там получится, у тебя фаза по двум проводам в стене идёт и ноль есть.
Maxim
Извини, не понимаю то, что ты предлагаешь. На всякий случай: розетки и освещение это разные контуры (отдельные провода от щитка, отдельные автоматы)
