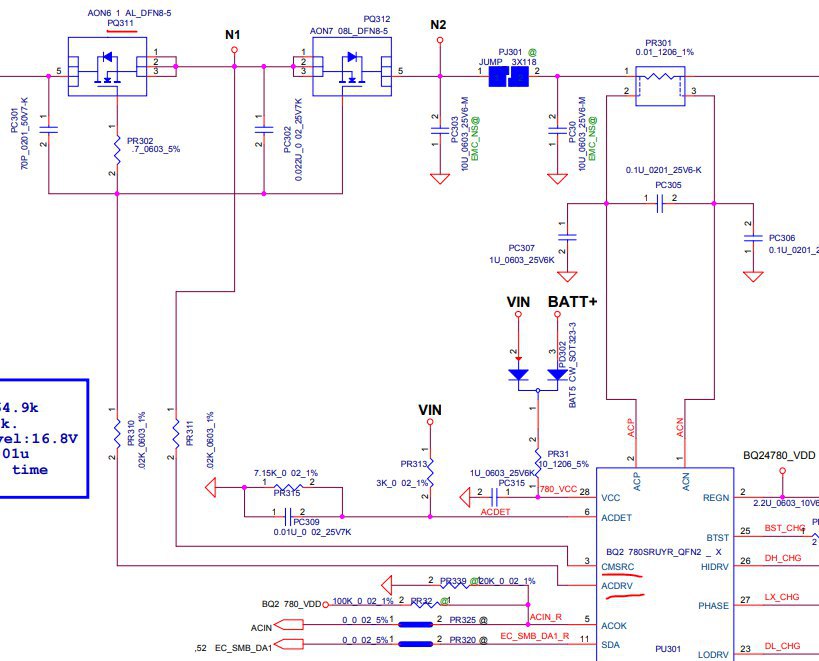

Здравствуйте. Подскажите пожалуйста. Платформа NM-B242, на мосфете PQ-311 на выходе ничего нет. Управляется он BQ24780. Не могу понять, не хватает знаний английского разобраться с условиями работы. ACDET - 2.6В есть а вот дальше, не понимаю как проверить ACOK. Подскажите пожалуйста. Фото прилагаю
Комментарии: 15
Kopchenko
Какое напряжение на vcc?
Kopchenko
Шим пытается при включении поднять ACDRV, если он не видет выходе напруги на первом и втором мосфете , ложит этот сигнал в ноль. Если не залитик, не коротыш, и не переполусовщик,этот шим очень тяжело сжечь, пол платы сгорит, а он выдерживает. AcOk даётся мультику, когда цепи Шима все исправны, и он работает, тоесть открывает входные транзисторы. Этот сигнал выходит в последнюю очередь из шима
Anton
спасибо Паше, заменил мосфеты, один нашел по названию, второй поставил аналог SiS412DN, все завелось
Yegor
А сопротивление vgfx core в 1,2Ома не маленькое?
Anonim
норм
Kopchenko
Проверили на затворах какая напруга? Должно быть около 25-и вольт
Anton
Да, около того и было. Пробит был один мосфет, понятно это стало только после выпайки, заменил оба.
