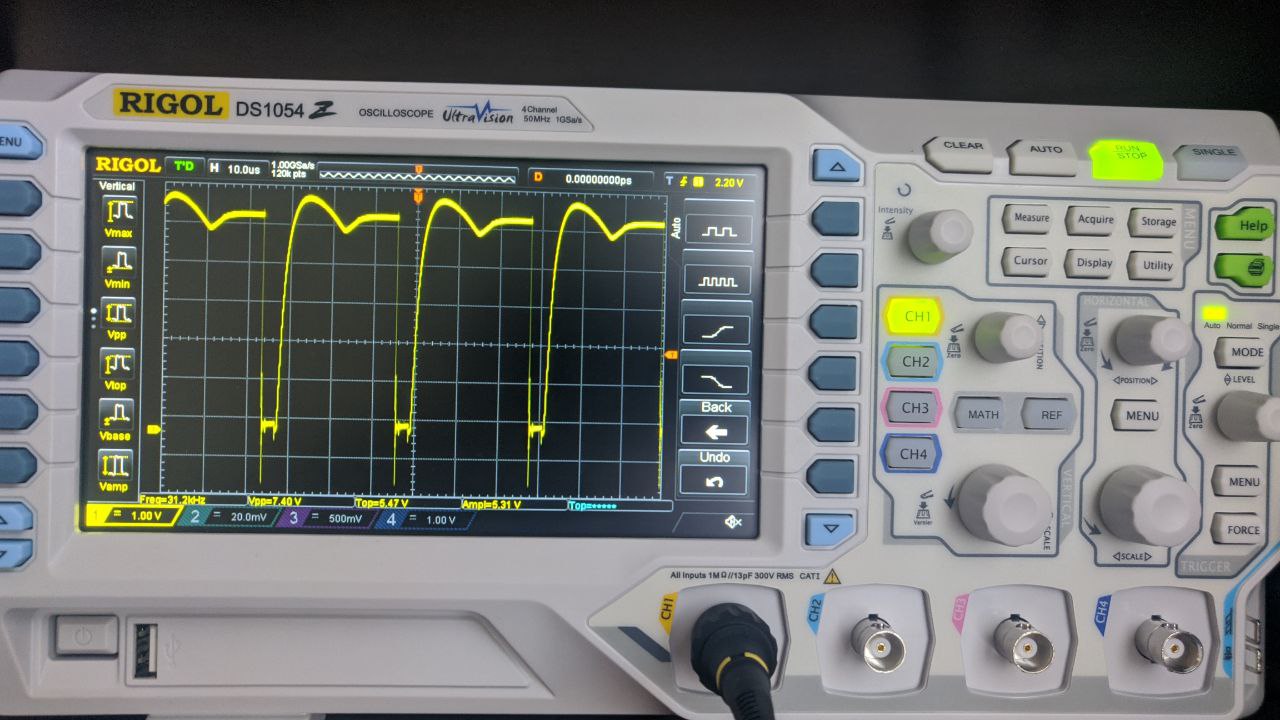

Может кто подсказать, насколько приемлема такая форма сигнала для постоянной работы полевика? Вы выходе генератора сигнал достаточно чистый прямоугольник, соединён просто проводом, при подключении к затвору - такая форма. Ещё напрягают обратные выбросы, есть какие-то "лайфхаки"?
Комментарии: 12
Mc-drakon
Вроде грязновато. Но смотря где
Maks
Это прям на затворе
Mc-drakon
Хм, может что ребята скажут
Woddy
Землю где цепляешь? Прям к транзистору?
Maks
Просто общую, исток на ней
Woddy
Напрямую к транзистору подкючись. Форма поменяется
Maks
Подключился сток-исток, результат такой же
Woddy
Хорошо. А то если нагрузка большая, то токи в земле сильно влияют
Maks
Значит можно такую форму оставить со спокойной душой и не ставить каких-то драйверов, на которые нет места в данном устройстве?
Anonim
Так затвор полевого транзистора приличные токи жрет, постоянно перезаряжать ёмкость это не хухры-мухры. Напряжение для открытия, конечно, достаточное, только вот время за которое он тут открывается совсем не камильфо. Энергоэффективность будет хуже некуда, в итоге к маленькой плате, на которой "нет места для драйвера" придется цеплять не менее габаритный охладитель, либо делать менее плотную компановку вокруг полевика поверхностного монтажа со здоровыми медными полигонами Если нагрузка слабая - тогда не страшно, в принципе
Maks
Нагрузка - доли миллиампер, поэтому нагрева не наблюдаю вообще я а за подробное замечание спасибо
