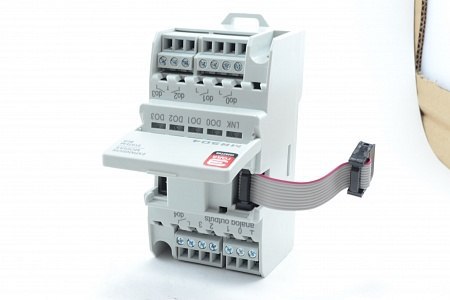

в общем это, есть задача соединить блок управления с внешними модулями на своем устройстве по собственной шине (по сути как контроллер с модулями ввода/вывода)... железки будут скорее всего стандартных копусах под дин рейку... подскажите кто какие методы соединения видал, какие больше всего понравились в плане удобства, надежности, доступности разъемов (если через таковые)? у сегнетикса соединяются такими шлейфиками, в принципе норм, но по надежности обжимные разъемы некоторые ругают, да и чтобы красиво его цеплять, по хорошему в корпусе его аналогично как-то прятать нужно
Комментарии: 16
Konstantin
У сименсов S7-200 модули таким же шлейфом подсоединяются. Сейчас может было бы проще чего нить сериальное прокинуть между модулями, по одной или 2м парам
Anonim
Бывают всякие хитрозадуманные соединители, но проще шлейфы гибкие и с защёлкой, чтоб гарантированно не выпали, а если у вас типа 485-вообще нет смысла заморачивать обычная витая пара от винтовых клемм
Davydov
rj45 мне очень не нравится, много раз он меня подводил
Konstantin
Как буд-то SPI не сериальный? Вы сразу определяйтесь: только данные или данные и питание ибо разные подходы DB9 or DB15?
Davydov
я имею в виду 485 не хотелось бы использовать из-за лишних компонентов, а не питание мож, но общая земля нужна, линии прерываний туда хочу сделать еще... это второе что на ум приходит после шлейфовых соединений, но уж слишком они громоздкие
Konstantin
Зато надёжные
Davydov
это да
Konstantin
Ну придется решать что важнее Попсовость или надежность
Anonim
Из совсем брутального-ракетные разьёмы ))
Davydov

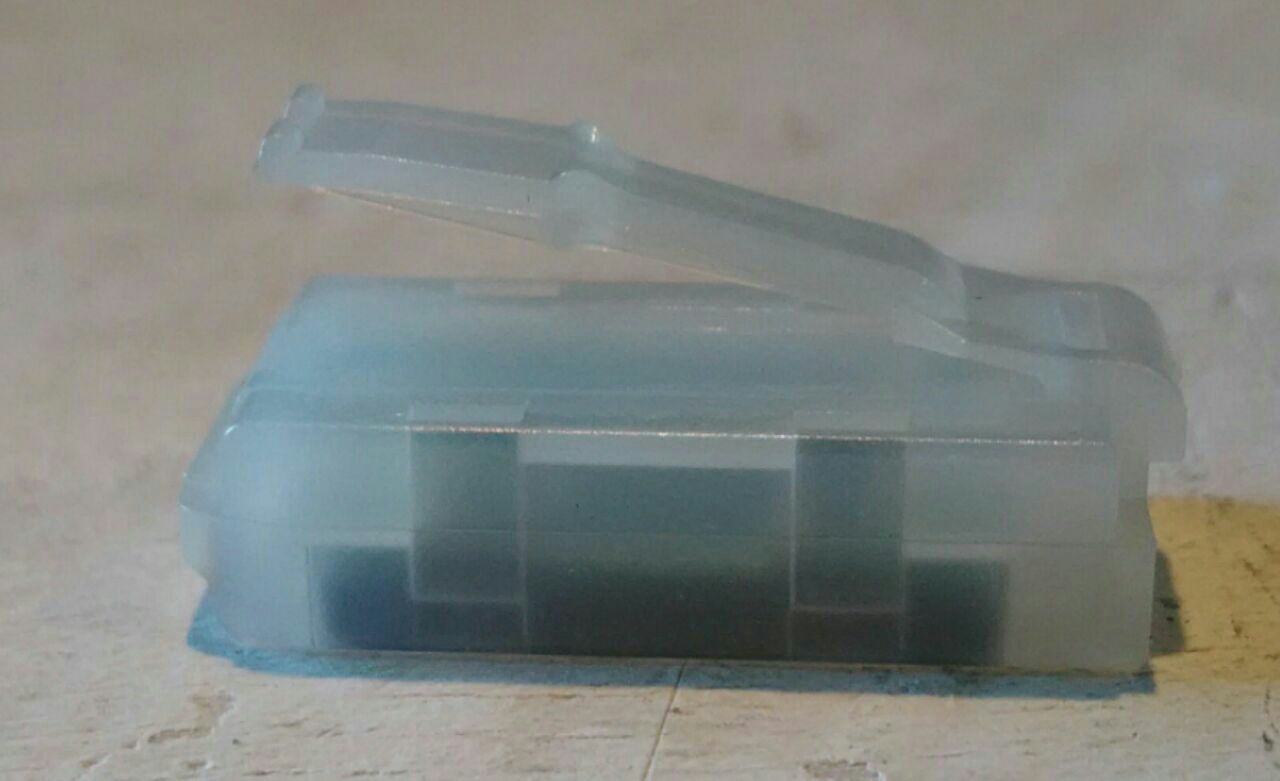

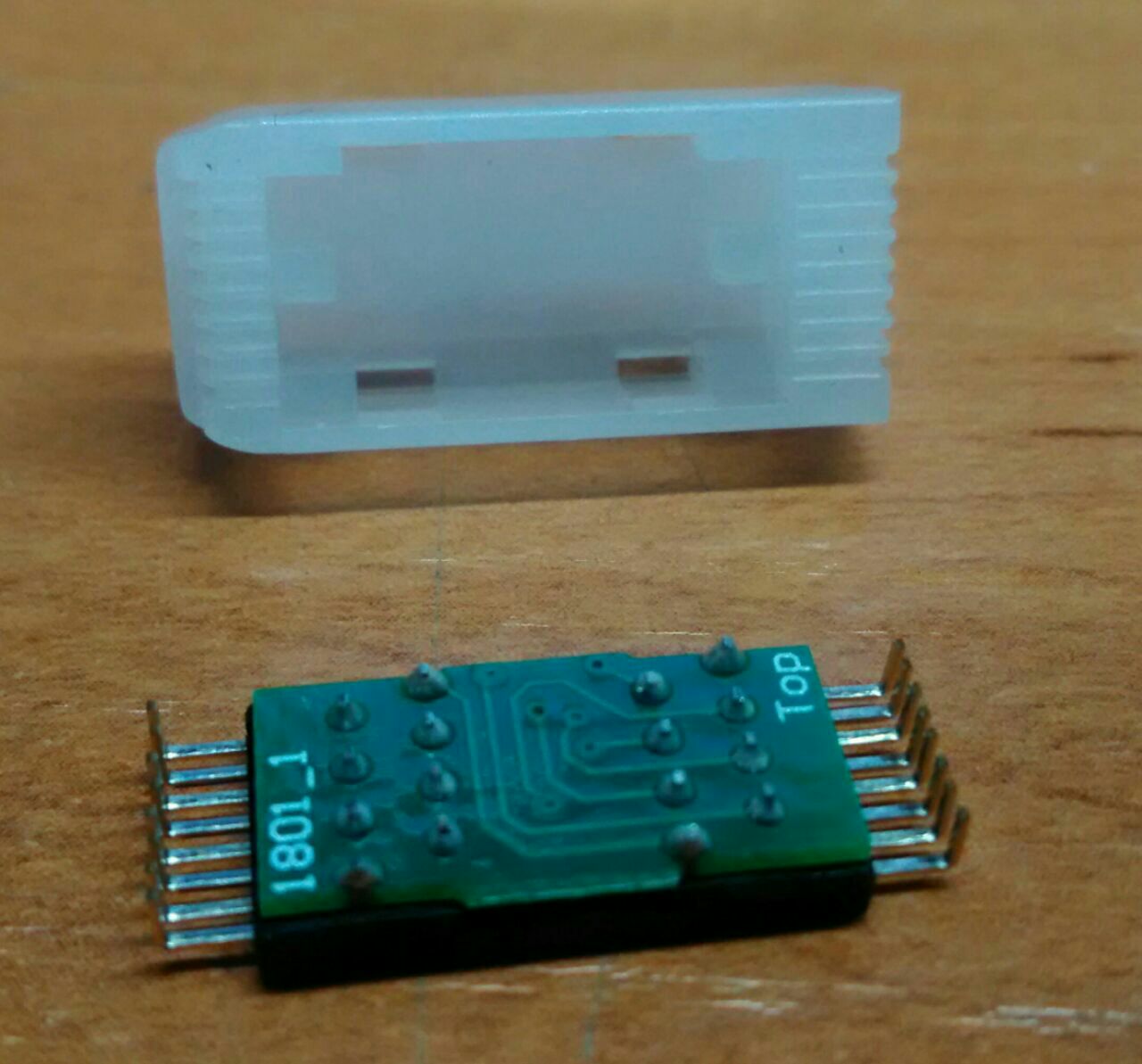

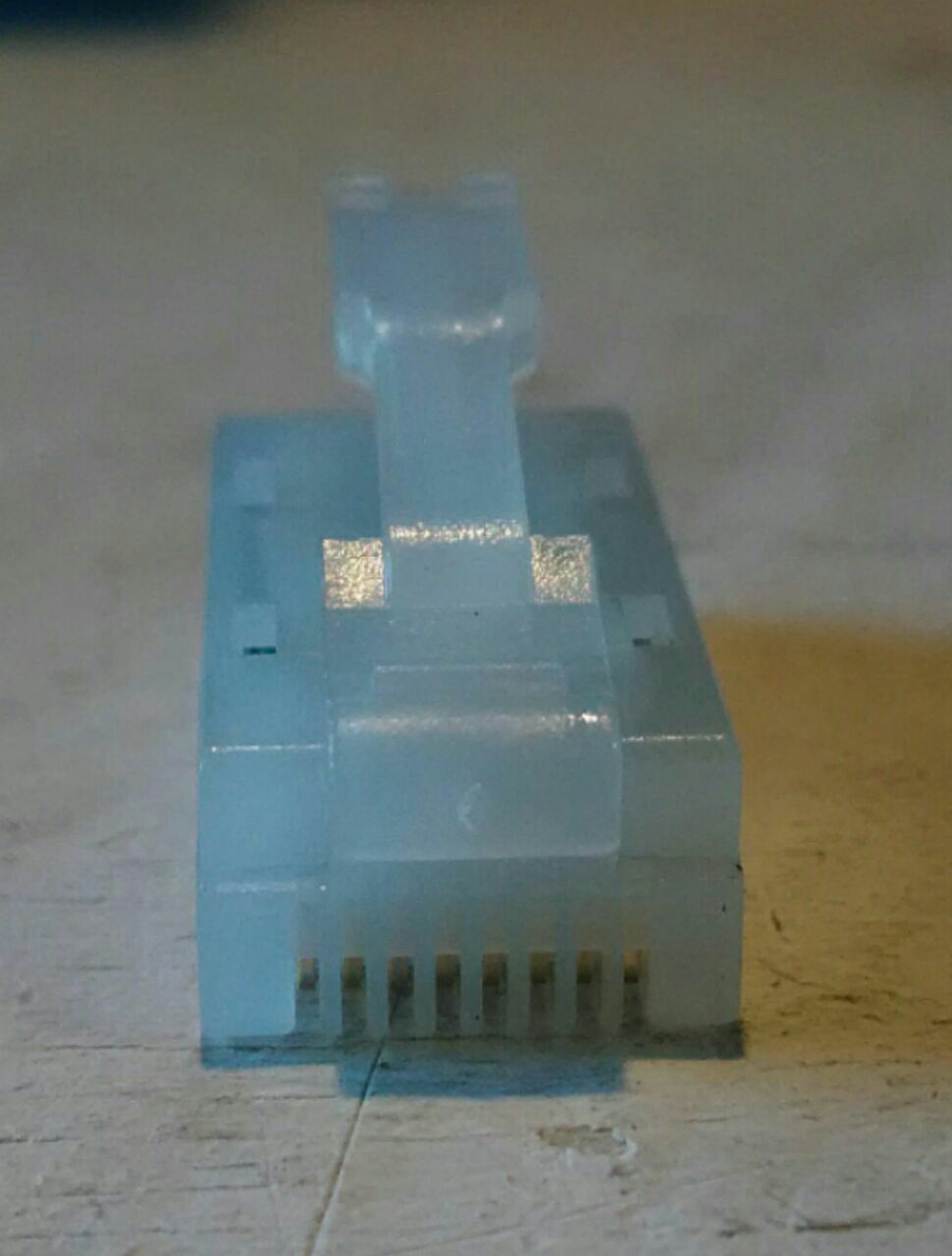

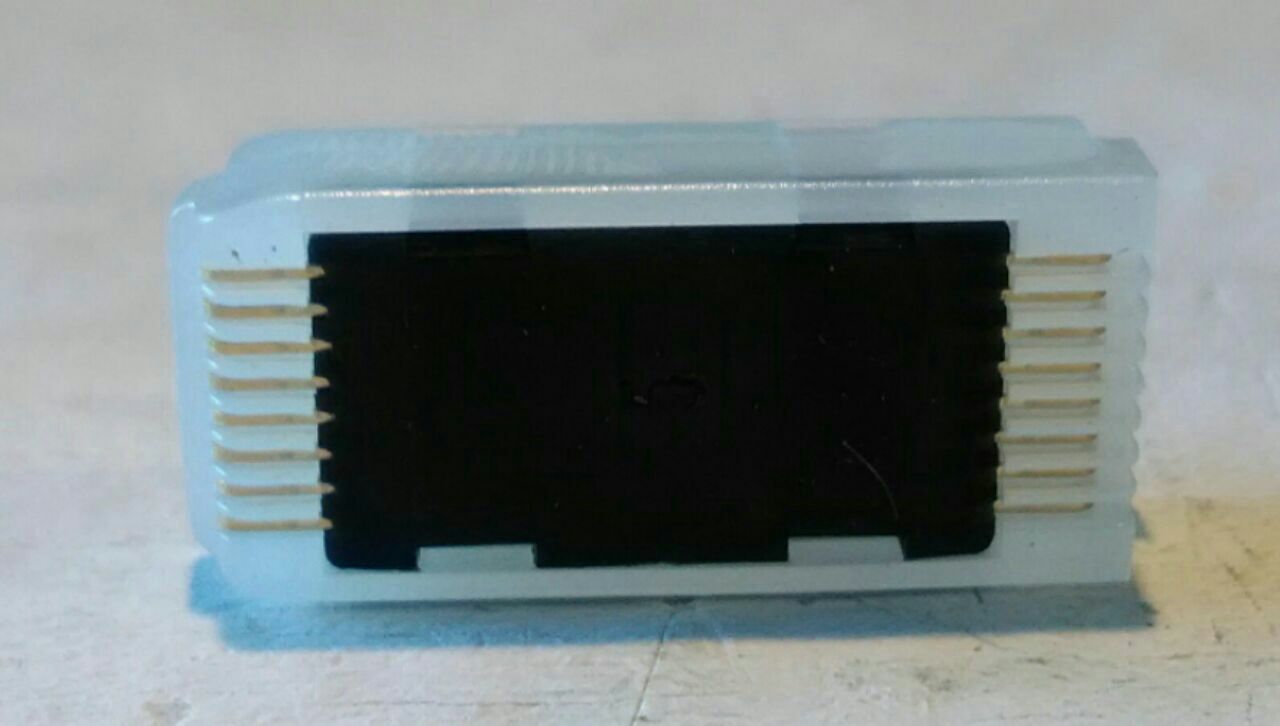

ну я так, сюда написал, мож кто какие еще варианты накинет, а то частенько придумывают весьма оригинальные решения Анти-бочка =) типа таких :)
Anonim
Жёсткие соеденители не хотим предлагать, они высокоточной механики требуют
Davydov
но по мне это уж слишком костыль, но забавный :)
Davydov
ага это как раз не проблема, корпуса на чпу резаться будут
Anonim
У некоторых фирм плк из мелких модулей собираются на рельсу, там очень хитрое торцовое
Konstantin

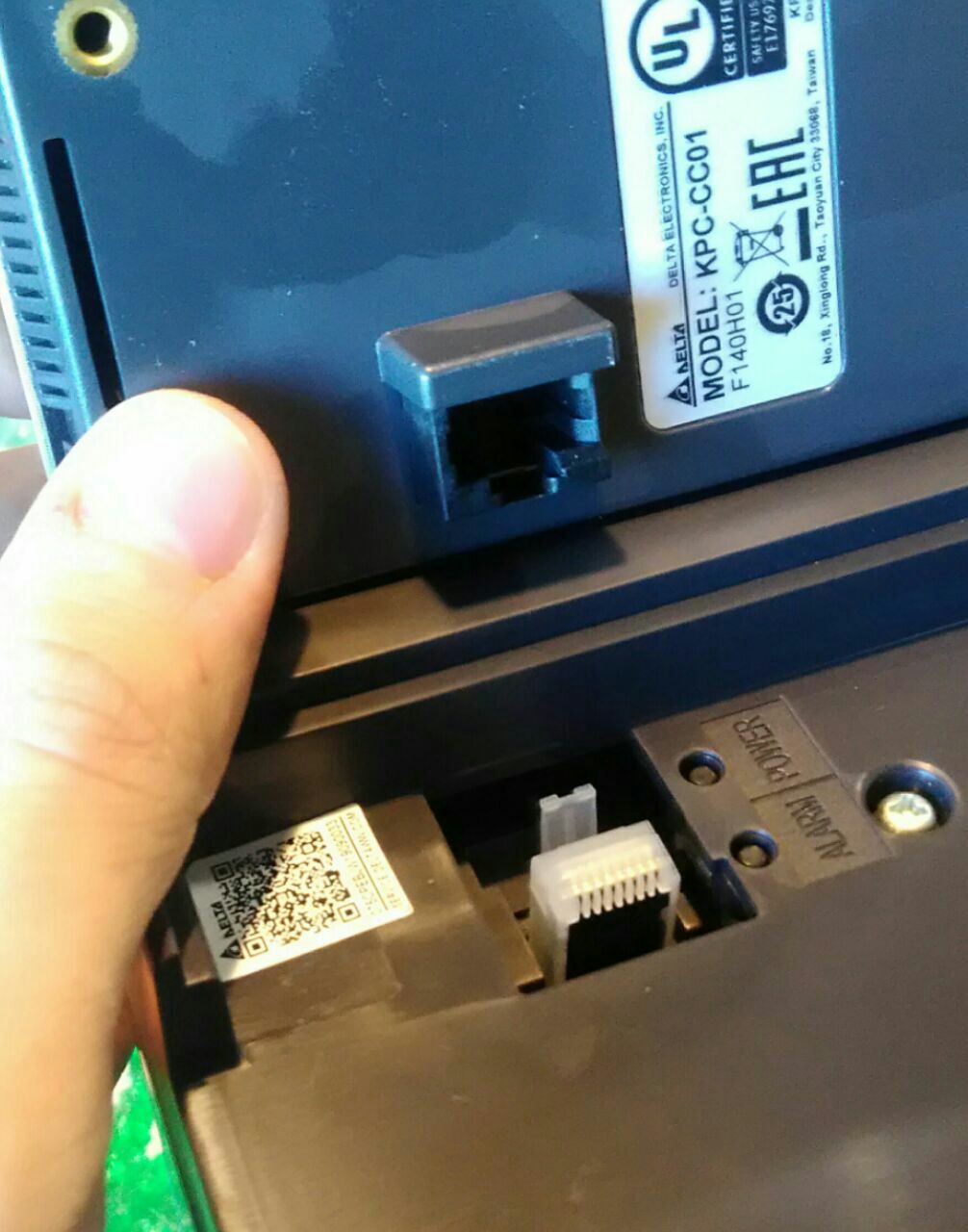

Соединитель RJ-45?
Anonim
Вообще могу посоветовать поискать пружинные клеммы ваго для печатных плат с рычажками, серию увы не подскажу
