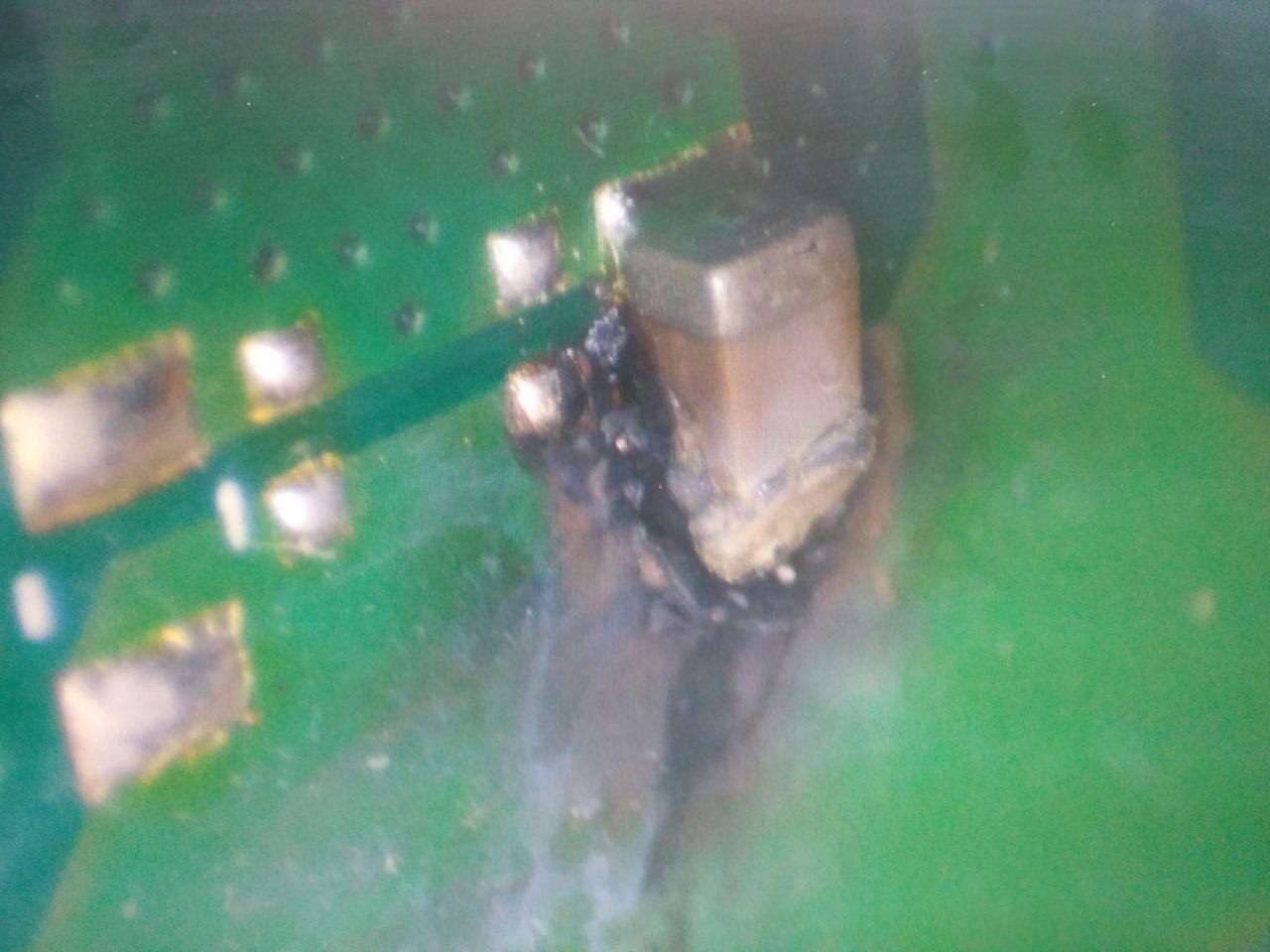

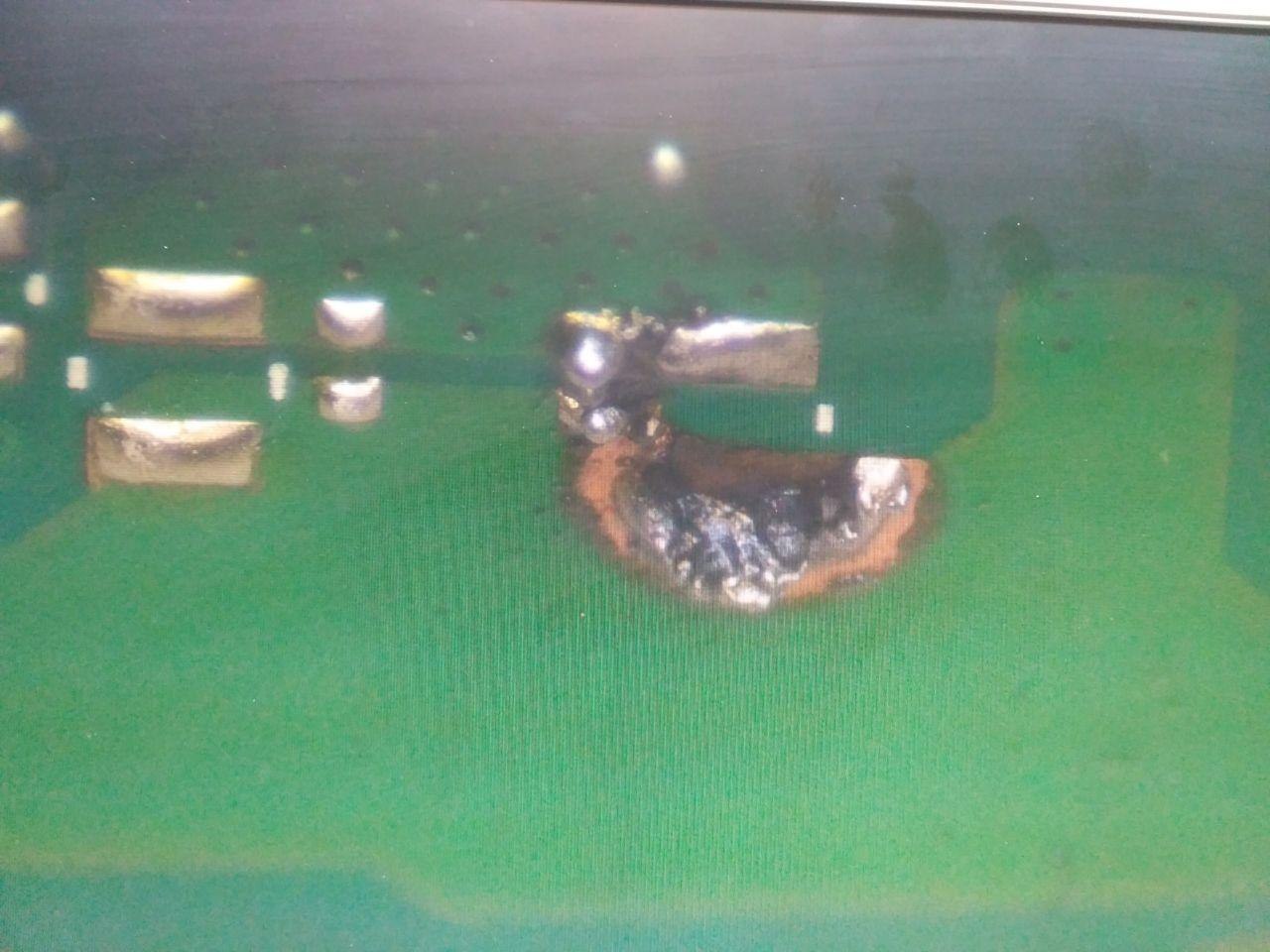

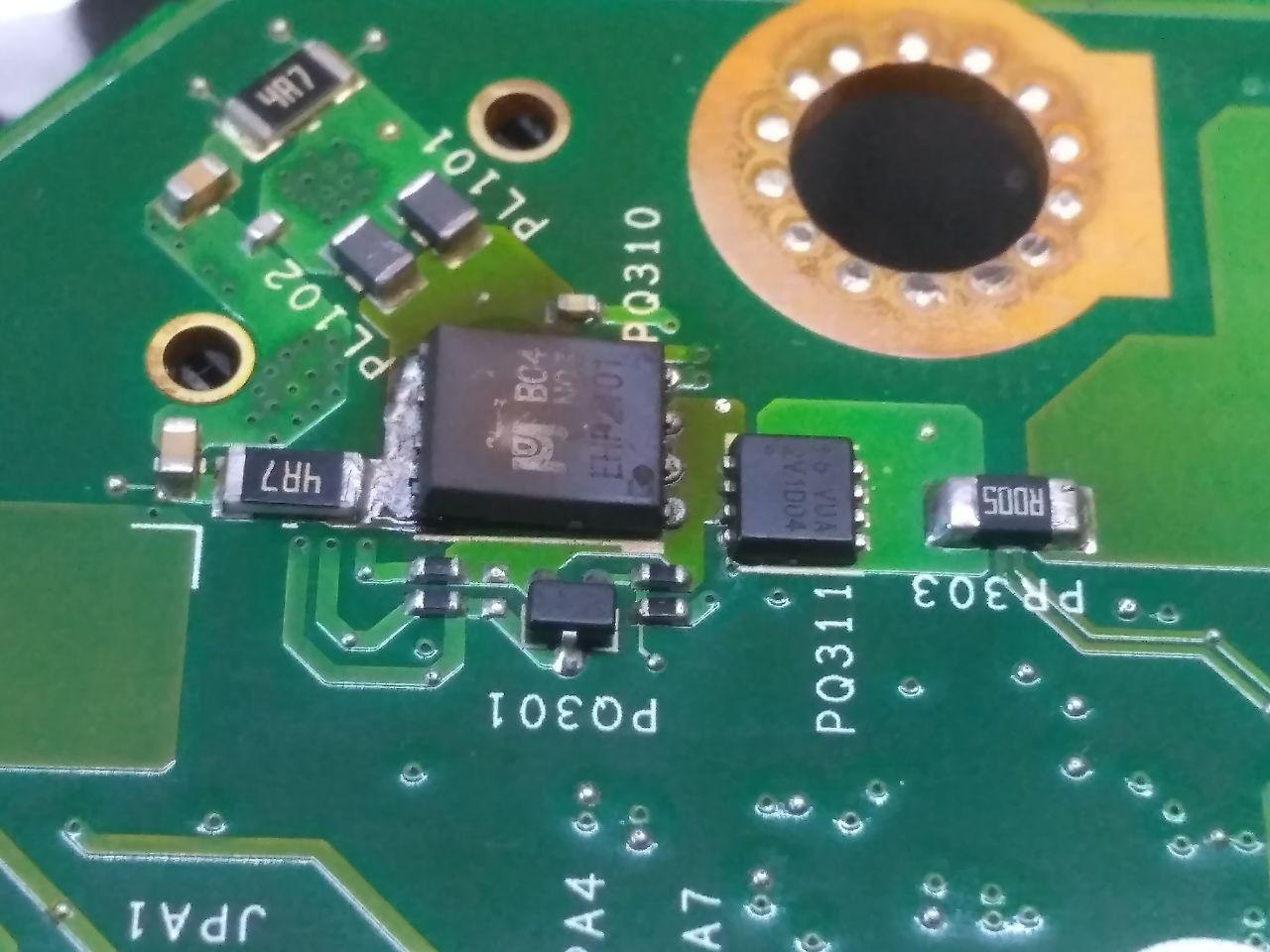

Привет всем! Прошу помощи коллективного разума. Ноутбук Acer Nitro 5/ DH5jv LA-G021 P Rev: 1C Принесли со словами " села батарейка и он выключился, наверное гнездо..." Ноут позиционируется как игровой. Зарядное комплектное, на 7А. По факту, сгорел первый входной мосфет(PQ310) Видно что сильно грелся, текстолит темный, и сам мосфет расслоился. Плюс, выгорела с дырой в текстолите керамика по 19 в. Непонятно, конденсатор это причина или уже следствие. На плате с завода на месте PQ310 стоял AON6426 по даташиту у него ток стока (Id): 65 A. А по схеме должен был стоять EMB04N03H и у него ток стока (Id): 75 A. Внимание вопрос, неужели такая разница могла привести с этим последствиям?
Комментарии: 18
Anonim
нет, причина пробитая керамика. данную платформу ремонтировал уже ок 10 раз. 6 с керамикой щелкнутой
Anonim
Вторая часть Марлезонского балета: Было это в мае месяце. Не стал я ставить аналоги, хотя с напилингом бы можно было. Заказал EMB04N03H у китайцев. Шли мосфеты пешком. Пришли через 2 месяца. Из 5 штук 2 проверку тестером не прошли. Поставил я значит его на плату, конденсатор тоже поменял. Все завелось, погонял Аидой несколько часов и выдал. Вчера опять приносят, с теми же словами" батарейка опять села..." Вскрыл, картина та же самая, следы нагрева, и мосфет отпаялся и расслоился. Я думаю поставлю сейчас еще оставшийся из китайского комплекта, сколько он проживет? Или еще что то по обвязке может так влиять?
Anonim
смотрите пиковые токи потребления, а так у вас скорее не дооткрывается фет и выжигает его.. смотрите что на затворе
Anonim
осликом?
Anonim
да хотя б напряжение пока, если менее чен напряженние питания+8вольт, то ковыряйте чардж
Anonim
Ок, спасибо! +
Anonim
ой,6-8 вольт
Anonim
А керамику почему так рас....сило?
Anonim
потомцу что керамика)
Anonim
gate 9,45v, source 4v. Китай-мосфет?
Anonim
он н канал же? на завтворе должно быть 19+6=25 вольт что бы открвть его
Anonim
N-канал, да Значит с чарджером еще что-то...
Anonim
либо фет пробит
Anonim
Он. Афанасий Афанасьевич. Фет. :) Снял китайца, воткнул 4468 с донора (он правда всего на 10А) Все заколосилось сразу. До последнего верил в китайское чудо... Это вообще как, перемарк, или тупо брак? Дата код странный 2101. Может они из будущего ? :) Кстати на затворе теперь 24,5 в. Наверное все таки маловато. На след неделе еще помучаю. На сегодня все, всем спасибо, особенно Sam!
Anonim

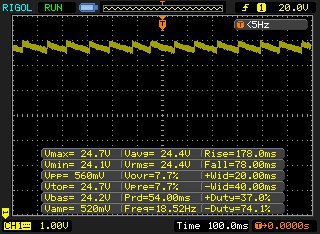

Продолжил ремонт этого аппарата. Поменял мосфет. Замеры сделал. Теперь осликом решил глянуть. На затворе теперь такая картина: при питании от лабораторника пульсации 360mV, при подключении "родной " зарядки 560mv и пила явно видна. Могло керамику из-за этого стрельнуть и следом входной мосфет?
