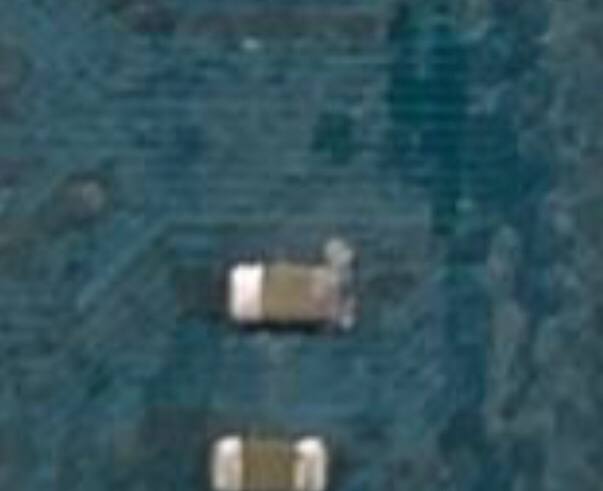

Принесли в ремонт acer nitro 5 an515-51-70kk mb: c5mmh/c7mmh LA-E911P с залитием. Залитые микрухи поднял, восстановил дорожки, все вычистил, прозвонил. Напряжения все присутствуют, но не заряжается АКБ (потребление на зарядке 0,570А с акб и без), проц и видео немного нагреваются, подсветка клавы загорается, но нет ни картинки ни других признаков. Может быть из-за этого небольшого скола на хабе? Биос снимал менял и прошивал, на ногах биоса напряжение есть но самих сигналов нету. Грешу на скол на хабе. Подскажите советом плиз.
Комментарии: 40
Alex
У вас пол ампера потребление это либо автостарт и не все питания либо что-то просто жрёт от дежурки, разобраться бы в этом
Acservice
При подключении зарядки потреб 0,070А
Alex
0.07 если без акб в дежурке то это много, должно быть 0.01-0.02 Так то плату на стол, питание подключили и смотрим тепликом что жрёт.
Acservice
Теплика нету. Нагревается проц и видик. Но не больше 30гр
Alex
Если питания проца стартанули то там потребление было бы другое, у тебя проц явно не всё поднял. Да и по фото плата не очень. Берёшь солинс или ремрад, с водой натираешь плату щёткой и минут 20-30 маринуешь, потом отмываешь горячей водой и сушишь на термостоле. Но это если узв нет(подозреваю что нужной нет)
Acservice
Да это следы от флюксофа, плата норм вычищена.
Alex
Ну дык если ты чистил плату флюксофом то не нормально
Acservice
Не все оттер.
Anonim
>следы от флюксоффа >норм вычищена взаимоисключающие параграфы.
Acservice
Реально, походу тут советов иногда хоть и не проси. Следы на асфальте после дождя видели??? Примерно так же по аналогии. Всем спасибо за советы, покурю пойду и дальше в схему изучать.
Alex
Вам дают реальные советы а вы отвечаете как хамло. Чем вы отмывали плату от окислов? Если только флюксофом или спиртом то грош цена вашей работе. Да тут ещё писанины могу написать на альбомный лист. Но вы вместо того чтобы норм ответить или сделать по совету пишете конкретную херню
Acservice
От воды я отмывал щеточкой, изопропилом со снятием микросхем и восстановлением контактной площадки с обеих сторон. На парочке микрух было и на микрухе подгнившие ноги.
Alex
Ещё раз, берёшь щёточку с изопропилом и идёшь нахрен! Так понятнее??? После залития проблемы начинаются из-за образовавшихся солей на плате, из-за сахара который был в кофе/соке, ни то ни другое не убирается ни спиртом ни флюксофом Тоесть даже просто горячей водой помыть и то эффективнее чем спиртом
Denis
изопропил окислы не снимает. и не снимал
Acservice
Я всех услышал, обтекаю и смотрю дальше в схему.
Denis
сначала промой плату. теплой водой счеткой и фейри. тщательно и долго
Elpaul
Фейри и горячая вода. Изопрпилом только воду вытеснить или химию агрессивную отмыть.
Acservice
Да сделано всё изначально.
Denis
потому сушка. потом уже смотреть что к чему эммм. у меня глаза йяца? ты же писал про спирт и флюкс
Acservice
Дорожки сгнившие тоже восстановятся от ваших средств или их паять надо?????????????
Denis
от наших средств остановится коррозия а от спирта она будет идти дальше
Acservice
Но сгнившие дорожки не восстановятся. А флюс спиртом или флюксофом смывается.
Denis
блин.... делай как хошь.
Alex
Вас кажется что тут присели на уши просто так, но на вашем фото видно что в горячей ванне плата не бывала, не должно оставаться солей на плате
Acservice
Не буду ругаться/обижаться/доказывать. Что-то упустил/проглядел, посмотрю еще пару раз и замерю напряжения. Не просто так чарджер не дает питания.
Alex
Поймите что остальные советы пока не принесут результатов
Acservice
Спасибо. Про скол не хилый на хабе вы не увидели………
Alex
С таким сколом он вполне может жить, раз у вас подняты питания то он он нормально так сигналов отдал
Alex
Если у вас есть питания на плате, если на контактах акб на смбас есть 3.3 на обоих ногах то чарджер верояно и не причём
Acservice
Сейчас докурю, замерю. Не уверен.
Acservice
Вот и ответ. Спасибо. остальное посмотрю сейчас. Есть 3.3 на обеих ногах
Alex

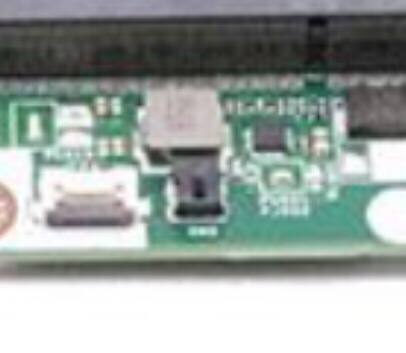

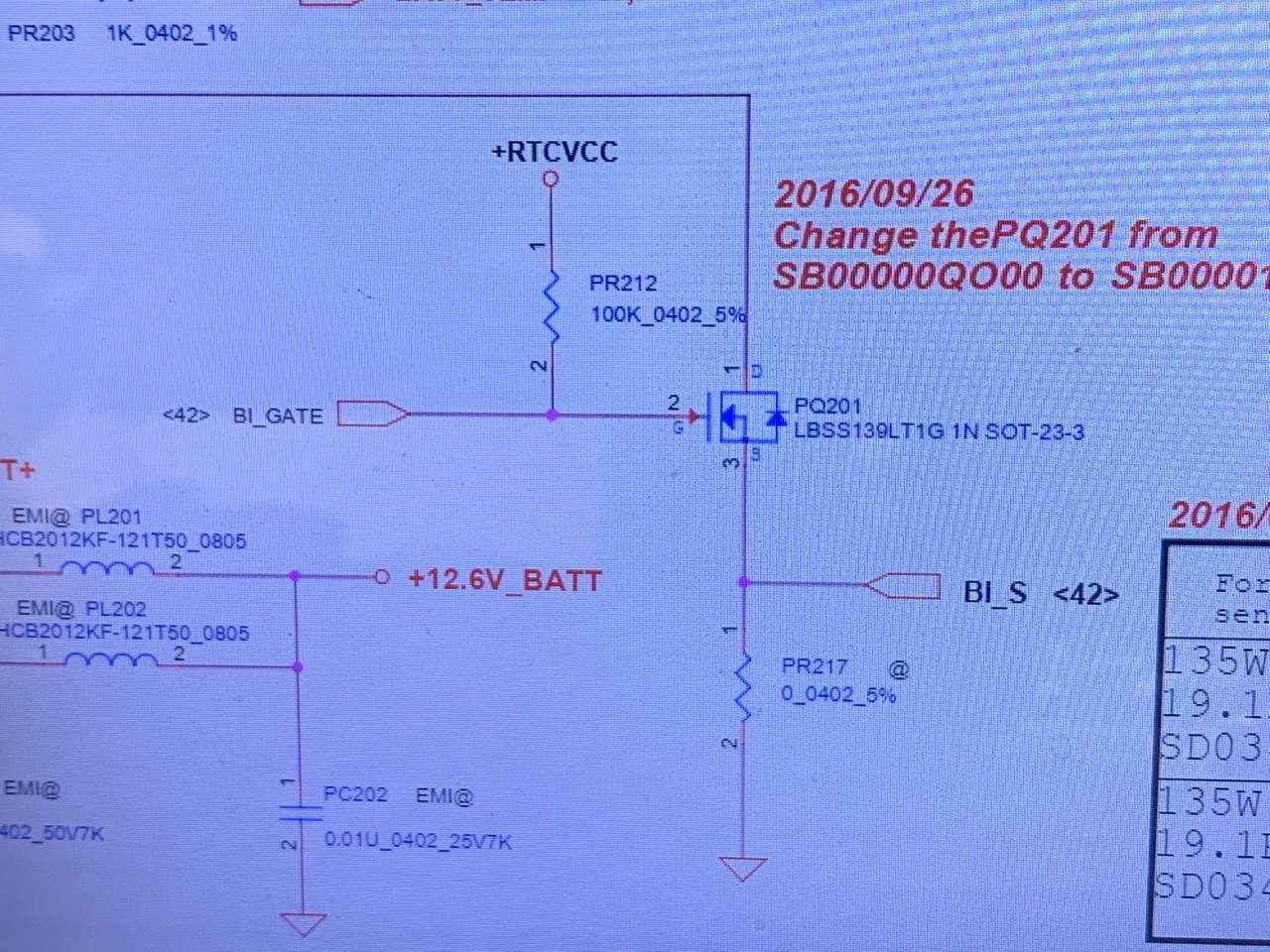

Ну тогда последний вопрос чтоб вы отстали от чарджера и подумали над нашими советами. Рядом со слотами памяти ближе к краю платы переключатель который отключает батарею при снятом поддоне надеюсь у вас зажат при проверке заряжает/не заряжает, на нём вы померяли отрабатывает ли нажатие этот переключатель???
Acservice
Замкнул мычкой временно, чтоб тестировать.
Alex
На нём 3.3 было до замыкания?
Acservice
Минутку, как-то упустил момент, каюсь. Нет, нету 3,3.
Alex
Ну тогда ищем почему нету, а чарджер наверно не виноват что заряд не идёт
Denis
видел. и внезапно знаю что флюкс не отмывает окислы. если уж нету химии то лучше фейри с теплой водичкой.
Alex
У вас есть все питания но есть мелкое паразитное потребление Как раз соль или сахар на плате может создать вам эти проблемы
Denis
флюкс не чистит от окислов
Acservice
И solins это производитель.
