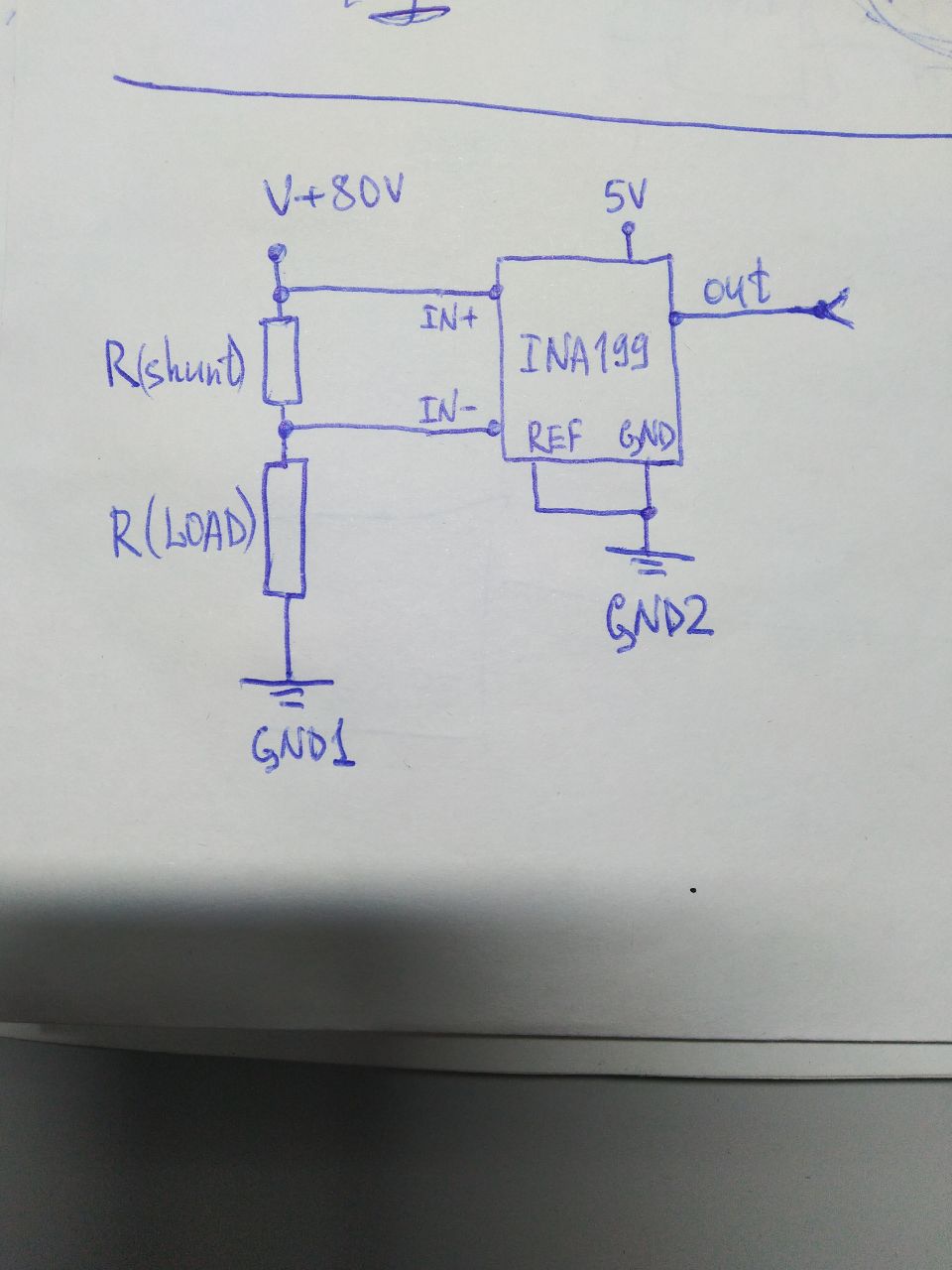

Всем привет снова. Есть такой вопрос по усилителю напряжения с токового шунта. Вот смотрите, есть мнение, что нельзя использовать INA199 в верхнем плече (выше нагрузки), потому что разница между землёй нагрузки и землёй усилителя будет слишком большой (больше 26В микросхема погорит). А если земли разделить, как на рисунке? Мне кажется, в таком случае на микросхему будет поступать исключительно дифференциальная разница, а земля то у нее своя! Т.е. я могу в таком виде использовать усилитель токового шунта? Или я ошибаюсь? Кто в курсе?
Комментарии: 12
Vasil

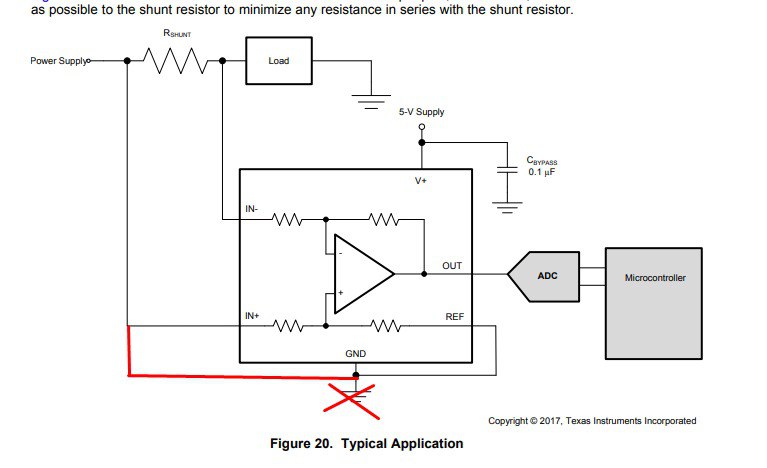

Верить даташиту. Там указано, что прекрасно на верхнем плече работает.
Aleksey
Работает то работает, речь именно о напряжении. Я могу мерять дифференциальный перепад с любого напряжения, если INA199 запитана полностью отдельно?
Aaaaaaaa
Да, плавающее питание А выход через токовое зеркало
Timur
Но ведь придется поднимать потенциал и земли и питания, но куда потом out подавать такой ? А, токовое зеркало, да
Timur
а "другая земля" имеется ввиду гальванически отвязанная ?
Aleksey
да, гальваническая развязка
Timur
А, не о том подумал
Aaaaaaaa
Полная развязка не обязательна Просто сдвинуть до номинального режима
Aleksey
Я просто хочу сейчас проверить, подключить к 40В, но есть сомнения. Наверняка кто-то из вас сталкивался. У меня просто в этом опыта оч мало Можно пояснить?) я не понимаю
Aaaaaaaa
С полной развязкой у нее крыша поедет, тк входы оу будут типа ввоздухе висеть
Aleksey
т.е. земли необходимо объединить?
Aaaaaaaa
Входам оу, даже рылтурыл, надо определенное смещение относительно питаний оу, тоесть шобы входное напряжение находилось в границах питающего К примеру взять с твоего плюса с шунтом кинуть диод и резистор на общий, среднюю их точку сделать землей оу Или даже сам выход землей, если усилитель позволяет 150мкв у твоей микрухи смещение должно быть Тоесть на входах на 150мкв выше чем на минусе и на 150мкв ниже чем питание Еще учитывай встроенный делитель в микросхему
