Привет ребята Iphone 7: Из схемы я вижу, что осциллятор Y5501_RF, вывод 3 XTAL_19P2M_IN должен получать входное напряжение от BBPMU_RF. Какое напряжение мне следует измерить на этом контакте 3 и следует ли мне измерять это ВХОДНОЕ напряжение, даже если Y5501_RF отсутствует? (Я заменил BBPMU_RF и хотел бы проверить, работает ли этот BBPUM_RF) Спасибо за ответ
Комментарии: 14
Anonim

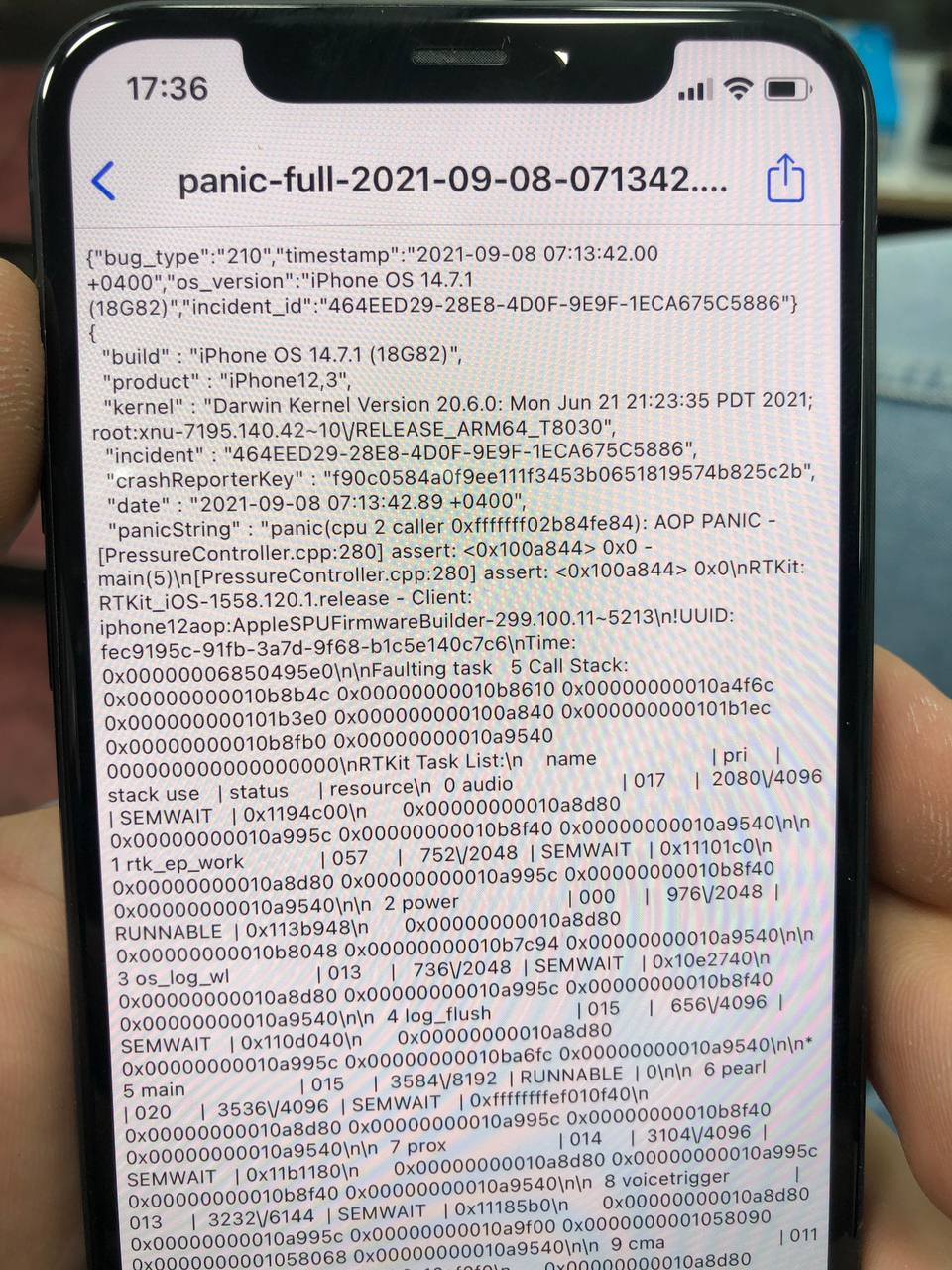

Aop panic может быть из за камеры? Она не работает
Svyatoslav
Шлейф другой кидал?
Anonim
Нет пока
Svyatoslav
ну подкинь у тебя на барометр ругается
Anonim
Нижний шлейф?
Svyatoslav
да
Anonim
Нельзя просто снять барометр?
Svyatoslav
тогда будет тупняк и цикл
Anonim
Просто он ребутился каждые 2 минуты, когда каиера не работала, щас поменял камеру пока не ребутится
Vladimir
А зачем его мерить? Мерить питания модема, если нет кз и модем исправный, то они должны быть, даже если прошит без модема, если их нет и даже всплеска при включении (на 0,5 сек), то менять кварц и потом кп бб.
Lad
Напряжения S2, S3, S4, S5 отсутствовали. Я заменил BBPMU и осциллятор, но также без напряжения S2, S3, S4, S5. Я проверил сопротивление контактов BBPMU, и все хорошо, только PS_HOLD_PMIC было высоким, но это не должно быть причиной того, что BBPMU не подает напряжения S2, S3, S4, S5. Что вы думаете? BBPMU был куплен на Алиэкспресс
Vladimir
Если даже и всплеска короткого нет через несколько секунд после включения и нет кз по этим(и остальным выходам кп модема- их много, проверить падения), то кп бб нетсправен. А если кп бб исправен, но при снятом модеме питания поднимаются, то модем труп. Именно короткий на долю секунд всплеск должен быть, даже при просадке по модему.
Lad
Спасибо за ваш ответ Короткого замыкания в Iphone не обнаружил. Так думаю, придется еще раз заменить BBPMU
Vladimir
Если кварц бб пму меняли и кз нет нигде, то брак кп бб
