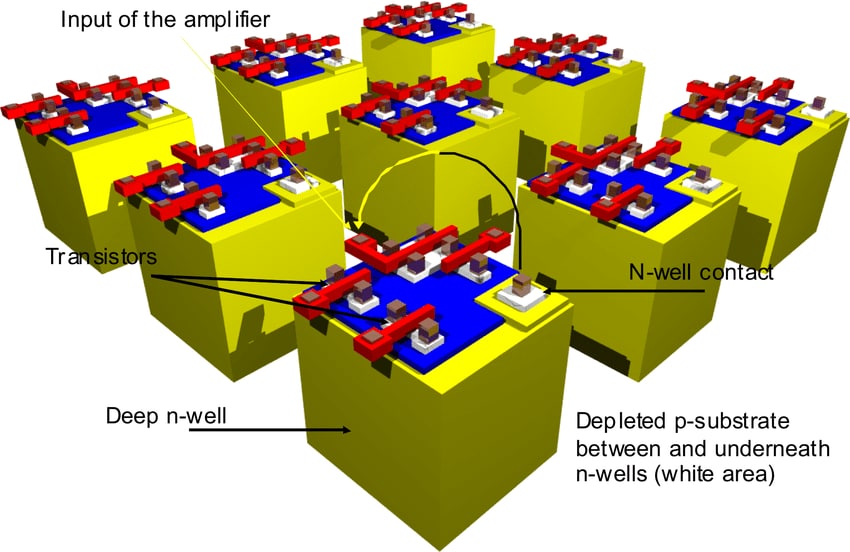

Чят, привет! Если не лениво, помогите перевести на русский названия нескольких элементов КМОП-иллюстрации. Есть вот такая иллюстрация устройства пикселей сенсора фотика. Я боюсь переводчиком переводить, а сам слов типа п-н переход побаиваюсь.
Чят, привет! Если не лениво, помогите перевести на русский названия нескольких элементов КМОП-иллюстрации. Есть вот такая иллюстрация устройства пикселей сенсора фотика. Я боюсь переводчиком переводить, а сам слов типа п-н переход побаиваюсь.
Комментарии: 12
Anonim
транзисторы
Tagir

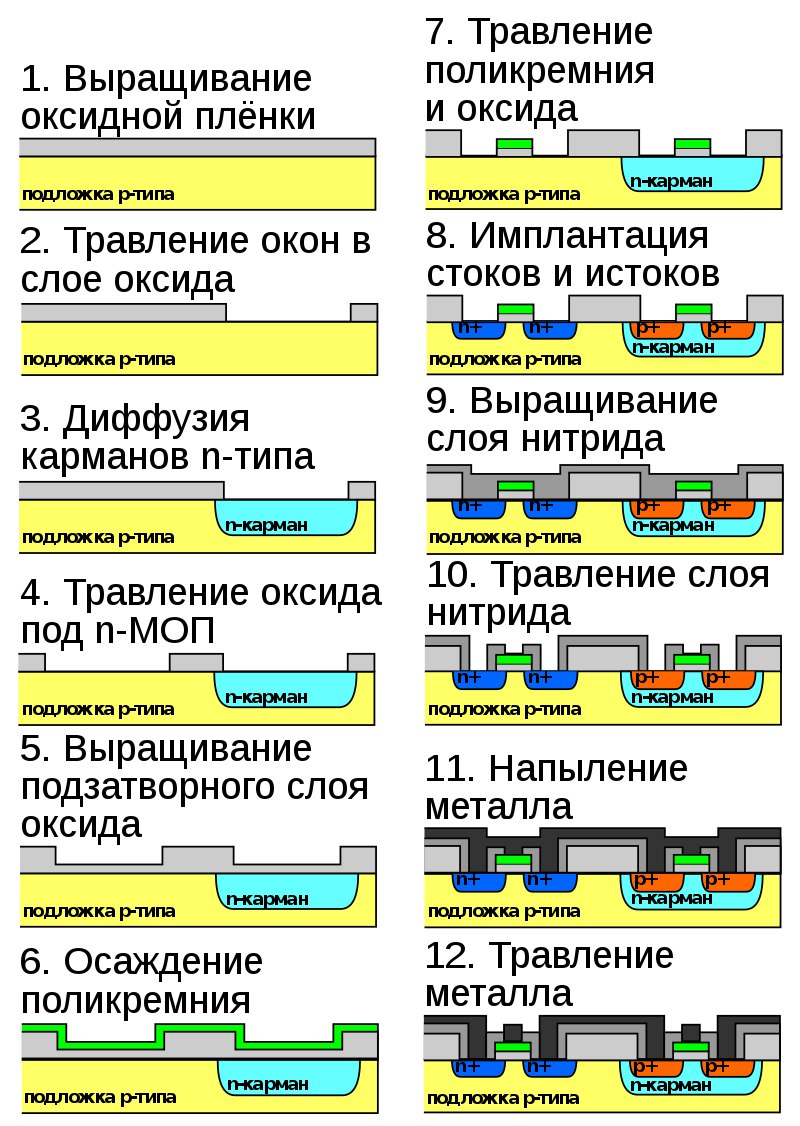

мб поможет
Gin
Deep n-well - подложка с n-типа проводимостью, depleted p-substrate between and underneath n-wells(white area) - легированный p-примесью между контактом и подложкой n-типа проводимостью (белая область)
Stas
Спасибо Спасибо По той же логике, n-well contact — контакт с n-типа проводимостью? И input of the amplifier корректно перевести как вход усилителя?
Vladislav
Кто нибудь пользовался : https://m.market.yandex.ru/compare/ZZE2g3y8zMW4PW7e27kVGAi3aZM?hid=10498025 Как ваше мнение стоит братб
Serjone
ну, на переднем плане полароид, на заднем старый плёночный. Полароид прикольно, из плёнки можно много копий наделать
Vladislav
https://market.yandex.ru/compare/6957b305a1bfaa4edec6937b9653fdc03dc6d1abb7da812598b7cef7a39fde2d?hid=10498025&id=799075091&id=826824166
Serjone
знакомый нахваливал хуавея. Но я так и не купил ни одного из них...
Vasil
https://nanotech.academic.ru/1161/N-Well Контакт N-кармана, что-то такое
Stas
Ууу, респек спасибо
Gin
n-well contact - контакт из металла на полупроводнике n-типа. Может и ошибаюсь, но если посмотреть на структуру транзисторов, то видно, что это полевые транзисторы с p-каналом. Получается, что коричневым цветом изображается металл, желтым - полупроводник с n-проводимостью, красным - диэлектрик(если я прав, металл на диэлектрике должен быть над p-каналом непосредственно, видимо модель/схема не совсем удачно сделана), белым - полупроводник в котором преобладает проводимость p-типа. На производстве, чистый кремний 4 валентный для получения n-типа легируют, например, мышьяком 5 валентным, а потом участок легированный мышьяком легируют 3 валентным индием для получения p-типа проводимости. Как бы большая доза индия "перебивает" мышьяк, соединяется с мышьяком забирая свободный электрон на внешней орбите и становится отрицательным ионом. Индий забирает электрон также у кремния, появляется неполная валентная пара, со знаком плюс, то есть дырка. Также можно сказать что суммарный заряд полупроводника остается нейтральным. Как то так. Input of amplifier - это вход усилителя.
Stas
Огромное спасибо
