У меня такая ситуация: на линии vdd boost падение напряжения 0.106. и при подключении питания без нажатия 0.025 ма потребления. снимаю аудио кодек. Падение напряжения поднялся до 0.408. и потребление нету. Нажимаю кнопку чтобы включить аппарат. Включается. Выключаю и сразу появляется потребление 0.025 ма. Меряю падение напряжения по этой линии и опять 0.106. через несколько минут когда плата охлаждается падение напряжения нормализуется.
Комментарии: 7
Leonidzzz
падение сопротивления на линии после прогрева это нормально вы уверены что дело в линии буст? может vcc main и тд
Vash
Ну не знаю при прозвонке только по этой линии не сходятся показания. Вот сейчас допустим нету потребления 0.025. но при коротком нажатии скачок 0.180
Leonidzzz
не тристар ли? предистория аппарата есть?
Vash
Меняли аудио кодек. Получили потребление до 2 а. Принесли ко мне. Ну я снял аудио кодек. Я обнаружил соплю на конденсаторе с3220. Потребление пропало ну осталось короткое замыкание на линии vdd_ boost. Подал 1.8 Вольта по этой линии нагревался с3214. Заменил. Все падения все потребления были в норме поставил аудио кодек. Опять всё померил всё было в норме. Запускаю аппарат. запускается. Выключаю и остаётся потребление 0.025 ну дальше вы знаете я уже писал
Leonidzzz
не перегрели maggie? микросхема на компаунде возле кп кто знает как там кодек делали
Vash

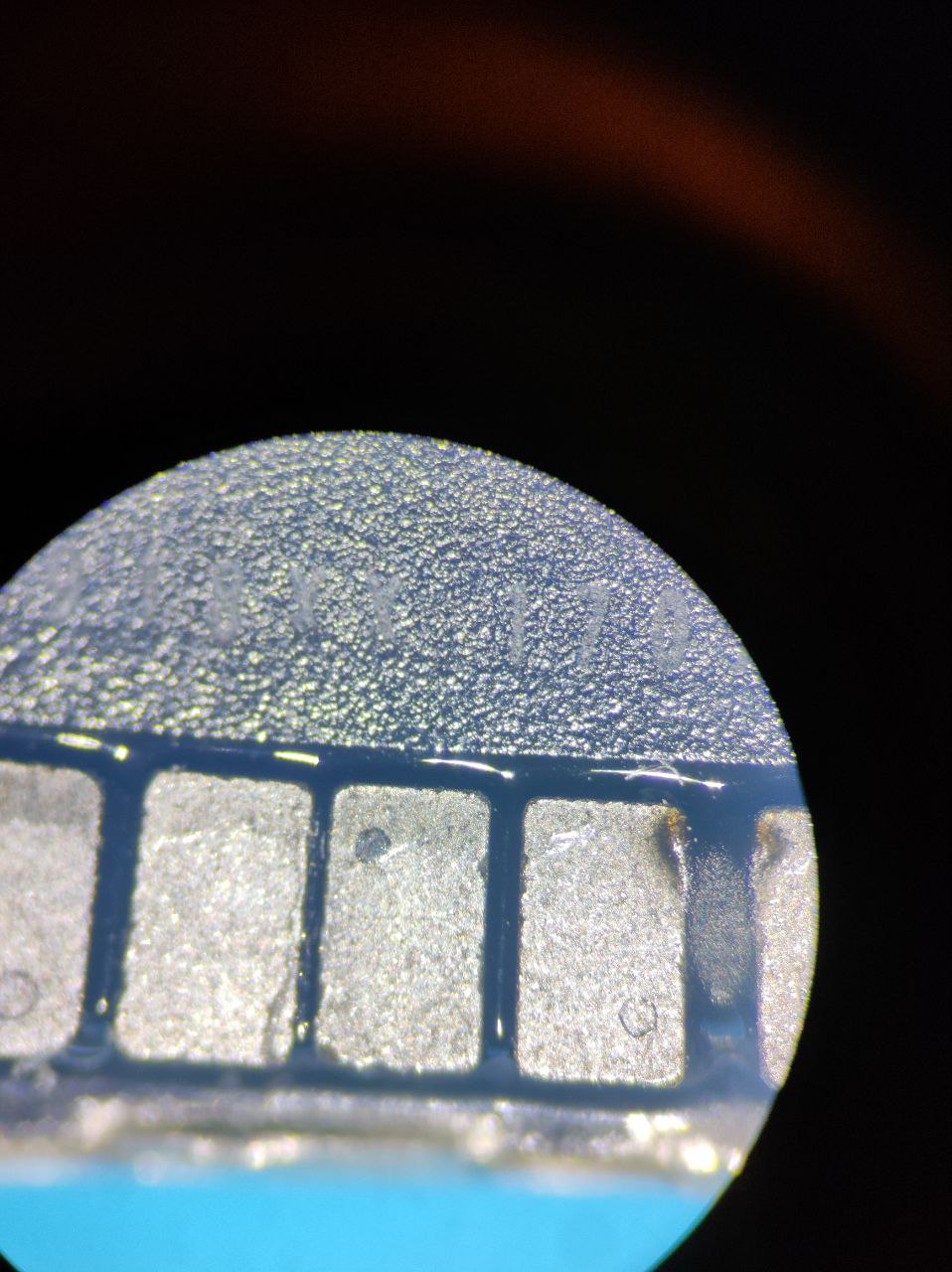

Обнаружил трещины на катушках. Вполне возможно что они виноваты ?
Techilla
Конечно меняй, качаются если немного или трещины под замену
