Здравствуйте, уважаемые специалисты! У меня вопрос на счет допустимой температуры нагрева провода 3G1.55mm. По ощущениям провод чуть теплый (слегка ощутимый нагрев), температура не растет с течением времени, допустимо ли его использование? Дркгими словами, можно ли продолжать пользоваться прибором, нет ли в этом опасности? Доп. информация: Устройство Atmor Basic (проточный водонагреватель): 3.5 кВ Провод который идет от устройства: 3G1.55mm, 16A Напряжение: 220В Автомат в щитке: 25A (то есть розетка, в которую подключен данный прибор позволяет это) Прибор включен в удлинитель, а затем в розетку. Характеристики удлинителя. Длинна провода: 5м Провод: 3G1.55mm, 14A (хотя из расчетов должен быть 16A) Максимальная мощность: 3680В Я поверхностно понимаю теорию, так что сразу извиняюсь за ошибки и неточности. Спасибо за помощь.
Комментарии: 37
Dmitriy
На 1,5 кв.мм автомат 10А, на 2,5 кв.мм - 16А. У вас явно автомат завышен. Хотя еще нужно знать сечение самой проводки, вдруг там 4кв.мм)))), хотя навряд ли
Bulakhovskiy
Не совсем верно
Dmitriy
Bulakhovskiy
3.1.10 пуэ
Dmitriy
а причем тут 3.1.10?! Тут более подходит раздел про Главу 1.3 (выбор сечения), с учетом принципа работы расцепителей автоматов. Кто у меня на канале, уже давно знают, что 1,5 - 10А, 2,5 - 16А и т.д. (табличка у меня есть).
Bulakhovskiy
Если номер 8 соответствует 1,5мм² и одиночному потребителю мощностью не более 1,5кВт то почему нет?) Перегрузка исключена И как раз 3.1.10 об этом и говорит
Dmitriy

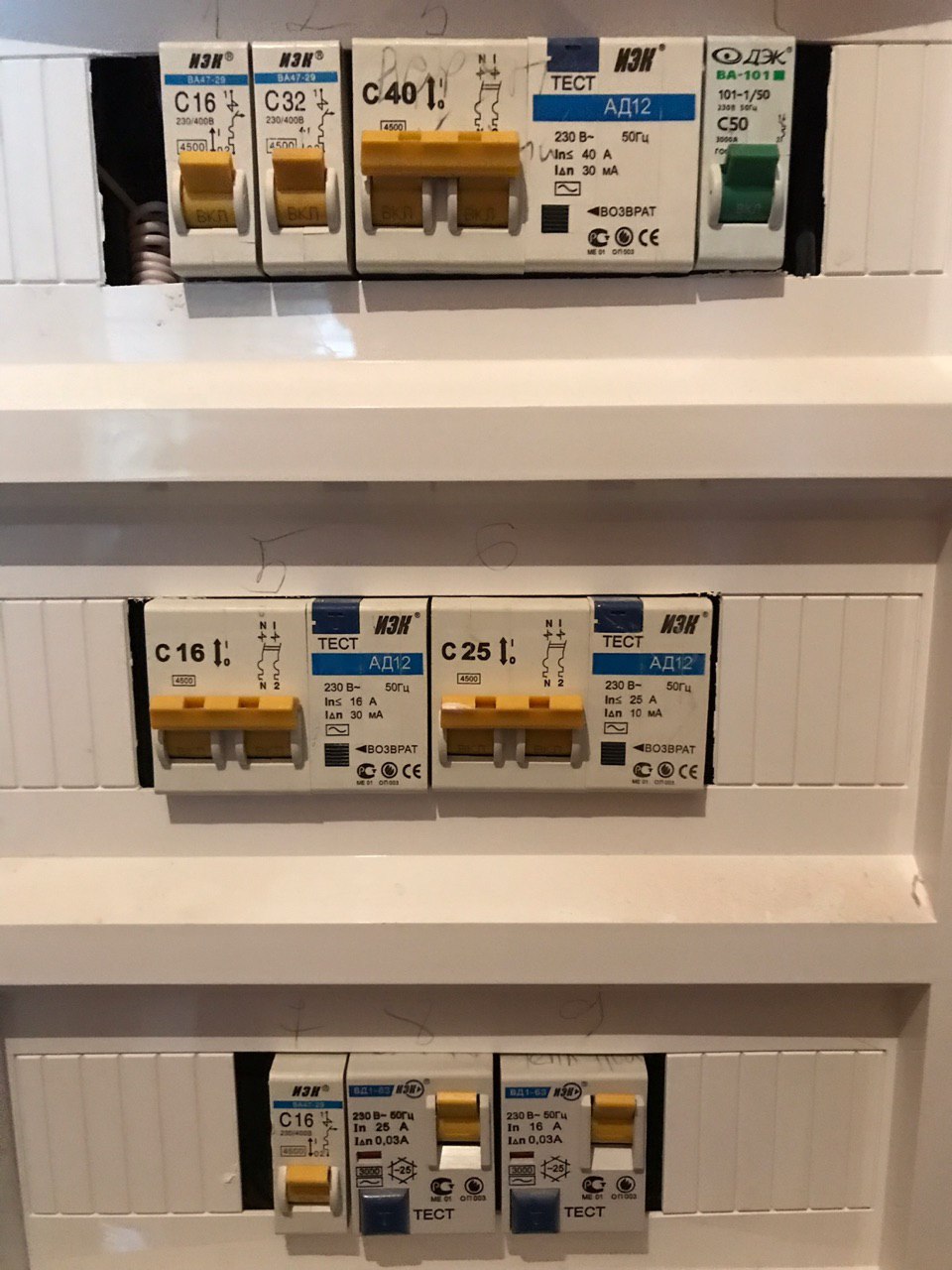

не думаю! См. ответ выше, а у Вас даже ни одного автомата на 10А нет в щите Да и ввод на 50 тоже смущает!!! Я Вам выше написал! Ясно дело, что защита от перегрузки должна быть, но она достигается характеристиками расцепителей аппаратов защита
Bulakhovskiy
Как?)
Dmitriy
смотреть мои выпуски))) а вообще, я уже подробно об этом рассказывал
Bulakhovskiy
Что за нарцесцизм
Dmitriy

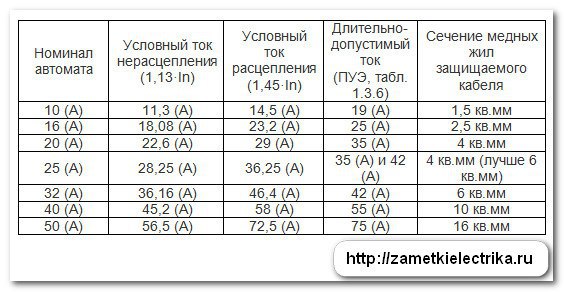

Чтобы к этой теме не возвращаться, вот поясняющая табличка
Bulakhovskiy
Если потребитель не способен на перегрузку то?
Dmitriy
Как не способен, если нагреватель был включен в обычную сетевую розетку, да еще и через удлинитель Так можно включить и 2-3-10 таких нагревателей, в офисах такое оооочень часто случается
Bulakhovskiy
Стоп стоп Я говорю про пример , когда автомат на бойлер )
Abc
Кто бы спорил, про нормальную эксплуатацию и запас. Знать бы только наверняка, где разумный запас, а где неадекватная перезакладка, можно ведь и на свет пытаться 4 квадрата пустить. :) Вот у автора таблички выше есть ещё одна, уже с номиналами автоматов. По ней для 6 квадратов 32А автомат допустим.
Anonim
Я думаю там более или менее всё очевидно... таблицу вон даже уже нарисовали. Явно подумав над кривыми время-токовой характеристик
Dmitry
Шесть квадратов до 2.5 не дотягивают
Dmitriy
Вот же делал специально табличку, и с запасом и с учетом 1,45. Чего еще придумывать. Зачем на гране эксплуатировать кабели?!
Abc
Собственно, тут вопрос возник, нормально ли для автомата 32А 6 квадратов, или мало. Вот, по Вашей таблице достаточно, потому и сослался на неё.
Dmitriy
нормально
Dmitriy
Я потому и спросил, какой автомат на розеточной линии, на что получил ответ 25 (А). После я порекомендовал перепроверить линию, т.к. при таком номинале сечение д.б. не менее 4 кв.мм Вы не следите за ходом общения, разговор при ситуацию подключения бойлера в розеточную сеть, защищенную автоматом 25 Да и в целом! Хоть распределенная сеть, хоть одиночный потребитель, этим правилом я бы не пренебрегал. Ситауции разные бывают, и сегодня вы думаете, что там один потребитель, а завтра хозяин возьмет и от него запитает еще что-либо. А при таком подходе, у Вас при подобных ситуациях защита останется корректной Вы не согласны с моим утверждением!?
Bulakhovskiy
Не совсем)
Dmitriy
По вашему таблица не верная?
Bulakhovskiy
Не по ПУЭ
Hottabych
Я б ещё глянул на саму розетку, которая 25А переварит.
Stavanger
Чуть позже сделаю фото.
Hottabych
Желательно с характеристиками, что на ней выштампованы
Stavanger
Их там нет, это точно, так как сам искал их.
Hottabych
Тогда откуда уверенность, что розетка не поплывет, когда по ней пойдет хотя б 20А? Ну или 4.5кВт мощности
Bogdan
Вряд-ли кто-то будет в ванной пхать в розетку 4.5 кв... Хотя, все бывает
Hottabych
Тогда зачем ставить автомат на 25А? Почему не на 63 А сразу, например
Bogdan
В моем понимании, только на тот случай, если на все 3 розетки приходит кабель в 4 кв. через распредкоробку. Но будет подключаться не более 16а в каждую
Stavanger
В нее максимум 3,5кВ включал. Этот самый водонагреватель.
Roman
К тому "специалисту" кто её "устанавливал" и так "защищал" наверняка обращаться нельзя, он не понимает базовых принципов и не знает правил, потому априори не сможет правильно ответить на Ваши вопросы. Судя из компоновки щита. Это не решение, это большая вероятность отправиться к праотцам Сегодня Вы включаете водонагреватель, завтра еще и фен и стиралку. Если там есть розетка то что туда будет воткнуто ни-кто не знает и сколько там будет потребителей тоже ни-кто не знает, потому автомат должен быть соответствующего номинала для защиты кабеля, который к розетке приходит, всегда не зависимо от того знает пользователь, что туда можно подключать или нет.
