Доброго времени суток многоуважаемые мастера, вынужден к вам обратиться за помощью, так как сам не в силах разобраться! Пришел iPhone 7 не включайка, под замену У2, типичная неисправность, решил за 5 минут. Включаю аппарат, он мне выдает “Не удалось активировать Touch-ID”, думаю ну видимо кнопка не работала у клиента. Связался с другом, в сервисе, который принимал этот телефон, говорит выключился у меня в руках и не включился больше, но говорит я проверял нажатие кнопки работало! Думаю, ну видимо я где-то закосячил, шлейф может и т.п.… полез разбираться. Взял дисплей другой с донора, вставил в него кнопку эту и включил, к моему удивлению аппарат писал “Для активации Touch-ID введите пароль” ну я уже обрадовался, ввожу код и………… понимаю, что нажатие не работает, но при этом отпечаток активируется и сканирует палец. Ну тут вроде бы тоже все по стандарту, U10 замена/ребол. Ничего не замеряя махнул U10, но ничего не изменилось...! Так как снимал с донорской кнопки подумал возможно брак микросхемы, проделал еще 3 таких пересадки с различных кнопок, результата 0. Далее что я сделал: 1) Произвел замеры сопротивлений разъема на плате относительно земли, они все были в норме! 2) Произвел замеры разъема на самой кнопке относительно земли (кнопка была отдельно) все тоже в норме! 3) Произвел замеры напряжений на коннекторе через iBrige PP1V8_MESA_CONN 1.8v – присутствует (постоянно) PP2V75_MAMBA_CONN 2.8v – присутствует (постоянно) PP3V0_MESA_CONN 3v – присутствует (постоянно) PP16V0_MESA_CONN 16v – присутствует (когда сканируешь палец) PP1V8_TOUCH_TO_MAMBA_CONN 1.8v – присутствует (постоянно) После я просмотрел поиск по всем группам по ремонту (имеющихся у меня) в телеграмме, искал по запросу IPHONE 7 HOME. Но ничего что я бы не сделал я не нашёл! Склоняюсь к выводу что емкостный датчик в кнопке вышел из строя, только вот из за чего такое может быть. Заранее всем спасибо за помощь и уделенное на эту тему время. СПАСИБО!
Комментарии: 29
Unknown
+ люто плюсую Доброго времени уважаемый. Понравилась ваша подача вопроса и проделанная работа. Ставлю вопрос в шапку на день Из вариантов Заменить сам ёмкостный датчик, но лучше послушать мнение других мастеров)
Anonim
Спасибо) мне посоветовали следующее: "Было такое у меня и моих товарищей. Пропадает контакт между шлейфом -отростком и кристаллом. Вариант простой - вскрыть и заново собрать, вариант сложный в котором можно накосячить - подстучать железку ближе к кристаллу" Подожду еще мнений других инженеров
Zulfar
всем привет. X Max, после сильного удара, плату разделил. кз по шине PP2V63_NAND, PP_VDD_MAIN. что их может связывать вметсе, кп? блок уходить в защиту даже при пожаче в 1в. тепловизера нет.
Pavel
Ну у меня губа лучше всякого визора
Zulfar
Тут губа, щека не поможет) раньше помню делали так, от акб подавали питание. Щас так делают ?) От Акб имею виду проводами на шину
Pavel
Потребление какое ?
Nikolay
Я правильно понял нет нажатия или троит
Anonim
Здраствуйте, нет нажатия, отпечаток работает!
Nikolay
Попахивает микросхемой на кнопке
Newalyashka
+ У меня тоже)
Pavel

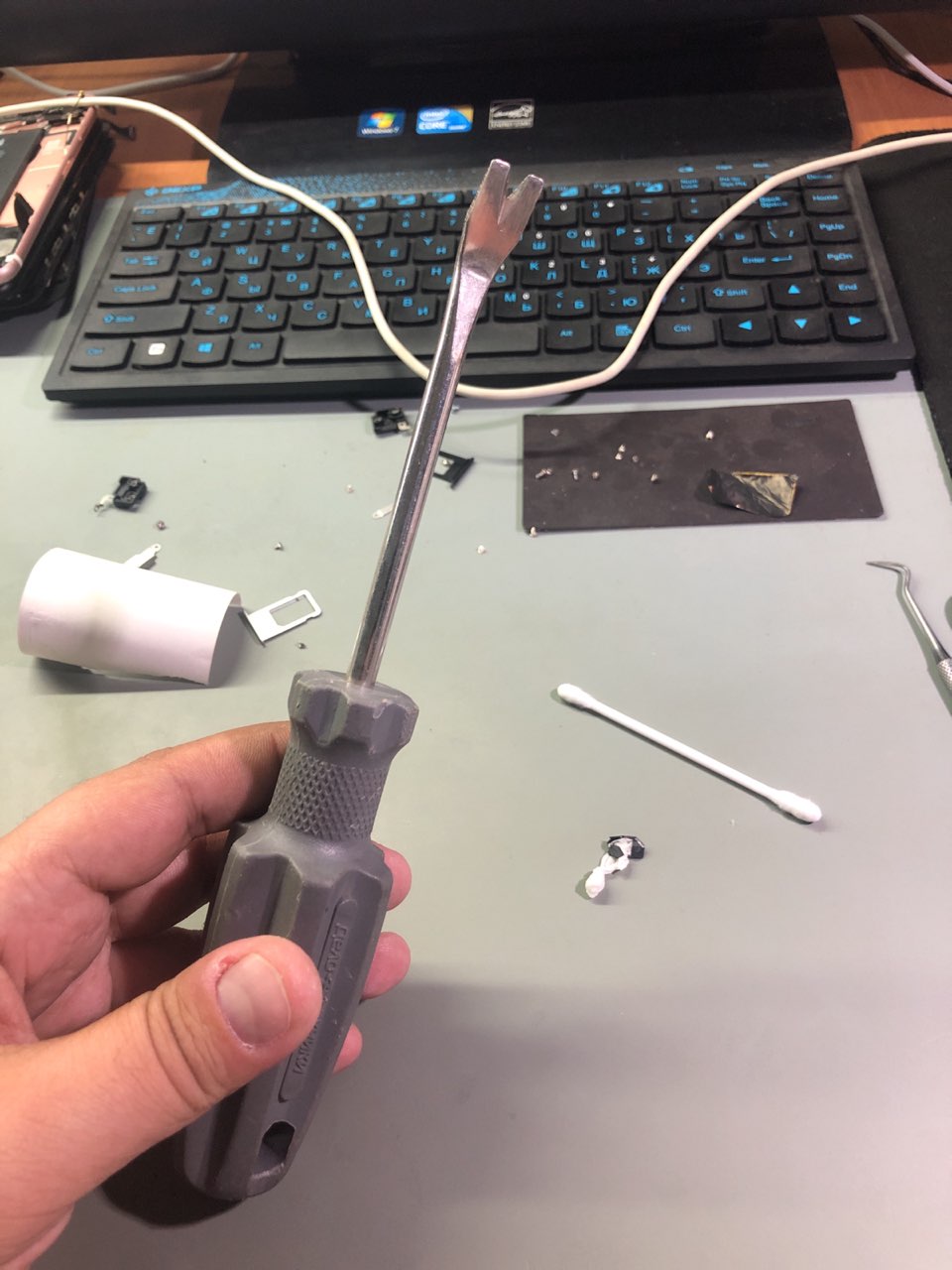

Там все просто. Видео есть как открыть и что делать. Комплект открытия 57р ))) лично изобрёл . Клипсодер автомобильный э, болтик да экран.))))
Anonim
Можно ссылочку на видео?
Pavel
У славика сота сервис глянь.
Anonim
+ спасибо
Newalyashka
Ну ёмкостный датчик и работает на этой микросхеме U10, а эта U10 общается с процом по spi шине, на сколько помню) давно с ними дела не имел. А сам датчик не мог выйти из строя, (который шлейф внутри кнопки), его только физически можно повредить, поэтому остается связь U10/cpu. Но еще программный глюк тоже возможен.
Alexey
Был такой глюк из-за прошивки, был такой косяк из-за нанда куда-то подевались калибровки и был такой косяк из-за шлейфа отростка на самой кнопке.
Unknown
Уже решили вопрос?
Alexey
Я просто перечислил что было когда-то у меня. А решил он или нет я незнаю, я накидал ему вариантов там он уже дальше сам :)
Pro-mobile
Homer не меняли?
Anonim
Заменил, уже после всего, результата нету.
Yuriy
Вскрыть кнопку надо однозначно, возможно там окислы. Вот подстукивать точно не стоит! 2 телефон принят без проверки всего функционала, выдать с таким дефектом либо согласовать доп стоимость и риски!
Akylbek
Проверить i2c thurtle и проверить на кз все контакты относительно друг друга (залипание на коннекторе между контактами)
Vasiliy
Надо в справочник внести этот момент)
Akylbek
Без нанд он сам в форс дфу будет. Проверить выход буста Отвал кп Не сел цп В справочнике вроде есть
Yaroslav
На выходе буста есть 4.2 Без нанда тоже не определился
Anonim
Можно какой нибудь конденсатор на этой линии показать? Не могу найти в поиске ZXW эту линию, заранее спасибо!
