Отпаивай зеленые провода и ищи 6 белых концов А далее по сайту админа определяй начало и концы обмоток Проще пересобрать схему чем пытаться в ней разобраться А вообще,мне кажется что это однофазная намотка И пусковая катушка с рабочей сойденены вместе скруткой
Комментарии: 37
Polvederka
Почему тогда было подключено через кондёр как трёхфазная? + Пускавой. Как-то непонятно
Maks
А как концы звонятся Может там “умельцы” вывели четвертый провод как среднюю точку звезды А почему как трехфазная Посмотрите подключение электродвигателей серии АОЛБ и АВЕ 071 Там тоже 3 выхода два из которых скручены в общую точку
Polvederka
хмм. Надо экспериментировать
Maks
Вот примерно Пусковая обмотка должна иметь большее сопротивление,вроде так
Polvederka
Спасибо за ответ!
Dmitriy
Нужно сначала точно определить, две или три обмотки у двигателя
Maks

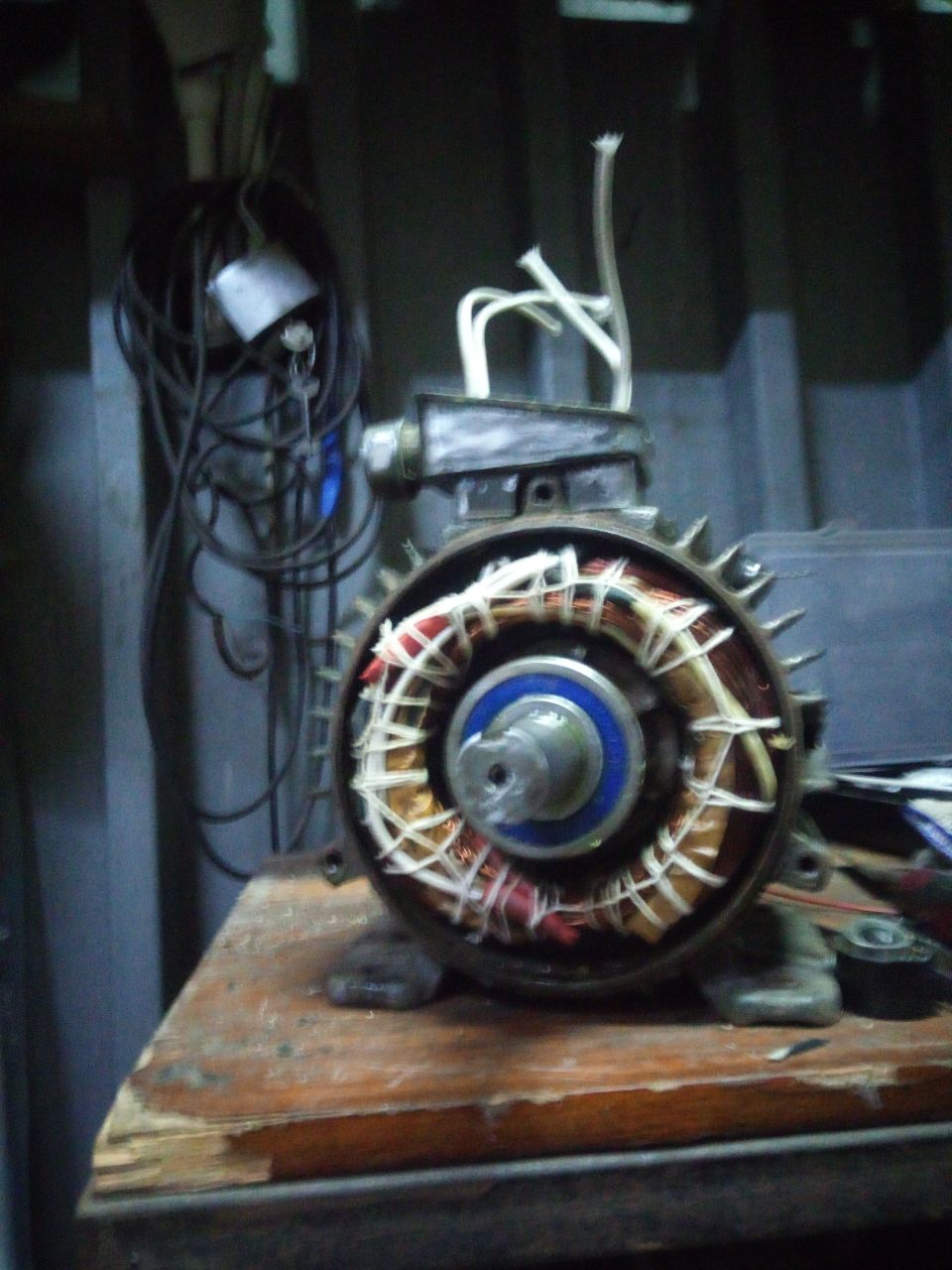

На видео 4 белых провода выходят из обмоток,я думаю что две
Polvederka
Аминь) Эти которые двойные я так понял это намотка двойным проводом
Maks
Может просто небыло нужного по сечению провода
Polvederka
Сечения схожи Мне кажется он самодельно перемотан. Ибо я мало что нашол про моторы 4 кВт на одну фазу Будем проверять в понедельник
Maks
Вроде в Украине и Беларуси такие клепают,но на базе АИР А мотор на 4 квт 1 фазу можно расчитать самому Я если честно,до проверки не стал бы обвязывать,мало ли
Polvederka
Как мне кондёр рабочий и пусковой высчитать? Там стоял 40 мкФ рабочий и 100мкф пусковой через магнитный пускатель и он с валом не мог пустится только в халастую Провода стоят другие но также как было так чо КЗ не должно быть Сопротивление на обмотках разное как ты говорил. Поэтому собрал обратно как было пусковой это одножильный Надо набрать кандеров так чтоб вал кило на 10 раскрутил сам
Maks

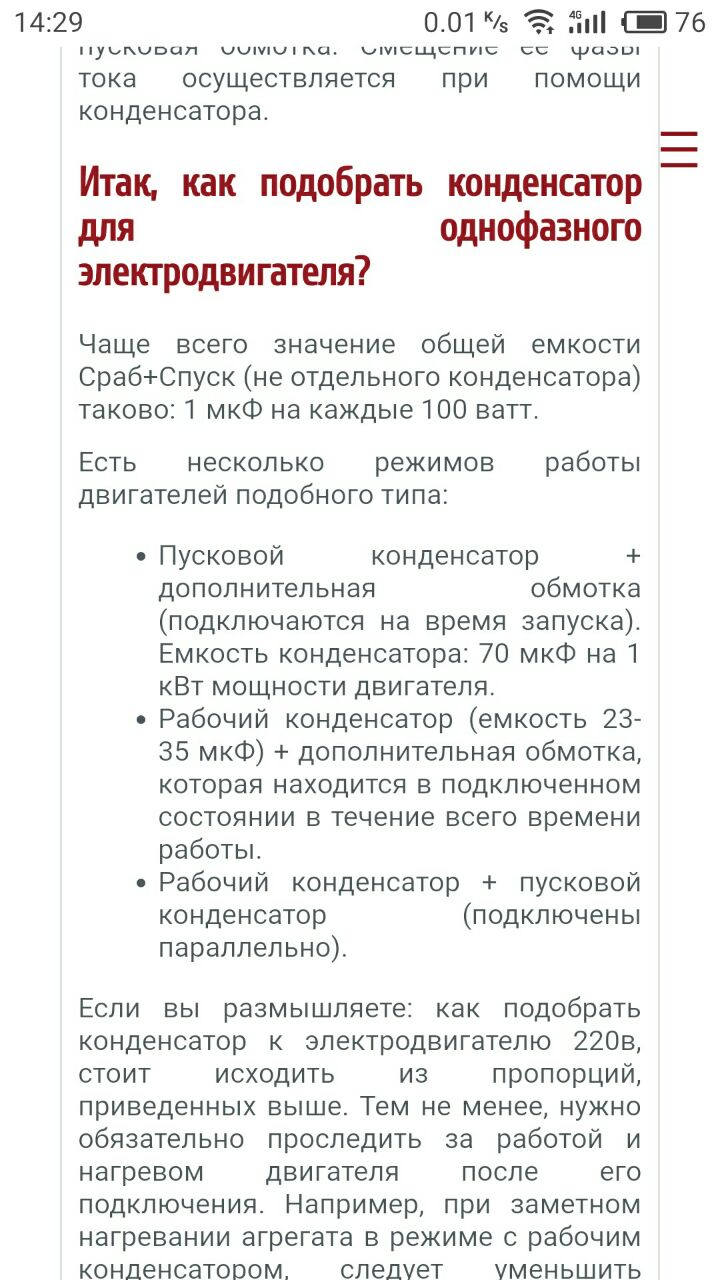

Screenshot (02:29PM, Jul 25, 2019) Если так попробовать
Polvederka

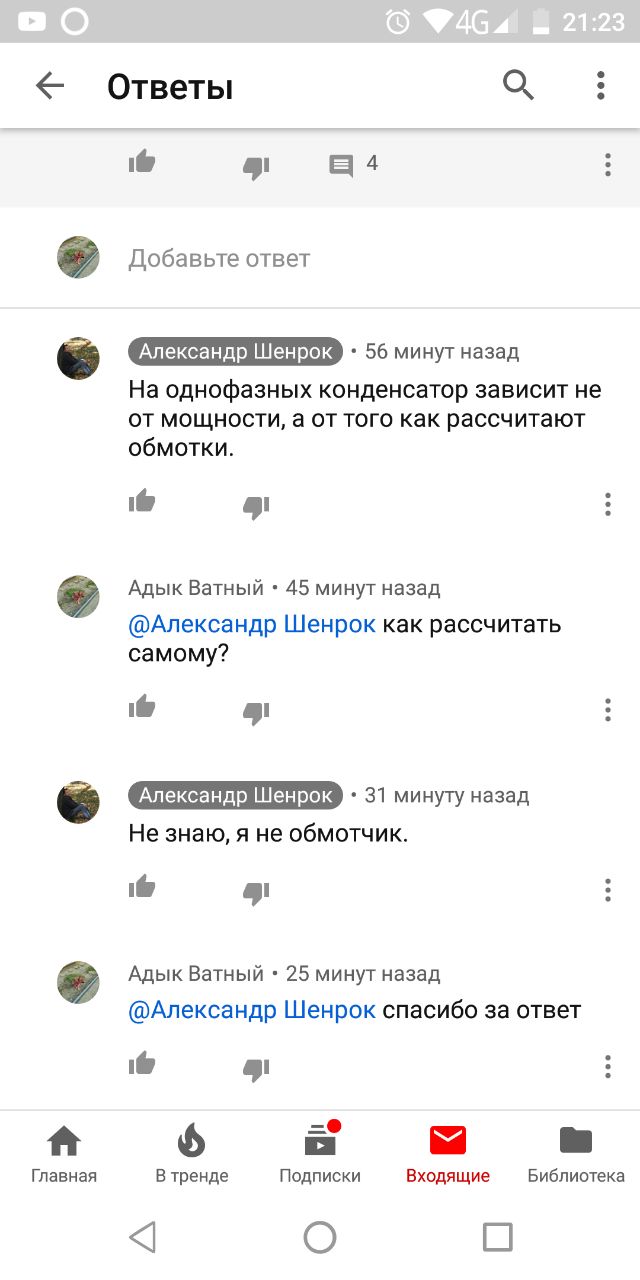

Я спрашивал у умного дяди с Ютуба который много что умного знает он мне ответил И тут я начал задумываться а не купить ли мне нормальный трёхфазный двиг ) а то один проблемы с ним)
Maks
А смысл он в мощности не потеряет
Polvederka
На Википедии вычитал что такие однофазники обычно используются в всякий мало нагруженных станках и.т.д типо вентиляции Мож его во что то другое применить а на фуганок купить другой Трехфазники стартуют легче вроде как Но мож зря я стремаюсь
Maks
Американцы всю жизнь на однофазниках в мастерских живут,3 фазы это жирно) Я бы попробовал для начала увеличить емкость родных конденсаторов 2 раза
Polvederka
хм. А ведь точно
Maks
Для началла
Polvederka
Я совершил поспешную покупку 2 недели назад и заказал кандер под 3х фазник 4кфт на 400мкф Чо мне теперь с ним делать я хз Я то думал он трёхфазный )
Maks
Попробывать в качестве пускового Вместо 100
Polvederka
А не много будет?
Maks
Если сильно загудит - много
Polvederka
Станок летать по базе не начнет
Maks
Не) Хотя все пробы только в холостую
Polvederka
Так в холостую и 100 хватает хоть и крехтя )
Maks
Значит мало Пусковой должен сразу разганять,даже без рабочего
Polvederka
Окей в понедельник будет тест и отчёт о тесте )
Maks
40 рабочий наверное мало Думаю надо в 2 раза поднять
Polvederka
На нем работает что удивительно тихонько. шелестит вентелятор
Maks
А в циркулярке не раскручивается
Polvederka
Если одеть ремень на вал то он гудит дёргается и все Запускали вал плавным опусканием площадки мотора когда он уже раскрутился
Maks
Пусковой увеличить надо
Vladimir
Чтобы конденсатор подобрать, надо знать ток в обмотке. Зная ток и напряжение рассчитываем емкостное сопротивление. Зная частоту сети получаем ёмкость. Конденсатор сдвинет фазу на 90 градусов, вместо 120, получим падение мощности где то на треть. Вроде так.
Polvederka
Я надеюсь до понедельника кондёр придет на почту Нет возможности замерить к сожалению
Maks
Это однофазник,он изначально намотан с углом 90 градусов,а не 120 Хотя технология думаю и для однофазника пойдет
Polvederka
Есть клещи для замера но они вроде не работают
