Как то собирал щит в офис себе... распред рейку на 3ф купил... удобно конечно, но подводить L к таким не удобно. Да и в однофазную тоже не очень... кривоватенько всё из-за перекосов становится... искал специальные гвоздики, уже к которым L подводятся... нашёл только в электромонтаже за какие то конские деньги, типа по 150р/шт.
Комментарии: 45
Ruslan
Здесь что скажите?
Gregory

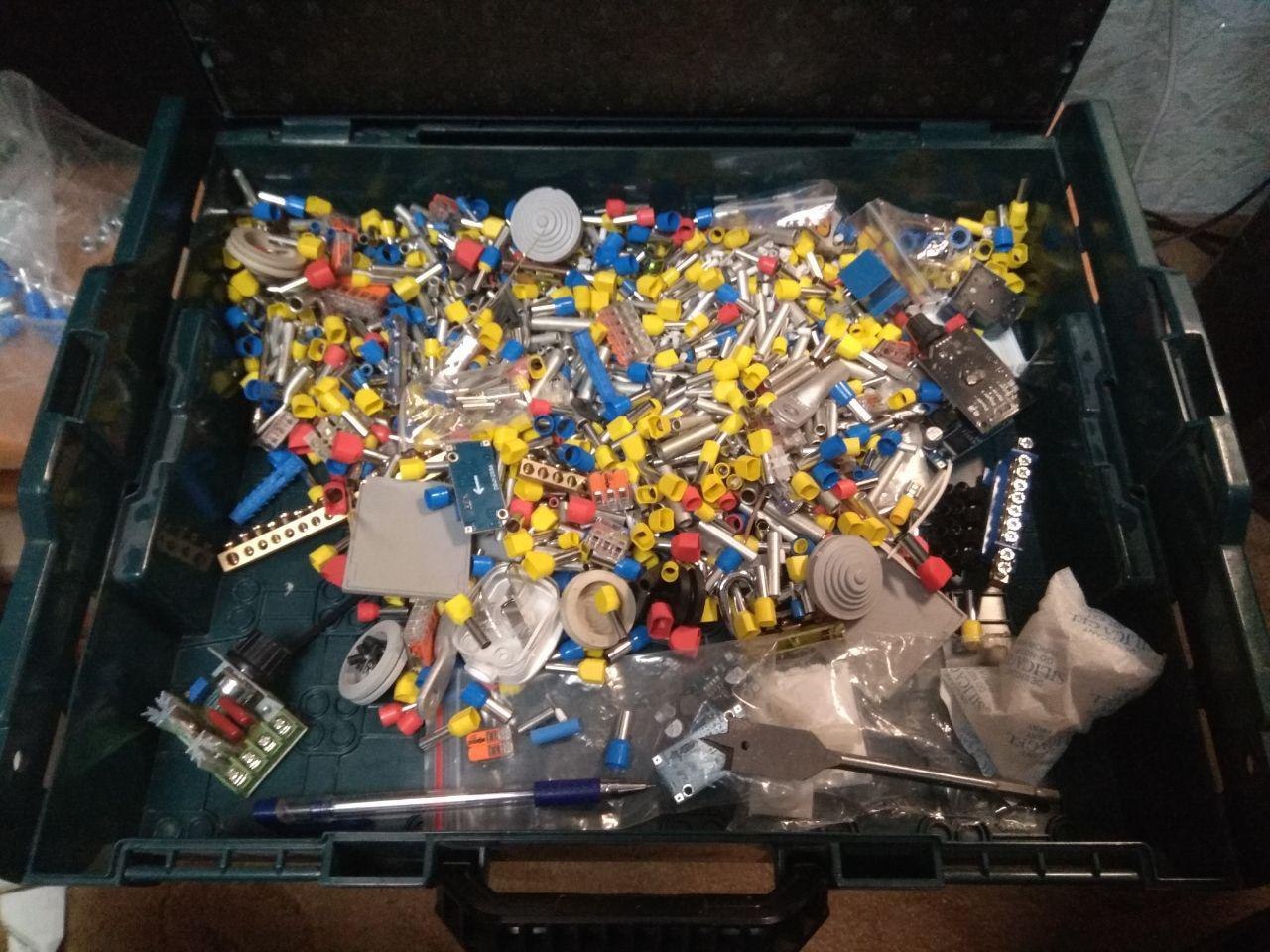

Ну щит обычно собирают в конце... Можно же прикинуть и купить заранее, тем более, такие вещи как наконечники должны быть в чемодане)
Ruslan
Sergey
да, чемодан штука классная а потом одно неловкое движение
Anonim
Мммм
Anonim

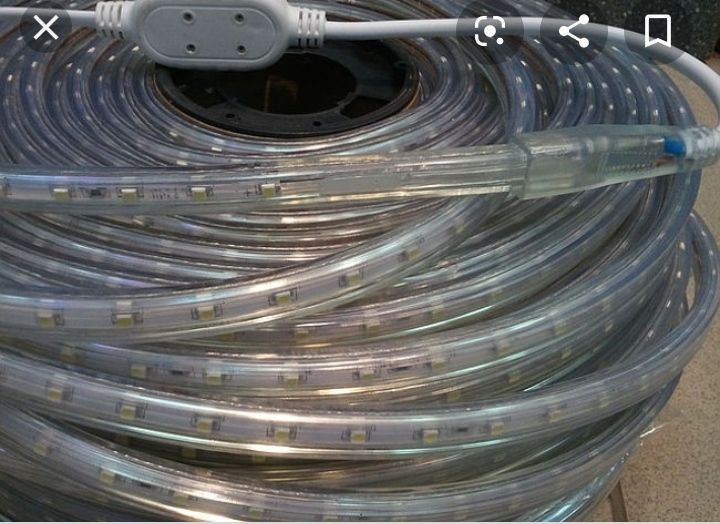

Они в прозрачном шнуре, типо уличные, им пофиг на жару и воду Блин завидно, сам пальцами скрутил провод и втыкаю в автомат
Nail
Типа ркгм
Anonim
Больше всего люблю ввг использовать кабеля, их не нужно скручивать, не расплетаются, идеальный вариант для клемников и автоматов
Anonim
Типа таких
Nail
А до
Anonim
Можно поставить что бы менялись цвета сами и прикольно будет париться сидеть тогда
Anonim
В гофре железной завёл обычный кабель прямо в плотную к ленте светодиодной
Nail
RGB
Sergey
https://health.clevelandclinic.org/are-led-lights-damaging-your-retina/
Gregory

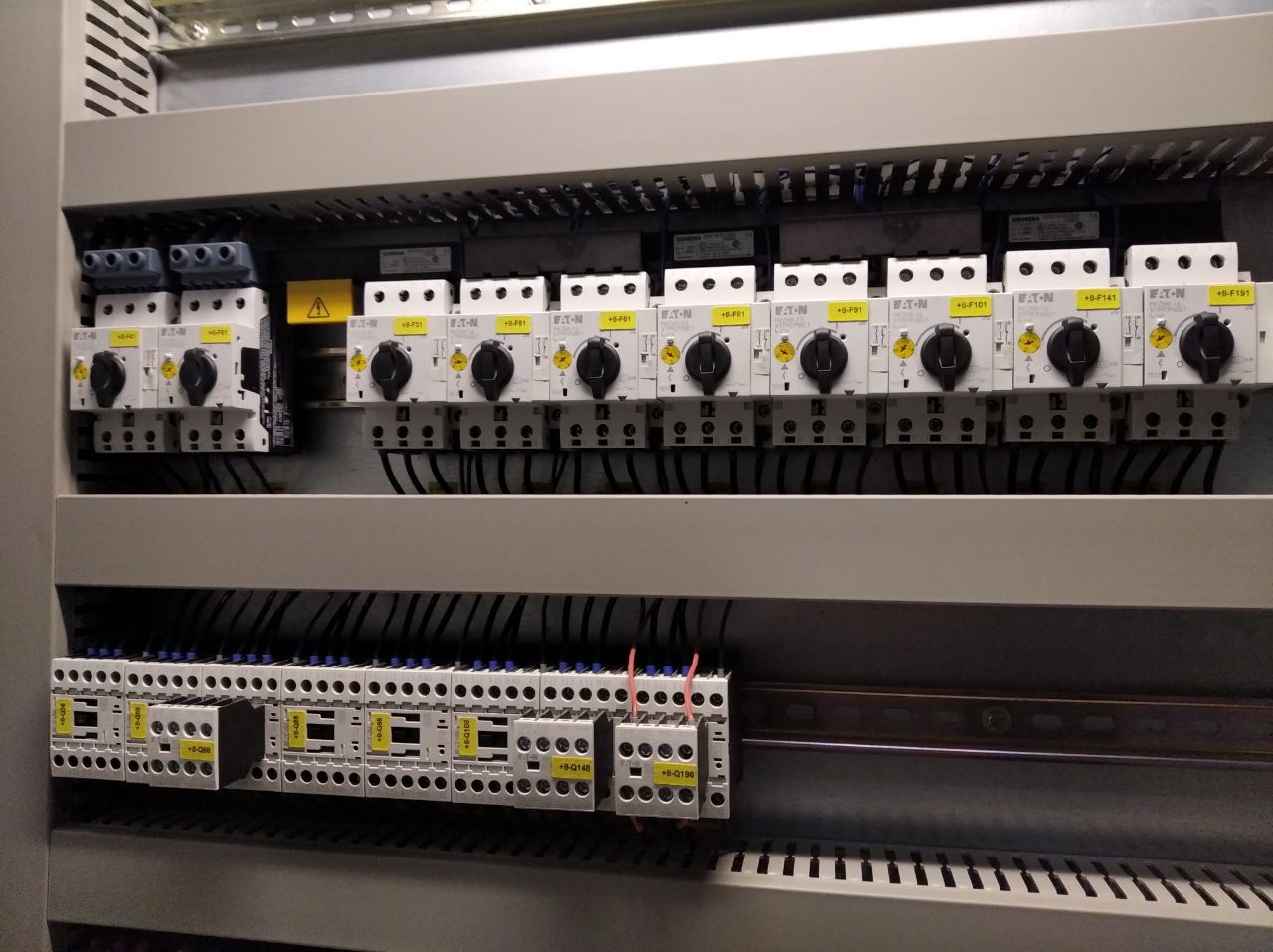

Вот в таком шкафе одно удовольствие работать! А то вечно жмёшь я между желанием клиента влепить десяток лишних линий и нежеланием взять щит с запасом
Sergey
красота
Gregory
Зато как пиздато , когда не хватает одного наконечника и и ты роешься, роешься и находишь его! А собирался уже пол дня потратить на поездку в магаз
Ruslan

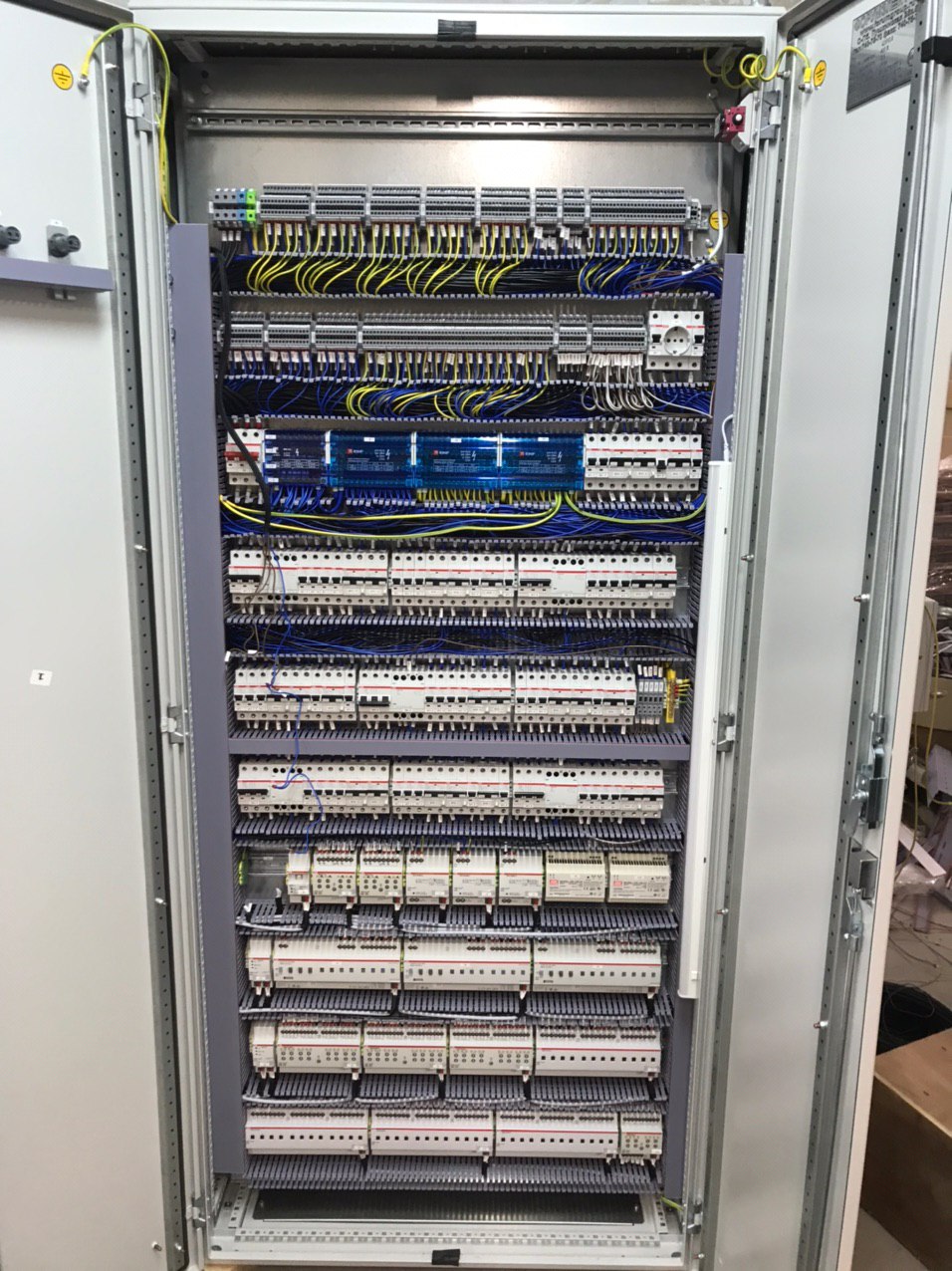

Ну или таким образом)
Anonim
Ого, представляю сколько времени заняла сборка этого чуда :)
Ruslan
4 дня со всей слесаркой
Anonim
Уххх Серьезная вещь
Ruslan
Это собиралось в гостиницу, управление все чем только можно, даже крышкой унитаза
Anonim
Жёстко, интересно как выглядит вводной щит огромных торговых центров, небоскрёбов и прочих огромных заданий, которые жрут мегаватты энергии ?
Nail
Иван там немножко по-другому составляющая
Anonim
Там главный распределительный щит с автоматами по 300 - 500 ампер ?
Gregory
Надо же, тогда точно гляну клемсан Ага, с одним, педальным Копытом дёрнул и весь аул погас
Anonim
Мне реально всегда было интересно как в таких огромных зданиях ввод сделан ?
Gregory
Да все проще чем ты думаешь
Nail
Там не один ввод
Anonim
Там несколько линий ? От подстанции идут напрямую ?
Nail
На умный доп похож только там на каждый этаж такой
Berkyt
Сколько такая работа стоит? И в каком городе?
Ruslan
За сборку около 50! СПБ
Berkyt
Понял, спасибо
Gregory
Не дорого однако)
Kip

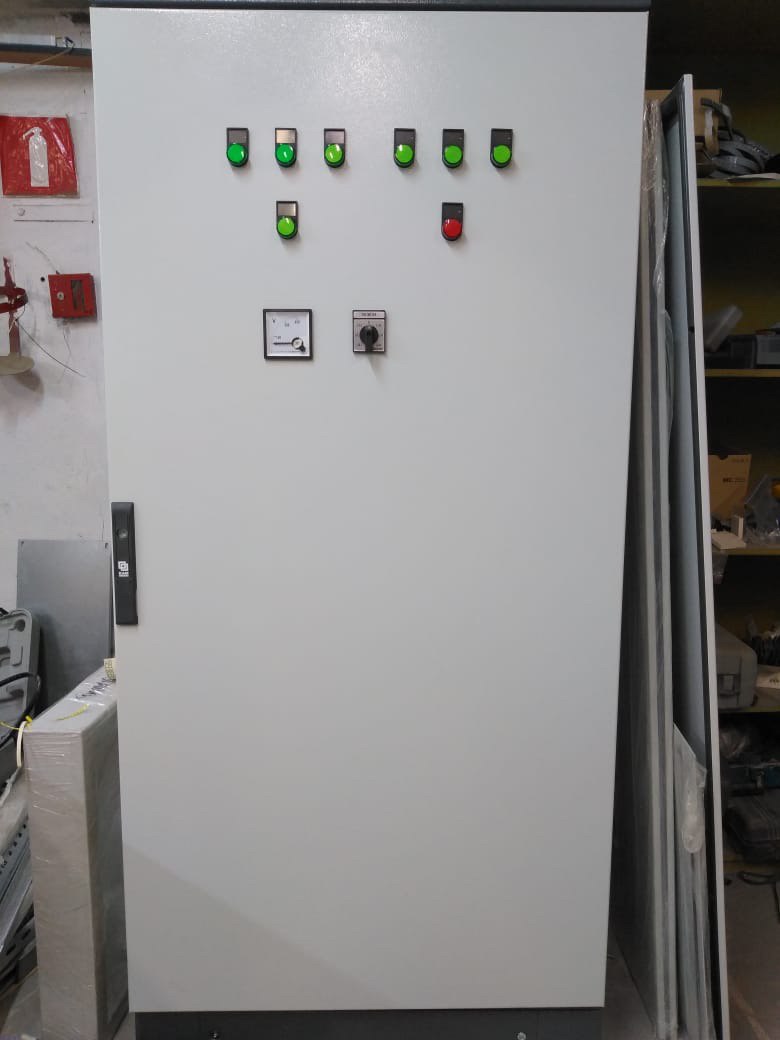

Привет Можно, здесь думаю найдутся интересующиеся. В какой точке земного шара или командировки? Но он же ещё не готов. На дверце не подключены элементы, провода как я понимаю не все прокинуты. Светильник, если не магнитный, а просто прикручен, то препятствует доступу к правому вертикальному каналу и соответственно проводам внутри. Скорее всего проблема связана с верхним вводом и невозможности туда установить светильник. Карман для документации (опционально конечно, но я бы установил). С-образная профильная шина скорее лишняя здесь. Провода я смотрю тоненькие приходят и что там удерживать тогда? Вопрос больше к проектировщикам. Тем более ввод сверху, а не в маленьком цоколе. В связи с этим сместил бы все элементы вверх повыше, при этом увеличил бы расстояние между горизонтальными линиями расположения дин-реек . Легче было бы монтировать и обслуживать в будущем. Уважаемые соучастники, просьба писать сообщения ну как минимум состоящее из двух предложений, либо оптом вкратце доносить ВСЮ суть и мысль. Пришлось звук чата выключить иначе нервный срыв неминуем. А то отвлечешься сходить до туалета и после видишь 100500 не прочитанных сообщений, страшно становится.
Ruslan
Три лампы не подключены, да! Но если присмотреться, провод на них кинут! Светильник держишься на скобках, что позволяет его легко снимать, так же его местоположение, просьба заказчика! С-образный профиль, так же пожелание заказчика! Расстояние между рейками с радостью сам бы увеличил, но тут же опять заказчик, который требовал оставить как можно больше места сверху!
Kip
1. А мне непонятно зачем лишняя пластиковая деталь))) Для эстетики? Дак железная рейка теплоотвод от провода улучшает - хоть какое-то минимальное преимущество. А площадка зачем? Площадка на двустороннем скотче или винт, саморез? Принципиальность "Всегда так делал и буду делать" похвальна, но необходимо взвешивать плюсы и минусы. 3. Размер не имеет значения, но как Заказчик я бы спросил "А зачем такой большой, если там 5 проводков идёт? Он же дороже." Ну и эстетика страдает немного. Отклеивается скотч в том случае если основание не подготовили и/или усилия прикладываются большие (проводов много и/или они толстые). От ДКС не пользовался таким решением, надо поглядеть на досуге. 4. Если внешняя обстановка благоприятная, то можно и так. Щеточные или поролоновые бывают ввода. Норм. Заказчика надо убеждать, он не всегда прав. От некоторых принципиальных Заказчиков лучше держаться подальше.
Gregory

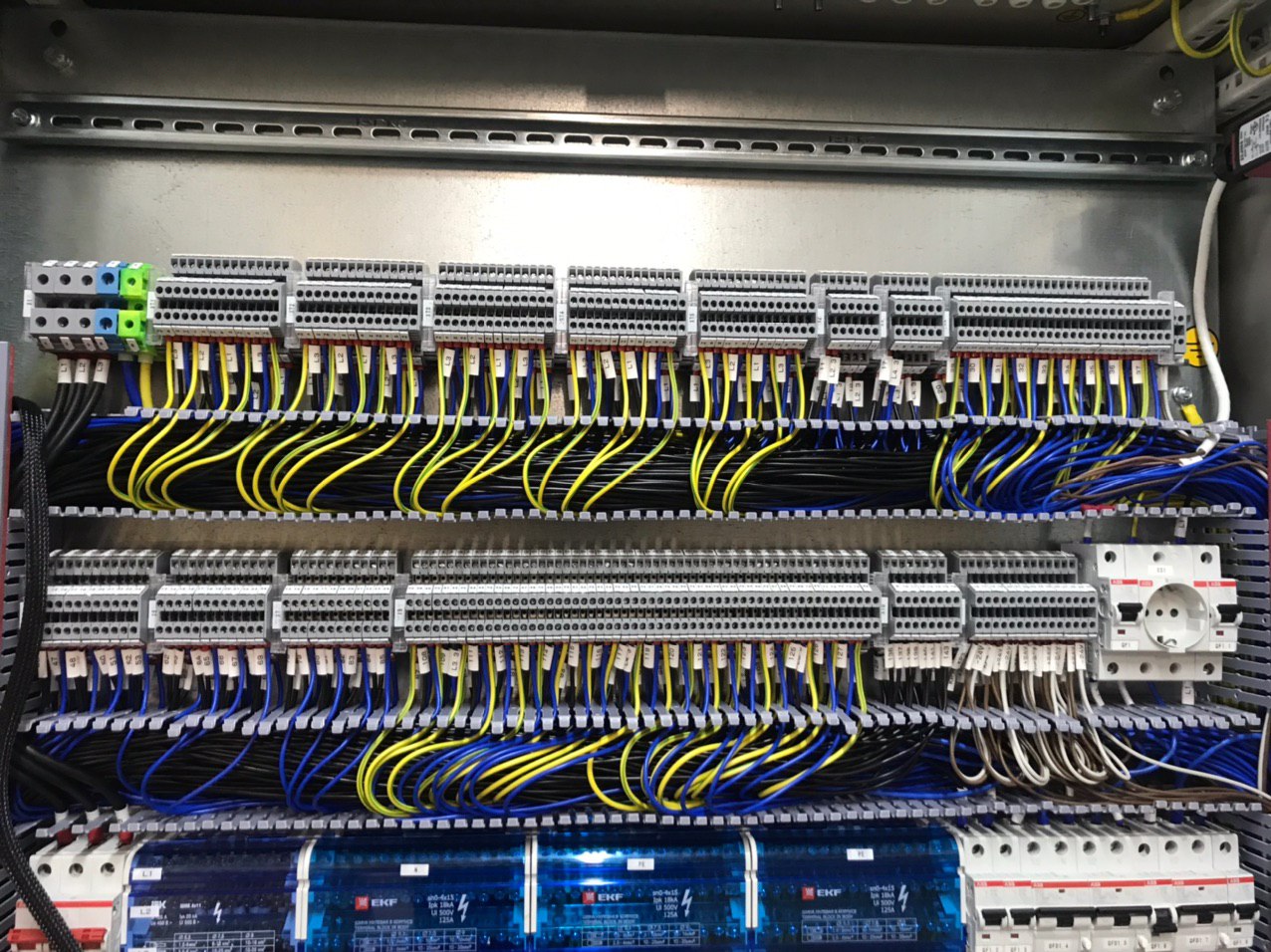

Зачётно! А клеммники чьи стоят?
Sergey
как я понимаю 3ех уровневые клеммники позволил бы сократить ряд раза в 2)
Ruslan
Только клемсан! Для себя пока лучше не встречал! Цена качество!
Ruslan
Все время всем пытаюсь объяснить и в последствии продать на 30% больше шкаф, чтобы и вам и нам расключать в удовольствие
Kip

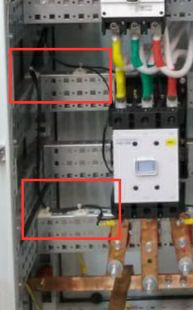

1. Непонятен смысл решения по крепление тонких проводов с помощью стяжки сначала к площадке, а затем к металлической рейке. Смысл в площадке? 2. На дверце не расключен многопозиционный переключатель. 3. Перфорированный кабель-канал на дверце уж очень большого размера. Брали то что было? Его крепление к дверце улыбнуло. Есть обезжириватель и двусторонний скотч 3М. Либо совсем без кабель-канала на тех же площадках пройтись на стяжках в косе. Провода тоненькие, не уведет ничего. 4. Кабельный ввод не видно. Или убираем секцию внизу и вот оно отверстие?
Ruslan
Добрый день! 1. Непонятен вопрос по площадкам! Смысл крепить напрямую к рейке? Всегда так делал и буду делать) 2. Согласен) 3. А разве размер имеет значение?) Крепление к дверце, откидывает постоянные вопросы, а не отклеиться ли ваш скотч со временем! Отличное решение от ДКС, крепление короба через закладные на винты, всё в комплекте! 4. Ввод снизу! И да, убрал секцию и заводи! Конструктив корпуса CQE
